Arduino - Sensor ultrasónico - Zumbador piezoeléctrico
Vamos a aprender a usar Arduino para controlar el zumbador piezoeléctrico usando Arduino y un sensor ultrasónico:
- Si el objeto está cerca del sensor ultrasónico, emite un sonido
- Si el objeto está lejos del sensor ultrasónico, deja de emitir sonido
- Si el objeto está cerca del sensor ultrasónico, toca la melodía de la canción
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del zumbador piezoeléctrico y del sensor ultrasónico
Si no conoces el zumbador piezoeléctrico y el sensor ultrasónico (disposición de pines, cómo funciona, cómo programarlo ...), aprende sobre ellos en los siguientes tutoriales:
Tenga en cuenta que este tutorial utiliza un zumbador de 3-5 V, pero puede adaptarlo para un zumbador de 12 V. Puede aprender sobre Tutorial de zumbador de Arduino.
Diagrama de Cableado

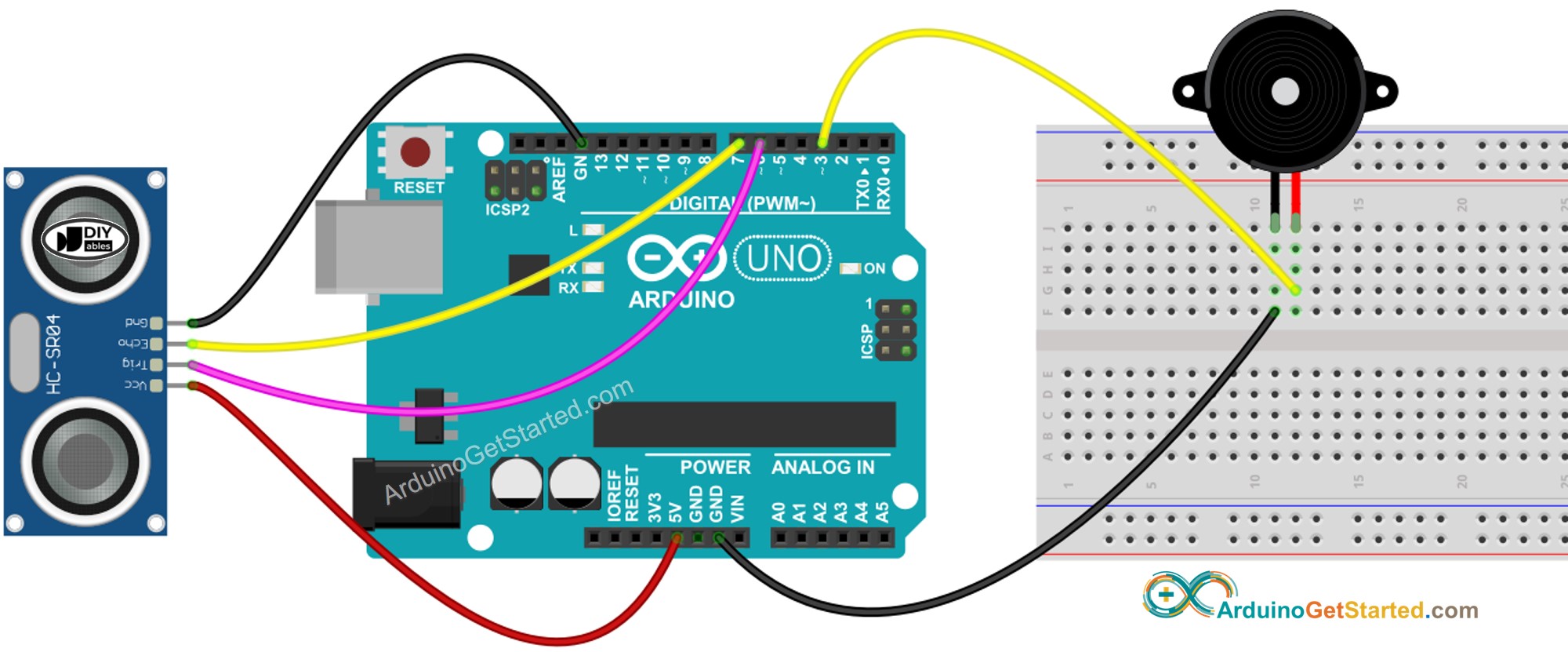

- El diagrama de cableado entre Arduino, sensor ultrasónico y zumbador piezoeléctrico
This image is created using Fritzing. Click to enlarge image

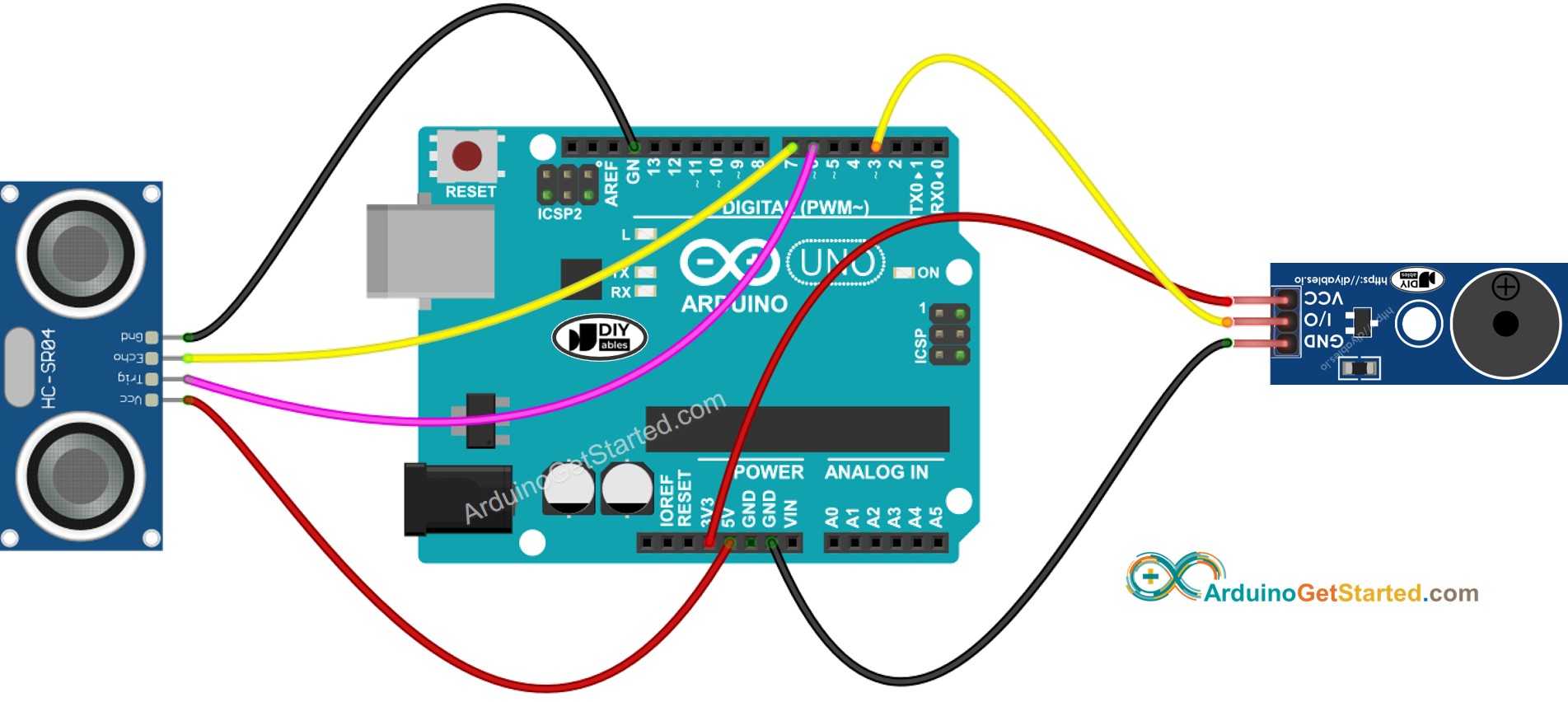

- El diagrama de cableado entre Arduino, sensor ultrasónico y módulo de zumbador piezoeléctrico
This image is created using Fritzing. Click to enlarge image
Código de Arduino - Sonido sencillo
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-ultrasonic-sensor-piezo-buzzer
*/
// constants won't change
const int TRIG_PIN = 6; // Arduino pin connected to Ultrasonic Sensor's TRIG pin
const int ECHO_PIN = 7; // Arduino pin connected to Ultrasonic Sensor's ECHO pin
const int BUZZER_PIN = 3; // Arduino pin connected to Piezo Buzzer's pin
const int DISTANCE_THRESHOLD = 50; // centimeters
// variables will change:
float duration_us, distance_cm;
void setup() {
Serial.begin (9600); // initialize serial port
pinMode(TRIG_PIN, OUTPUT); // set arduino pin to output mode
pinMode(ECHO_PIN, INPUT); // set arduino pin to input mode
pinMode(BUZZER_PIN, OUTPUT); // set arduino pin to output mode
}
void loop() {
// generate 10-microsecond pulse to TRIG pin
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// measure duration of pulse from ECHO pin
duration_us = pulseIn(ECHO_PIN, HIGH);
// calculate the distance
distance_cm = 0.017 * duration_us;
if(distance_cm < DISTANCE_THRESHOLD)
digitalWrite(BUZZER_PIN, HIGH); // turn on Piezo Buzzer
else
digitalWrite(BUZZER_PIN, LOW); // turn off Piezo Buzzer
// print the value to Serial Monitor
Serial.print("distance: ");
Serial.print(distance_cm);
Serial.println(" cm");
delay(500);
}
Pasos R\u00e1pidos
- Conecta Arduino a la PC mediante un cable USB
- Abre el IDE de Arduino, selecciona la placa y el puerto correctos
- Copia el código anterior y ábrelo con el IDE de Arduino
- Haz clic en el botón Subir en el IDE de Arduino para subir el código a Arduino
- Mueve tu mano frente al sensor
- Escucha el sonido del zumbador piezoeléctrico
Explicación del código
¡Lee la explicación línea por línea en los comentarios del código fuente!
Código de Arduino - Melodía
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-ultrasonic-sensor-piezo-buzzer
*/
#include "pitches.h"
// constants won't change
const int TRIG_PIN = 6; // Arduino pin connected to Ultrasonic Sensor's TRIG pin
const int ECHO_PIN = 7; // Arduino pin connected to Ultrasonic Sensor's ECHO pin
const int BUZZER_PIN = 3; // Arduino pin connected to Piezo Buzzer's pin
const int DISTANCE_THRESHOLD = 50; // centimeters
// variables will change:
float duration_us, distance_cm;
// notes in the melody:
int melody[] = {
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_G5, NOTE_C5, NOTE_D5,
NOTE_E5,
NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5,
NOTE_F5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_D5, NOTE_D5, NOTE_E5,
NOTE_D5, NOTE_G5
};
// note durations: 4 = quarter note, 8 = eighth note, etc, also called tempo:
int noteDurations[] = {
8, 8, 4,
8, 8, 4,
8, 8, 8, 8,
2,
8, 8, 8, 8,
8, 8, 8, 16, 16,
8, 8, 8, 8,
4, 4
};
void setup() {
pinMode(TRIG_PIN, OUTPUT); // set arduino pin to output mode
pinMode(ECHO_PIN, INPUT); // set arduino pin to input mode
}
void loop() {
// generate 10-microsecond pulse to TRIG pin
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// measure duration of pulse from ECHO pin
duration_us = pulseIn(ECHO_PIN, HIGH);
// calculate the distance
distance_cm = 0.017 * duration_us;
if(distance_cm < DISTANCE_THRESHOLD)
buzzer(); // play a song
delay(500);
}
void buzzer() {
// iterate over the notes of the melody:
int size = sizeof(noteDurations) / sizeof(int);
for (int thisNote = 0; thisNote < size; thisNote++) {
// to calculate the note duration, take one second divided by the note type.
//e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc.
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZER_PIN, melody[thisNote], noteDuration);
// to distinguish the notes, set a minimum time between them.
// the note's duration + 30% seems to work well:
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
// stop the tone playing:
noTone(BUZZER_PIN);
}
}
Pasos R\u00e1pidos
- Copia el código anterior y ábrelo con Arduino IDE
- Crea el archivo pitches.h en Arduino IDE haciendo:
- Haz clic en el botón justo debajo del icono del monitor serie y elige Nueva pestaña, o usa las teclas Ctrl+Shift+N
- Escribe el nombre del archivo pitches.h y haz clic en el botón OK
- Copia el código que se muestra a continuación y pégalo en el archivo pitches.h creado.
- Haz clic en el botón Subir en el IDE de Arduino para subir el código al Arduino
- Mueve tu mano frente al sensor
- Escucha la melodía del zumbador piezoeléctrico
- El código anterior usa la función delay(). Esto bloquea el resto del código mientras se reproduce la melodía. Para evitar bloquear el resto del código, use en su lugar la biblioteca ezBuzzer. Esta biblioteca está diseñada para que el zumbador emita pitidos o reproduzca una melodía sin bloquear el resto del código.
- El código anterior es para fines de aprendizaje. El sensor ultrasónico es muy sensible al ruido. Si desea usar el sensor ultrasónico en la práctica, debería filtrar el ruido del sensor ultrasónico. Vea cómo filtrar el ruido del sensor ultrasónico
/*************************************************
