Cómo alimentar el ESP32
Este tutorial le enseña cómo alimentar el ESP32. Aprenderá todas las formas de alimentar el ESP32 y los sensores conectados.
- Cómo alimentar el ESP32 a través del puerto USB
- Cómo alimentar el ESP32 y los sensores a través del puerto USB
- Cómo alimentar el ESP32 a través del pin Vin
- Cómo alimentar el ESP32 y los sensores a través del pin Vin
- La mejor manera de alimentar el ESP32 y los sensores
- Cómo hacer el cableado de forma fácil y conveniente
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |

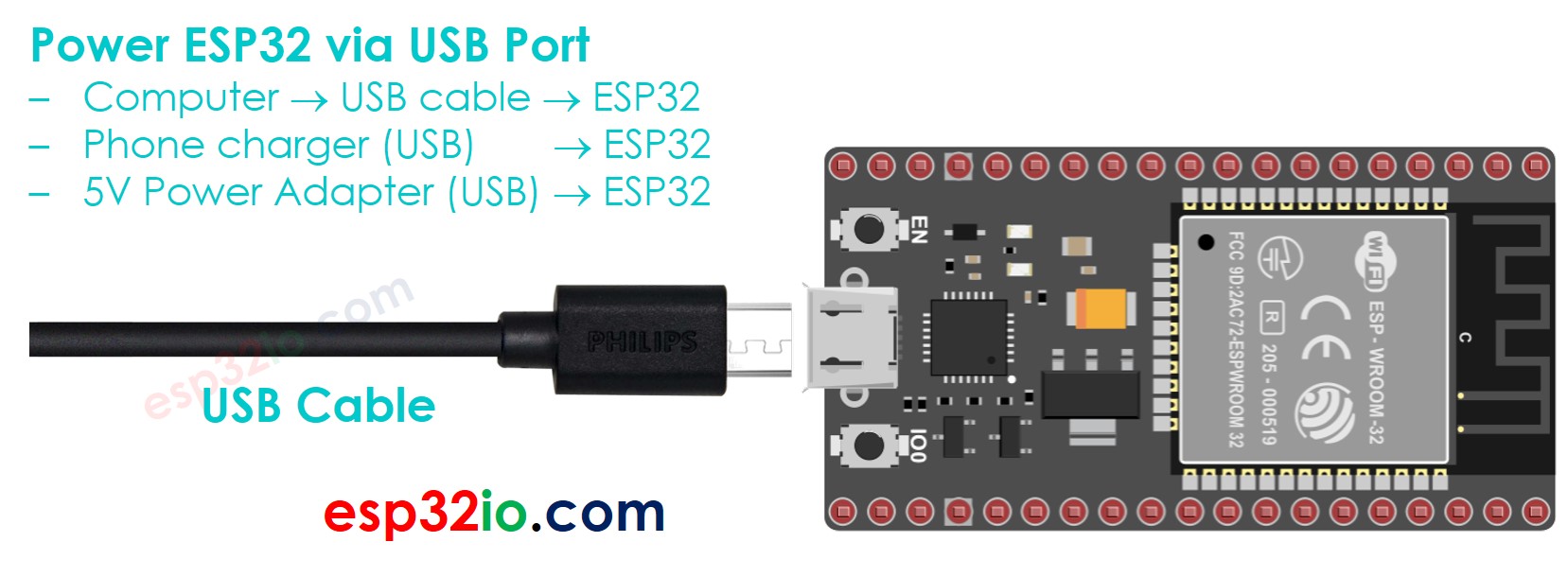

Cómo alimentar el ESP32 a través de un puerto USB
Puedes usar las siguientes fuentes de alimentación para alimentar el ESP32 a través del puerto USB.
- Computadora y cable USB
- Cargador de teléfono (conector USB)
- Adaptador de corriente de 5 V (conector USB)
Cómo alimentar el ESP32 y los sensores a través del puerto USB

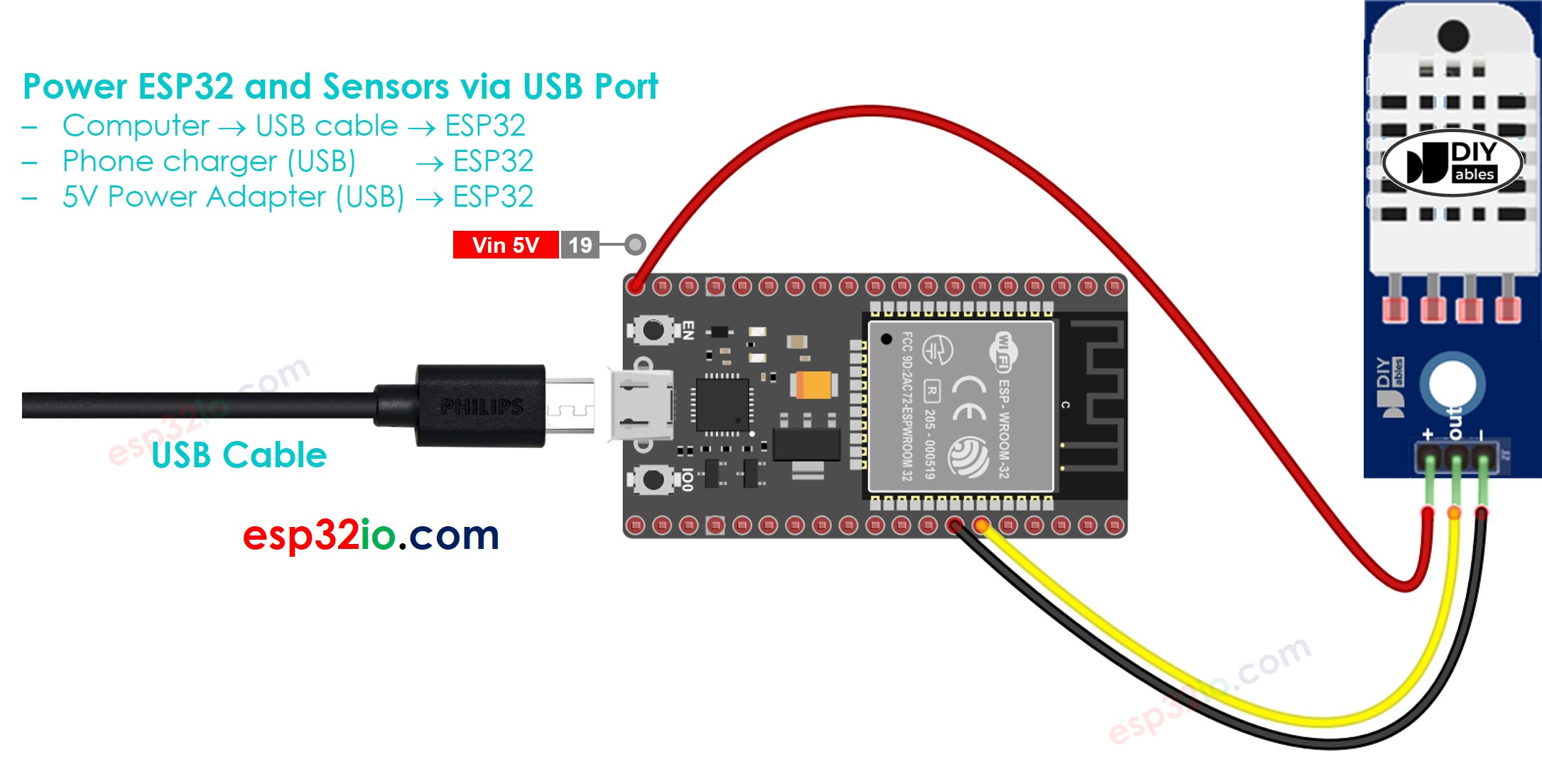

El diagrama de abajo muestra un ejemplo de cómo alimentar un ESP32 (a través del puerto USB) y el sensor DHT22.
Puedes alimentar el ESP32 a través del puerto USB como se indicó arriba, y luego obtener energía desde el pin Vin para alimentar los sensores.

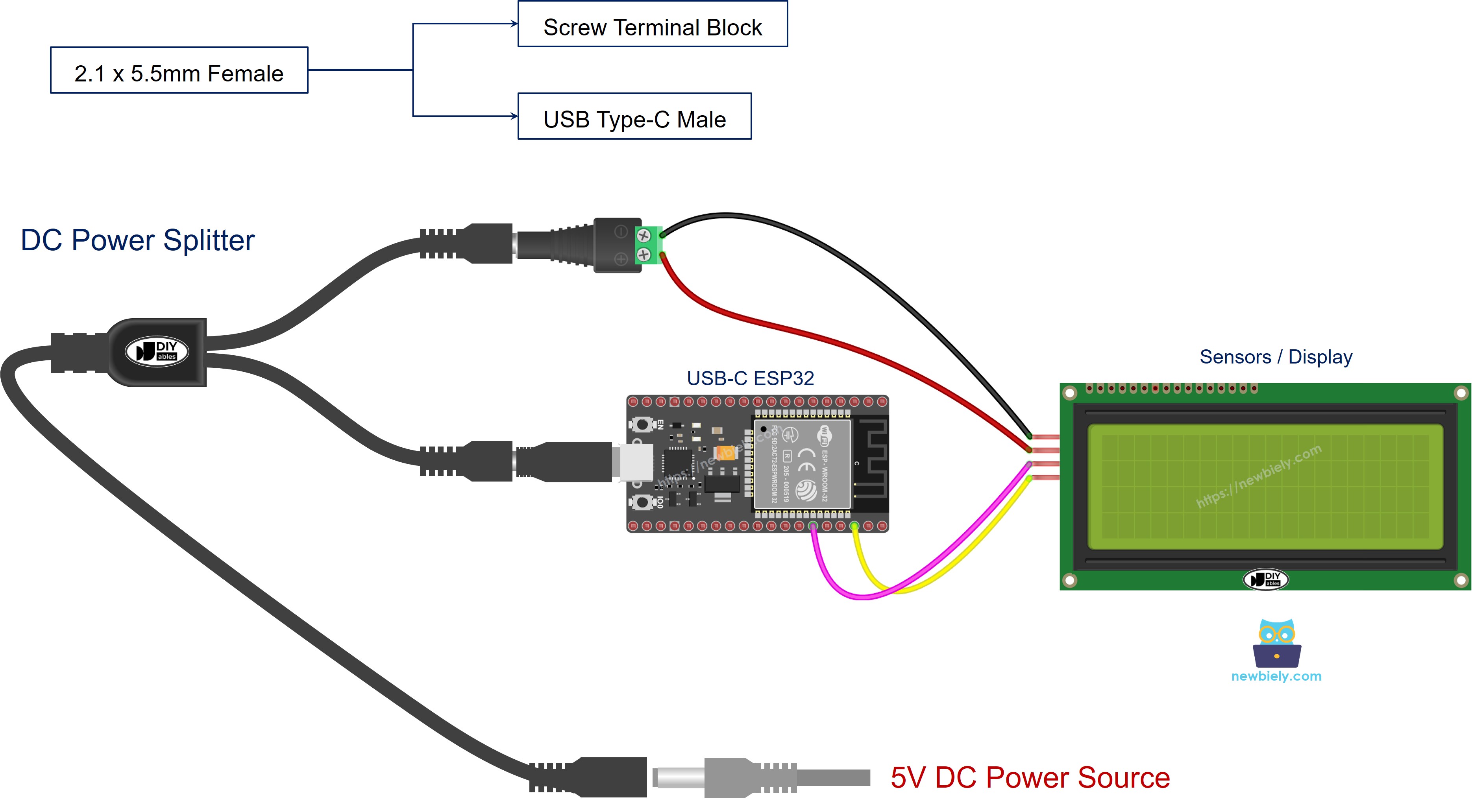

Ten en cuenta que este enfoque funciona solo para algunos sensores de bajo consumo. Si usas sensores con mayores requerimientos de potencia, evita alimentarlos desde el pin Vin para evitar dañar tu placa ESP32. En cualquier caso, el método más seguro es suministrar energía a tus sensores o a la pantalla por separado. Puedes hacerlo utilizando este conjunto divisor de energía, como se muestra a continuación:
Cómo alimentar al ESP32 a través del pin VIN
Puedes usar el adaptador de corriente de 5 V con conector de barril para alimentar el ESP32 a través del pin Vin. Puedes hacerlo de dos maneras:
- Corta el cable y separa las líneas positiva y negativa. Luego conecta la línea positiva al pin Vin y la línea negativa a un pin GND del ESP32
- (Recomendado) utilizar un conector de jack DC
Cómo alimentar el ESP32 y sensores a través del pin Vin

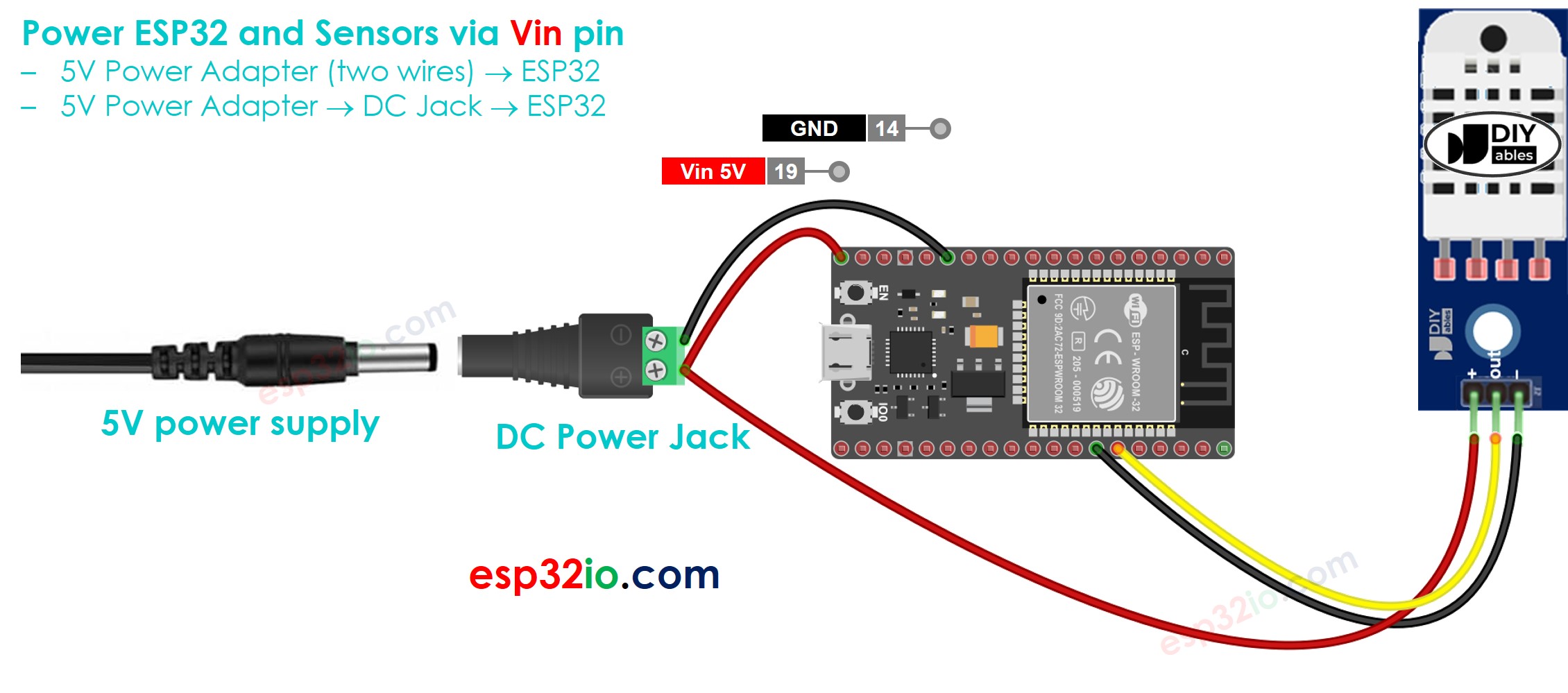

El diagrama de abajo muestra un ejemplo de cómo alimentar un ESP32 (a través del pin Vin) y un sensor DHT22 con un adaptador de 5 V.
La mejor manera de alimentar el ESP32 y los sensores
Entre los métodos sugeridos, se recomienda encarecidamente alimentar por separado a los sensores y a los componentes externos. Esta configuración garantiza que motores, sensores, pantallas y otros periféricos cuenten con su propia fuente de alimentación, protegiendo la placa ESP32 mientras se proporciona la potencia adecuada para cada componente.
Cómo hacer realmente el cableado de forma fácil y conveniente

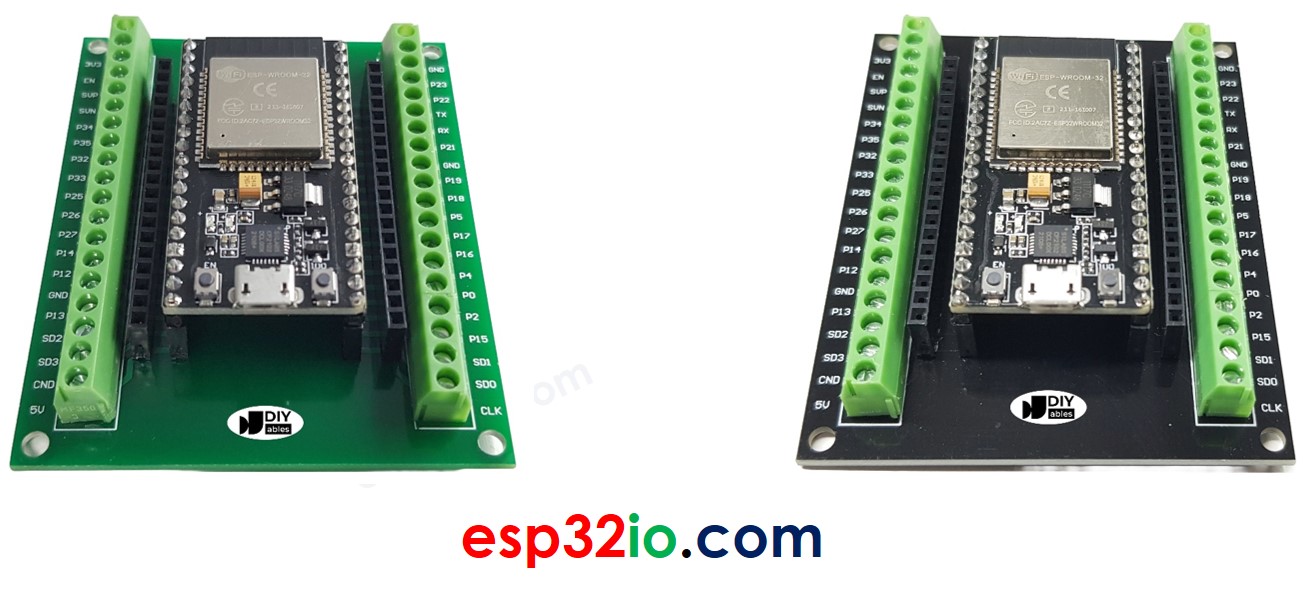

En la práctica, necesitamos un método para un cableado seguro, ordenado, fiable y conveniente. La solución óptima es utilizar una placa de terminales con tornillos.
