ESP32 - Sensor de temperatura LM35
Este tutorial te enseña cómo usar un ESP32 para leer la temperatura desde el sensor LM35 y mostrarla en el Monitor Serial.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del sensor de temperatura LM35
Disposición de pines del sensor de temperatura LM35
El sensor de temperatura LM35 tiene tres pines:
- Pin VCC: Conecte este pin a VCC (5V)
- Pin GND: Conecte este pin a GND (0V)
- Pin OUT: Este pin entrega una tensión en proporción a la temperatura.
Cómo funciona el sensor de temperatura LM35
El sensor LM35 genera una salida de voltaje que es linealmente proporcional a la temperatura en grados Celsius. El factor de escala de salida del LM35 es de 10 mV/°C. Midiendo el voltaje en el pin OUT del LM32, podemos calcular el valor de la temperatura.
Diagrama de cableado entre el sensor de temperatura LM35 y el ESP32

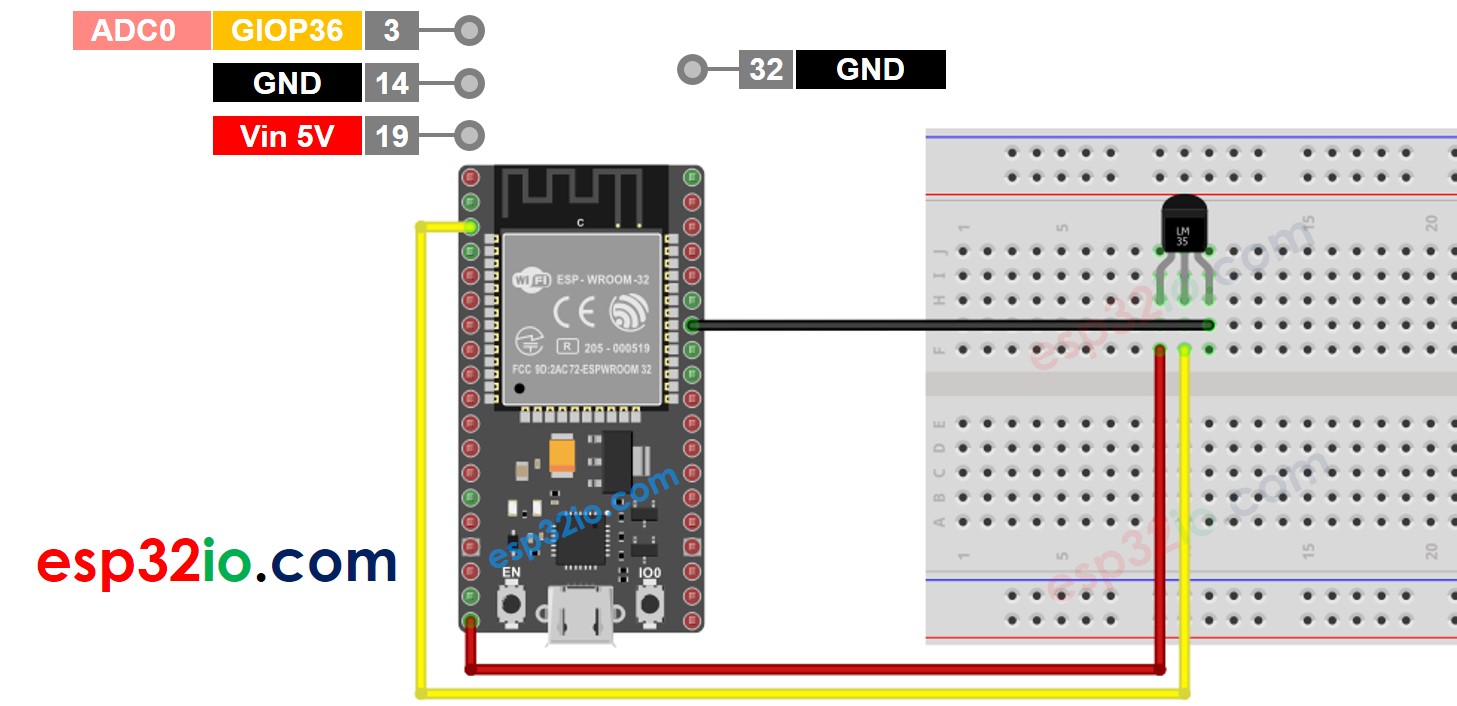

El diagrama de cableado con fuente de alimentación desde un cable USB.
This image is created using Fritzing. Click to enlarge image
Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

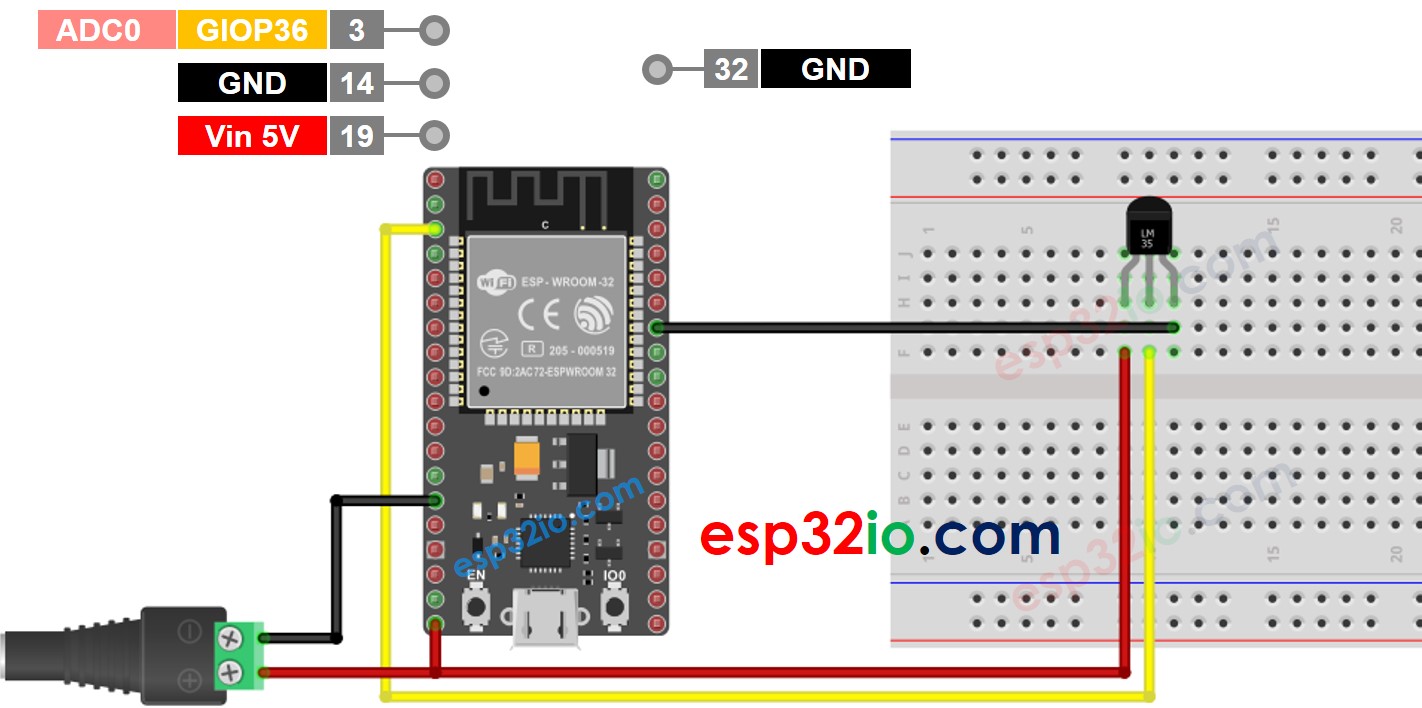

El diagrama de cableado con fuente de alimentación de un adaptador de 5 V.
This image is created using Fritzing. Click to enlarge image
Código ESP32
Pasos R\u00e1pidos
- Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
- Copia el código anterior y pégalo en Arduino IDE.
- Compila y sube el código a la placa ESP32 haciendo clic en el botón Upload en Arduino IDE
- Haz que el sensor esté más frío o más caliente. Por ejemplo, colocando el sensor cerca de un vaso con hielo
- Consulta el resultado en el Monitor Serial. Se ve como se muestra a continuación:
※ Nota:
Este tutorial usa la función analogRead() para leer valores de un ADC (Convertidor Analógico-Digital) conectado a un sensor LM35. El ADC del ESP32 es bueno para proyectos que no necesitan alta precisión. Sin embargo, para proyectos que necesiten mediciones precisas, tenga en cuenta lo siguiente:
- El ADC del ESP32 no es perfectamente preciso y podría necesitar calibración para obtener resultados correctos. Cada placa ESP32 puede ser un poco diferente, por lo que debes calibrar el ADC para cada placa individual.
- La calibración puede ser difícil, especialmente para principiantes, y podría no dar siempre los resultados exactos que deseas.
Para proyectos que requieren alta precisión, considera usar un ADC externo (p. ej. ADS1115) con el ESP32 o usar un Arduino, que tiene un ADC más fiable. Si aún desea calibrar el ADC del ESP32, consulte ESP32 ADC Calibration Driver
