ESP32 - Leer la configuración desde la tarjeta SD

En este tutorial, profundizaremos en el uso de un archivo de configuración en una tarjeta microSD. El tutorial cubrirá los siguientes aspectos:

Guardar un archivo config.txt en la tarjeta microSD, que contiene pares clave-valor.
Leer la configuración desde la tarjeta microSD y almacenarla en una variable int.
Leer la configuración desde la tarjeta microSD y almacenarla en una variable float.
Leer la configuración desde la tarjeta microSD y almacenarla en una variable String.

Este tutorial le permite gestionar la configuración a través de un archivo almacenado en la tarjeta microSD, ofreciendo flexibilidad para diversos tipos de datos, como enteros, números de punto flotante y cadenas.

Archivo de configuración de la tarjeta microSD para ESP32

Hardware Requerido

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativo) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativo) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativo) ESP32 Uno-form board
1	×	(Alternativo) ESP32 S3 Uno-form board
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Tarjeta Micro SD
1	×	Módulo de Tarjeta Micro SD
1	×	Cables Puente
1	×	(Opcional) Adaptador de Tarjeta de Memoria MicroSD a SD
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del módulo de la tarjeta microSD

¿No está familiarizado con el módulo de tarjeta microSD, incluyendo sus pines, funcionalidad y programación? Aprenda sobre ellos en el tutorial ESP32 - Tarjeta microSD.

Cómo funciona

Los pares clave-valor están prealmacenados en la tarjeta microSD según el siguiente formato:

Cada par clave-valor está en una sola línea. En otras palabras, cada par clave-valor está separado de los demás por un carácter de nueva línea
La clave y el valor están separados por un carácter =

El código ESP32 buscará la clave y encontrará el valor correspondiente, y guardará el valor en una variable. El tipo de variable puede ser int, float o String.

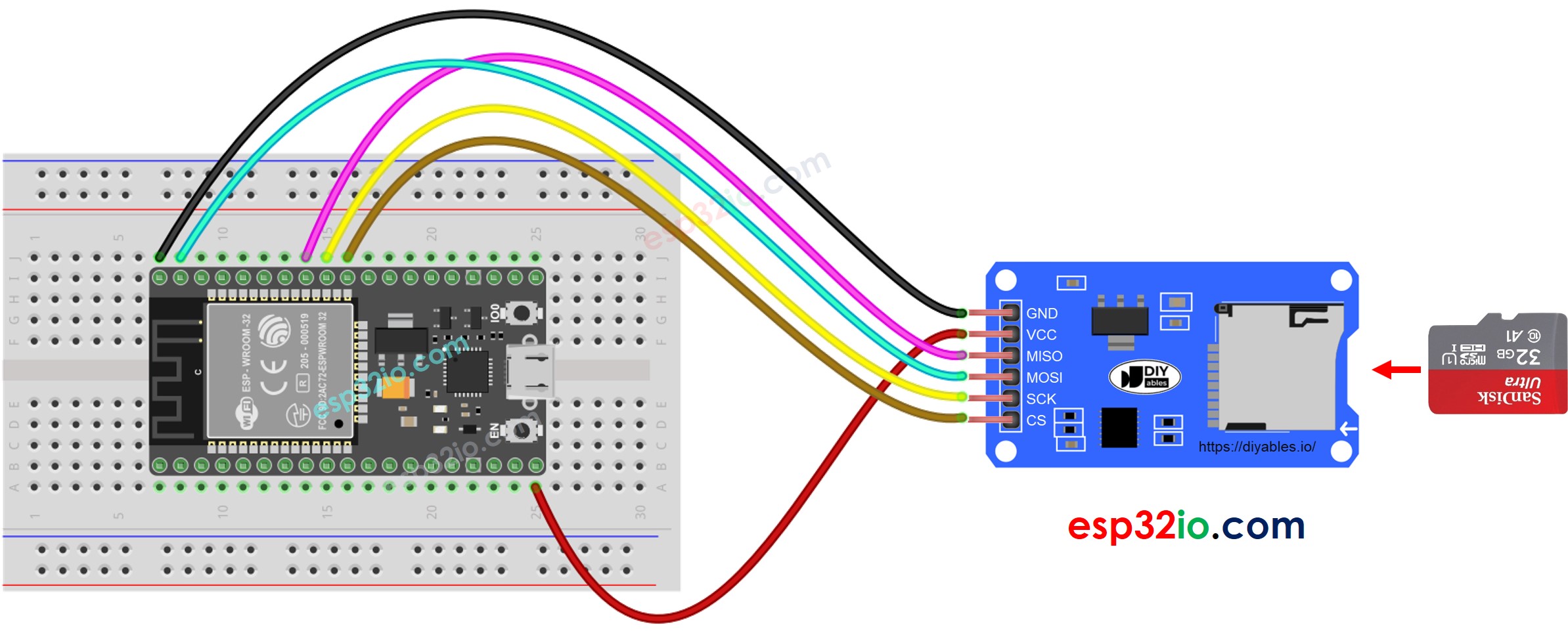

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

※ Nota:

Si utiliza un escudo Ethernet o cualquier escudo que tenga un portador para tarjetas Micro SD, no es necesario usar el módulo de Micro SD. Solo necesita insertar la tarjeta Micro SD en el portador de tarjetas Micro SD del escudo.

Cómo leer la configuración y asignarla a variables

Cree el archivo config.txt en su PC usando Notepad o Notepad++
Copie a continuación las parejas clave-valor y péguelas en el config.txt:

myString_1=Hello myString_2=newbiely.com myInt_1=2 myInt_2=-105 myFloat_1=0.74 myFloat_2=-46.08

Conecta la tarjeta microSD al PC mediante un lector de tarjetas SD USB 3.0.
Asegúrate de que la tarjeta microSD esté formateada en FAT16 o FAT32 (búscalo en Google).
Copia el archivo config.txt al directorio raíz de la tarjeta microSD.
Desconecta la tarjeta microSD del PC.
Conecta la tarjeta microSD al ESP32 a través del módulo de tarjeta microSD según el diagrama de cableado anterior.
Copia el código de abajo y ábrelo con Arduino IDE.

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-read-config-from-sd-card */ #include <SD.h> #define PIN_SPI_CS 5 // The ESP32 pin GPIO5 #define FILE_NAME "/config.txt" #define KEY_MAX_LENGTH 30 // change it if key is longer #define VALUE_MAX_LENGTH 30 // change it if value is longer // variables int myInt_1; int myInt_2; float myFloat_1; float myFloat_2; String myString_1; String myString_2; void setup() { Serial.begin(9600); if (!SD.begin(PIN_SPI_CS)) { while (1) { Serial.println(F("SD CARD FAILED, OR NOT PRESENT!")); delay(1000); } } Serial.println(F("SD Card initialized.")); myInt_1 = SD_findInt(F("myInt_1")); myInt_2 = SD_findInt(F("myInt_2")); myFloat_1 = SD_findFloat(F("myFloat_1")); myFloat_2 = SD_findFloat(F("myFloat_2")); myString_1 = SD_findString(F("myString_1")); myString_2 = SD_findString(F("myString_2")); Serial.print(F("myInt_1 = ")); Serial.println(myInt_1); Serial.print(F("myInt_2 = ")); Serial.println(myInt_2); Serial.print(F("myFloat_1 = ")); Serial.println(myFloat_1); Serial.print(F("myFloat_2 = ")); Serial.println(myFloat_2); Serial.print(F("myString_1 = ")); Serial.println(myString_1); Serial.print(F("myString_2 = ")); Serial.println(myString_2); } void loop() { } bool SD_available(const __FlashStringHelper * key) { char value_string[VALUE_MAX_LENGTH]; int value_length = SD_findKey(key, value_string); return value_length > 0; } int SD_findInt(const __FlashStringHelper * key) { char value_string[VALUE_MAX_LENGTH]; int value_length = SD_findKey(key, value_string); return HELPER_ascii2Int(value_string, value_length); } float SD_findFloat(const __FlashStringHelper * key) { char value_string[VALUE_MAX_LENGTH]; int value_length = SD_findKey(key, value_string); return HELPER_ascii2Float(value_string, value_length); } String SD_findString(const __FlashStringHelper * key) { char value_string[VALUE_MAX_LENGTH]; int value_length = SD_findKey(key, value_string); return HELPER_ascii2String(value_string, value_length); } int SD_findKey(const __FlashStringHelper * key, char * value) { File configFile = SD.open(FILE_NAME); if (!configFile) { Serial.print(F("SD Card: Issue encountered while attempting to open the file ")); Serial.println(FILE_NAME); return; } char key_string[KEY_MAX_LENGTH]; char SD_buffer[KEY_MAX_LENGTH + VALUE_MAX_LENGTH + 1]; // 1 is = character int key_length = 0; int value_length = 0; // Flash string to string PGM_P keyPoiter; keyPoiter = reinterpret_cast<PGM_P>(key); byte ch; do { ch = pgm_read_byte(keyPoiter++); if (ch != 0) key_string[key_length++] = ch; } while (ch != 0); // check line by line while (configFile.available()) { int buffer_length = configFile.readBytesUntil('\n', SD_buffer, 100); if (SD_buffer[buffer_length - 1] == '\r') buffer_length--; // trim the \r if (buffer_length > (key_length + 1)) { // 1 is = character if (memcmp(SD_buffer, key_string, key_length) == 0) { // equal if (SD_buffer[key_length] == '=') { value_length = buffer_length - key_length - 1; memcpy(value, SD_buffer + key_length + 1, value_length); break; } } } } configFile.close(); // close the file return value_length; } int HELPER_ascii2Int(char *ascii, int length) { int sign = 1; int number = 0; for (int i = 0; i < length; i++) { char c = *(ascii + i); if (i == 0 && c == '-') sign = -1; else { if (c >= '0' && c <= '9') number = number * 10 + (c - '0'); } } return number * sign; } float HELPER_ascii2Float(char *ascii, int length) { int sign = 1; int decimalPlace = 0; float number = 0; float decimal = 0; for (int i = 0; i < length; i++) { char c = *(ascii + i); if (i == 0 && c == '-') sign = -1; else { if (c == '.') decimalPlace = 1; else if (c >= '0' && c <= '9') { if (!decimalPlace) number = number * 10 + (c - '0'); else { decimal += ((float)(c - '0') / pow(10.0, decimalPlace)); decimalPlace++; } } } } return (number + decimal) * sign; } String HELPER_ascii2String(char *ascii, int length) { String str; str.reserve(length); str = ""; for (int i = 0; i < length; i++) { char c = *(ascii + i); str += String(c); } return str; }

Haz clic en el botón Upload en el IDE de Arduino para cargar el código al ESP32
Mira el resultado en el Monitor Serial.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')

New Line

9600 baud

SD Card initialized. myInt_1 = 2 myInt_2 = -105 myFloat_1 = 0.74 myFloat_2 = -46.08 myString_1 = Hello myString_2 = newbiely.com

Ln 11, Col 1

ESP32 Dev Module on COM15

El Monitor Serial muestra los valores de las variables que son idénticos a los valores guardados en la tarjeta microSD.

Ahora puedes modificar el código para agregar más variables.

※ Nota:

El código anterior no se preocupa por el orden de los pares clave-valor. Buscará la clave desde el principio hasta el final del archivo hasta que la clave coincida.
