ESP32 - Controla LED vía web

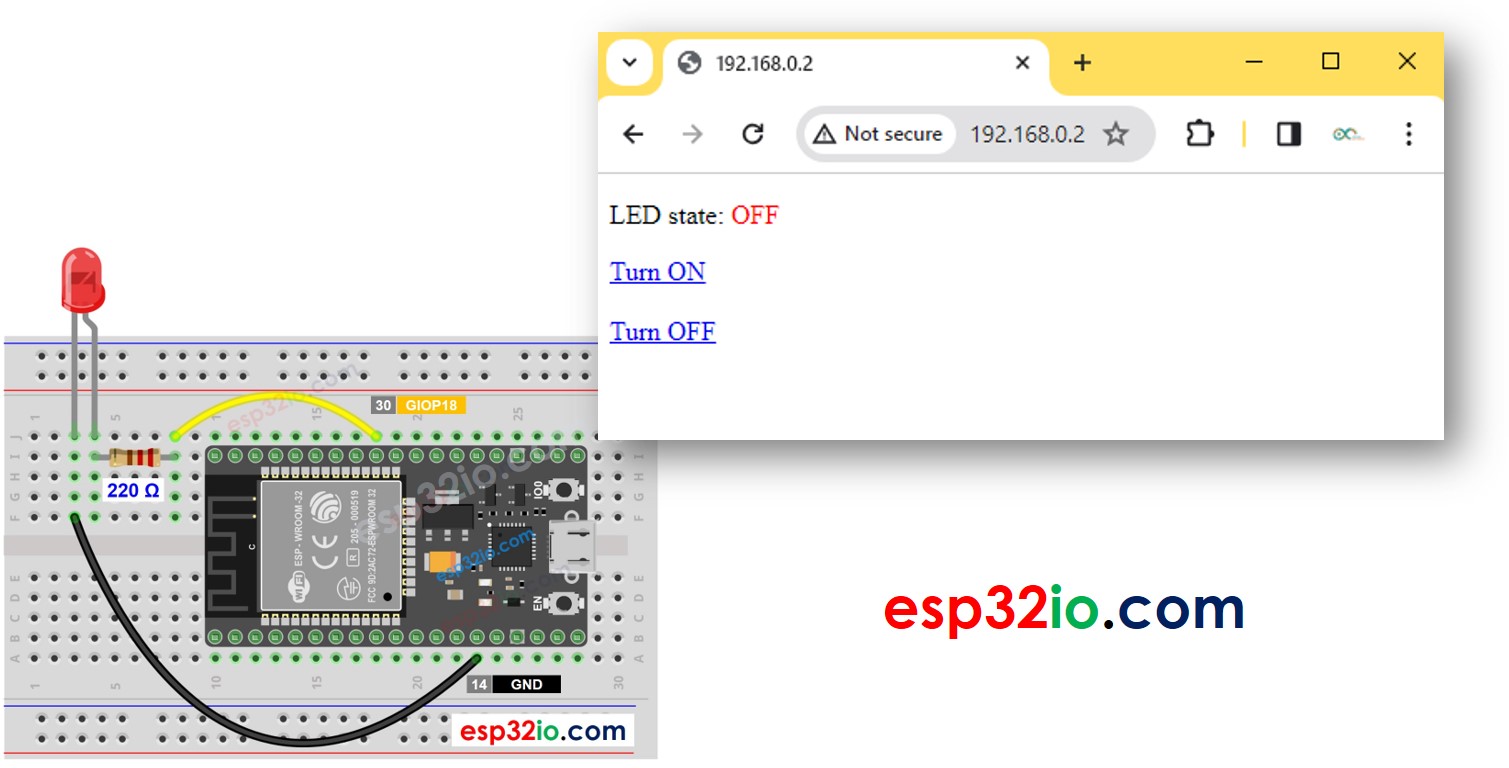

En este tutorial, vamos a aprender cómo controlar un LED a través de una interfaz web utilizando un navegador en una PC o teléfono inteligente, empleando el ESP32. En detalle, el ESP32 se programará para funcionar como un servidor web. Supondremos que la dirección IP del ESP32 es 192.168.0.2. A continuación se presentan los detalles de cómo funciona:
- Cuando ingresas 192.168.0.2 en el navegador, el navegador envía una solicitud al ESP32, y el ESP32 responde con una página web que contiene el botón de encendido/apagado para controlar el LED.
- De manera similar, cuando haces clic en el botón 'Encender' en la página web o escribes 192.168.0.2/led1/on en el navegador, el ESP32 enciende el LED y responde con la página web de control.
- Del mismo modo, cuando haces clic en el botón 'Apagar' en la página web o escribes 192.168.0.2/led1/off en el navegador, el ESP32 apaga el LED y responde con la página web de control.
Aprenderemos a través de dos códigos de ejemplo:
- El contenido HTML está incrustado en el código ESP32
- El contenido HTML está separado del código ESP32 y se coloca en un archivo .h
El tutorial ofrece los fundamentos que puedes personalizar de forma rápida e innovadora para lograr lo siguiente:
- Controlar múltiples LEDs a través de la web
- Rediseñar la interfaz de usuario web (IU)
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.
Acerca de LED y ESP32
Si no conoces LED y ESP32 (disposición de pines, cómo funciona, cómo programar ...), aprende sobre ellos en los siguientes tutoriales:
Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.
Código ESP32 - El contenido HTML está incrustado en el código ESP32
/*
* Este código de ESP32 fue desarrollado por es.newbiely.com
* Este código de ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/esp32/esp32-controls-led-via-web
*/
#include <DIYables_ESP32_WebServer.h>
#define LED_PIN 18 // ESP32 pin GPIO18 connected to LED
int LED_state = LOW;
// WiFi credentials
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
// Create web server instance
DIYables_ESP32_WebServer server;
// Page handlers
String getHTML() {
String html = "<!DOCTYPE HTML>";
html += "<html>";
html += "<head>";
html += "<link rel='icon' href='data:,'>";
html += "</head>";
html += "<p>LED state: <span style='color: red;'>";
if (LED_state == LOW)
html += "OFF";
else
html += "ON";
html += "</span></p>";
html += "<a href='/led1/on'>Turn ON</a>";
html += "<br><br>";
html += "<a href='/led1/off'>Turn OFF</a>";
html += "</html>";
return html;
}
// home page
void handleHome(WiFiClient& client, const String& method, const String& request, const QueryParams& params, const String& jsonData) {
Serial.println("ESP32 Web Server: New request received");
server.sendResponse(client, getHTML().c_str());
}
void handleLedOn(WiFiClient& client, const String& method, const String& request, const QueryParams& params, const String& jsonData) {
Serial.println("ESP32 Web Server: New request received");
LED_state = HIGH;
digitalWrite(LED_PIN, LED_state);
server.sendResponse(client, getHTML().c_str());
}
void handleLedOff(WiFiClient& client, const String& method, const String& request, const QueryParams& params, const String& jsonData) {
Serial.println("ESP32 Web Server: New request received");
LED_state = LOW;
digitalWrite(LED_PIN, LED_state);
server.sendResponse(client, getHTML().c_str());
}
void setup() {
Serial.begin(9600);
delay(1000);
pinMode(LED_PIN, OUTPUT);
digitalWrite(LED_PIN, LED_state);
Serial.println("ESP32 Web Server");
// Configure routes
server.addRoute("/", handleHome);
server.addRoute("/led1/on", handleLedOn);
server.addRoute("/led1/off", handleLedOff);
// Start web server with WiFi connection
server.begin(WIFI_SSID, WIFI_PASSWORD);
}
void loop() {
server.handleClient();
// Your code here
}
Pasos R\u00e1pidos
- Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
- Realiza el cableado como en la imagen anterior.
- Conecta la placa ESP32 a tu PC mediante un cable micro USB.
- Abre el IDE de Arduino en tu PC.
- Selecciona la placa ESP32 adecuada (p. ej. ESP32 Dev Module) y el puerto COM.
- Abre el Administrador de Bibliotecas haciendo clic en el icono Library Manager en la barra de navegación izquierda del IDE de Arduino.
- Busca “DIYables ESP32 WebServer”, luego encuentra la biblioteca Web Server creada por DIYables.
- Haz clic en el botón Install para instalar la biblioteca Web Server.
- Copia el código anterior y ábrelo con el IDE de Arduino
- Cambia la información de Wi-Fi (SSID y contraseña) en el código por la tuya
- Haz clic en el botón Subir en el IDE de Arduino para subir el código al ESP32
- Abre el Monitor serie
- Ver el resultado en el Monitor serie.
COM6
Connecting to WiFi...
Connected to WiFi
ESP32 Web Server's IP address: 192.168.0.2
Autoscroll
Clear output
9600 baud
Newline
- Verás una dirección IP, por ejemplo: 192.168.0.2. Esta es la dirección IP del servidor web ESP32
- Abre un navegador web y escribe uno de los tres formatos que se muestran a continuación en la barra de direcciones:
192.168.0.2
192.168.0.2/led1/on
192.168.0.2/led1/off
- Por favor, tenga en cuenta que la dirección IP podría variar. Verifique el valor actual en el Monitor Serial.
- También verá la salida que se muestra a continuación en el Monitor Serial.
COM6
Connecting to WiFi...
Connected to WiFi
ESP32 Web Server's IP address: 192.168.0.2
ESP32 Web Server: New request recieved:
GET /
ESP32 Web Server: New request recieved:
GET /led1/on
ESP32 Web Server: New request recieved:
GET /led1/off
Autoscroll
Clear output
9600 baud
Newline
- Comprobar el estado del LED

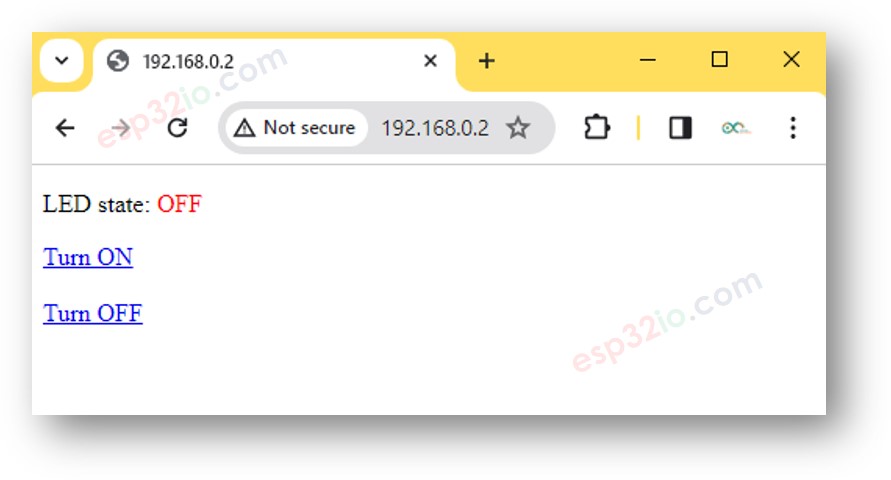

- Verá la página web de la placa ESP32 en el navegador web como se muestra a continuación
- Ahora ya puedes controlar el LED encendido/apagado a través de la interfaz web
Código ESP32 - El contenido HTML está separado del código ESP32
Dado que una página web gráfica contiene una gran cantidad de contenido HTML, incrustarlo en el código ESP32 como antes resulta inconveniente. Para abordar esto, necesitamos separar el código ESP32 y el código HTML en archivos diferentes:
- El código ESP32 se colocará en un archivo .ino.
- El código HTML (incluyendo HTML, CSS y JavaScript) se colocará en un archivo .h.
Pasos R\u00e1pidos
- Abre el IDE de Arduino y crea un nuevo sketch. Dale un nombre, por ejemplo, newbiely.com.ino
- Copia el código de abajo y ábrelo con el IDE de Arduino
/*
* Este código de ESP32 fue desarrollado por es.newbiely.com
* Este código de ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/esp32/esp32-controls-led-via-web
*/
#include <DIYables_ESP32_WebServer.h>
#include "index.h" // Include the index.h file
#define LED_PIN 18 // ESP32 pin GPIO18 connected to LED
int LED_state = LOW;
// WiFi credentials
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
// Create web server instance
DIYables_ESP32_WebServer server;
// Page handlers
String getHTML() {
String html = webpage; // Use the HTML content from the index.h file
html.replace("%LED_STATE%", LED_state ? "ON" : "OFF"); // update the led state
return html;
}
// home page
void handleHome(WiFiClient& client, const String& method, const String& request, const QueryParams& params, const String& jsonData) {
Serial.println("ESP32 Web Server: New request received");
server.sendResponse(client, getHTML().c_str());
}
void handleLedOn(WiFiClient& client, const String& method, const String& request, const QueryParams& params, const String& jsonData) {
Serial.println("ESP32 Web Server: New request received");
LED_state = HIGH;
digitalWrite(LED_PIN, LED_state);
server.sendResponse(client, getHTML().c_str());
}
void handleLedOff(WiFiClient& client, const String& method, const String& request, const QueryParams& params, const String& jsonData) {
Serial.println("ESP32 Web Server: New request received");
LED_state = LOW;
digitalWrite(LED_PIN, LED_state);
server.sendResponse(client, getHTML().c_str());
}
void setup() {
Serial.begin(9600);
delay(1000);
pinMode(LED_PIN, OUTPUT);
digitalWrite(LED_PIN, LED_state);
Serial.println("ESP32 Web Server");
// Configure routes
server.addRoute("/", handleHome);
server.addRoute("/led1/on", handleLedOn);
server.addRoute("/led1/off", handleLedOff);
// Start web server with WiFi connection
server.begin(WIFI_SSID, WIFI_PASSWORD);
}
void loop() {
server.handleClient();
// Your code here
}
- Cambia la información de WiFi (SSID y contraseña) en el código por la tuya
- Crea el archivo index.h en el IDE de Arduino mediante:
- Haz clic en el botón justo debajo del icono del monitor serie y elige Nueva pestaña, o usa las teclas Ctrl+Shift+N.
- Indique el nombre del archivo index.h y haga clic en el botón Aceptar
- Copia el código de abajo y pégalo en index.h.
- Ahora tienes el código en dos archivos: newbiely.com.ino y index.h
- Haz clic en el botón Subir del IDE de Arduino para subir el código al ESP32
- Accede a la página web de la placa ESP32 a través de un navegador en tu PC o teléfono, como antes. Verás que es similar al código anterior, como se muestra a continuación:
- Si modifica el contenido HTML en el index.h y no toca nada en el archivo newbiely.com.ino, al compilar y subir el código al ESP32, el IDE de Arduino no actualizará el contenido HTML.
- Para que Arduino IDE actualice el contenido HTML en este caso, haga un cambio en el archivo newbiely.com.ino (p. ej., añadiendo una línea en blanco, añadiendo un comentario....)
- Controlando varios LEDs a través de la web
- Rediseñando la interfaz de usuario web (UI)
/*
* Este código de ESP32 fue desarrollado por es.newbiely.com
* Este código de ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/esp32/esp32-controls-led-via-web
*/
#ifndef WEBPAGE_H
#define WEBPAGE_H
const char* webpage = R"=====(
<!DOCTYPE HTML>
<html>
<head>
<link rel='icon' href='data:,'>
</head>
<p>LED state: <span style='color: red;'>%LED_STATE%</span></p>
<a href='/led1/on'>Turn ON</a>
<br><br>
<a href='/led1/off'>Turn OFF</a>
</html>
)=====";
#endif
※ Nota:
Puedes personalizar de forma rápida e innovadora el código anterior para lograr lo siguiente:
