ESP32 - Controla el ventilador

Este tutorial te enseña cómo usar el ESP32 para controlar un ventilador.

Hay dos formas de manejar el ventilador: con un relé o con un módulo MOSFET. Un relé solo puede encender o apagar el ventilador. Un módulo MOSFET también puede hacerlo, y además puede cambiar la velocidad a la que gira el ventilador. Esta página muestra las dos formas, paso a paso.

Acerca de DC Fan

Distribución de pines

Pinout del ventilador
image source: diyables.io

Un ventilador de corriente continua suele tener dos pines:

  • Pin negativo (-) (negro): debe conectarse al cable negativo de la fuente de alimentación de corriente continua
  • Pin positivo (+) (rojo): debe conectarse al cable positivo de la fuente de alimentación de corriente continua

La tensión de la fuente de alimentación de corriente continua debe ser igual a la tensión especificada por el ventilador. En este tutorial, utilizaremos ventiladores de 12 V de corriente continua y 5 V de corriente continua.

Cómo controlar un ventilador

  • Si el ventilador de CC está alimentado por una fuente de alimentación de 12 V/5 V, funciona a plena velocidad.
  • Si el ventilador de CC está alimentado por una señal PWM de 12 V/5 V, la velocidad del ventilador se puede controlar.

Este tutorial te enseña cómo usar el ESP32 para encender y apagar un ventilador con un relé. El control de la velocidad de un ventilador con un módulo MOSFET se muestra al final de este tutorial.

Como el ventilador utiliza una tensión alta, no podemos conectarlo directamente al ESP32; necesitamos conectar el ventilador al ESP32 indirectamente mediante un relé. Tenemos tutoriales específicos sobre el relé (disposición de pines, cómo funciona, cómo programarlo...), aprende sobre el relé en el ESP32 - Relay tutorial

El módulo MOSFET es la otra opción. Sus pines, su cableado y su principio de funcionamiento se explican en el tutorial ESP32 - Módulo MOSFET.

Relé vs módulo MOSFET para el ventilador

Relé Módulo MOSFET
Qué puedes controlar solo encendido y apagado encendido, apagado y velocidad del ventilador (PWM)
Ruido un clic cada vez que conmuta sin sonido
Rapidez de conmutación lenta, unos pocos milisegundos muy rápida
Vida útil los contactos se desgastan poco a poco no hay piezas móviles
Tipo de ventilador ventilador de CA o CC solo ventilador de CC
Tensión de alimentación del ventilador cualquiera, dentro de la capacidad del relé unos 6 V o más
Aislamiento del ESP32 sí, la bobina y los contactos están separados sí, optoacoplador PC817
Buena opción cuando el ventilador funciona con CA, o basta con encender y apagar un ventilador de CC necesita control de velocidad

Para un ventilador de CC de 12 V, el módulo MOSFET es la mejor opción, porque puedes hacer girar el ventilador despacio y en silencio cuando no hace falta la velocidad máxima. El ventilador de 5 V no es adecuado para el módulo MOSFET, porque el módulo necesita una alimentación de unos 6 V o más. Usa el relé para un ventilador de 5 V o de CA.

Diagrama de Cableado

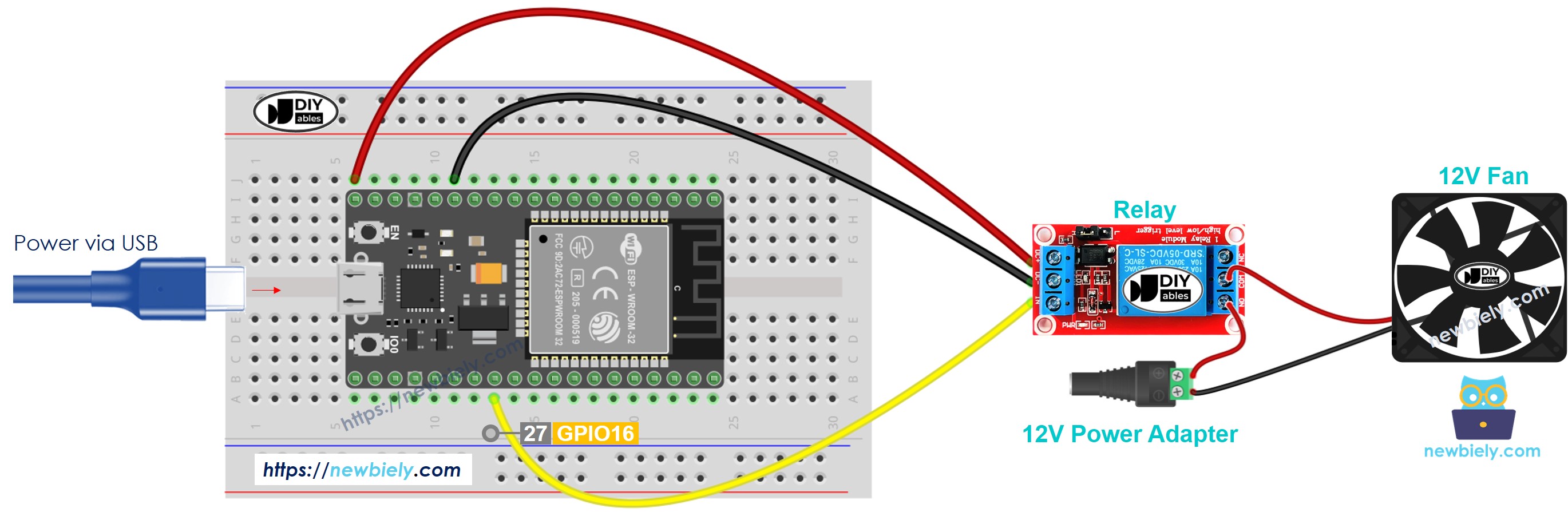

  • Cómo conectar ESP32 y controlar un ventilador usando placa de pruebas (alimentado por cable USB)
Diagrama de cableado del ventilador para ESP32

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

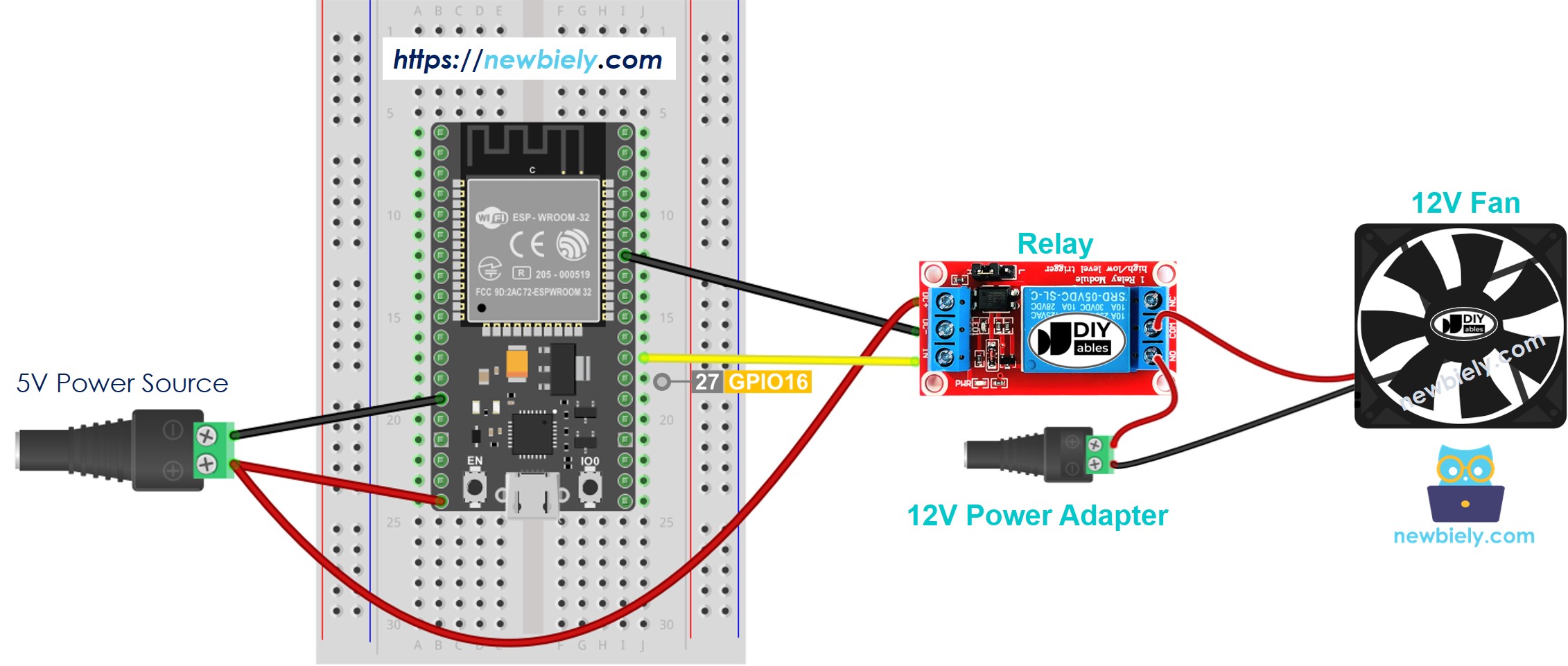

  • Cómo conectar ESP32 y controlar el ventilador usando breadboard (alimentado vía el pin Vin)
Diagrama de cableado del ventilador ESP32

This image is created using Fritzing. Click to enlarge image

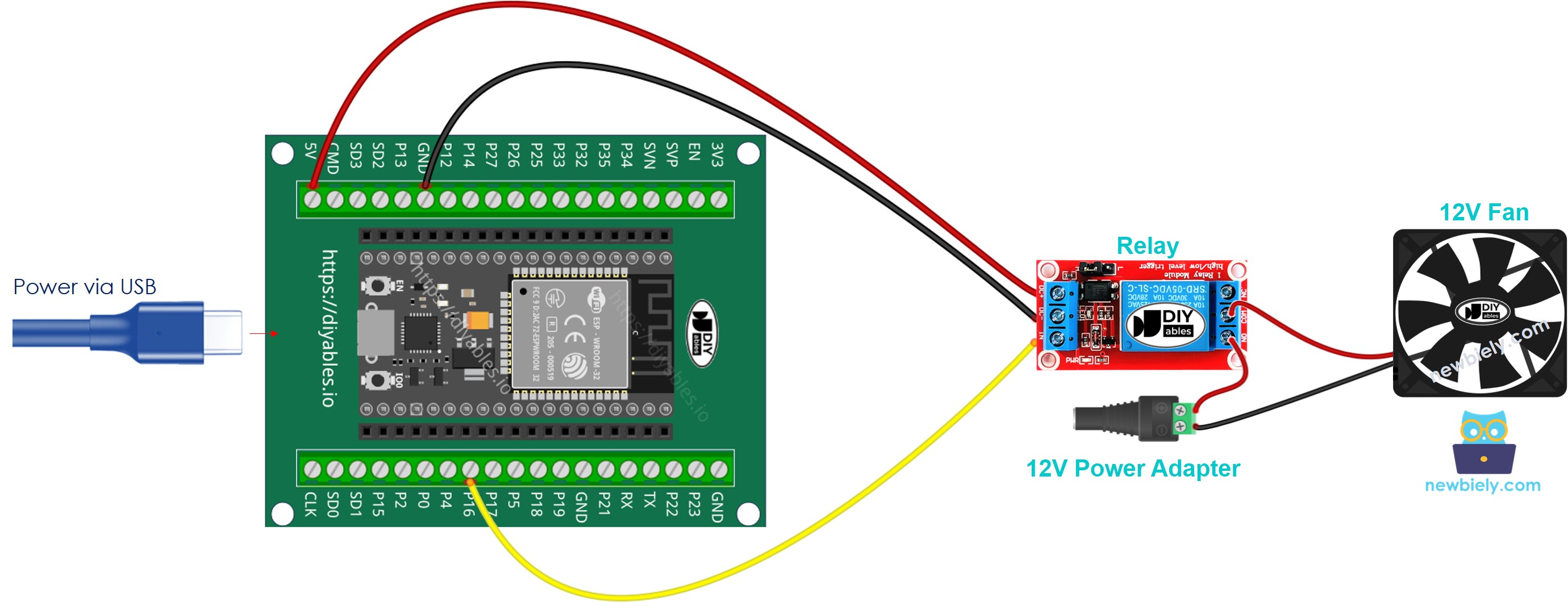

Cómo conectar ESP32 y controlar un ventilador

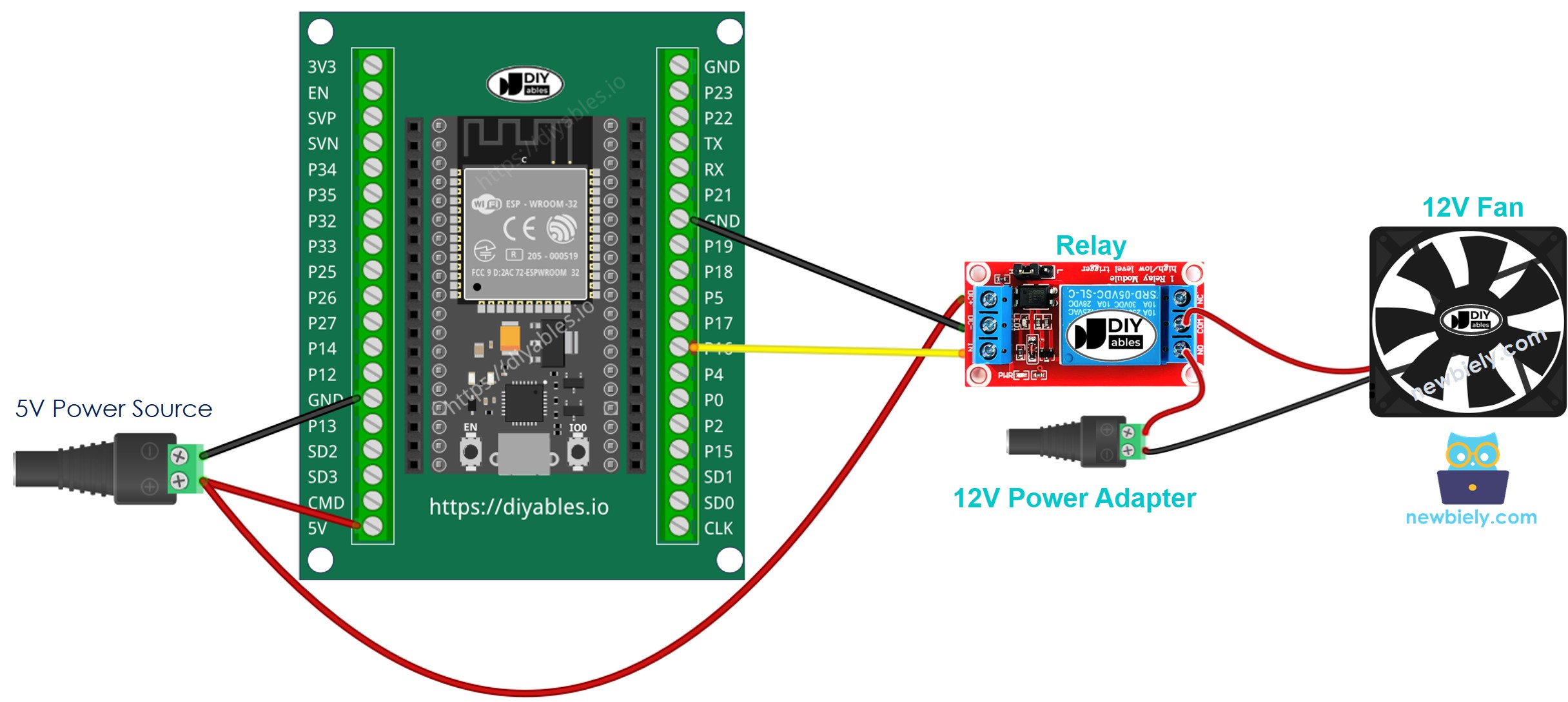

Cómo cablear un ESP32 y controlar el ventilador

Código ESP32

El código que se muestra a continuación enciende y apaga el ventilador cada 10 segundos.

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-controls-fan */ #define RELAY_PIN 16 // ESP32 pin GPIO16, which connects to the fan the via the relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on fan 10 seconds delay(10000); digitalWrite(RELAY_PIN, LOW); // turn off fan 10 seconds delay(10000); }

Pasos R\u00e1pidos

  • Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
  • Realiza el cableado tal como se muestra en la imagen anterior.
  • Conecta la placa ESP32 a tu PC mediante un cable USB Type-C.
  • Abre Arduino IDE en tu PC.
  • Selecciona la placa ESP32 adecuada (p. ej., ESP32 Dev Module) y el puerto COM.
  • Copia el código anterior y pégalo en Arduino IDE.
  • Compila y carga el código en la placa ESP32 haciendo clic en el botón Upload en Arduino IDE.
  • Observa el estado del ventilador.

Explicación del código línea por línea

El código ESP32 anterior contiene una explicación línea por línea. ¡Por favor, lea los comentarios en el código!

Cómo controlar la velocidad del ventilador con el módulo MOSFET

Ahora cambiemos el relé por un módulo MOSFET. El ESP32 envía una señal PWM al módulo, y el ventilador de 12 V gira más rápido o más despacio con ella.

Diagrama de cableado del ventilador y el módulo MOSFET

Diagrama de cableado del ventilador y el módulo MOSFET con ESP32

This image is created using Fritzing. Click to enlarge image

Desde Hasta
ESP32 GPIO18 Pin PWM del módulo
ESP32 GND Pin GND del módulo
Adaptador de 12 V + Borne + del módulo
Ventilador + (cable rojo) Borne + del módulo (junto con el + del adaptador)
Ventilador − (cable negro) Borne LOAD del módulo
Adaptador de 12 V − Borne − del módulo

Un ventilador tiene una bobina en su interior, así que pon un diodo de rueda libre (flyback) (1N4007 o 1N5819) entre los dos cables del ventilador. El extremo con la franja (cátodo) va al cable + del ventilador. Si tu ventilador tiene un tercer cable amarillo, déjalo libre.

Código ESP32 para la velocidad del ventilador

El código primero hace funcionar el ventilador a máxima velocidad durante 2 segundos y lo detiene durante 2 segundos. Después, sube la potencia del 10% al 100%, así que el ventilador gira cada vez más rápido, y luego la baja otra vez, así que el ventilador se frena. Ten en cuenta que muchos ventiladores no arrancan con una potencia muy baja, así que el ventilador puede quedarse quieto al 10% o al 20%.

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-controls-fan */ const int MOSFET_PIN = 18; // ESP32 GPIO18 connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }

Pasos R\u00e1pidos

  • Configura Arduino IDE y la placa de la misma forma que en los Quick Steps del relé de arriba.
  • Conecta el ventilador, el módulo MOSFET y el adaptador de 12 V como en el diagrama de arriba. Deja el adaptador desenchufado.
  • Copia el código anterior, pégalo en Arduino IDE y cárgalo en el ESP32.
  • Enchufa el adaptador de 12 V.
  • Abre el Serial Monitor con una velocidad de 9600 baudios.
  • Escucha y observa cómo el ventilador cambia su velocidad, y revisa el Serial Monitor.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32 Dev Module
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Load: ON Load power: 100% Load: OFF Load power: 0% Load power: 10% Load power: 20% Load power: 30% Load power: 40% Load power: 50% Load power: 60% Load power: 70% Load power: 80% Load power: 90% Load power: 100% Load power: 90% Load power: 80% Load power: 70% Load power: 60% Load power: 50% Load power: 40% Load power: 30% Load power: 20% Load power: 10% Load power: 0%
Ln 11, Col 1
ESP32 Dev Module on COM15
2

Consejo: el módulo MOSFET funciona solo con CC y necesita una alimentación del ventilador de unos 6 V o más. Para un ventilador de CA, sigue usando el relé.
