ESP32 - Sensor táctil - Relé

Este tutorial te enseña cómo usar el ESP32 para controlar un LED según el estado del sensor táctil. En detalle:

Si se está tocando un sensor táctil, ESP32 activa un relé
Si no se está tocando un sensor táctil, ESP32 desactiva un relé

También tenemos otro tutorial: ESP32 - Sensor táctil que alterna el relé, que alterna el estado del relé entre encendido y apagado cuando se toca el sensor táctil.

Podemos ampliar este tutorial para usar el sensor táctil para controlar una tira de LEDs, una sirena, una bombilla o un motor... conectándolos al relé.

Hardware Requerido

1	×	Módulo de Desarrollo ESP32 ESP-WROOM-32
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Sensor Táctil
1	×	Relé
1	×	(Opcional) Cerradura de Solenoide
1	×	(Opcional) 12V Active Buzzer
1	×	(Opcional) 12V Ventilador de Refrigeración
1	×	(Opcional) 12V Warning Light Bright Waterproof
1	×	Adaptador de Corriente 12V
1	×	Protoboard
1	×	Cables Puente
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del relé y del sensor táctil

Tenemos tutoriales específicos sobre relé y sensor táctil. Cada tutorial contiene información detallada e instrucciones paso a paso sobre la asignación de pines de hardware, el principio de funcionamiento, la conexión de cableado al ESP32 y el código para ESP32... Obtenga más información sobre ellos en los siguientes enlaces:

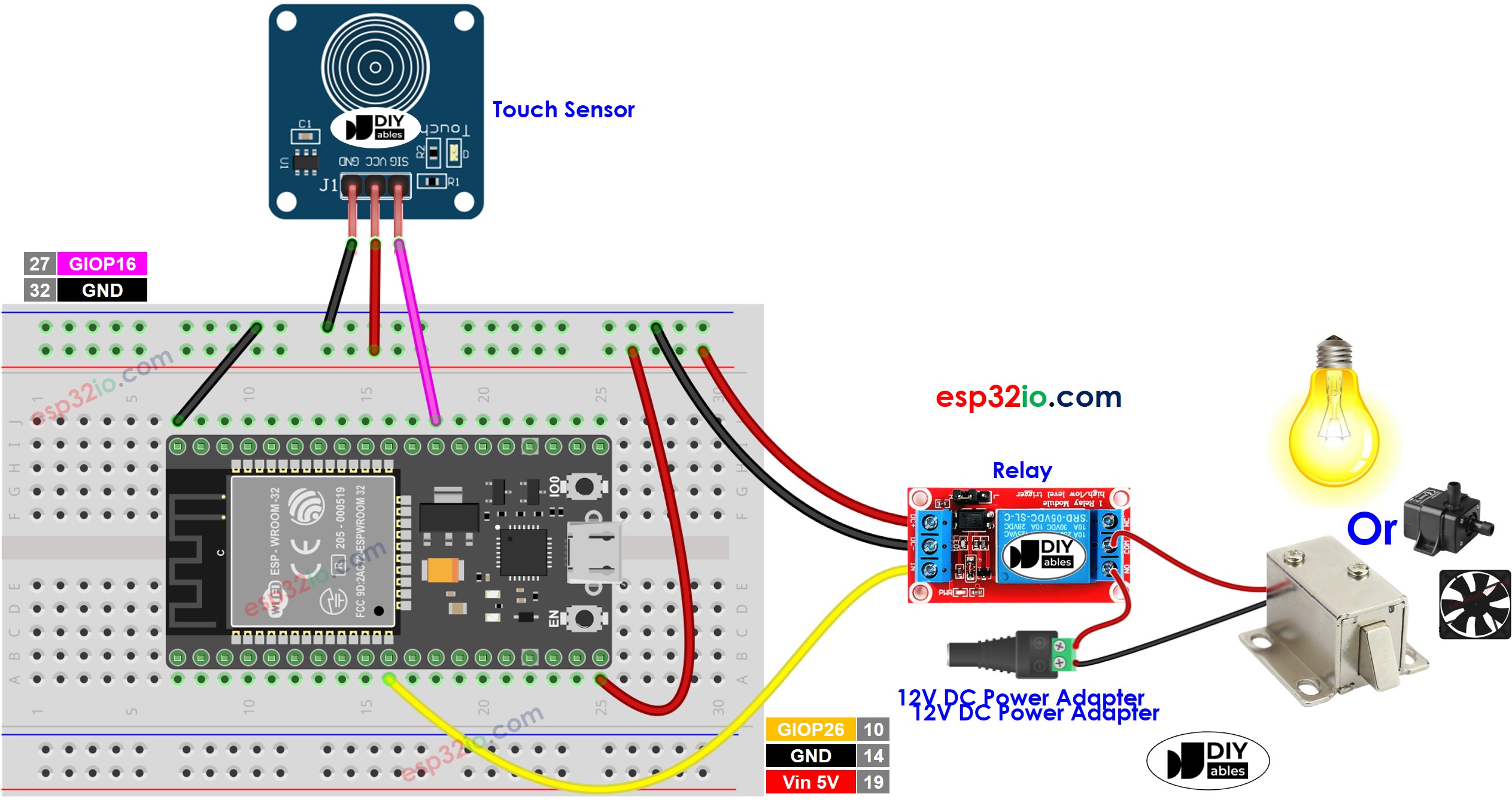

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

Código ESP32

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-touch-sensor-relay */ #define TOUCH_SENSOR_PIN 16 // ESP32 pin GPIO16 connected to touch sensor's pin #define RELAY_PIN 26 // ESP32 pin GPIO26 connected to relay's pin void setup() { Serial.begin(9600); // initialize serial pinMode(TOUCH_SENSOR_PIN, INPUT); // set ESP32 pin to input mode pinMode(RELAY_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { int touchState = digitalRead(TOUCH_SENSOR_PIN); // read new state if (touchState == HIGH) { Serial.println("The sensor is being touched"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (touchState == LOW) { Serial.println("The sensor is untouched"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Pasos R\u00e1pidos

Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
Realiza el cableado tal como se muestra en la imagen de arriba.
Conecta la placa ESP32 a tu PC mediante un cable micro USB.
Abre Arduino IDE en tu ordenador.
Selecciona la placa ESP32 correcta (p. ej. ESP32 Dev Module) y el puerto COM.
Copia el código anterior y pégalo en Arduino IDE.
Compila y sube el código a la placa ESP32 haciendo clic en el botón Subir de Arduino IDE.

Toca y mantén el sensor táctil en contacto durante varios segundos
Observa el cambio en el estado del relé

Explicación del código línea por línea

El código anterior de ESP32 contiene una explicación línea por línea. ¡Por favor, lea los comentarios en el código!
