ESP32 - DHT22 - Relé

En este tutorial, aprenderemos a usar ESP32 para controlar el relé basado en la temperatura leída por el sensor DHT22.

Hardware Requerido

1	×	Módulo de Desarrollo ESP32 ESP-WROOM-32
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Sensor de Temperatura y Humedad DHT22
1	×	Relé
1	×	Adaptador de Corriente 12V
1	×	(Opcional) Conector de Alimentación DC
1	×	Protoboard
1	×	Cables Puente
1	×	(Opcional) 12V Fan
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del relé y del sensor DHT22

Si no conoces el sensor de temperatura DHT22 y el relé (pinout, cómo funciona, cómo programarlo ...), aprende sobre ellos en los siguientes tutoriales:

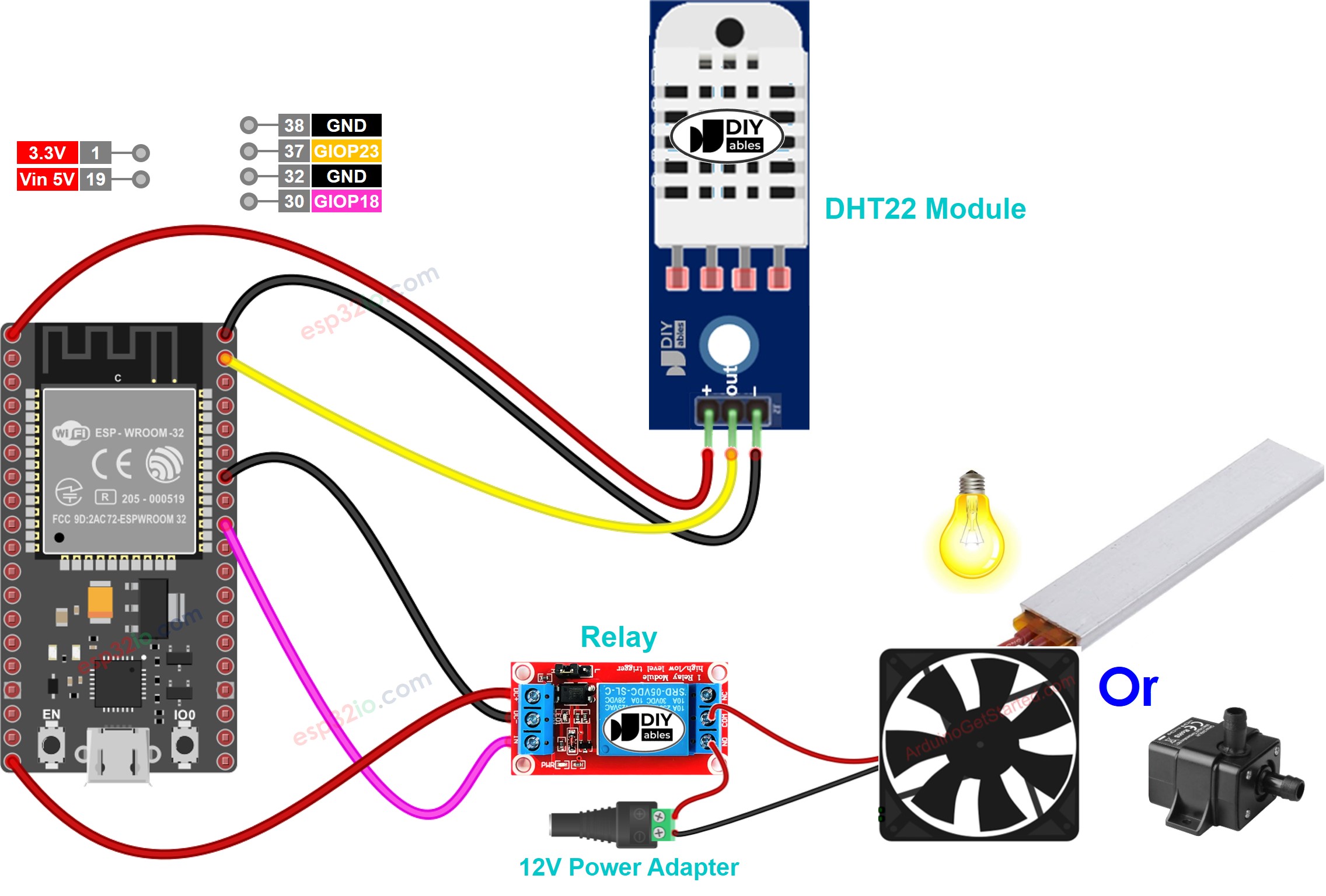

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

Cómo funciona el sistema

El ESP32 lee la temperatura del sensor DHT22.
Si la temperatura supera un umbral superior, el ESP32 enciende el relé.
Si la temperatura cae por debajo de un umbral inferior, el ESP32 apaga el relé.

El proceso anterior se repite indefinidamente en el bucle.

Si quieres encender el relé cuando la temperatura esté por encima de un valor específico y apagarlo cuando esté por debajo de ese mismo valor, solo necesitas establecer el umbral superior y el umbral inferior al mismo valor.

Código ESP32

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-dht22-relay */ #include <DHT.h> #define DHT22_PIN 23 // ESP32 pin GPIO23 connected to DHT22 #define RELAY_PIN 18 // ESP32 pin GPIO18 connected to relay #define DHT_SENSOR_TYPE DHT22 #define TEMP_UPPER_THRESHOLD 30 // upper temperature threshold #define TEMP_LOWER_THRESHOLD 15 // lower temperature threshold DHT dht22(DHT22_PIN, DHT_SENSOR_TYPE); void setup() { Serial.begin(9600); // initialize serial dht22.begin(); // initialize the DHT sensor } void loop() { float temperature = dht22.readTemperature();; // read temperature in Celsius if (isnan(temperature)) { Serial.println("Failed to read from DHT22 sensor!"); } else { if (temperature > TEMP_UPPER_THRESHOLD) { Serial.println("Turn the relay on"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (temperature < TEMP_LOWER_THRESHOLD) { Serial.println("Turn the relay off"); digitalWrite(RELAY_PIN, LOW); // turn off } } // wait a 1 seconds between readings delay(1000); }

En los códigos anteriores, el ESP32 enciende el relé cuando la temperatura supera los 25 °C, y mantiene el relé encendido hasta que la temperatura sea inferior a 20 °C.

Pasos R\u00e1pidos

Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
Realiza el cableado como en la imagen anterior.
Conecta la placa ESP32 a tu PC mediante un cable micro USB.
Abre Arduino IDE en tu PC.
Selecciona la placa ESP32 correcta (p. ej., ESP32 Dev Module) y el puerto COM.
Haz clic en el icono Bibliotecas en la barra izquierda de Arduino IDE.
Busca “DHT”, luego encuentra la biblioteca del sensor DHT de Adafruit
Haz clic en el botón Instalar para instalar la biblioteca.

Se le pedirá instalar algunas otras dependencias de la biblioteca.
Haga clic en el botón Instalar todo para instalar todas las dependencias de la biblioteca.

Biblioteca de sensores unificados de Adafruit para ESP32

Copia el código anterior correspondiente al sensor que tienes y ábrelo con Arduino IDE
Haz clic en el botón Subir en el IDE de Arduino para subir el código al ESP32
Haz que el entorno alrededor del sensor esté más caliente o más frío
Observa el estado del relé

Video Tutorial
