ESP32 - Válvula de Agua/Líquido

Este tutorial explica cómo controlar un flujo de líquido, como agua, cerveza o aceite, utilizando un ESP32 y una válvula solenoide. Lo mismo se aplica para el control del flujo de gas.

Para conmutar la válvula, puedes usar un relé o un módulo MOSFET. Los dos solo abren y cierran la válvula, porque una válvula solenoide está abierta o cerrada. El módulo MOSFET tiene otras ventajas: no hace clic, conmuta más rápido y no tiene contactos que se desgasten. Este tutorial cubre las dos opciones.

Acerca de la válvula de agua/líquido

Diagrama de pines

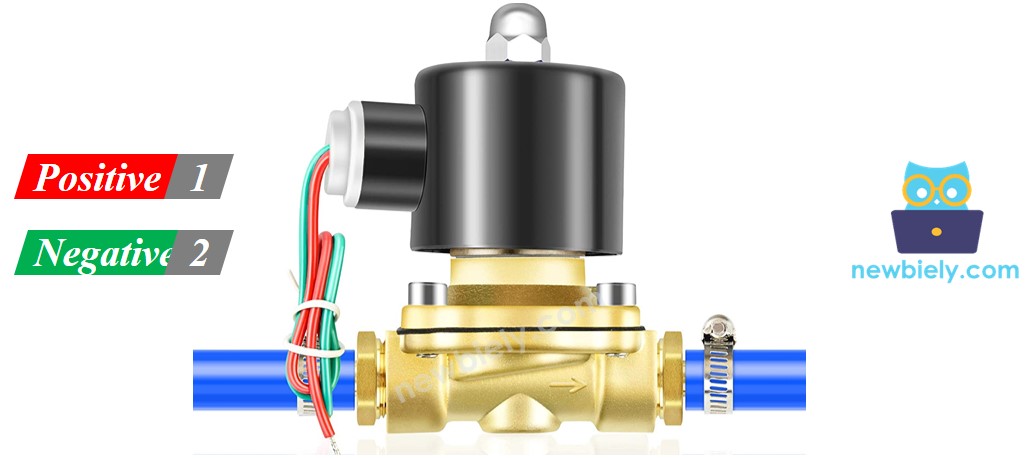

Pinout de la válvula de agua/líquidos para ESP32

La válvula solenoide generalmente tiene dos terminales:

  • Pin positivo (+) (rojo): debe conectarse a la salida de 12 V de una fuente de alimentación de CC
  • Pin negativo (-) (negro u otro): debe conectarse a GND de una fuente de alimentación de CC

Cómo funciona la válvula de agua/líquidos

Normalmente, la válvula está cerrada. Cuando se aplica 12 V CC a los dos terminales, la válvula se abre y el agua o el líquido pueden fluir.

※ Nota:

  • Para algunos tipos de válvula, hay un conjunto de juntas en el interior, por lo que hay una presión mínima necesaria para abrir la válvula (después de aplicar 12 V CC). La presión puede ser creada por el flujo del líquido.
  • Para algunos tipos de válvula, el líquido solo puede fluir en una dirección.

Cómo controlar la válvula solenoide de agua y líquidos

Si la válvula está alimentada por una fuente de 12 V, se abre. Para controlar la válvula, necesitamos usar un relé entre el ESP32 y la válvula. El ESP32 puede controlar la válvula de solenoide a través del relé. Obtén más información sobre el relé en el Tutorial ESP32 - Relé

La válvula también se puede manejar con un módulo MOSFET. Puedes encontrar su disposición de pines y su principio de funcionamiento en el tutorial ESP32 - Módulo MOSFET.

Relé vs módulo MOSFET para la válvula solenoide

Relé Módulo MOSFET
Control de la válvula abrir/cerrar abrir/cerrar (sin PWM para una válvula)
Sonido de clic sí no
Tiempo de reacción más lento, unos pocos milisegundos muy rápido
Desgaste los contactos se desgastan tras muchos ciclos sin contactos móviles
Tipo de válvula válvula de CA o CC solo válvula de CC
Tensión de la válvula cualquiera (según su capacidad) unos 6 V o más, 12 V está bien
Aislamiento sí (bobina y contactos) sí (optoacoplador PC817)
Adecuado para válvulas de CA, conmutación poco frecuente válvulas de CC de 12 V que se abren y cierran a menudo, lugares silenciosos

Para una válvula de CC de 12 V que conmuta muchas veces al día, el módulo MOSFET dura más y se mantiene silencioso. Para una válvula de CA, usa el relé. No envíes una señal PWM a la válvula; dale solo ENCENDIDO total o APAGADO total.

Diagrama de Cableado

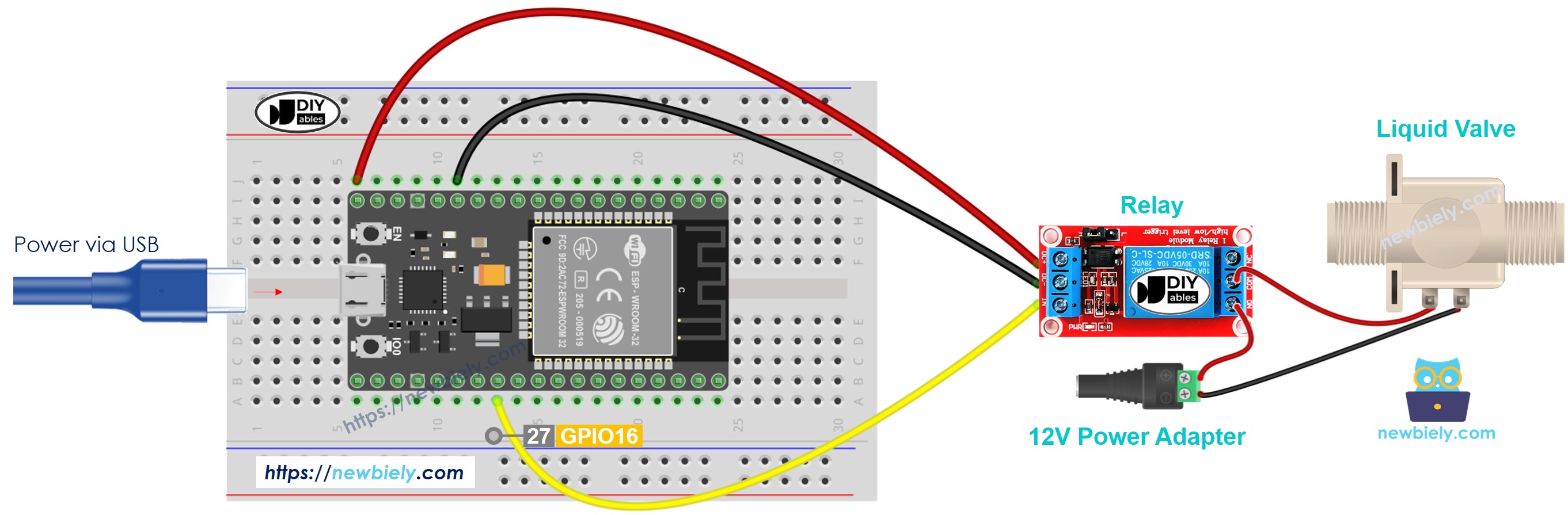

  • Cómo conectar el ESP32 y una válvula para agua o líquidos usando breadboard (alimentado por cable USB)
Diagrama de cableado de la válvula de agua para ESP32

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

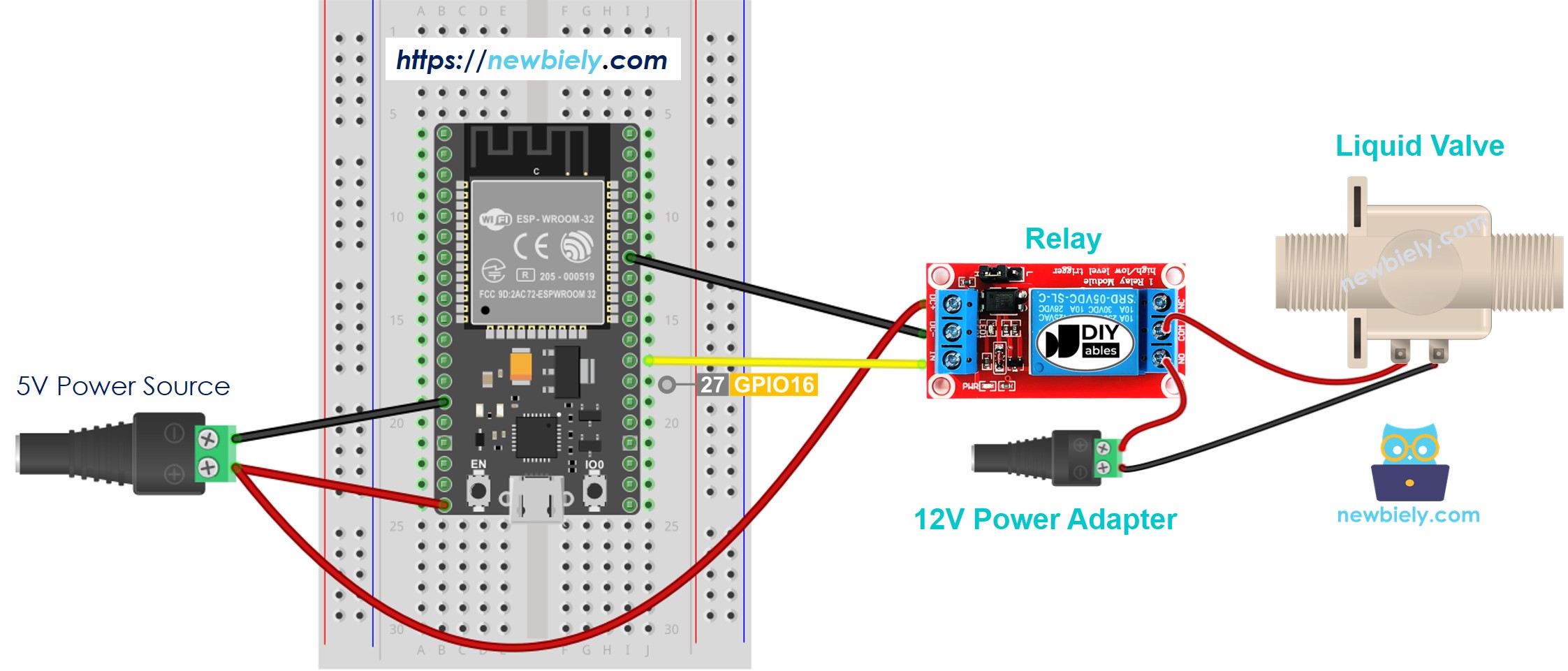

  • Cómo conectar ESP32 y válvula de agua o líquido usando breadboard (alimentada a través del pin Vin)
Diagrama de cableado de válvula de agua para ESP32

This image is created using Fritzing. Click to enlarge image

Cómo conectar un ESP32 y una válvula de agua o líquidos
Cómo cablear el ESP32 y una válvula de agua o líquido

Código ESP32

El código siguiente enciende repetidamente la válvula de agua en cinco segundos y la apaga en cinco segundos.

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-water-liquid-valve */ #define RELAY_PIN 16 // ESP32 pin GPIO16, which connects to the water valve via the relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // open valve 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // close valve 5 seconds delay(5000); }

Pasos R\u00e1pidos

  • Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
  • Realiza el cableado como se muestra en la imagen anterior.
  • Conecta la placa ESP32 a tu PC mediante un cable USB Type-C
  • Abre el IDE de Arduino en tu PC.
  • Selecciona la placa ESP32 correcta (p. ej. ESP32 Dev Module) y el puerto COM.
  • Copia el código anterior y pégalo en el IDE de Arduino
  • Compila y sube el código a la placa ESP32 haciendo clic en el botón Subir en el IDE de Arduino
  • Verifica el flujo de agua

Explicación del código

El código ESP32 anterior contiene una explicación línea por línea. ¡Por favor, lea los comentarios del código!

Cómo controlar la válvula de agua con el módulo MOSFET

Esta parte muestra cómo abrir y cerrar la misma válvula con un módulo MOSFET en lugar del relé. En esta página, el relé y el módulo MOSFET usan pines distintos: el relé usa GPIO16 y el módulo MOSFET usa GPIO18. Por eso cada cableado tiene su propio código.

Diagrama de cableado con el módulo MOSFET

Diagrama de cableado de la válvula solenoide y el módulo MOSFET con ESP32

This image is created using Fritzing. Click to enlarge image

Desde Hasta
ESP32 GPIO18 Pin PWM del módulo
ESP32 GND Pin GND del módulo
Adaptador de 12 V + Borne + del módulo
Válvula + (rojo) Borne + del módulo (compartido con el + del adaptador)
Válvula − Borne LOAD del módulo
Adaptador de 12 V − Borne − del módulo

La válvula tiene una bobina, así que añade un diodo de rueda libre (flyback) (1N4007 o 1N5819) entre los terminales de la válvula, con la franja (cátodo) en el lado + de la válvula.

Código ESP32 para el módulo MOSFET

El código sigue la misma idea que el del relé: HIGH enciende la válvula (la abre) y LOW la apaga (la cierra). La válvula se abre durante 5 segundos y se cierra durante 5 segundos, una y otra vez.

Una válvula solenoide solo debe recibir ENCENDIDO total o APAGADO total, nunca PWM. Por eso esta página no usa el código de fundido del tutorial del módulo MOSFET.

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-water-liquid-valve */ #define MOSFET_PIN 18 // The ESP32 pin GPIO18 connected to the PWM pin of the MOSFET module // The setup function runs once on reset or power-up void setup() { pinMode(MOSFET_PIN, OUTPUT); // set the pin as an output } // The loop function repeats indefinitely void loop() { digitalWrite(MOSFET_PIN, HIGH); // open the valve for 5 seconds delay(5000); digitalWrite(MOSFET_PIN, LOW); // close the valve for 5 seconds delay(5000); }

Pasos R\u00e1pidos

  • Haz el cableado como en el diagrama del MOSFET de arriba.
  • Conecta la placa ESP32 a tu PC mediante un cable USB.
  • Abre Arduino IDE y selecciona la placa ESP32 y el puerto COM, como en los Quick Steps del relé de arriba.
  • Copia el código anterior, pégalo en Arduino IDE y haz clic en Upload.
  • Comprueba el flujo de agua: la válvula se abre durante 5 segundos y se cierra durante 5 segundos.

Consejo: el módulo MOSFET es para válvulas de CC con una alimentación de unos 6 V o más. Para una válvula de CA, mantén el relé.
