ESP32 - Servomotor con codificador rotatorio

En este tutorial, vamos a aprender cómo programar el ESP32 y el codificador rotatorio para controlar el ángulo del servomotor.

Hardware Requerido

1×Módulo de Desarrollo ESP32 ESP-WROOM-32
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Servomotor
1×Codificador Rotatorio
1×Protoboard
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1×(Recomendado) Breakout Expansion Board for ESP32
1×(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1×DIYables ESP32 Starter Kit (ESP32 included)
1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del servomotor y del codificador rotatorio

¿No estás familiarizado con el motor servo y el codificador rotatorio, incluyendo sus pines, funcionamiento y programación? Explora tutoriales completos sobre estos temas a continuación:

Diagrama de Cableado

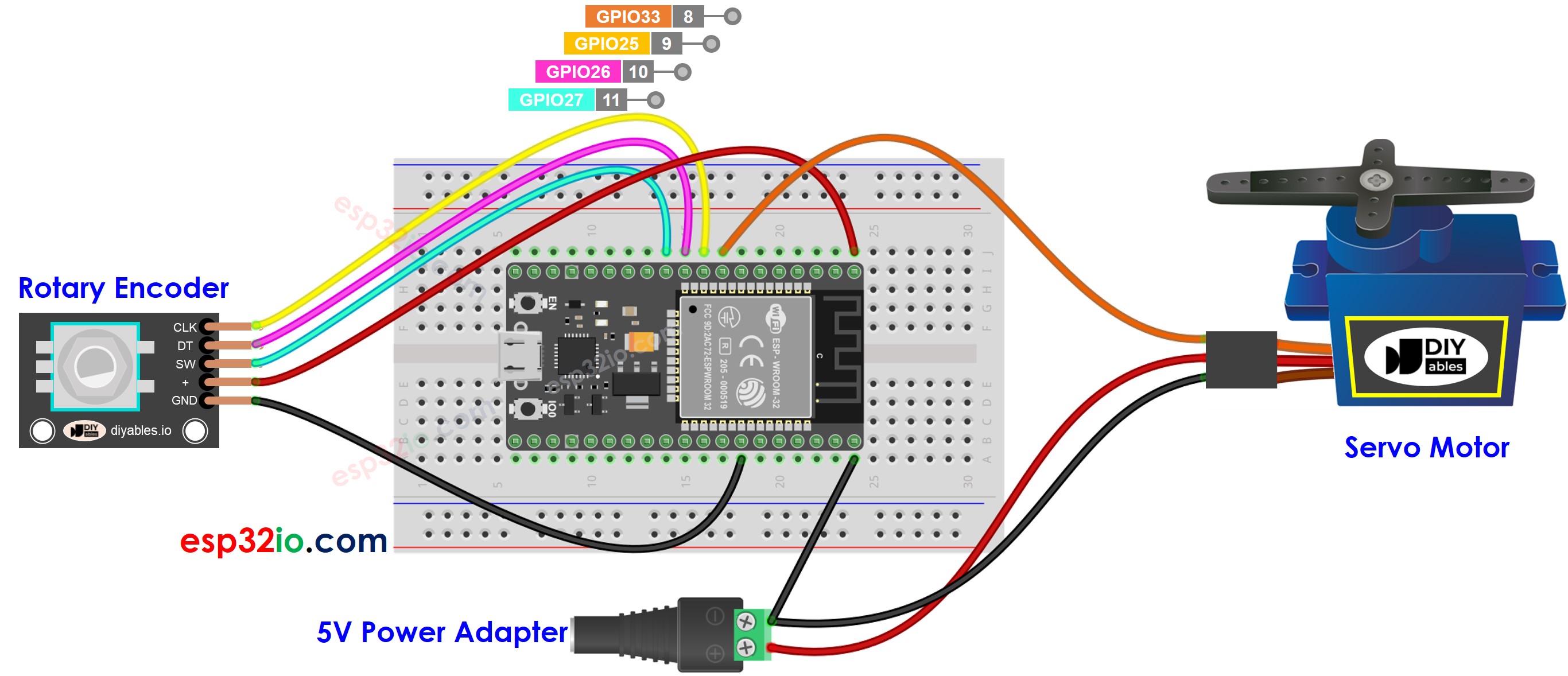

Diagrama de cableado del ESP32, codificador rotatorio y servomotor

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

Código ESP32

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-rotary-encoder-servo-motor */ #include <ESP32Servo.h> #define CLK_PIN 25 // ESP32 pin GPIO25 connected to the rotary encoder's CLK pin #define DT_PIN 26 // ESP32 pin GPIO26 connected to the rotary encoder's DT pin #define SW_PIN 27 // ESP32 pin GPIO27 connected to the rotary encoder's SW pin #define SERVO_PIN 33 // ESP32 pin GPIO33 connected to the servo motor #define DIRECTION_CW 0 // clockwise direction #define DIRECTION_CCW 1 // counter-clockwise direction int counter = 0; int direction = DIRECTION_CW; int CLK_state; int prev_CLK_state; int angle = 90; Servo servo; // create servo object to control a servo void setup() { Serial.begin(9600); // configure encoder pins as inputs pinMode(CLK_PIN, INPUT); pinMode(DT_PIN, INPUT); // read the initial state of the rotary encoder's CLK pin prev_CLK_state = digitalRead(CLK_PIN); servo.attach(SERVO_PIN); // attaches the servo on pin 9 to the servo object servo.write(angle); } void loop() { // read the current state of the rotary encoder's CLK pin CLK_state = digitalRead(CLK_PIN); // If the state of CLK is changed, then pulse occurred // React to only the rising edge (from LOW to HIGH) to avoid double count if (CLK_state != prev_CLK_state && CLK_state == HIGH) { // if the DT state is HIGH // the encoder is rotating in counter-clockwise direction => decrease the counter if (digitalRead(DT_PIN) == HIGH) { direction = DIRECTION_CCW; counter--; angle -= 2; // you can change this resolution } else { // the encoder is rotating in clockwise direction => increase the counter direction = DIRECTION_CW; counter++; angle += 2; // you can change this resolution } if (angle < 0) angle = 0; else if (angle > 180) angle = 180; // sets the servo angle according to the counter servo.write(angle); Serial.print("COUNTER: "); Serial.print(counter); Serial.print(" | ANGLE: "); Serial.println(angle); } // save last CLK state prev_CLK_state = CLK_state; }

Pasos R\u00e1pidos

  • Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en el IDE de Arduino.
  • Haz el cableado como se muestra en la imagen de arriba.
  • Conecta la placa ESP32 a tu PC mediante un cable USB.
  • Abre Arduino IDE en tu PC.
  • Selecciona la placa ESP32 adecuada (p. ej. ESP32 Dev Module) y el puerto COM.
  • Conecta la placa ESP32 al PC mediante un cable USB.
  • Abre Arduino IDE, selecciona la placa adecuada y el puerto.
  • Copia el código anterior y ábrelo con Arduino IDE.
  • Haz clic en el botón Subir en Arduino IDE para cargar el código en ESP32.
Subir código en el IDE de Arduino
  • Abrir el Monitor Serial
  • Girar el codificador rotatorio
  • Ver la rotación del servomotor
  • Ver el resultado en el Monitor Serial
COM6
Send
COUNTER: 0 | ANGLE: 90 COUNTER: 1 | ANGLE: 92 COUNTER: 2 | ANGLE: 94 COUNTER: 3 | ANGLE: 96 COUNTER: 4 | ANGLE: 98 COUNTER: 5 | ANGLE: 100 COUNTER: 6 | ANGLE: 102
Autoscroll Show timestamp
Clear output
9600 baud
Newline

Explicación del código

¡Lee la explicación línea por línea en los comentarios del código fuente!
