ESP32 - Controles de la bomba

Este tutorial te enseña cómo usar un ESP32 para controlar una bomba. Puedes ampliar este tutorial para construir un acuario casero, una máquina de cócteles, una máquina de café o un sistema de riego.

Tienes dos opciones para conmutar la bomba: un relé o un módulo MOSFET. Con el relé, la bomba funciona o está parada. Con el módulo MOSFET, también decides con qué fuerza funciona la bomba, así que puedes ajustar el caudal de agua. En este tutorial aprenderemos a usar cada una de ellas.

Acerca de la bomba de 12V

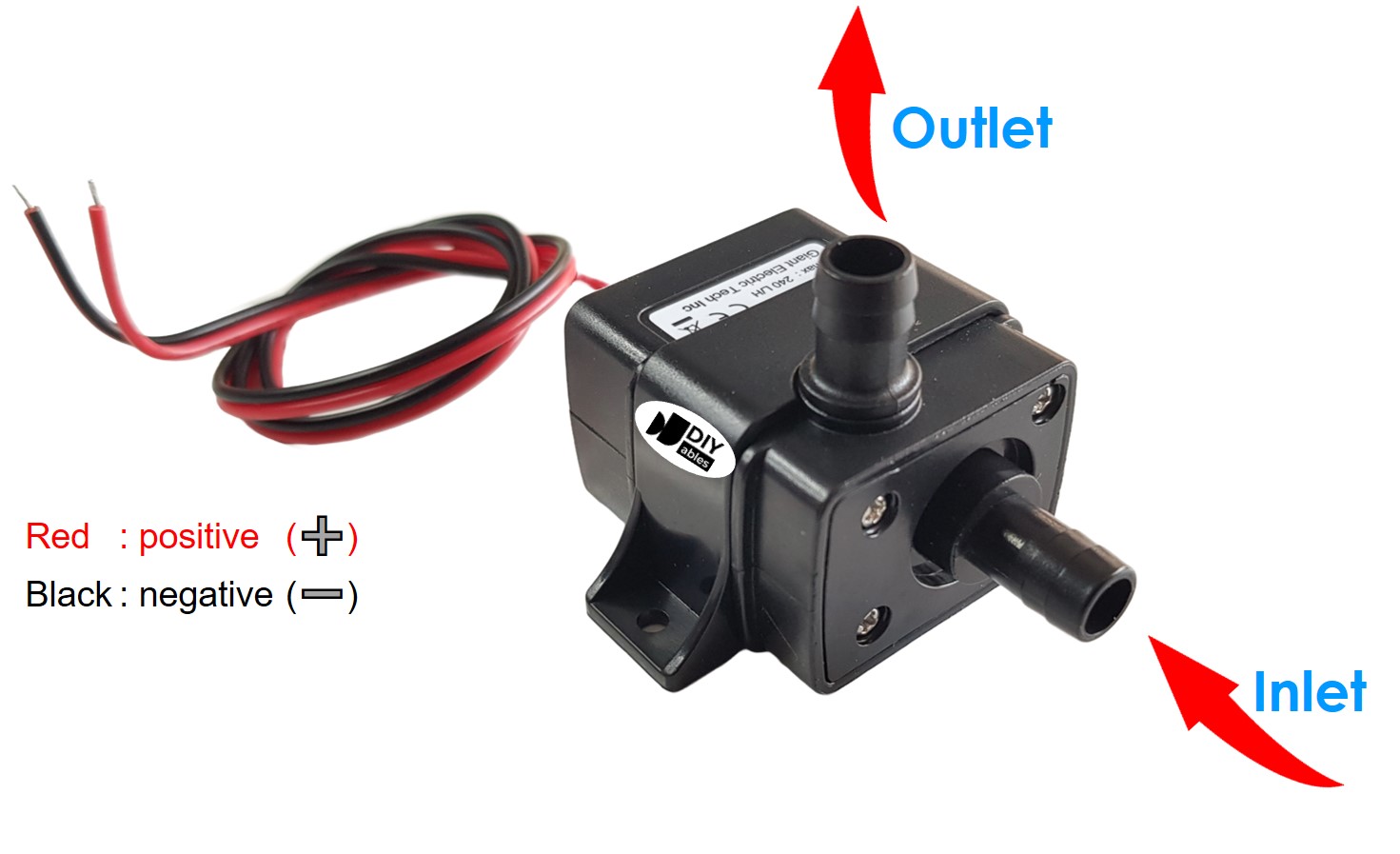

Disposición de pines de la bomba

Pinout del ESP32 para bomba
image source: diyables.io

Una bomba de 12 V tiene dos cables:

  • Cable negativo (-) negro: conecte este cable al cable negativo de la fuente de alimentación de 12 V CC
  • Cable positivo (+) rojo: conecte este cable al cable positivo de la fuente de alimentación de 12 V CC

Cómo controlar una bomba usando ESP32

Si conectamos una fuente de alimentación de 12 V a una bomba, la bomba funcionará. Podemos controlar una bomba de forma programática usando ESP32. Para ello, necesitamos un relé entre la bomba y la placa ESP32. Tenemos un tutorial específico sobre el relé, que contiene información detallada e instrucciones paso a paso sobre la disposición de pines de hardware, principio de funcionamiento, conexión de cableado al ESP32, código para ESP32... Aprende sobre el relé en el tutorial ESP32 - Relé.

En lugar del relé, también podemos usar un módulo MOSFET. Para saber qué es este módulo y cómo conectarlo, consulta el tutorial ESP32 - Módulo MOSFET.

Relé vs módulo MOSFET para la bomba

Relé Módulo MOSFET
Control de la bomba funcionar o parar funcionar, parar y ajustar el caudal con PWM
Sonido hace clic al conmutar silencioso
Velocidad de conmutación lenta, en milisegundos muy rápida
Vida útil los contactos se desgastan tras muchas conmutaciones sin piezas móviles
Funciona con bombas de CA y CC solo bombas de CC
Tensión de la bomba cualquiera (según su capacidad) al menos unos 6 V
Aislamiento sí (bobina y contactos) sí (optoacoplador PC817)
Ideal para bombas de CA o funcionamiento simple de marcha y paro bombas de CC de 12 V que necesitan control del caudal

Si solo necesitas llenar un depósito, el relé es suficiente. Si quieres un caudal lento y suave, por ejemplo para plantas o un acuario, usa el módulo MOSFET con una bomba de CC de 12 V.

Diagrama de cableado entre ESP32, relé y bomba

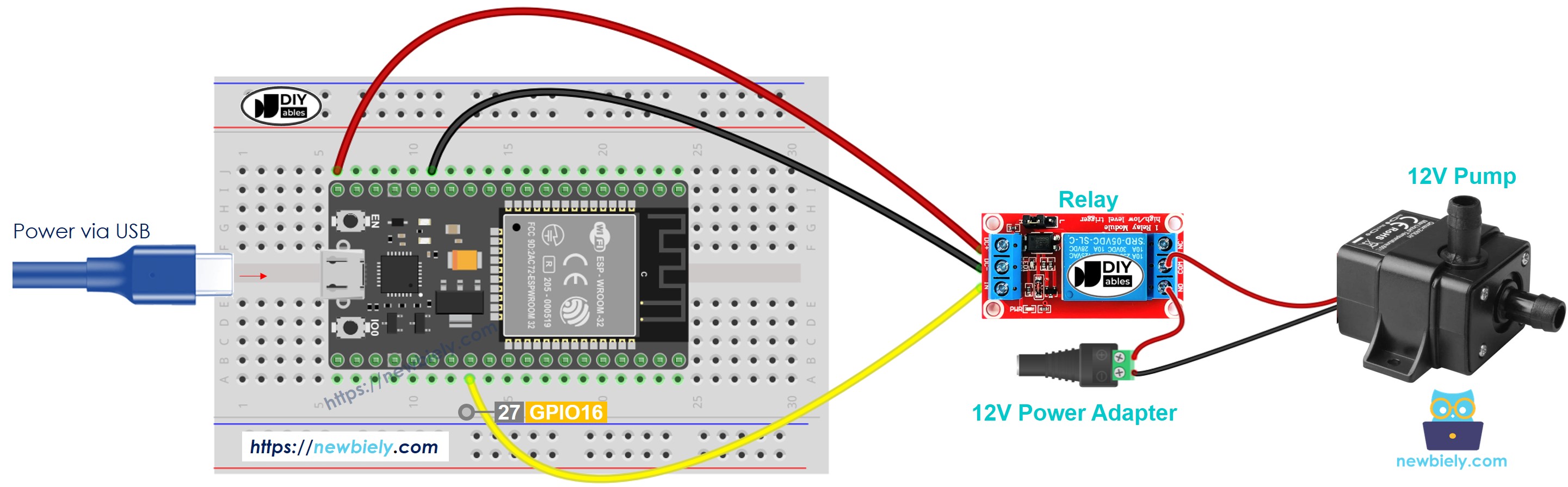

  • Cómo conectar el ESP32 y controlar la bomba usando breadboard (alimentado vía cable USB)
Diagrama de cableado de la bomba ESP32

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

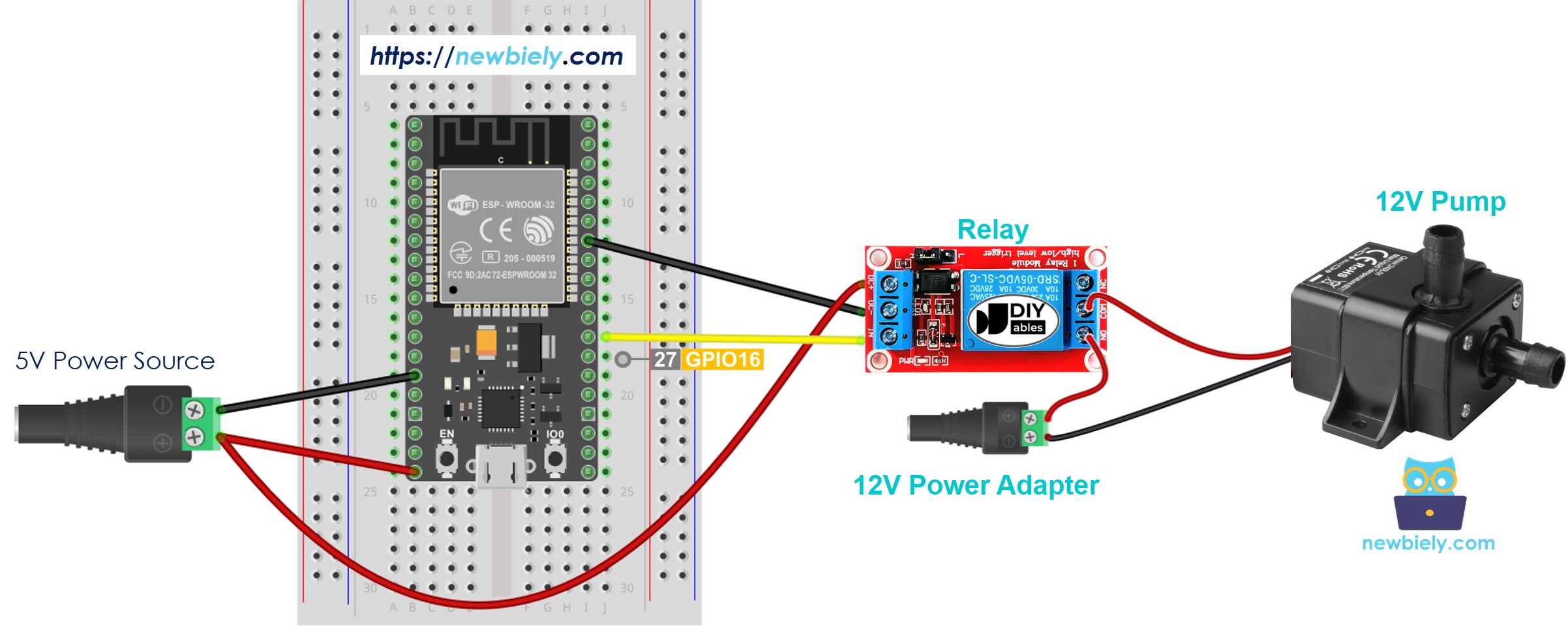

  • Cómo conectar ESP32 y controlar la bomba usando una placa de pruebas (placa de pruebas) (alimentada a través del pin Vin)
Diagrama de cableado de la bomba ESP32

This image is created using Fritzing. Click to enlarge image

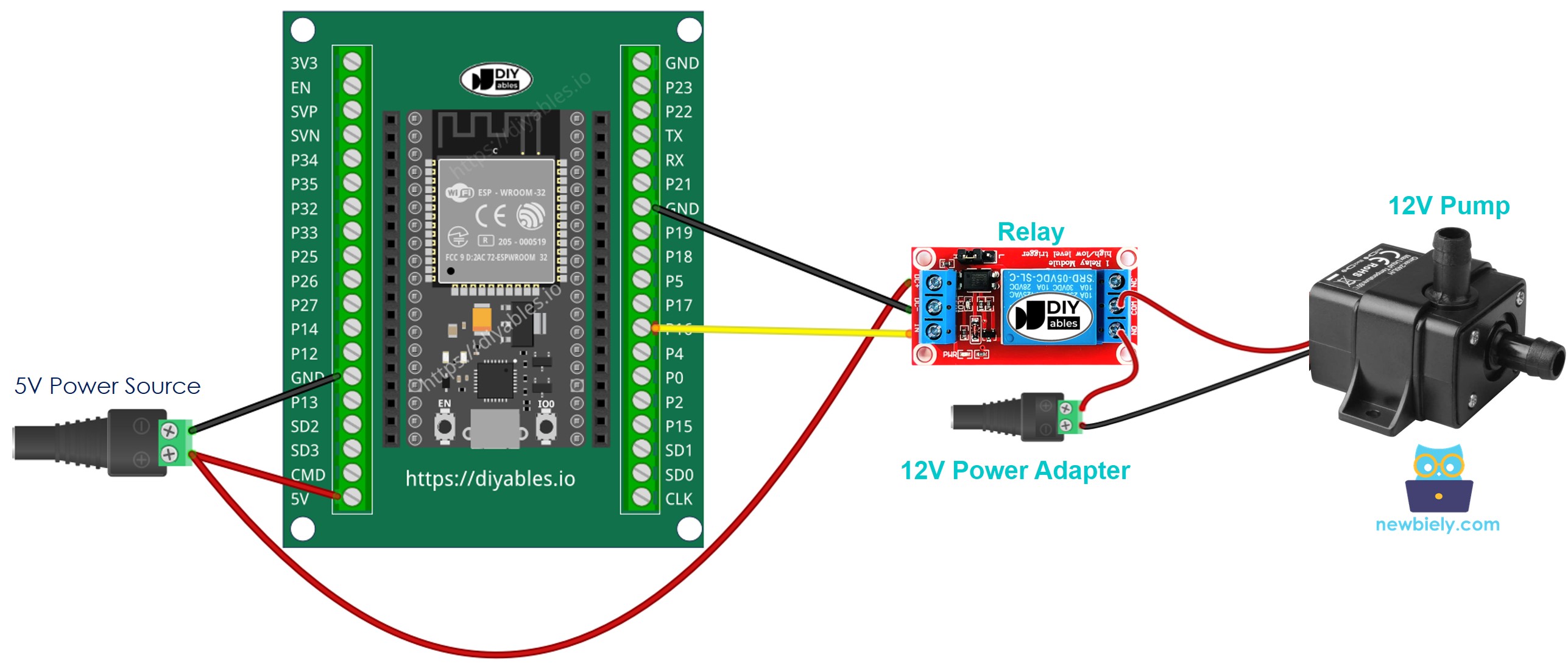

Cómo conectar el ESP32 y controlar la bomba
Cómo cablear el ESP32 y controlar la bomba.

ESP32 - Código de la bomba

El código siguiente enciende y apaga la bomba cada 4 segundos.

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-controls-pump */ #define RELAY_PIN 16 // ESP32 pin GPIO16, which connects to the pump the via the relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin GPIO16 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on pump 4 seconds delay(4000); digitalWrite(RELAY_PIN, LOW); // turn off pump 4 seconds delay(4000); }

Pasos R\u00e1pidos

  • Si esta es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
  • Realiza el cableado tal como se muestra en la imagen de arriba.
  • Conecta la placa ESP32 a tu PC mediante un cable USB Type-C.
  • Abre Arduino IDE en tu PC.
  • Selecciona la placa ESP32 correcta (p. ej. Módulo de Desarrollo ESP32) y el puerto COM.
  • Copia el código anterior y pégalo en Arduino IDE.
  • Compila y carga el código en la placa ESP32 haciendo clic en el botón Subir del IDE de Arduino
  • Ver el estado de la bomba.

Explicación del código línea por línea

El código anterior de ESP32 contiene una explicación línea por línea. ¡Por favor, lea los comentarios del código!

Cómo controlar el caudal de la bomba con el módulo MOSFET

Aquí usamos el módulo MOSFET en lugar del relé. Una señal PWM del ESP32 cambia la velocidad de la bomba y, por tanto, la cantidad de agua que empuja.

Diagrama de cableado entre ESP32, módulo MOSFET y bomba

Diagrama de cableado de la bomba y el módulo MOSFET con ESP32

This image is created using Fritzing. Click to enlarge image

ESP32 / Alimentación Módulo MOSFET
GPIO18 PWM
GND GND
Adaptador de 12 V + y bomba + (rojo) Borne + (ambos cables lo comparten)
Bomba − (negro) Borne LOAD
Adaptador de 12 V − Borne −

El motor de la bomba tiene una bobina, así que añade un diodo de rueda libre (flyback) (1N4007 o 1N5819) entre los cables de la bomba. La franja (cátodo) va en el lado + de la bomba.

ESP32 - Código del caudal de la bomba

Primero, la bomba funciona a plena potencia durante 2 segundos y luego se detiene durante 2 segundos. Después, la potencia sube del 10% al 100% y vuelve a bajar, así que el caudal de agua se hace más fuerte y luego más débil.

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-controls-pump */ const int MOSFET_PIN = 18; // ESP32 GPIO18 connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }

Pasos R\u00e1pidos

  • Sigue la configuración de los Quick Steps del relé de arriba (Arduino IDE, placa y puerto COM).
  • Pon la bomba en el agua y haz el cableado como en el diagrama del MOSFET. Deja el adaptador de 12 V desenchufado.
  • Copia el código en Arduino IDE y cárgalo en el ESP32.
  • Enchufa el adaptador de 12 V.
  • Abre el Serial Monitor a 9600 baudios.
  • Observa cómo cambia el caudal de agua mientras el nivel de potencia se muestra en el Serial Monitor.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32 Dev Module
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Load: ON Load power: 100% Load: OFF Load power: 0% Load power: 10% Load power: 20% Load power: 30% Load power: 40% Load power: 50% Load power: 60% Load power: 70% Load power: 80% Load power: 90% Load power: 100% Load power: 90% Load power: 80% Load power: 70% Load power: 60% Load power: 50% Load power: 40% Load power: 30% Load power: 20% Load power: 10% Load power: 0%
Ln 11, Col 1
ESP32 Dev Module on COM15
2

Consejo: nunca dejes que la bomba funcione en seco. El módulo MOSFET es para bombas de CC con una alimentación de unos 6 V o más; para una bomba de CA, usa el relé.
