ESP32 - sensor de puerta - LED

Este tutorial le enseña cómo usar el ESP32 con un sensor de puerta y un LED. En detalle:

Para alternar el LED cada vez que se cierre la puerta, consulte el tutorial ESP32 - Sensor de Puerta que Alterna el LED.

Hardware Requerido

1×Módulo de Desarrollo ESP32 ESP-WROOM-32
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Sensor de Puerta
1×LED Kit
1×LED (red)
1×LED Module
1×220Ω Resistor
1×Protoboard
1×Cables Puente
1×(Opcional) Conector de Alimentación DC
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1×(Recomendado) Breakout Expansion Board for ESP32
1×(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1×DIYables ESP32 Starter Kit (ESP32 included)
1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Acerca de LED y sensor de puerta

Tenemos tutoriales específicos sobre LED y sensor de puerta. Cada tutorial contiene información detallada y instrucciones paso a paso sobre la disposición de pines de hardware, principio de funcionamiento, conexión de cableado al ESP32 y código para ESP32. Obtenga más información sobre ellos en los siguientes enlaces:

Diagrama de Cableado

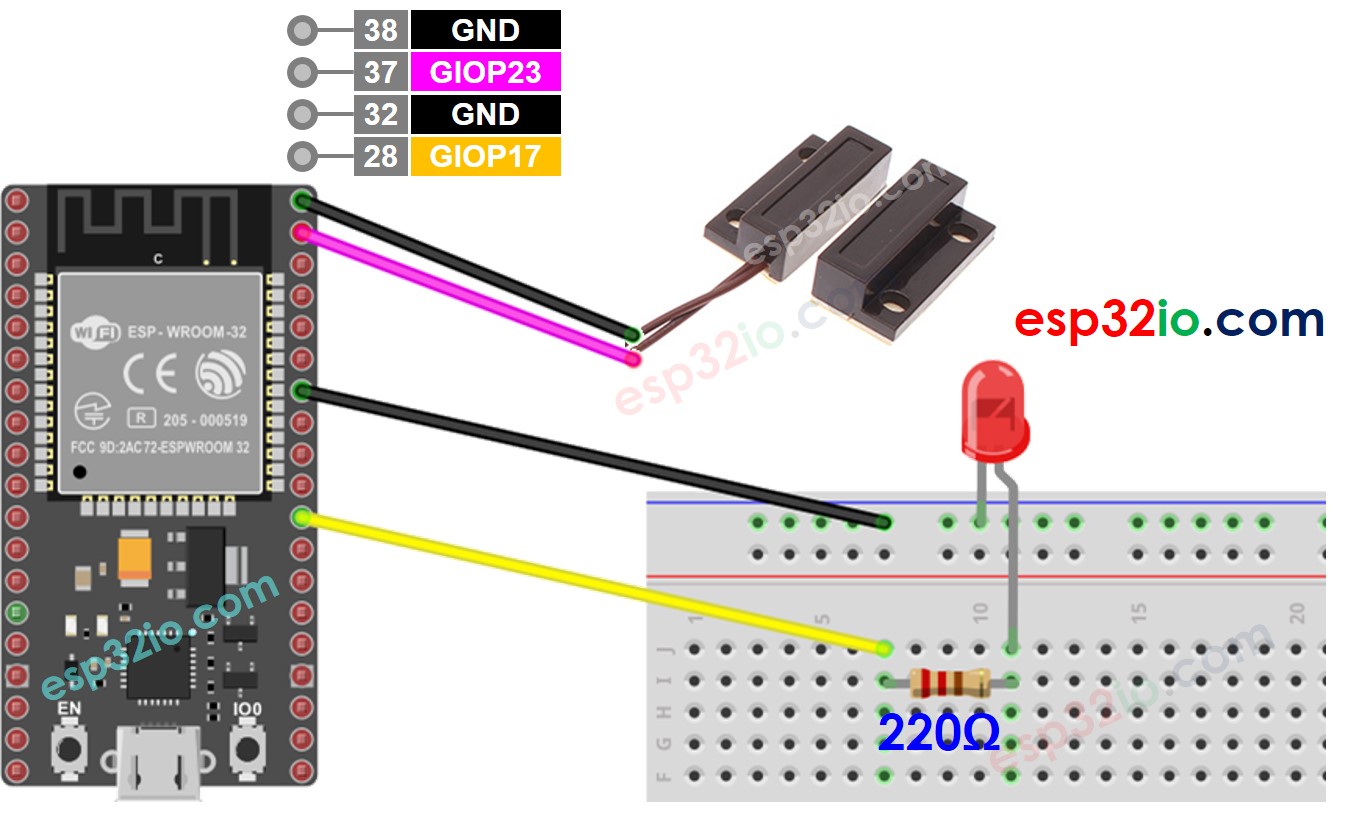

Diagrama de cableado del LED del sensor de puerta ESP32

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

Código ESP32

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-door-sensor-led */ #define DOOR_SENSOR_PIN 23 // ESP32 pin GPIO23 connected to the OUTPUT pin of door sensor #define LED_PIN 17 // ESP32 pin GPIO17 connected to LED's pin int doorState; void setup() { Serial.begin(9600); // initialize serial pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set ESP32 pin to input pull-up mode pinMode(LED_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { doorState = digitalRead(DOOR_SENSOR_PIN); // read state if (doorState == HIGH) { Serial.println("The door is open, turns on LED"); digitalWrite(LED_PIN, HIGH); // turn on LED } else { Serial.println("The door is closed, turns off LED"); digitalWrite(LED_PIN, LOW); // turn off LED } }

Pasos R\u00e1pidos

  • Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
  • Realiza el cableado tal como en la imagen anterior.
  • Conecta la placa ESP32 a tu PC mediante un cable micro USB.
  • Abre Arduino IDE en tu PC.
  • Selecciona la placa ESP32 adecuada (p. ej. ESP32 Dev Module) y el puerto COM.
  • Copia el código anterior y pégalo en Arduino IDE.
  • Compila y carga el código en la placa ESP32 haciendo clic en el botón Upload de Arduino IDE.
Subir código al IDE de Arduino
  • Acerca el imán al interruptor de láminas y luego aléjalo del interruptor de láminas.
  • Observa el cambio en el estado del LED.

Explicación del código línea por línea

El código ESP32 anterior contiene una explicación línea por línea. ¡Por favor, lea los comentarios en el código!
