ESP32 - Sensor de temperatura - OLED

Este tutorial te enseña cómo leer la temperatura del sensor DS18B20 One-Wire y mostrarla en una pantalla OLED.

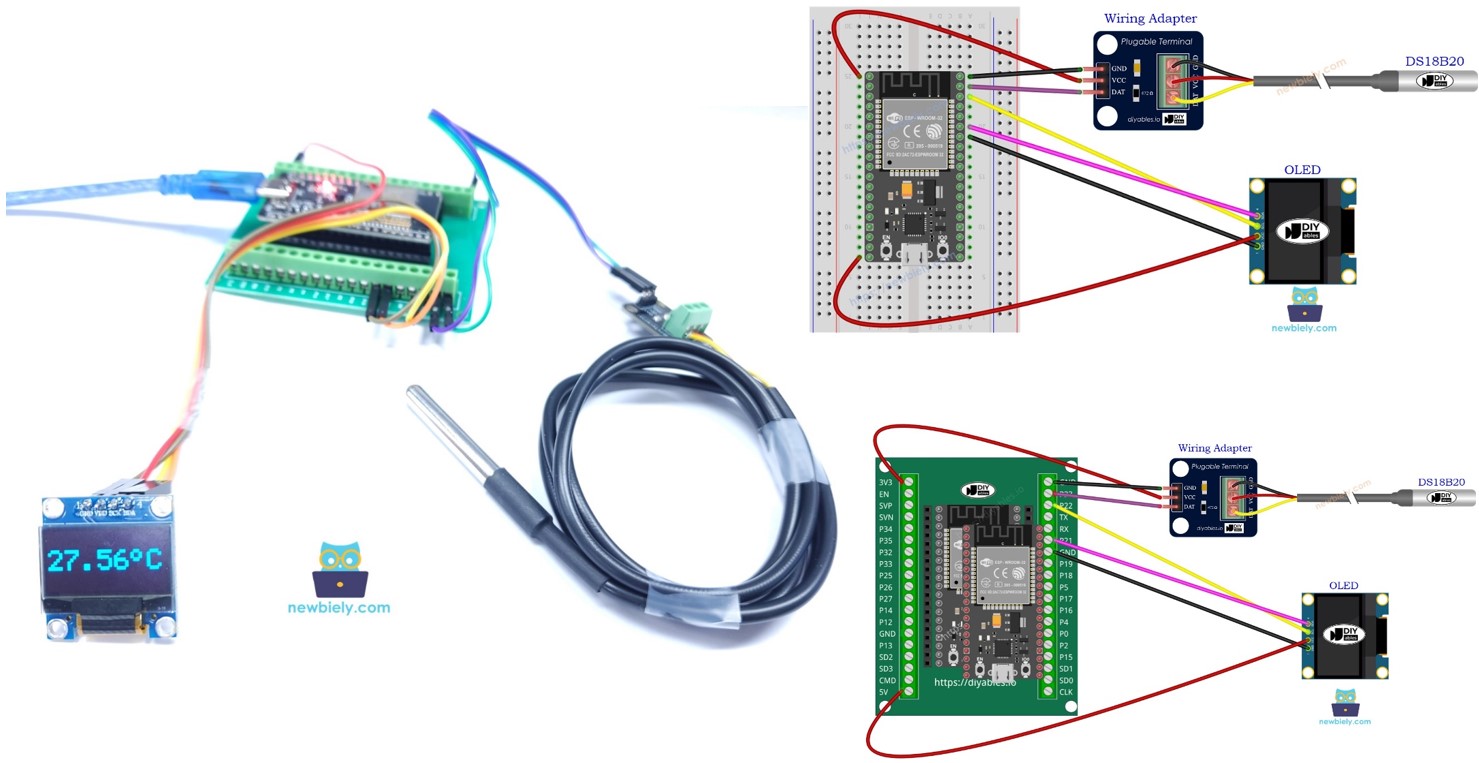

ESP32 Sensor de temperatura OLED

Hardware Requerido

1×Módulo de Desarrollo ESP32 ESP-WROOM-32
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Pantalla OLED I2C SSD1306 128x64
1×Pantalla OLED I2C SSD1306 128x32
1×Sensor de Temperatura DS18B20 (con Adaptador)
1×Sensor de Temperatura DS18B20 (sin Adaptador)
1×Protoboard
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1×(Recomendado) Breakout Expansion Board for ESP32
1×(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1×DIYables ESP32 Starter Kit (ESP32 included)
1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Many DS18B20 sensors available in the market are unreliable. We strongly recommend buying the sensor from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Acerca del OLED y del sensor de temperatura DS18B20

Si no conoces OLED y el sensor de temperatura DS18B20 (diagrama de pines, cómo funciona, cómo programarlo ...), aprende sobre ellos en los siguientes tutoriales:

Diagrama de Cableado

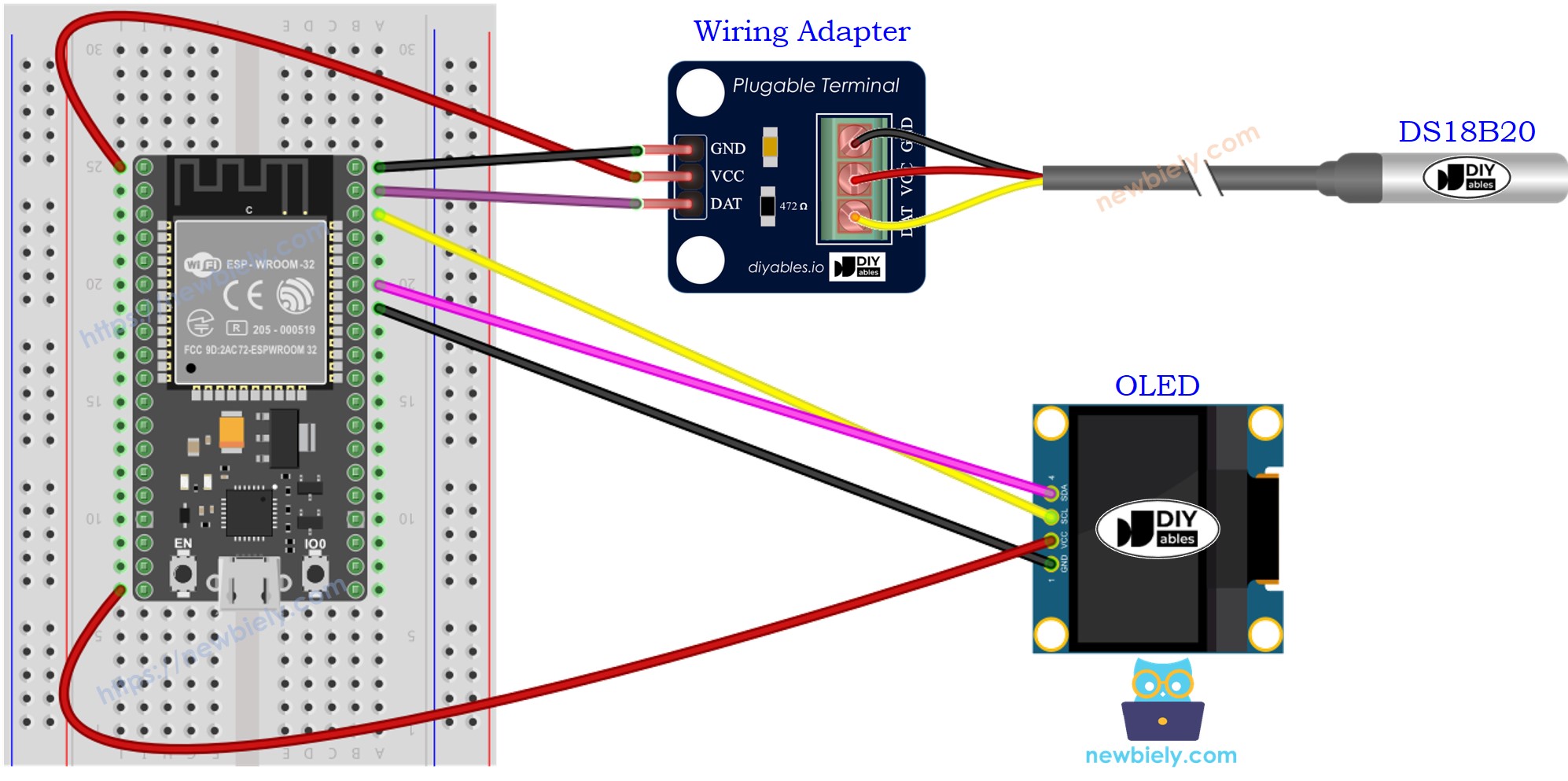

Diagrama de cableado del sensor de temperatura ESP32 con OLED

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

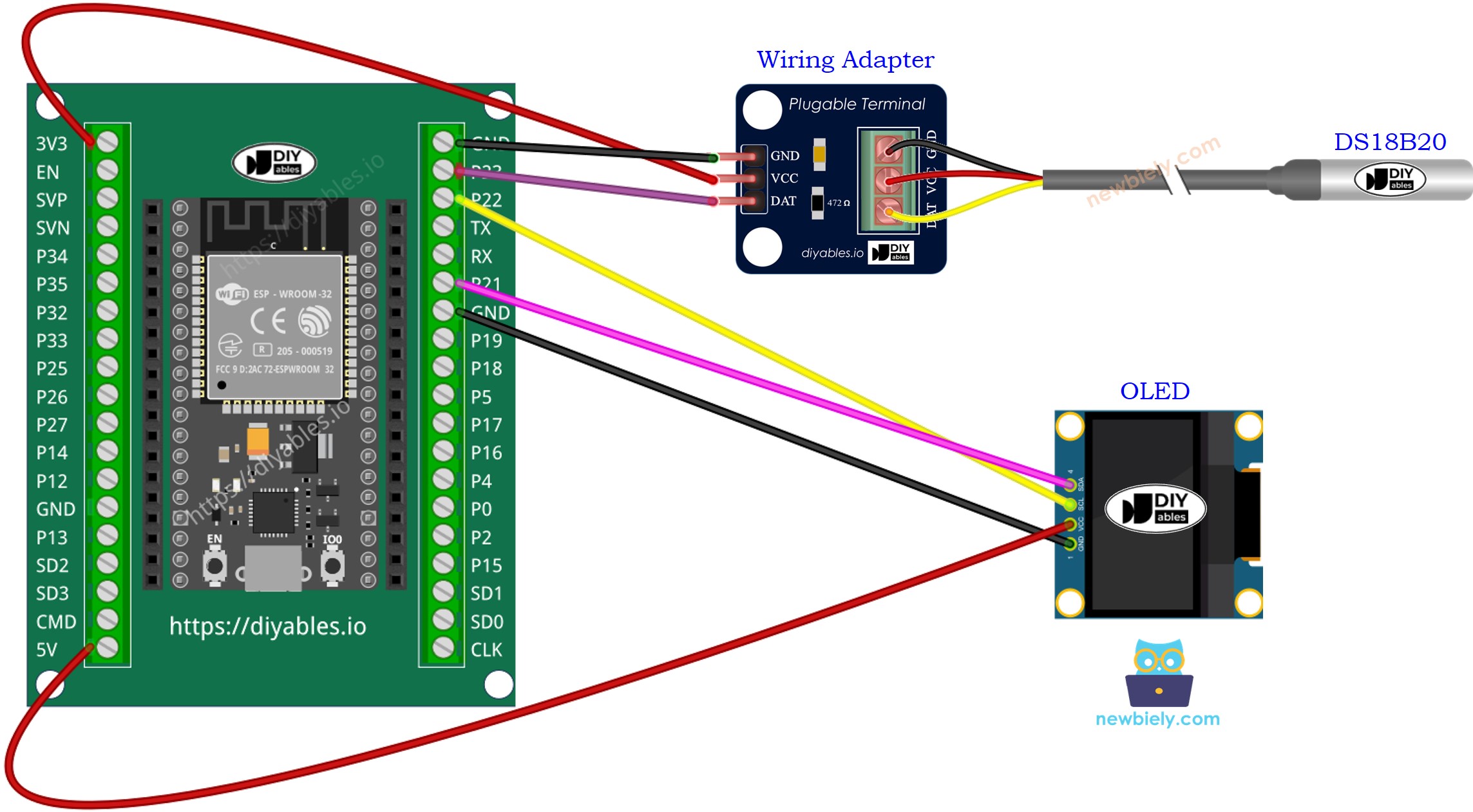

Cómo conectar ESP32 con sensor de temperatura y OLED

This image is created using Fritzing. Click to enlarge image

Recomendamos adquirir un sensor DS18B20 que venga con un adaptador de cableado para una conexión fácil. El adaptador tiene una resistencia integrada, eliminando la necesidad de una resistencia separada en el cableado.

Código ESP32 - Temperatura del sensor DS18B20 y muéstrala en OLED

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-temperature-sensor-oled */ #include <Wire.h> #include <Adafruit_GFX.h> #include <Adafruit_SSD1306.h> #include <OneWire.h> #include <DallasTemperature.h> #define SCREEN_WIDTH 128 // OLED display width, in pixels #define SCREEN_HEIGHT 64 // OLED display height, in pixels #define SENSOR_PIN 23 // The ESP32 pin GPIO23 connected to DS18B20 sensor's data pin Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C OneWire oneWire(SENSOR_PIN); // setup a oneWire instance DallasTemperature DS18B20(&oneWire); // pass oneWire to DallasTemperature library String temperature; void setup() { Serial.begin(9600); // initialize OLED display with address 0x3C for 128x64 if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F("SSD1306 allocation failed")); while (true); } delay(2000); // wait for initializing oled.clearDisplay(); // clear display oled.setTextSize(2); // text size oled.setTextColor(WHITE); // text color oled.setCursor(0, 10); // position to display DS18B20.begin(); // initialize the sensor temperature.reserve(10); // to avoid fragmenting memory when using String } void loop() { DS18B20.requestTemperatures(); // send the command to get temperatures float tempCelsius = DS18B20.getTempCByIndex(0); // read temperature in Celsius temperature = String(tempCelsius, 2); // two decimal places temperature += char(247) + String("C"); Serial.println(temperature); // print the temperature in Celsius to Serial Monitor oledDisplayCenter(temperature); } void oledDisplayCenter(String text) { int16_t x1; int16_t y1; uint16_t width; uint16_t height; oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height); // display on horizontal and vertical center oled.clearDisplay(); // clear display oled.setCursor((SCREEN_WIDTH - width) / 2, (SCREEN_HEIGHT - height) / 2); oled.println(text); // text to display oled.display(); }

Pasos R\u00e1pidos

  • Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
  • Realiza el cableado como se muestra en la imagen anterior.
  • Conecta la placa ESP32 a tu PC mediante un cable micro USB.
  • Abre Arduino IDE en tu PC.
  • Selecciona la placa ESP32 correcta (p. ej. ESP32 Dev Module) y el puerto COM.
  • Haz clic en el icono Bibliotecas en la barra izquierda del IDE de Arduino.
  • Busca “SSD1306”, luego localiza la biblioteca SSD1306 de Adafruit
  • Haz clic en el botón Instalar para instalar la biblioteca.
Biblioteca OLED para ESP32
  • Se le pedirá que instale algunas otras dependencias de bibliotecas.
  • Haga clic en el botón Instalar todo para instalar todas las dependencias de las bibliotecas.
Biblioteca de sensores Adafruit GFX para ESP32
  • Buscar “DallasTemperature” en la caja de búsqueda, luego busca la biblioteca DallasTemperature de Miles Burton.
  • Haz clic en el botón Instalar para instalar la biblioteca DallasTemperature.
Biblioteca de Dallas Temperature para ESP32
  • Se le pedirá que instale la dependencia. Haga clic en el botón Instalar todo para instalar la biblioteca OneWire.
Biblioteca OneWire para ESP32
  • Copia el código anterior y ábrelo con Arduino IDE
  • Haz clic en el botón Subir en Arduino IDE para cargar el código al ESP32
  • Coloca el sensor en agua caliente y fría, o sujeta el sensor con la mano
  • Ver el resultado en la pantalla OLED

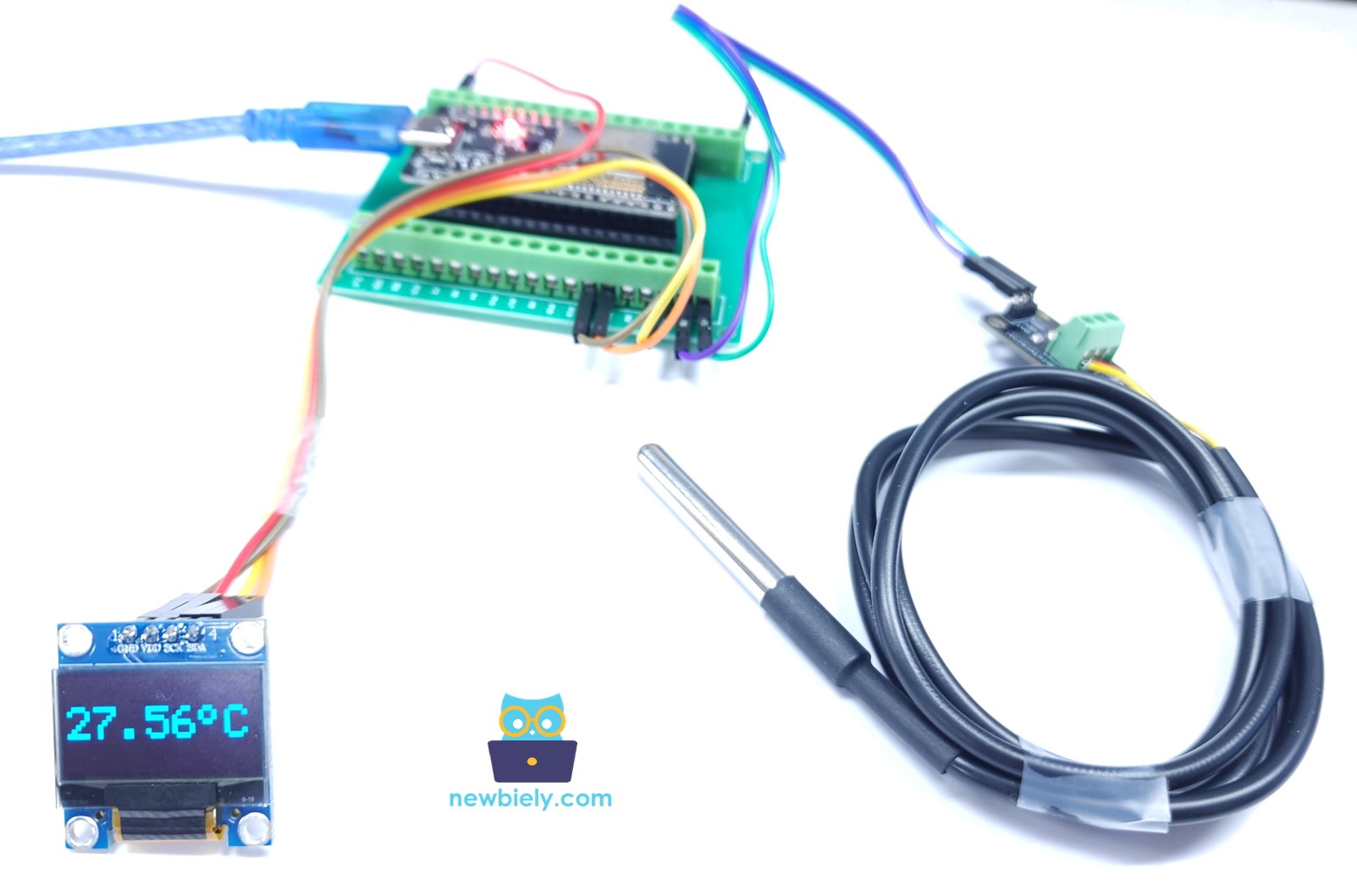

ESP32 muestra la temperatura en la pantalla OLED.

※ Nota:

El código 'About' alinea automáticamente el texto horizontal y verticalmente en la pantalla OLED.
