ESP32 - Sensor de puerta - servomotor

Este tutorial explica cómo usar ESP32 con un sensor de puerta y un servomotor. En detalle:

ESP32 gira automáticamente el servomotor a 90 grados si la puerta está abierta.
ESP32 gira automáticamente el servomotor a 0 grados si la puerta se abre de nuevo.

Ese proceso se repite.

Hardware Requerido

1	×	Módulo de Desarrollo ESP32 ESP-WROOM-32
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Sensor de Puerta
1	×	Servomotor
1	×	Protoboard
1	×	Cables Puente
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del servomotor y del sensor de la puerta

Tenemos tutoriales específicos sobre servomotores y sensores de puerta. Cada tutorial contiene información detallada e instrucciones paso a paso sobre la configuración de pines de hardware, el principio de funcionamiento, la conexión de cableado al ESP32 y el código para ESP32... Obtenga más información sobre ellos en los siguientes enlaces:

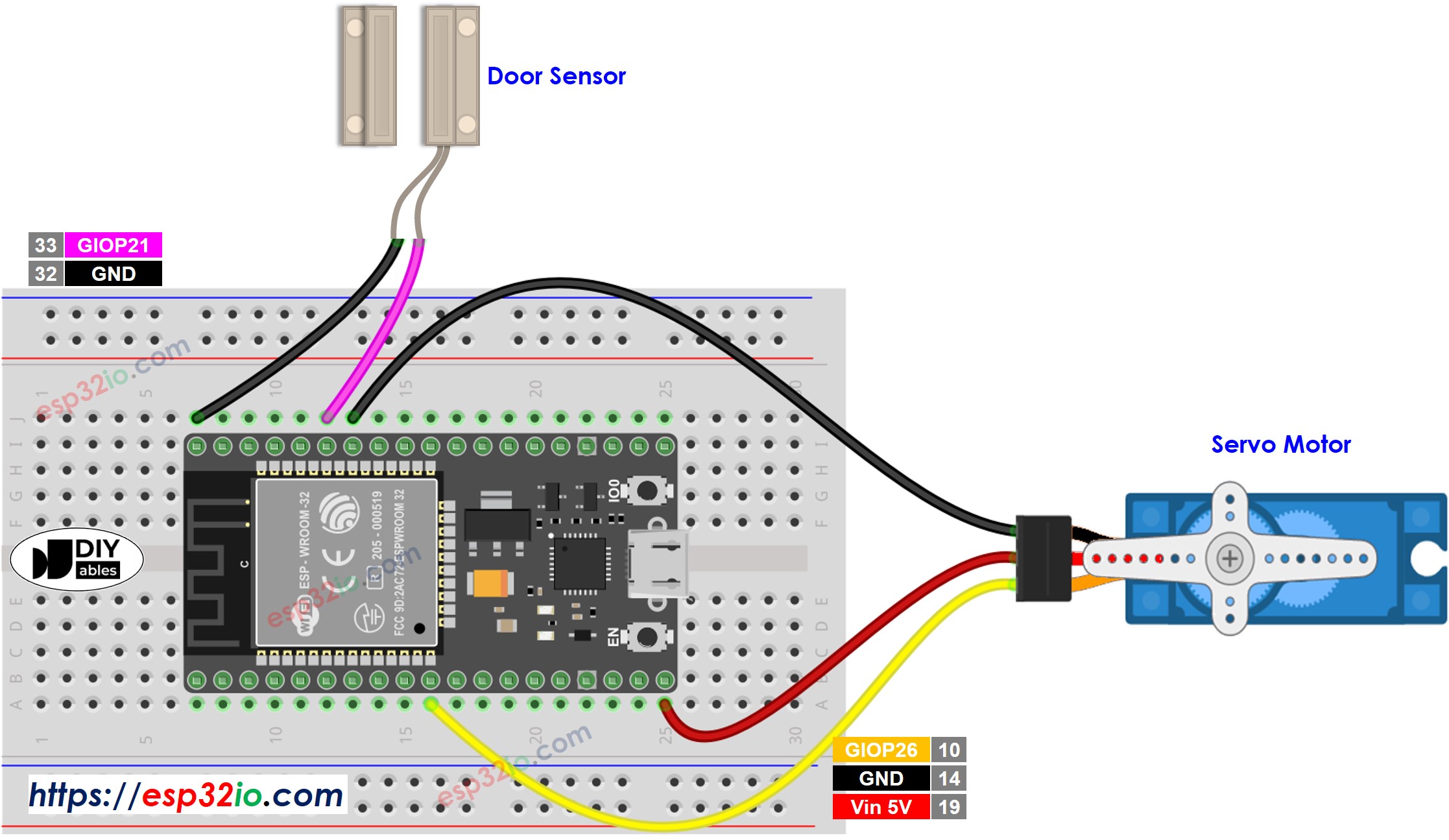

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

Código ESP32 - Sensor de Puerta controla el servomotor

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-door-sensor-servo-motor */ #include <ESP32Servo.h> #define DOOR_SENSOR_PIN 21 // ESP32 pin GPIO21 connected to door sensor's pin #define SERVO_PIN 26 // ESP32 pin GPIO26 connected to servo motor's pin Servo servo; // create servo object to control a servo // variables will change: int angle = 0; // the current angle of servo motor int prev_door_state; // the previous state of door sensor int door_state; // the current state of door sensor void setup() { Serial.begin(9600); // initialize serial pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set ESP32 pin to input pull-up mode servo.attach(SERVO_PIN); // attaches the servo on pin GPIO26 to the servo object servo.write(angle); door_state = digitalRead(DOOR_SENSOR_PIN); } void loop() { prev_door_state = door_state; // save the last state door_state = digitalRead(DOOR_SENSOR_PIN); // read new state if(prev_door_state == LOW && door_state == HIGH) { Serial.println("The door-opening event is detected"); // change angle of servo motor if(angle == 0) angle = 90; else if(angle == 90) angle = 0; // control servo motor arccoding to the angle servo.write(angle); } }

Pasos R\u00e1pidos

Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
Realiza el cableado tal como en la imagen de arriba.
Conecta la placa ESP32 a tu PC mediante un cable micro USB.
Abre Arduino IDE en tu PC.
Selecciona la placa ESP32 correcta (p. ej. ESP32 Dev Module) y el puerto COM.

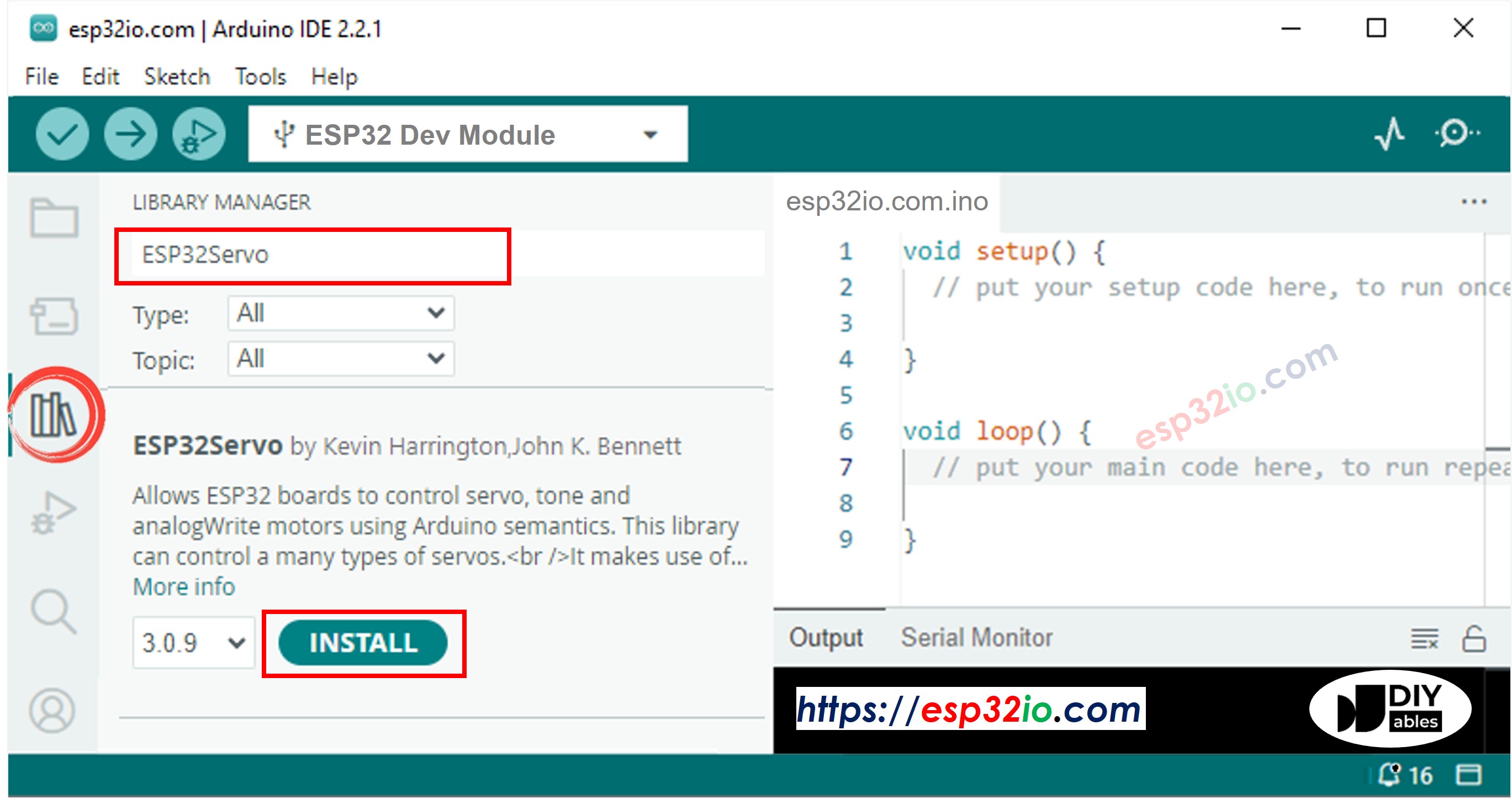

Haz clic en el ícono Bibliotecas en la barra izquierda del Arduino IDE.
Escribe ESP32Servo en la caja de búsqueda, luego busca la biblioteca de servomotores de Kevin Harrington y John K. Bennett.
Haz clic en el botón Instalar para instalar la biblioteca de servomotores para ESP32.

Copia el código anterior y pégalo en el IDE de Arduino.
Compila y sube el código a la placa ESP32 haciendo clic en el botón Subir en el IDE de Arduino.
Mueve el imán cerca del interruptor de láminas y luego aléjalo del interruptor de láminas. Repite esto varias veces.
Observa el cambio en el servomotor.

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
