ESP32 - Notificación por correo electrónico del sensor de movimiento
En este tutorial, aprenderemos a usar un ESP32 y un sensor de movimiento para enviar notificaciones por correo electrónico cuando alguien entre ilegalmente en tu habitación. Esta guía integral cubre el proceso de configuración, los componentes necesarios y las instrucciones paso a paso para integrar un ESP32 con un sensor de movimiento y un servicio de correo electrónico. Mejora la seguridad de tu hogar y mantente informado con alertas en tiempo real enviadas directamente a tu bandeja de entrada usando el ESP32.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del sensor de movimiento y Gmail
Tenemos tutoriales específicos sobre el sensor de movimiento y Gmail. Cada tutorial contiene información detallada e instrucciones paso a paso sobre la asignación de pines del hardware, el principio de funcionamiento, la conexión de cableado al ESP32 y el código para ESP32... Obtenga más información sobre ellos en los siguientes enlaces:
- ESP32 - Motion Sensor tutorial
- ESP32 - Gmail tutorial
Diagrama de cableado entre el sensor de movimiento y el ESP32
- Cómo conectar un ESP32 y un sensor de movimiento usando breadboard (alimentado mediante un cable USB)
This image is created using Fritzing. Click to enlarge image
Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.
- Cómo conectar ESP32 y sensor de movimiento usando breadboard (alimentado a través del pin Vin)
This image is created using Fritzing. Click to enlarge image
- Cómo conectar el ESP32 y el sensor de movimiento utilizando placa breakout con terminales de tornillo (alimentado mediante un cable USB)
- Cómo conectar el ESP32 y el sensor de movimiento utilizando placa breakout con terminales de tornillo (alimentado a través del pin Vin)
Código ESP32
/*
* Este código de ESP32 fue desarrollado por es.newbiely.com
* Este código de ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/esp32/esp32-motion-sensor-email-notification
*/
#include <WiFi.h>
#include <ESP_Mail_Client.h>
#define WIFI_SSID "YOUR_WIFI_SSID" // CHANGE IT
#define WIFI_PASSWORD "YOUR_WIFI_PASSWORD" // CHANGE IT
// the sender email credentials
#define SENDER_EMAIL "xxxxxx@gmail.com" // CHANGE IT
#define SENDER_PASSWORD "xxxx xxxx xxxx xxxx" // CHANGE IT to your Google App password
#define RECIPIENT_EMAIL "xxxxxx@gmail.com" // CHANGE IT
#define SMTP_HOST "smtp.gmail.com"
#define SMTP_PORT 587
#define MOTION_SENSOR_PIN 19 // ESP32 pin GPIO19 connected to motion sensor's pin
int motion_state; // current state of motion sensor
int prev_motion_state; // previous state of motion sensor
SMTPSession smtp;
void setup() {
Serial.begin(9600);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
Serial.print("Connecting to Wi-Fi");
while (WiFi.status() != WL_CONNECTED) {
Serial.print(".");
delay(300);
}
Serial.println();
Serial.print("Connected with IP: ");
Serial.println(WiFi.localIP());
Serial.println();
pinMode(MOTION_SENSOR_PIN, INPUT);
motion_state = digitalRead(MOTION_SENSOR_PIN); // read state
}
void loop() {
prev_motion_state = motion_state; // save the last state
motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state
if (prev_motion_state == LOW && motion_state == HIGH) { // state change: LOW -> HIGH
Serial.println("Motion detected! Someone is in your room!");
String subject = "Email Notification from ESP32";
String textMsg = "This is an email sent from ESP32.\n";
textMsg += "Motion detected! Someone is in your room!";
gmail_send(subject, textMsg);
}
}
void gmail_send(String subject, String textMsg) {
// set the network reconnection option
MailClient.networkReconnect(true);
smtp.debug(1);
smtp.callback(smtpCallback);
Session_Config config;
// set the session config
config.server.host_name = SMTP_HOST;
config.server.port = SMTP_PORT;
config.login.email = SENDER_EMAIL;
config.login.password = SENDER_PASSWORD;
config.login.user_domain = F("127.0.0.1");
config.time.ntp_server = F("pool.ntp.org,time.nist.gov");
config.time.gmt_offset = 3;
config.time.day_light_offset = 0;
// declare the message class
SMTP_Message message;
// set the message headers
message.sender.name = F("ESP32");
message.sender.email = SENDER_EMAIL;
message.subject = subject;
message.addRecipient(F("To Whom It May Concern"), RECIPIENT_EMAIL);
message.text.content = textMsg;
message.text.transfer_encoding = "base64";
message.text.charSet = F("utf-8");
message.priority = esp_mail_smtp_priority::esp_mail_smtp_priority_low;
// set the custom message header
message.addHeader(F("Message-ID: <abcde.fghij@gmail.com>"));
// connect to the server
if (!smtp.connect(&config)) {
Serial.printf("Connection error, Status Code: %d, Error Code: %d, Reason: %s\n", smtp.statusCode(), smtp.errorCode(), smtp.errorReason().c_str());
return;
}
if (!smtp.isLoggedIn()) {
Serial.println("Not yet logged in.");
} else {
if (smtp.isAuthenticated())
Serial.println("Successfully logged in.");
else
Serial.println("Connected with no Auth.");
}
// start sending Email and close the session
if (!MailClient.sendMail(&smtp, &message))
Serial.printf("Error, Status Code: %d, Error Code: %d, Reason: %s\n", smtp.statusCode(), smtp.errorCode(), smtp.errorReason().c_str());
}
// callback function to get the Email sending status
void smtpCallback(SMTP_Status status) {
// print the current status
Serial.println(status.info());
// print the sending result
if (status.success()) {
Serial.println("----------------");
Serial.printf("Email sent success: %d\n", status.completedCount());
Serial.printf("Email sent failed: %d\n", status.failedCount());
Serial.println("----------------\n");
for (size_t i = 0; i < smtp.sendingResult.size(); i++) {
// get the result item
SMTP_Result result = smtp.sendingResult.getItem(i);
Serial.printf("Message No: %d\n", i + 1);
Serial.printf("Status: %s\n", result.completed ? "success" : "failed");
Serial.printf("Date/Time: %s\n", MailClient.Time.getDateTimeString(result.timestamp, "%B %d, %Y %H:%M:%S").c_str());
Serial.printf("Recipient: %s\n", result.recipients.c_str());
Serial.printf("Subject: %s\n", result.subject.c_str());
}
Serial.println("----------------\n");
// free the memory
smtp.sendingResult.clear();
}
}
Pasos R\u00e1pidos
- Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
- Conecta la placa ESP32 al sensor de movimiento
- Conecta la placa ESP32 a tu PC mediante un cable micro USB
- Abre Arduino IDE en tu PC.
- Selecciona la placa ESP32 correcta (p. ej. ESP32 Dev Module) y el puerto COM.
- Abre el Gestor de Bibliotecas haciendo clic en el icono Gestor de Bibliotecas en la barra de navegación izquierda de Arduino IDE.
- Busca ESP Mail Client, luego encuentra el ESP Mail Client creado por Mobizt.
- Haz clic en el botón Instalar para instalar la biblioteca ESP Mail Client.
- Copia el código anterior y ábrelo con Arduino IDE.
- Actualiza la información WiFi (SSID y contraseña) en el código modificando las constantes WIFI_SSID y WIFI_PASSWORD para que coincidan con las credenciales de tu red.
- Actualiza el correo electrónico del remitente y la contraseña en el código modificando las constantes SENDER_EMAIL y SENDER_PASSWORD para los detalles de tu cuenta de correo.
- Actualiza el correo del destinatario en el código modificando la constante RECIPIENT_EMAIL a tu propia dirección de correo. El correo del destinatario puede ser el mismo que el del remitente.
※ Nota:
- El correo electrónico del remitente DEBE ser Gmail
- La contraseña del remitente es la contraseña de aplicación que obtuviste en el paso anterior
- El correo electrónico del destinatario puede ser de cualquier tipo
- Haz clic en el botón Subir en el IDE de Arduino para subir el código al ESP32
- Abre el Monitor Serial
- Realiza un movimiento frente al sensor de movimiento
- Consulta el resultado en el Monitor Serial
COM6
Motion detected! Someone is in your room!
#### Email sent successfully
> C: Email sent successfully
----------------
Message sent success: 1
Message sent failed: 0
----------------
Message No: 1
Status: success
Date/Time: May 27, 2024 04:42:50
Recipient: xxxxxx@gmail.com
Subject: Email Notification from ESP32
----------------
Autoscroll
Clear output
9600 baud
Newline

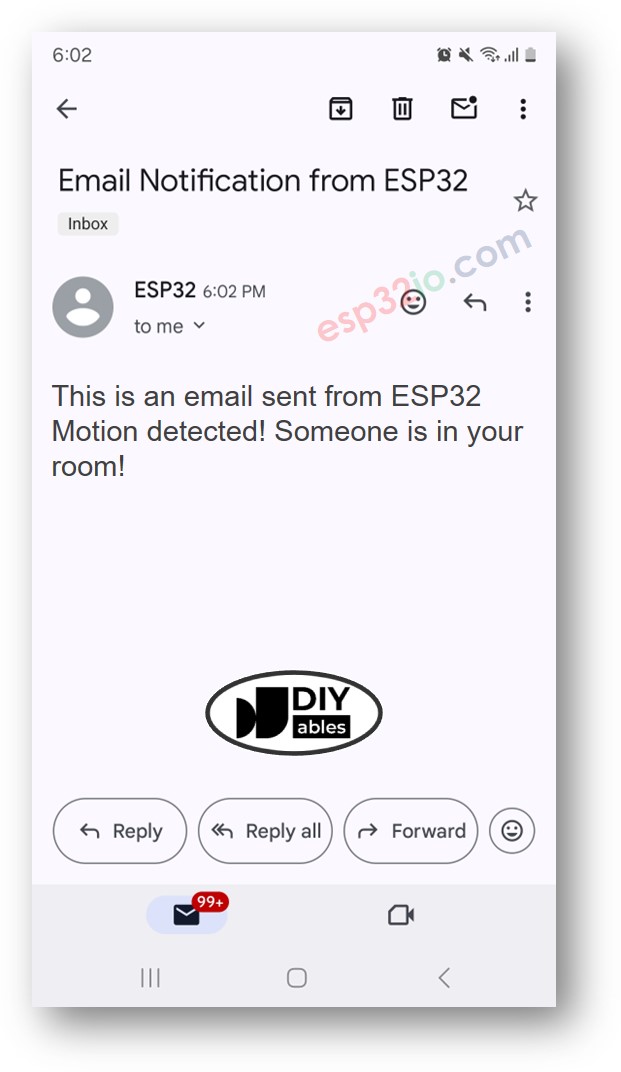

- Revise la bandeja de entrada del destinatario. Recibirá un correo electrónico como se muestra a continuación:
