ESP32 - Sensor de Temperatura y Humedad

Este tutorial le enseña cómo usar el ESP32 para leer la temperatura y la humedad de los sensores DHT11 o DHT22 y mostrarlas en el Monitor Serial.

Hardware Requerido

1	×	Módulo de Desarrollo ESP32 ESP-WROOM-32
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	DHT11 Módulo Sensor de Temperatura y Humedad
1	×	(Opcional) Temperature and Humidity Sensor DHT22
1	×	10 kΩ Resistor
1	×	Protoboard
1	×	Cables Puente
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del sensor de temperatura y humedad DHT11 y DHT22

En resumen, el sensor DHT22 es más preciso, tiene un rango mayor, pero es más caro que el DHT11. Veamos las similitudes y diferencias entre ellos.

Los bienes comunes

La misma disposición de pines
El mismo cableado para ESP32
Código ESP32 similar

Las diferencias

La tabla a continuación muestra las diferencias detalladas entre DHT11 y DHT22:

	DHT22	DHT11
The price	low cost	ultra low cost
The humidity range	0% to 100%	20% to 80%
The humidity accuracy	± 2% to 5%	5%
The temperature range	-40°C to 80°C	0°C to 50°C
The temperature accuracy	± 0.5°C	± 2°C
The reading rate	0.5Hz (one time per 2 seconds)	1Hz (one time per second)
Dimension	15.1mm x 25mm x 7.7mm	15.5mm x 12mm x 5.5mm
Operating Voltage	3 to 5V	3 to 5V

Pinout de DHT11 y DHT22

El sensor DHT11 y DHT22 incluye 4 pines:

Pin GND: conecta este pin a GND (0V)
Pin VCC: conecta este pin a VCC (3.3V o 5V)
Pin DATA: el pin se utiliza para comunicar entre el sensor y el ESP32
Pin NC: No conectado

Pinout del sensor de temperatura y humedad DHT11 y DHT22

Recomendamos encarecidamente utilizar los módulos de sensores DHT11 y DHT22. Los módulos tienen una resistencia integrada y solo tres pines: VCC, GND y DATA (o, alternativamente: +, -, y OUT).

Disposición de pines del módulo de temperatura y humedad DHT11 y DHT22

image source: diyables.io

El orden de los pines en el módulo puede ser diferente entre fabricantes. Por favor, verifique cuidadosamente las etiquetas de los pines impresas en el módulo.

Diagrama de cableado entre DHT11/DHT22 y ESP32

El cableado hacia el ESP32 es el mismo para ambos sensores. En su forma original, se requiere una resistencia de entre 5 kΩ y 10 kΩ para mantener la línea de datos en alto y para habilitar la comunicación entre el sensor y el ESP32.

ESP32 - Cableado del sensor DHT11

Diagrama de cableado del sensor DHT11 de temperatura y humedad para ESP32

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

ESP32 - Cableado del sensor DHT22

Diagrama de cableado del sensor de temperatura y humedad DHT22 para ESP32

This image is created using Fritzing. Click to enlarge image

ESP32 - Cableado del módulo DHT11

La mayoría de los módulos del sensor DHT22 tienen una resistencia integrada, por lo que no es necesario añadirla. Esto nos ahorra algo de cableado o de soldadura.

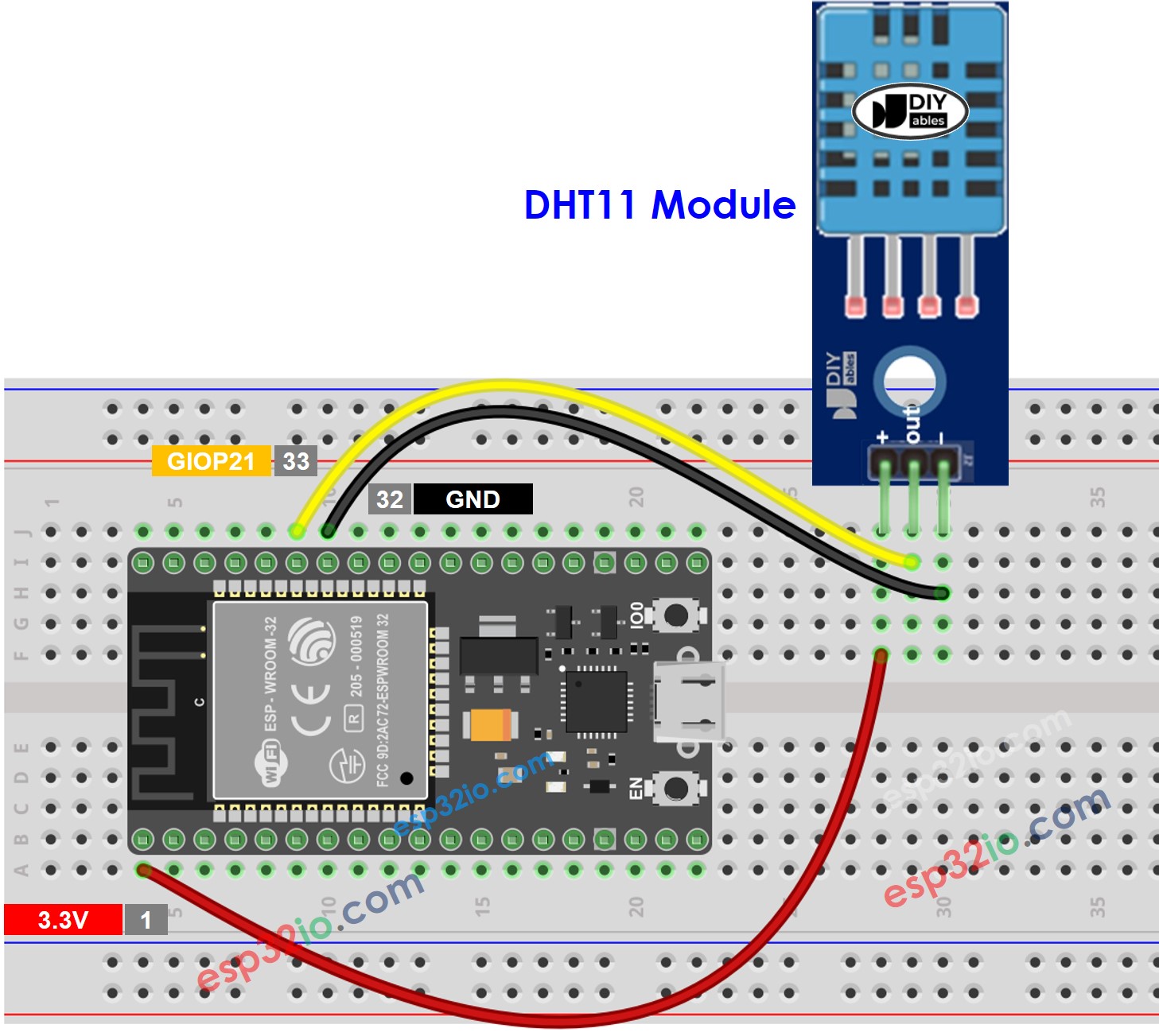

Diagrama de cableado del módulo DHT11 de temperatura y humedad para ESP32

This image is created using Fritzing. Click to enlarge image

Cableado del módulo ESP32-DHT22

La mayoría de los módulos de sensor DHT22 tienen una resistencia integrada, por lo que no necesitas añadirla. Eso nos ahorra algo de cableado o soldadura.

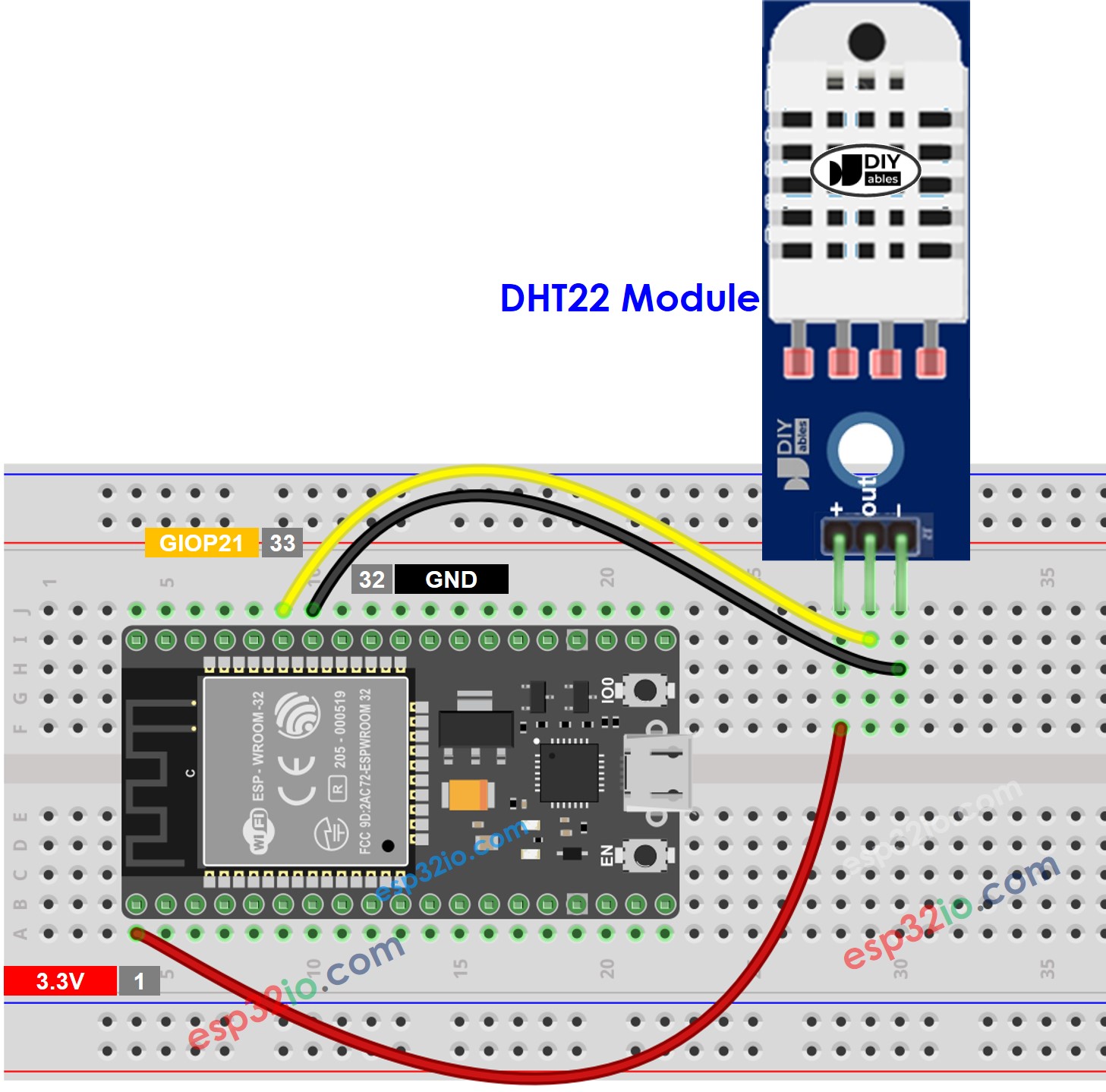

Diagrama de cableado del módulo de temperatura y humedad DHT22 para ESP32

This image is created using Fritzing. Click to enlarge image

Código ESP32 - DHT11

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-temperature-humidity-sensor */ #include <DHT.h> #define DHT_SENSOR_PIN 21 // ESP32 pin GPIO21 connected to DHT11 sensor #define DHT_SENSOR_TYPE DHT11 DHT dht_sensor(DHT_SENSOR_PIN, DHT_SENSOR_TYPE); void setup() { Serial.begin(9600); dht_sensor.begin(); // initialize the DHT sensor } void loop() { // read humidity float humi = dht_sensor.readHumidity(); // read temperature in Celsius float tempC = dht_sensor.readTemperature(); // read temperature in Fahrenheit float tempF = dht_sensor.readTemperature(true); // check whether the reading is successful or not if ( isnan(tempC) || isnan(tempF) || isnan(humi)) { Serial.println("Failed to read from DHT sensor!"); } else { Serial.print("Humidity: "); Serial.print(humi); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(tempC); Serial.print("°C ~ "); Serial.print(tempF); Serial.println("°F"); } // wait a 2 seconds between readings delay(2000); }

Código ESP32 - DHT22

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-temperature-humidity-sensor */ #include <DHT.h> #define DHT_SENSOR_PIN 21 // ESP32 pin GPIO21 connected to DHT22 sensor #define DHT_SENSOR_TYPE DHT22 DHT dht_sensor(DHT_SENSOR_PIN, DHT_SENSOR_TYPE); void setup() { Serial.begin(9600); dht_sensor.begin(); // initialize the DHT sensor } void loop() { // read humidity float humi = dht_sensor.readHumidity(); // read temperature in Celsius float tempC = dht_sensor.readTemperature(); // read temperature in Fahrenheit float tempF = dht_sensor.readTemperature(true); // check whether the reading is successful or not if ( isnan(tempC) || isnan(tempF) || isnan(humi)) { Serial.println("Failed to read from DHT sensor!"); } else { Serial.print("Humidity: "); Serial.print(humi); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(tempC); Serial.print("°C ~ "); Serial.print(tempF); Serial.println("°F"); } // wait a 2 seconds between readings delay(2000); }

Los dos códigos anteriores tienen solo una línea diferente.

Pasos R\u00e1pidos

Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en el IDE de Arduino.
Realiza el cableado como en la imagen de arriba.
Conecta la placa ESP32 a tu PC mediante un cable micro USB.
Abre el IDE de Arduino en tu PC.
Selecciona la placa ESP32 correcta (p. ej. ESP32 Dev Module) y el puerto COM.
Haz clic en el icono Librerías en la barra izquierda del IDE de Arduino.
Escribe “DHT” en la caja de búsqueda, luego busca la biblioteca del sensor DHT de Adafruit
Instala la biblioteca haciendo clic en el botón Instalar.

Aparece una ventana que te pide instalar las dependencias de la biblioteca.
Instala todas las dependencias de la biblioteca haciendo clic en el botón Instalar todo.

Biblioteca unificada de sensores de Adafruit para ESP32

Copia uno de los códigos anteriores y ábrelo con el IDE de Arduino
Compila y carga el código en la placa ESP32 haciendo clic en el botón Subir del IDE de Arduino
Haz que el sensor esté más frío o más caliente. Por ejemplo, colocando el sensor cerca de una taza de café caliente
Mira el resultado en el Monitor Serial. Se muestra a continuación:

COM6

Send

Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
