ESP32 - Ethernet
Este tutorial explica cómo usar el módulo Ethernet W5500 para conectar el ESP32 a Internet o a su red LAN. En detalle, aprenderemos:
- Cómo conectar ESP32 al módulo Ethernet W5500
- Cómo programar ESP32 para hacer una solicitud HTTP a través de Ethernet
- Cómo programar ESP32 para crear un servidor web simple a través de Ethernet
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del módulo Ethernet W5500
El módulo Ethernet W5500 tiene dos interfaces:
- Interfaz RJ45: para conectar al router/switch mediante cable Ethernet

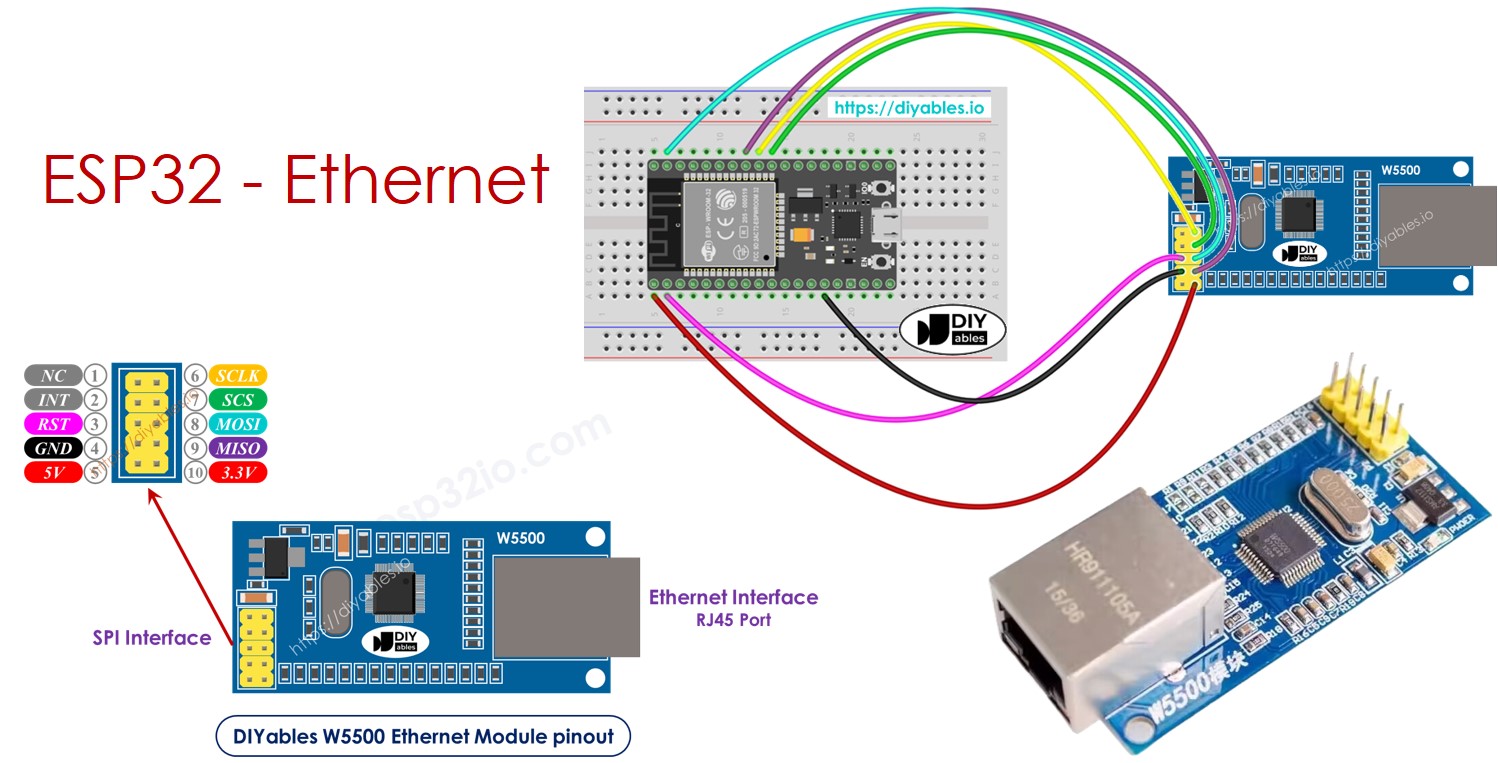

- Interfaz SPI: para conectar a la placa ESP32, incluyendo 10 pines:
- Pin NC: dejar este pin sin conexión.
- Pin INT: dejar este pin sin conexión.
- Pin RST: pin de reset, conectar este pin al pin EN del ESP32.
- Pin GND: conectar este pin al pin GND del ESP32.
- Pin 5V: dejar este pin sin conexión.
- Pin 3.3V: conectar este pin al pin 3.3V del ESP32.
- Pin MISO: conectar este pin al pin MISO SPI del ESP32.
- Pin MOSI: conectar este pin al pin MOSI SPI del ESP32.
- Pin SCS: conectar este pin al pin CS SPI del ESP32.
- Pin SCLK: conectar este pin al pin SCK SPI del ESP32.
image source: diyables.io

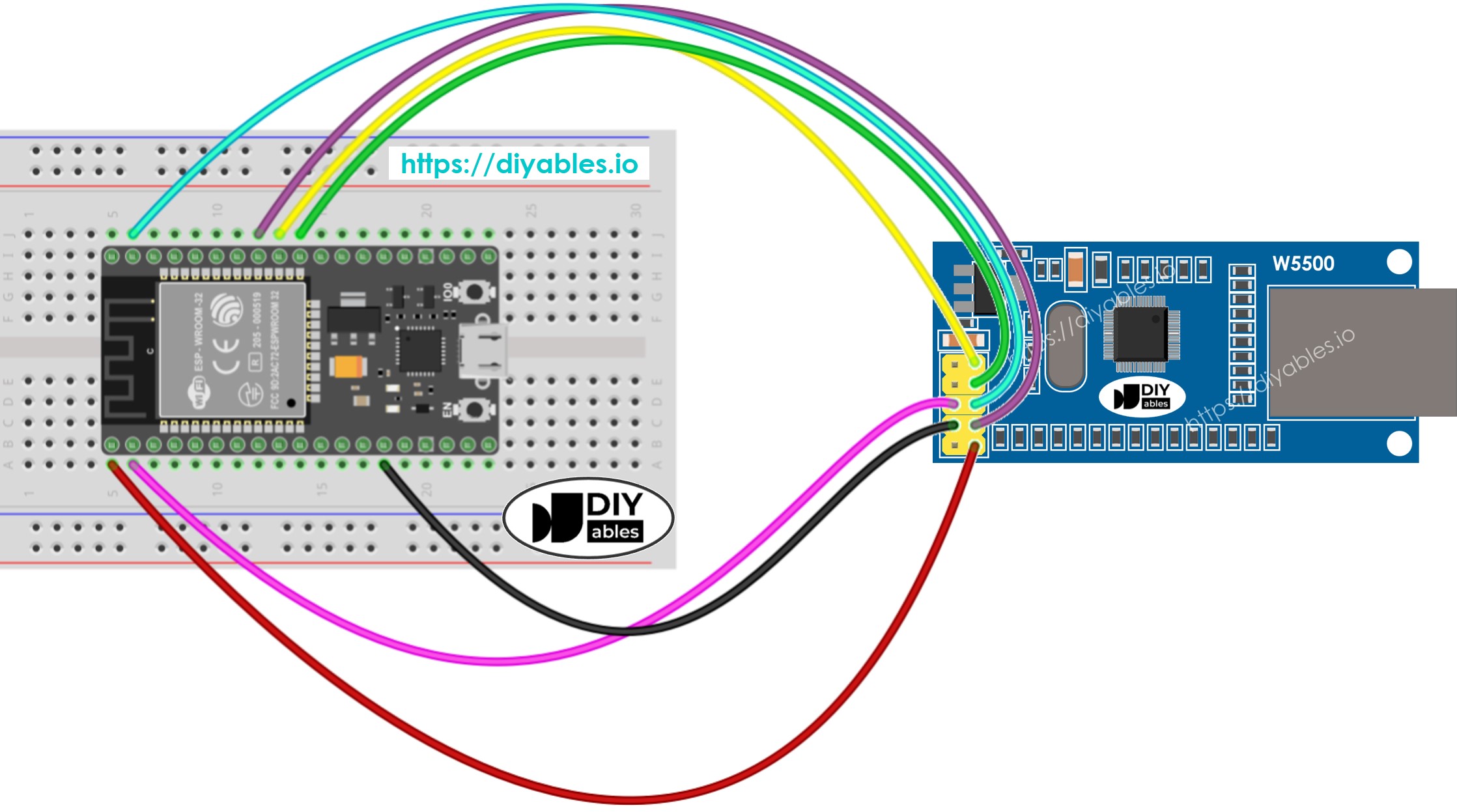

Diagrama de cableado entre ESP32 y el módulo Ethernet W5500
This image is created using Fritzing. Click to enlarge image
Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.
image source: diyables.io
Código ESP32 para el módulo Ethernet - Realizar una solicitud HTTP a través de Ethernet
El código siguiente funciona como un cliente web, realizando solicitudes HTTP al servidor web en http://example.com/.
/*
* Este código de ESP32 fue desarrollado por es.newbiely.com
* Este código de ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/esp32/esp32-ethernet
*/
#include <SPI.h>
#include <Ethernet.h>
// replace the MAC address below by the MAC address printed on a sticker on the Arduino Shield 2
byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xEF };
EthernetClient client;
int HTTP_PORT = 80;
String HTTP_METHOD = "GET"; // or POST
char HOST_NAME[] = "example.com";
String PATH_NAME = "/";
void setup() {
Serial.begin(9600);
delay(1000);
Serial.println("ESP32 - Ethernet Tutorial");
// initialize the Ethernet shield using DHCP:
if (Ethernet.begin(mac) == 0) {
Serial.println("Failed to obtaining an IP address");
// check for Ethernet hardware present
if (Ethernet.hardwareStatus() == EthernetNoHardware)
Serial.println("Ethernet shield was not found");
// check for Ethernet cable
if (Ethernet.linkStatus() == LinkOFF)
Serial.println("Ethernet cable is not connected.");
while (true)
;
}
// connect to web server on port 80:
if (client.connect(HOST_NAME, HTTP_PORT)) {
// if connected:
Serial.println("Connected to server");
// make a HTTP request:
// send HTTP header
client.println(HTTP_METHOD + " " + PATH_NAME + " HTTP/1.1");
client.println("Host: " + String(HOST_NAME));
client.println("Connection: close");
client.println(); // end HTTP header
while (client.connected()) {
if (client.available()) {
// read an incoming byte from the server and print it to serial monitor:
char c = client.read();
Serial.print(c);
}
}
// the server's disconnected, stop the client:
client.stop();
Serial.println();
Serial.println("disconnected");
} else { // if not connected:
Serial.println("connection failed");
}
}
void loop() {
}
Pasos R\u00e1pidos
- Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
- Realiza el cableado entre el módulo Ethernet y ESP32 tal como el diagrama de cableado anterior.
- Conecta el ESP32 al PC mediante un cable USB.
- Conecta el módulo Ethernet a tu router/switch mediante un cable Ethernet.
- Abre Arduino IDE en tu PC.
- Selecciona la placa ESP32 correcta (p. ej. ESP32 Dev Module) y el puerto COM.

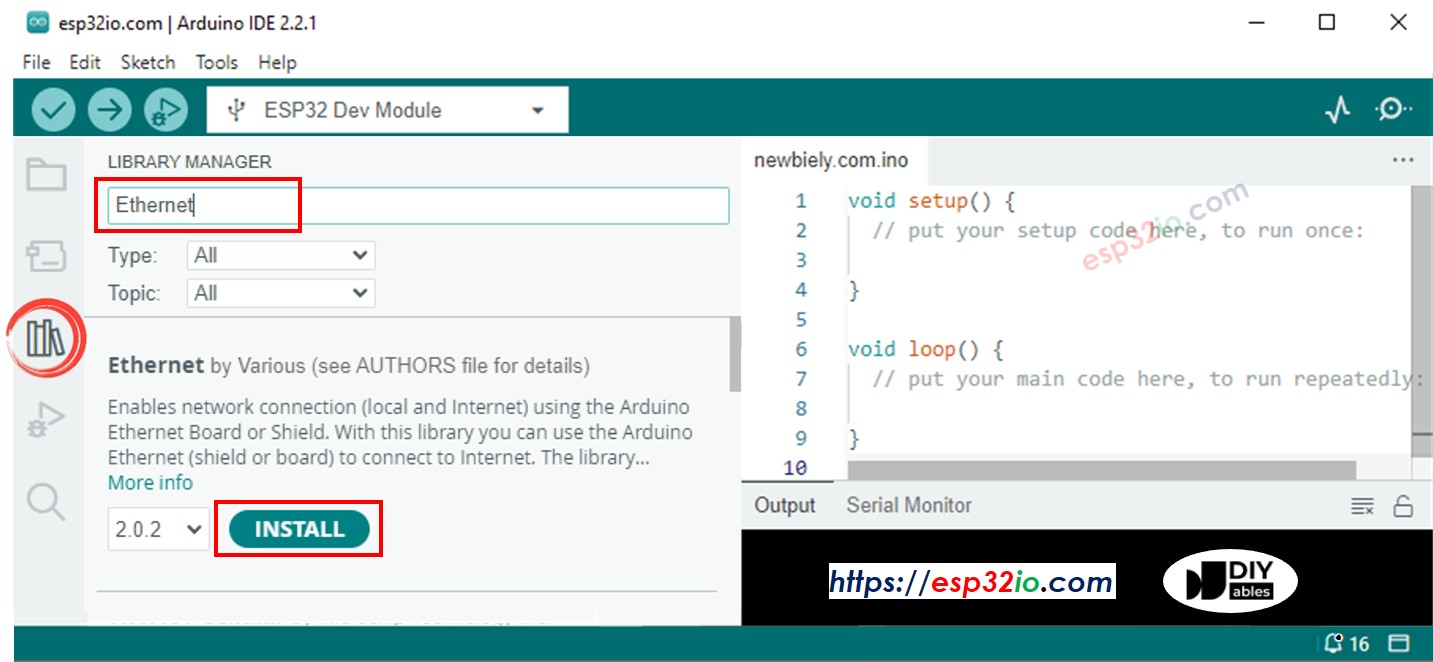

- Haz clic en el icono Bibliotecas en la barra izquierda del IDE de Arduino.
- Busca “Ethernet”, luego encuentra la biblioteca Ethernet de Various.
- Haz clic en el botón Instalar para instalar la biblioteca Ethernet.
- Abre Serial en el IDE de Arduino
- Copia el código anterior y pégalo en el IDE de Arduino
- Haz clic en el botón Subir en el IDE de Arduino para subir el código al ESP32
- Consulta el resultado en el Monitor Serial; se muestra a continuación
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
ESP32 - Ethernet Tutorial
Connected to server
HTTP/1.1 200 OK
Accept-Ranges: bytes
Age: 208425
Cache-Control: max-age=604800
Content-Type: text/html; charset=UTF-8
Date: Fri, 12 Jul 2024 07:08:42 GMT
Etag: "3147526947"
Expires: Fri, 19 Jul 2024 07:08:42 GMT
Last-Modified: Thu, 17 Oct 2019 07:18:26 GMT
Server: ECAcc (lac/55B8)
Vary: Accept-Encoding
X-Cache: HIT
Content-Length: 1256
Connection: close
<!doctype html>
<html>
<head>
<title>Example Domain</title>
<meta charset="utf-8" />
<meta http-equiv="Content-type" content="text/html; charset=utf-8" />
<meta name="viewport" content="width=device-width, initial-scale=1" />
</head>
<body>
<div>
<h1>Example Domain</h1>
<p>This domain is for use in illustrative examples in documents. You may use this
domain in literature without prior coordination or asking for permission.</p>
<p><a href="https://www.iana.org/domains/example">More information...</a></p>
</div>
</body>
</html>
disconnected
※ Nota:
Si hay otro dispositivo en la misma red local con la misma dirección MAC, podría no funcionar.
Código ESP32 para el módulo Ethernet - Servidor web
El siguiente código transforma el ESP32 en un servidor web que responde a los navegadores web con una página web simple.
/*
* Este código de ESP32 fue desarrollado por es.newbiely.com
* Este código de ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/esp32/esp32-ethernet
*/
#include <SPI.h>
#include <Ethernet.h>
// replace the MAC address below by the MAC address printed on a sticker on the Arduino Shield 2
byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xEF };
EthernetServer server(80);
void setup() {
Serial.begin(9600);
delay(1000);
Serial.println("ESP32 - Ethernet Tutorial");
// initialize the Ethernet shield using DHCP:
if (Ethernet.begin(mac) == 0) {
Serial.println("Failed to obtaining an IP address");
// check for Ethernet hardware present
if (Ethernet.hardwareStatus() == EthernetNoHardware)
Serial.println("Ethernet shield was not found");
// check for Ethernet cable
if (Ethernet.linkStatus() == LinkOFF)
Serial.println("Ethernet cable is not connected.");
while (true)
;
}
server.begin();
Serial.print("ESP32 - Web Server IP Address: ");
Serial.println(Ethernet.localIP());
}
void loop() {
// listen for incoming clients
EthernetClient client = server.available();
if (client) {
Serial.println("new client");
// an HTTP request ends with a blank line
bool currentLineIsBlank = true;
while (client.connected()) {
if (client.available()) {
char c = client.read();
Serial.write(c);
// if you've gotten to the end of the line (received a newline
// character) and the line is blank, the HTTP request has ended,
// so you can send a reply
if (c == '\n' && currentLineIsBlank) {
// send a standard HTTP response header
client.println("HTTP/1.1 200 OK");
client.println("Content-Type: text/html");
client.println("Connection: close"); // the connection will be closed after completion of the response
client.println();
client.println("<!DOCTYPE HTML>");
client.println("<html>");
client.println("<body>");
client.println("<h1>ESP32 Web Server with Ethernet</h1>");
client.println("</body>");
client.println("</html>");
break;
}
if (c == '\n') {
// you're starting a new line
currentLineIsBlank = true;
} else if (c != '\r') {
// you've gotten a character on the current line
currentLineIsBlank = false;
}
}
}
// give the web browser time to receive the data
delay(1);
// close the connection:
client.stop();
Serial.println("client disconnected");
}
}
Pasos R\u00e1pidos
- Copia el código anterior y pégalo en el IDE de Arduino.
- Haz clic en el botón Subir en el IDE de Arduino para cargar el código en ESP32.
- Consulta el resultado en el Monitor Serial; se muestra a continuación.
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
ESP32 - Ethernet Tutorial
ESP32 - Web Server IP Address: 192.168.0.2

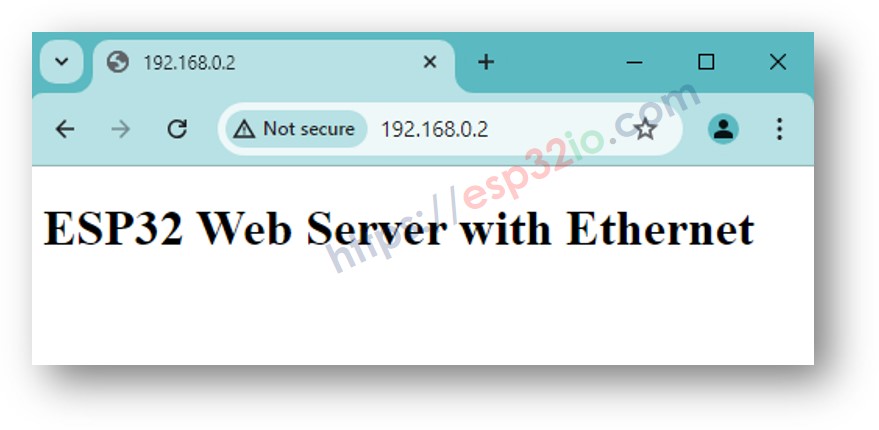

- Copia la dirección IP anterior mencionada arriba y pégala en la barra de direcciones de un navegador web; verás una página simple servida por ESP32 como se muestra a continuación:
