ESP32 - Relé de sensor de gas

En este tutorial, exploraremos la utilización del ESP32 junto con un sensor de gas y un relé para activar un ventilador o una sirena al detectar varios gases potencialmente peligrosos como GLP (gas licuado de petróleo), humo, alcohol, propano, hidrógeno, metano, monóxido de carbono y otras sustancias inflamables.

Hardware Requerido

1	×	Módulo de Desarrollo ESP32 ESP-WROOM-32
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Sensor de Gas MQ2
1	×	Relé
1	×	Cables Puente
1	×	(Opcional) 12V Ventilador de Refrigeración
1	×	(Opcional) 12V Alarm Siren Horn
1	×	(Opcional) Adaptador de Corriente 12V
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del relé y del sensor de gas MQ-2

¿No estás familiarizado con el relé y el sensor de gas MQ-2, incluyendo sus pines, funcionalidad y programación? Explora tutoriales completos sobre estos temas a continuación:

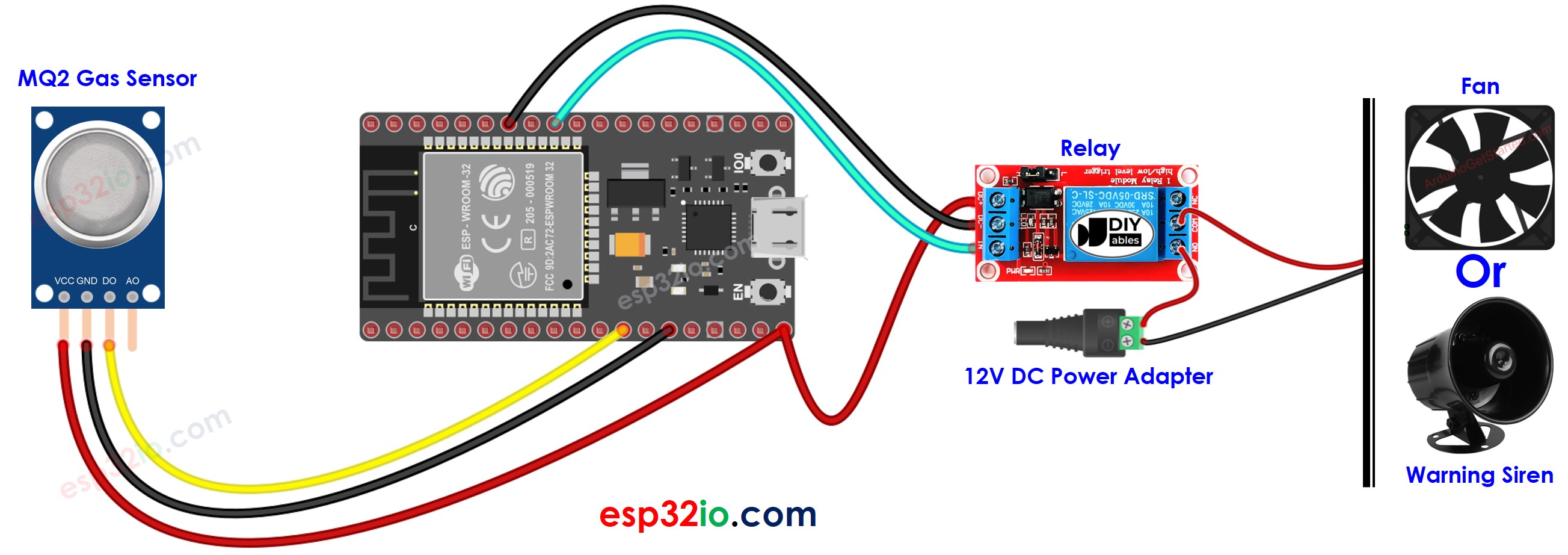

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

Código ESP32

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-gas-sensor-relay */ #define DO_PIN 14 // The ESP32 pin GPIO14 connected to DO pin of the MQ2 sensor #define RELAY_PIN 18 // The ESP32 pin GPIO18 connected to relay void setup() { // initialize serial communication Serial.begin(9600); // initialize the ESP32's pin as an input pinMode(DO_PIN, INPUT); pinMode(RELAY_PIN, OUTPUT); Serial.println("Warming up the MQ2 sensor"); delay(20000); // wait for the MQ2 to warm up } void loop() { int gasState = digitalRead(DO_PIN); if (gasState == HIGH) { Serial.println("The gas is NOT present"); digitalWrite(RELAY_PIN, LOW); // turn off } else { Serial.println("The gas is present"); digitalWrite(RELAY_PIN, HIGH); // turn on } }

Pasos R\u00e1pidos

Si esta es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
Haz el cableado tal como se muestra en la imagen de arriba.
Conecta la placa ESP32 a tu PC mediante un cable micro USB
Abre Arduino IDE en tu PC.
Selecciona la placa ESP32 correcta (p. ej. ESP32 Dev Module) y el puerto COM.
Conecta ESP32 al PC mediante un cable USB
Abre Arduino IDE, selecciona la placa y el puerto correctos
Copia el código anterior y ábrelo con Arduino IDE
Haz clic en el botón Subir en Arduino IDE para subir el código al ESP32

Mueve tu mano frente al sensor
Observa el cambio en el estado del relé

Explicación del código

¡Lee la explicación línea por línea en las líneas de comentario del código fuente!

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
