ESP32 - RFID - Cerradura electromagnética
En este tutorial, vamos a aprender a crear un sistema de cerradura de puertas basado en RFID utilizando ESP32, un lector RFID RC522 y una cerradura electromagnética.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del módulo RFID/NFC RC522 y la cerradura electromagnética
¿No estás familiarizado con el módulo RFID/NFC RC522 y la cerradura electromagnética, incluyendo su asignación de pines, funcionalidad y programación? Explora tutoriales completos sobre estos temas a continuación:

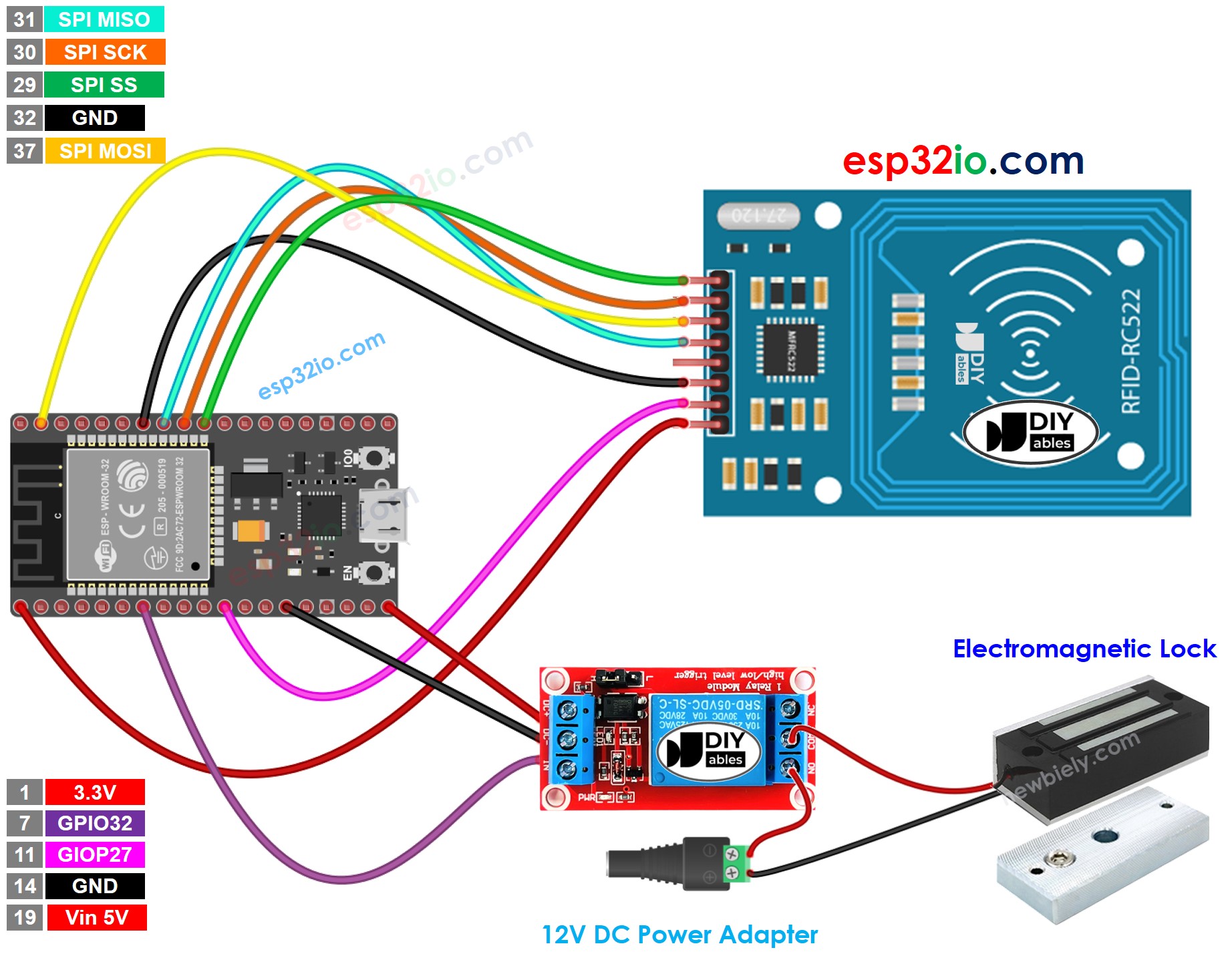

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.
※ Nota:
El orden de los pines puede variar según los fabricantes. UTILICE SIEMPRE las etiquetas impresas en el módulo. La imagen anterior muestra la disposición de pines de los módulos del fabricante DIYables.
Código ESP32 - Etiqueta RFID única
/*
* Este código de ESP32 fue desarrollado por es.newbiely.com
* Este código de ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/esp32/esp32-rfid-electromagnetic-lock
*/
#include <SPI.h>
#include <MFRC522.h>
#define SS_PIN 5 // ESP32 pin GPIO5
#define RST_PIN 27 // ESP32 pin GPIO27
#define RELAY_PIN 32 // ESP32 pin GPIO32 controls the electromagnetic lock via therelay
MFRC522 rfid(SS_PIN, RST_PIN);
byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF};
void setup() {
Serial.begin(9600);
SPI.begin(); // init SPI bus
rfid.PCD_Init(); // init MFRC522
pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output.
digitalWrite(RELAY_PIN, LOW); // deactivate the electromagnetic lock => locked
Serial.println("Tap RFID Tag on reader");
}
void loop() {
if (rfid.PICC_IsNewCardPresent()) { // new tag is available
if (rfid.PICC_ReadCardSerial()) { // NUID has been readed
MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak);
if (rfid.uid.uidByte[0] == authorizedUID[0] &&
rfid.uid.uidByte[1] == authorizedUID[1] &&
rfid.uid.uidByte[2] == authorizedUID[2] &&
rfid.uid.uidByte[3] == authorizedUID[3] ) {
Serial.println("Authorized Tag");
digitalWrite(RELAY_PIN, LOW); // deactivate the electromagnetic lock => unlocked
delay(2000);
digitalWrite(RELAY_PIN, HIGH); // activate the electromagnetic lock => locked
}
else
{
Serial.print("Unauthorized Tag:");
for (int i = 0; i < rfid.uid.size; i++) {
Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " ");
Serial.print(rfid.uid.uidByte[i], HEX);
}
Serial.println();
}
rfid.PICC_HaltA(); // halt PICC
rfid.PCD_StopCrypto1(); // stop encryption on PCD
}
}
}
Pasos R\u00e1pidos
- Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
- Realiza el cableado como en la imagen de arriba.
- Conecta la placa ESP32 a tu PC mediante un cable micro USB.
- Abre Arduino IDE en tu PC.
- Selecciona la placa ESP32 correcta (p. ej. ESP32 Dev Module) y el puerto COM.
Dado que el UID normalmente no está impreso en la etiqueta RFID, el primer paso que debemos dar es averiguar el UID de la etiqueta. Esto se puede hacer mediante:
- Copia el código anterior y ábrelo con el IDE de Arduino.
- Haz clic en el botón Subir en el IDE de Arduino para subir el código al ESP32.
- Abre el Monitor Serial.
- Acerca una etiqueta RFID al módulo RFID-RC522.
- Obtén el UID en el Monitor Serial.
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Tap RFID Tag on reader
Unauthorized Tag: 51 3D C1 AC
Después de haber obtenido UID:
- Actualiza UID en la línea 18 del código anterior. Por ejemplo, cambia byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF}; a byte authorizedUID[4] = {0x51, 0x3D, 0xC1, 0xAC};
- Vuelve a subir el código al ESP32.
- Acerca una etiqueta RFID al módulo RFID-RC522.
- Ver la salida en el Monitor Serial.
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Tap RFID Tag on reader
Authorized Tag
- Acerca otra etiqueta RFID al módulo RFID-RC522
- Ver la salida en el Monitor Serial
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Tap RFID Tag on reader
Authorized Tag
Unauthorized Tag: 5D 11 1A D3
Código ESP32 - Múltiples Etiquetas RFID
Podemos permitir que múltiples etiquetas RFID/NFC activen la cerradura electromagnética. El código a continuación utiliza dos etiquetas como ejemplo.
/*
* Este código de ESP32 fue desarrollado por es.newbiely.com
* Este código de ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/esp32/esp32-rfid-electromagnetic-lock
*/
#include <SPI.h>
#include <MFRC522.h>
#define SS_PIN 5 // ESP32 pin GPIO5
#define RST_PIN 27 // ESP32 pin GPIO27
#define RELAY_PIN 32 // ESP32 pin GPIO32 controls the electromagnetic lock via therelay
MFRC522 rfid(SS_PIN, RST_PIN);
byte authorizedUID1[4] = {0x51, 0x3D, 0xC1, 0xAC};
byte authorizedUID2[4] = {0x30, 0x01, 0x8B, 0x15};
void setup() {
Serial.begin(9600);
SPI.begin(); // init SPI bus
rfid.PCD_Init(); // init MFRC522
pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output.
digitalWrite(RELAY_PIN, LOW); // deactivate the electromagnetic lock => locked
Serial.println("Tap RFID Tag on reader");
}
void loop() {
if (rfid.PICC_IsNewCardPresent()) { // new tag is available
if (rfid.PICC_ReadCardSerial()) { // NUID has been readed
MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak);
if (rfid.uid.uidByte[0] == authorizedUID1[0] &&
rfid.uid.uidByte[1] == authorizedUID1[1] &&
rfid.uid.uidByte[2] == authorizedUID1[2] &&
rfid.uid.uidByte[3] == authorizedUID1[3] ) {
Serial.println("Authorized Tag 1");
digitalWrite(RELAY_PIN, LOW); // deactivate the electromagnetic lock => unlocked
delay(2000);
digitalWrite(RELAY_PIN, HIGH); // activate the electromagnetic lock => locked
}
else
if (rfid.uid.uidByte[0] == authorizedUID2[0] &&
rfid.uid.uidByte[1] == authorizedUID2[1] &&
rfid.uid.uidByte[2] == authorizedUID2[2] &&
rfid.uid.uidByte[3] == authorizedUID2[3] ) {
Serial.println("Authorized Tag 2");
digitalWrite(RELAY_PIN, LOW); // deactivate the electromagnetic lock => unlocked
delay(2000);
digitalWrite(RELAY_PIN, HIGH); // activate the electromagnetic lock => locked
}
else
{
Serial.print("Unauthorized Tag:");
for (int i = 0; i < rfid.uid.size; i++) {
Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " ");
Serial.print(rfid.uid.uidByte[i], HEX);
}
Serial.println();
}
rfid.PICC_HaltA(); // halt PICC
rfid.PCD_StopCrypto1(); // stop encryption on PCD
}
}
}
Realiza los mismos pasos que los descritos arriba, y luego acerca cada etiqueta una por una al módulo RFID-RC522. El resultado en el Monitor Serial se muestra a continuación:
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Tap RFID Tag on reader
Authorized Tag 2
Authorized Tag 1
