ESP32 - Sensor de luz que activa el relé

Este tutorial te enseña cómo usar ESP32, un sensor de luz y un relé para hacer un proyecto que:

Podemos ampliar este tutorial para encender automáticamente una tira de LED o una bombilla cuando esté oscuro.

Hardware Requerido

1×38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1×(Alternativo) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1×(Alternativo) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1×(Alternativo) ESP32 Uno-form board
1×(Alternativo) ESP32 S3 Uno-form board
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Sensor de Luz
1×10 kΩ Resistor
1×Relé
1×(Opcional) Cerradura de Solenoide
1×(Opcional) 12V Active Buzzer
1×(Opcional) 12V Ventilador de Refrigeración
1×(Opcional) 12V Warning Light Bright Waterproof
1×Adaptador de Corriente 12V
1×Protoboard
1×Cables Puente
1×(Opcional) Conector de Alimentación DC
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1×(Recomendado) Breakout Expansion Board for ESP32
1×(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1×DIYables ESP32 Starter Kit (ESP32 included)
1×DIYables ESP32 S3 Starter Kit (ESP32 S3 included)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

El sensor de luz LDR es muy asequible, pero requiere una resistencia para el cableado, lo que puede hacer que la instalación sea más compleja. Para simplificar el cableado, puedes usar un módulo de sensor de luz LDR como alternativa.

Acerca de Relé y Sensor de Luz

Tenemos tutoriales específicos sobre el relé y el sensor de luz. Cada tutorial contiene información detallada e instrucciones paso a paso sobre la disposición de pines de hardware, el principio de funcionamiento, la conexión de cableado al ESP32 y el código para ESP32... Obtén más información sobre ellos en los siguientes enlaces:

Diagrama de Cableado

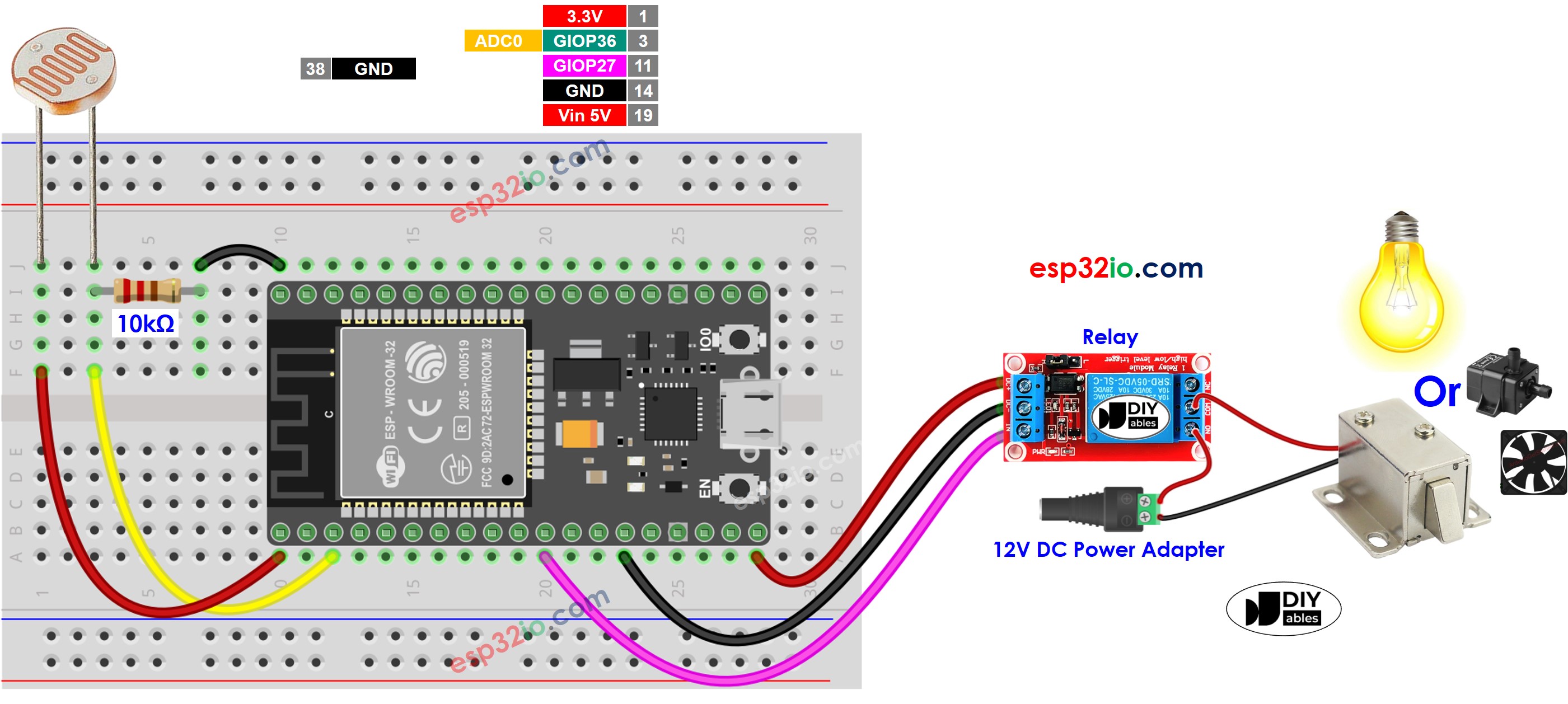

Diagrama de cableado del ESP32: sensor de luz, relé y bombilla

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

Código ESP32

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-light-sensor-triggers-relay */ #define LIGHT_SENSOR_PIN 36 // ESP32 pin GPIO36 (ADC0) connected to light sensor #define RELAY_PIN 27 // ESP32 pin GPIO27 connected to Relay #define ANALOG_THRESHOLD 500 void setup() { // set the ADC attenuation to 11 dB (up to ~3.3V input) analogSetAttenuation(ADC_11db); pinMode(RELAY_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { int analogValue = analogRead(LIGHT_SENSOR_PIN); // read the value on analog pin if (analogValue < ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Pasos R\u00e1pidos

  • Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
  • Realiza el cableado como en la imagen de arriba.
  • Conecta la placa ESP32 a tu PC mediante un cable micro USB.
  • Abre Arduino IDE en tu PC.
  • Selecciona la placa ESP32 correcta (p. ej. ESP32 Dev Module) y el puerto COM.
  • Copia el código anterior y pégalo en Arduino IDE.
  • Compila y sube el código a la placa ESP32 haciendo clic en el botón Subir en Arduino IDE.
Arduino IDE Subir código
  • Emite luz al sensor
  • Observa el cambio en el estado del relé

Explicación del código línea por línea

El código ESP32 anterior contiene una explicación línea por línea. Por favor, lea los comentarios del código.

※ Nota:

Este tutorial utiliza la función analogRead() para leer valores de un ADC (Convertidor Analógico a Digital) conectado a un sensor de luz. El ADC del ESP32 es adecuado para proyectos que NO requieren alta precisión. Sin embargo, para proyectos que requieren mediciones precisas, tenga en cuenta:

  • El ADC del ESP32 no es perfectamente preciso y podría necesitar calibración para obtener resultados correctos. Cada placa ESP32 puede ser un poco diferente, así que debe calibrar el ADC para cada placa individual.
  • La calibración puede ser difícil, especialmente para principiantes, y podría no siempre dar los resultados exactos que desea.

Para proyectos que requieren alta precisión, considere usar un ADC externo (p. ej. ADS1115) con el ESP32 o usar un Arduino, que tiene un ADC más fiable. Si aún desea calibrar el ADC del ESP32, consulte ESP32 ADC Calibration Driver

Relé vs módulo MOSFET

Un relé no es la única forma de conmutar un dispositivo. Si tu dispositivo funciona con corriente continua (CC), como una tira de LED de 12V, una cerradura de solenoide de 12V o un ventilador de 12V, un módulo MOSFET puede hacer el mismo trabajo.

Relé Módulo MOSFET
Qué puede hacer encender o apagar el dispositivo encender o apagar el dispositivo, y ajustar su potencia (PWM)
Ruido al conmutar un clic cada vez ningún ruido
Velocidad de conmutación lenta, unos pocos milisegundos muy rápida
Vida útil los contactos se desgastan tras muchas conmutaciones nada se mueve, así que dura mucho
Tipo de corriente CA o CC solo CC
Alimentación del dispositivo cualquier tensión que admita el relé unos 6V o más
Aislamiento del ESP32 sí, entre bobina y contactos sí, con el optoacoplador PC817
Ideal para dispositivos de CA, o un simple ON/OFF dispositivos de CC, o regulación de brillo y velocidad

Tanto el relé como el módulo MOSFET se activan cuando el pin del ESP32 está en HIGH. El pin del ESP32 da solo 3.3V, pero es suficiente: el LED del optoacoplador del módulo necesita solo unos pocos miliamperios. Así que, para un simple ON/OFF, el código de arriba sigue igual. Solo cambia el cableado. Para dispositivos conectados a la red eléctrica de CA, usa siempre el relé.

Para aprender el pinout, el cableado, el código PWM y los consejos de seguridad del módulo MOSFET, consulta el tutorial ESP32 - Módulo MOSFET.

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
