ESP32 - Sensor táctil - LED

Este tutorial le enseña cómo usar el ESP32 para controlar un LED en función del estado del sensor táctil. En detalle:

Si se está tocando un sensor táctil, ESP32 enciende el LED
Si no se está tocando un sensor táctil, ESP32 apaga el LED

También tenemos otro tutorial: ESP32 - Sensor táctil que alterna el LED, que alterna el estado del LED entre encendido y apagado cuando se toca el sensor táctil.

Hardware Requerido

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativo) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativo) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativo) ESP32 Uno-form board
1	×	(Alternativo) ESP32 S3 Uno-form board
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Sensor Táctil
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	(Alternativo) Button and LED Kit
1	×	220Ω Resistor
1	×	Protoboard
1	×	Cables Puente
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Acerca de LED y sensor táctil

Tenemos tutoriales específicos sobre LED y sensor táctil. Cada tutorial contiene información detallada e instrucciones paso a paso sobre la distribución de pines de hardware, el principio de funcionamiento, la conexión de cableado al ESP32 y el código para ESP32... Obtenga más información sobre ellos en los siguientes enlaces:

Diagrama de Cableado

El diagrama de cableado con fuente de alimentación proveniente de un cable USB.

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

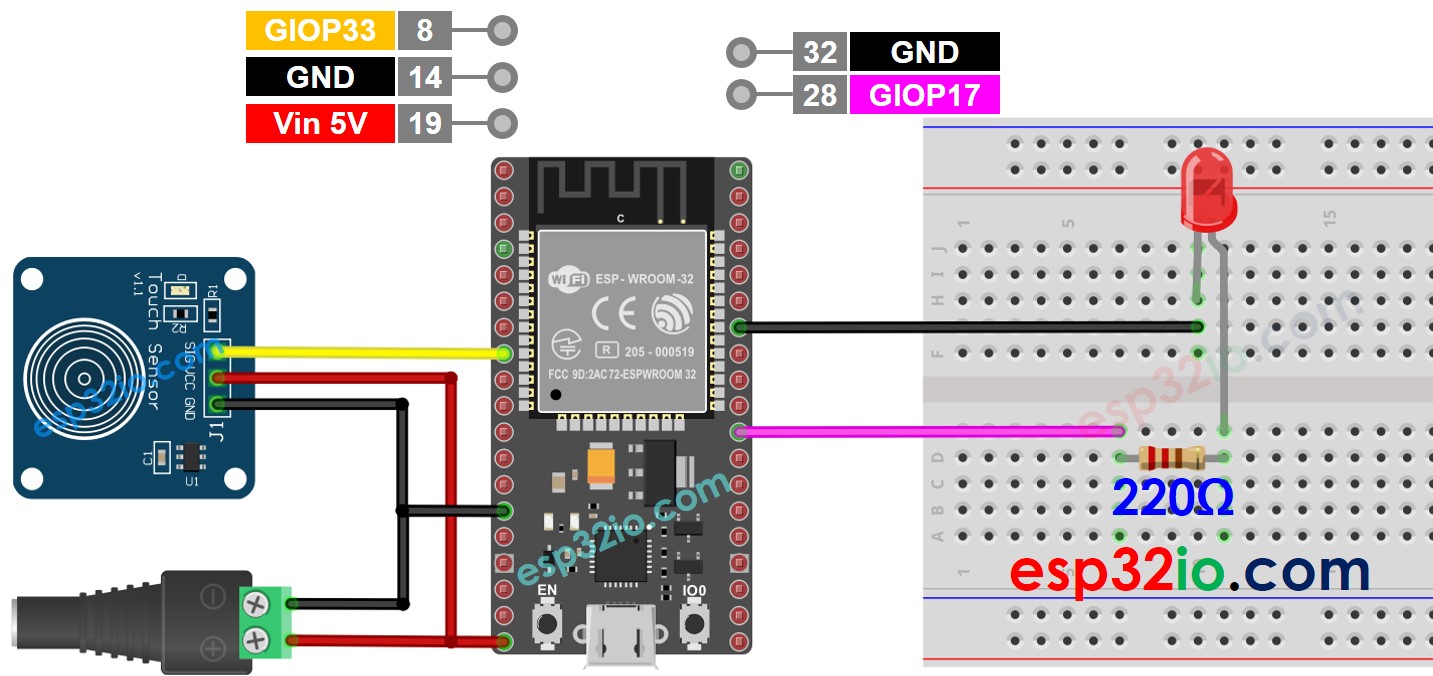

El diagrama de cableado con fuente de alimentación de un adaptador de 5 V

Diagrama de cableado del LED del sensor táctil ESP32: fuente de 5 V

This image is created using Fritzing. Click to enlarge image

Código ESP32

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-touch-sensor-led */ #define TOUCH_SENSOR_PIN 33 // ESP32 pin GPIO33 connected to the OUTPUT pin of touch sensor #define LED_PIN 17 // ESP32 pin GPIO17 connected to LED's pin void setup() { Serial.begin(9600); // initialize serial pinMode(TOUCH_SENSOR_PIN, INPUT); // set ESP32 pin to input mode pinMode(LED_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { int touchState = digitalRead(TOUCH_SENSOR_PIN); // read new state if (touchState == HIGH) { Serial.println("The sensor is being touched");; digitalWrite(LED_PIN, HIGH); // turn on } else if (touchState == LOW) { Serial.println("The sensor is untouched"); digitalWrite(LED_PIN, LOW); // turn off } }

Pasos R\u00e1pidos

Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
Haz el cableado como en la imagen de arriba.
Conecta la placa ESP32 a tu PC mediante un cable micro USB.
Abre Arduino IDE en tu PC.
Selecciona la placa ESP32 correcta (p. ej. ESP32 Dev Module) y el puerto COM.
Copia el código anterior y pégalo en Arduino IDE.
Compila y sube el código a la placa ESP32 haciendo clic en el botón Upload en el IDE de Arduino.

Toca y mantente tocando el sensor táctil durante varios segundos.
Observa el cambio del estado del LED.

Explicación del código línea por línea

El código ESP32 anterior contiene una explicación línea por línea. ¡Por favor, lea los comentarios del código!

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
