ESP32 - MG996R

En este tutorial, vamos a aprender a usar el servomotor MG996R de alto par con ESP32.

Hardware Requerido

1	×	Módulo de Desarrollo ESP32 ESP-WROOM-32
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Servomotor MG996R
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del servomotor

El servomotor MG996R es un servomotor de alto torque capaz de levantar hasta 15 kg de peso. El motor puede girar su eje de 0° a 180°, proporcionando un control preciso de la posición angular. Para información básica sobre servomotores, consulte el tutorial ESP32 - Servo Motor.

Disposición de pines

El servomotor MG996R utilizado en este ejemplo incluye tres pines:

Pin VCC: (típicamente rojo) debe conectarse a VCC (4.8 V – 7.2 V)
Pin GND: (típicamente negro o marrón) debe conectarse a GND (0 V)
Pin de señal: (típicamente amarillo o naranja) recibe la señal de control PWM desde un pin del ESP32.

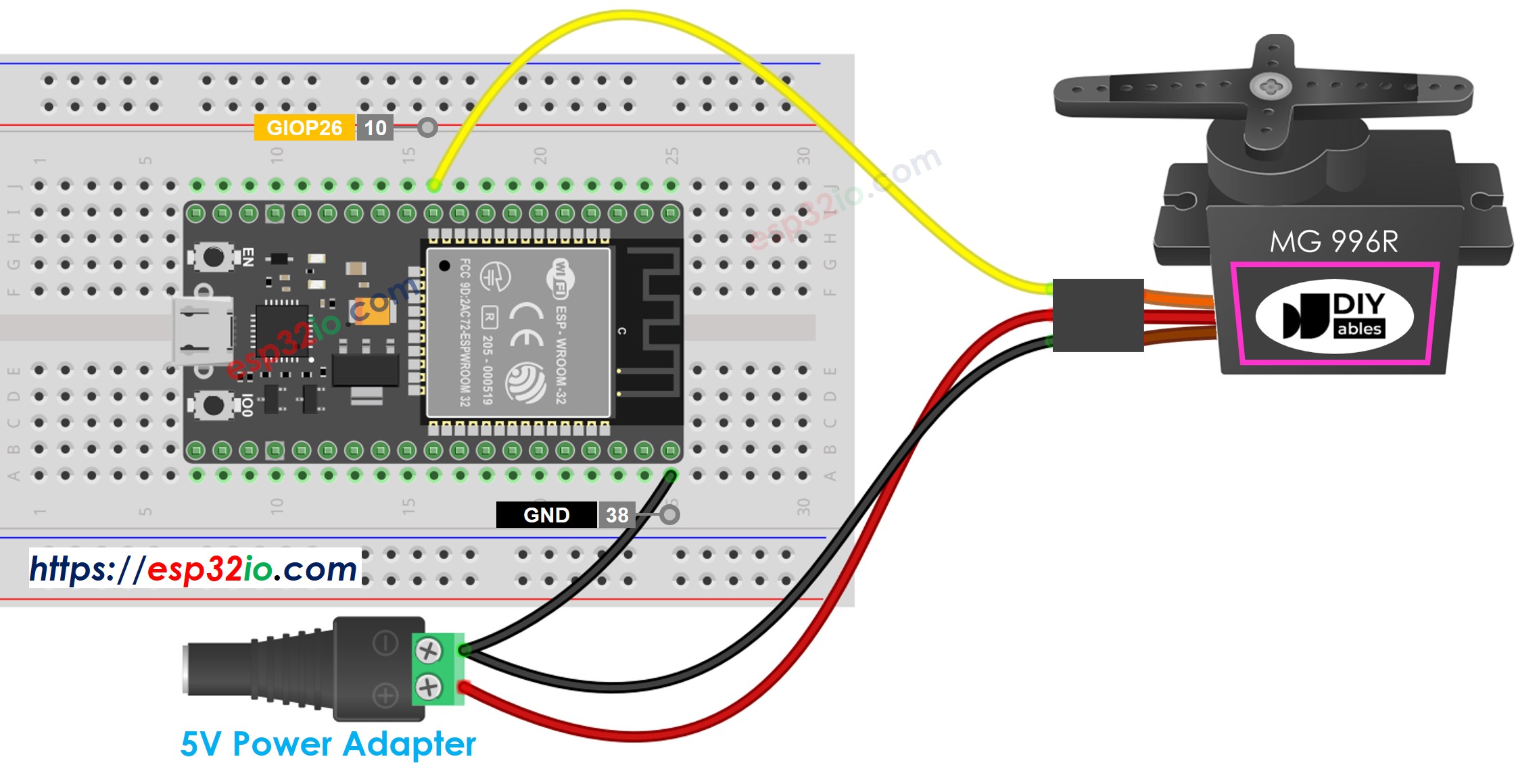

Diagrama de Cableado

Como el MG996R es un servomotor de alto par, consume mucha potencia. No debemos alimentar este motor a través del pin 5V del ESP32. En su lugar, debemos utilizar una fuente de alimentación externa para el servomotor MG996R.

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

Código ESP32

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-mg996r */ #include <ESP32Servo.h> Servo servo; // create servo object to control a servo void setup() { servo.attach(9); // attaches the servo on pin 9 to the servo objectư servo.write(0); // rotate slowly servo to 0 degrees immediately } void loop() { for (int angle = 0; angle <= 180; angle += 1) { // rotate slowly from 0 degrees to 180 degrees, one by one degree // in steps of 1 degree servo.write(angle); // control servo to go to position in variable 'angle' delay(10); // waits 10ms for the servo to reach the position } for (int angle = 180; angle >= 0; angle -= 1) { // rotate from 180 degrees to 0 degrees, one by one degree servo.write(angle); // control servo to go to position in variable 'angle' delay(10); // waits 10ms for the servo to reach the position } }

Pasos R\u00e1pidos

Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
Realiza el cableado como en la imagen de arriba.
Conecta la placa ESP32 a tu PC mediante un cable micro USB.
Abre Arduino IDE en tu PC.
Selecciona la placa ESP32 adecuada (p. ej. ESP32 Dev Module) y el puerto COM.
Haz clic en el icono Libraries en la barra izquierda del Arduino IDE.
Escribe ESP32Servo en la caja de búsqueda, luego busca la biblioteca de servo de Kevin Harrington y John K. Bennett.
Haz clic en el botón Install para instalar la biblioteca de servomotores para ESP32.

Conecta el ESP32 al PC mediante un cable USB
Abre Arduino IDE, selecciona la placa y el puerto correctos
Copia el código anterior y ábrelo con Arduino IDE
Haz clic en el botón Subir en Arduino IDE para subir el código al ESP32

Ver el resultado: El servomotor gira lentamente de 0° a 180° y luego vuelve a girar lentamente de 180° a 0°

Explicación del código

Puede encontrar la explicación en la línea de comentarios del código de Arduino anterior.

Cómo controlar la velocidad del servomotor

Al usar las funciones map() y millis(), podemos controlar la velocidad del servomotor de forma suave sin bloquear el resto del código

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-mg996r */ #include <ESP32Servo.h> Servo myServo; unsigned long MOVING_TIME = 3000; // moving time is 3 seconds unsigned long moveStartTime; int startAngle = 30; // 30° int stopAngle = 90; // 90° void setup() { myServo.attach(9); moveStartTime = millis(); // start moving // TODO: other code } void loop() { unsigned long progress = millis() - moveStartTime; if (progress <= MOVING_TIME) { long angle = map(progress, 0, MOVING_TIME, startAngle, stopAngle); myServo.write(angle); } // TODO: other code }

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
