ESP32 - Sirena
En este tutorial, vamos a aprender a programar el ESP32 para controlar una sirena y hacer que emita un sonido de advertencia y/o una luz.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca de Siren
Dependiendo del fabricante, una sirena puede emitir un sonido fuerte o una luz de advertencia, lo que la hace adecuada para un sistema de alarma. También está disponible en varios voltajes de funcionamiento. Este tutorial utilizará una sirena de 12 V, y otros voltajes serán similares.
Disposición de pines
La sirena de 12 V suele tener dos pines:
- Pin negativo (-) (negro): debe conectarse a la masa de la fuente de alimentación de CC
- Pin positivo (+) (rojo): debe conectarse al +12 V de la fuente de alimentación de CC
Cómo controlar una sirena
Si la sirena de 12 V está alimentada por una fuente de 12 V, emite sonido y/o luz de advertencia. Para controlar una sirena de 12 V, necesitamos usar un relé entre el ESP32 y la sirena de 12 V. El ESP32 puede controlar la sirena de 12 V a través del relé. Si no conoces el relé (disposición de pines, cómo funciona, cómo programarlo...), aprende sobre el relé en el Tutorial ESP32 - Relé

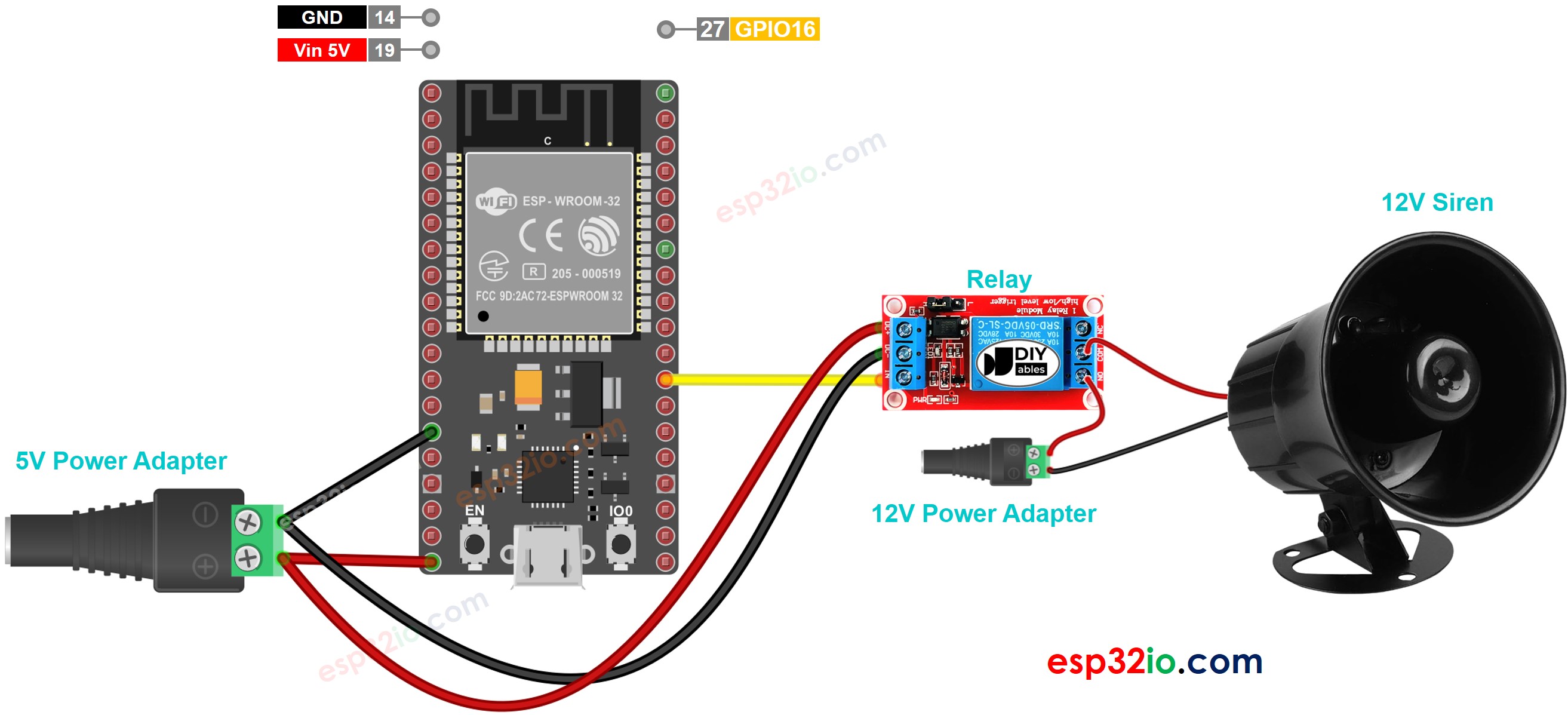

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.
Código ESP32
El código que se muestra a continuación enciende la sirena de 12 V en tres segundos y la apaga en cinco segundos, repetidamente.
Pasos R\u00e1pidos
- Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE
- Conecta el ESP32 al PC mediante un cable USB
- Abre Arduino IDE, selecciona la placa y el puerto correctos
- Copia el código anterior y ábrelo con Arduino IDE
- Haz clic en el botón Subir en Arduino IDE para subir el código al ESP32
- Consulta el estado de la sirena
Explicación del código
Puede encontrar la explicación en la línea de comentarios del código de Arduino anterior.
Video Tutorial
Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
