ESP32 - RFID - Cerradura de solenoide

En este tutorial, vamos a aprender cómo hacer un sistema de cerradura para puertas basado en RFID utilizando un ESP32, un lector RFID RC522 y una cerradura de solenoide.

Hardware Requerido

1×Módulo de Desarrollo ESP32 ESP-WROOM-32
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×RFID/NFC RC522 Kit (reader + tags)
1×RFID Key Fob
1×RFID Card
1×Cerradura de Solenoide
1×Relé
1×Adaptador de Corriente 12V
1×Conector de Alimentación DC
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1×(Recomendado) Breakout Expansion Board for ESP32
1×(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1×DIYables ESP32 Starter Kit (ESP32 included)
1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del módulo RFID/NFC RC522 y la cerradura de solenoide

¿No está familiarizado con el módulo RFID/NFC RC522 y la cerradura de solenoide, incluyendo sus pines, funcionalidad y programación? Explore tutoriales completos sobre estos temas a continuación:

Diagrama de Cableado

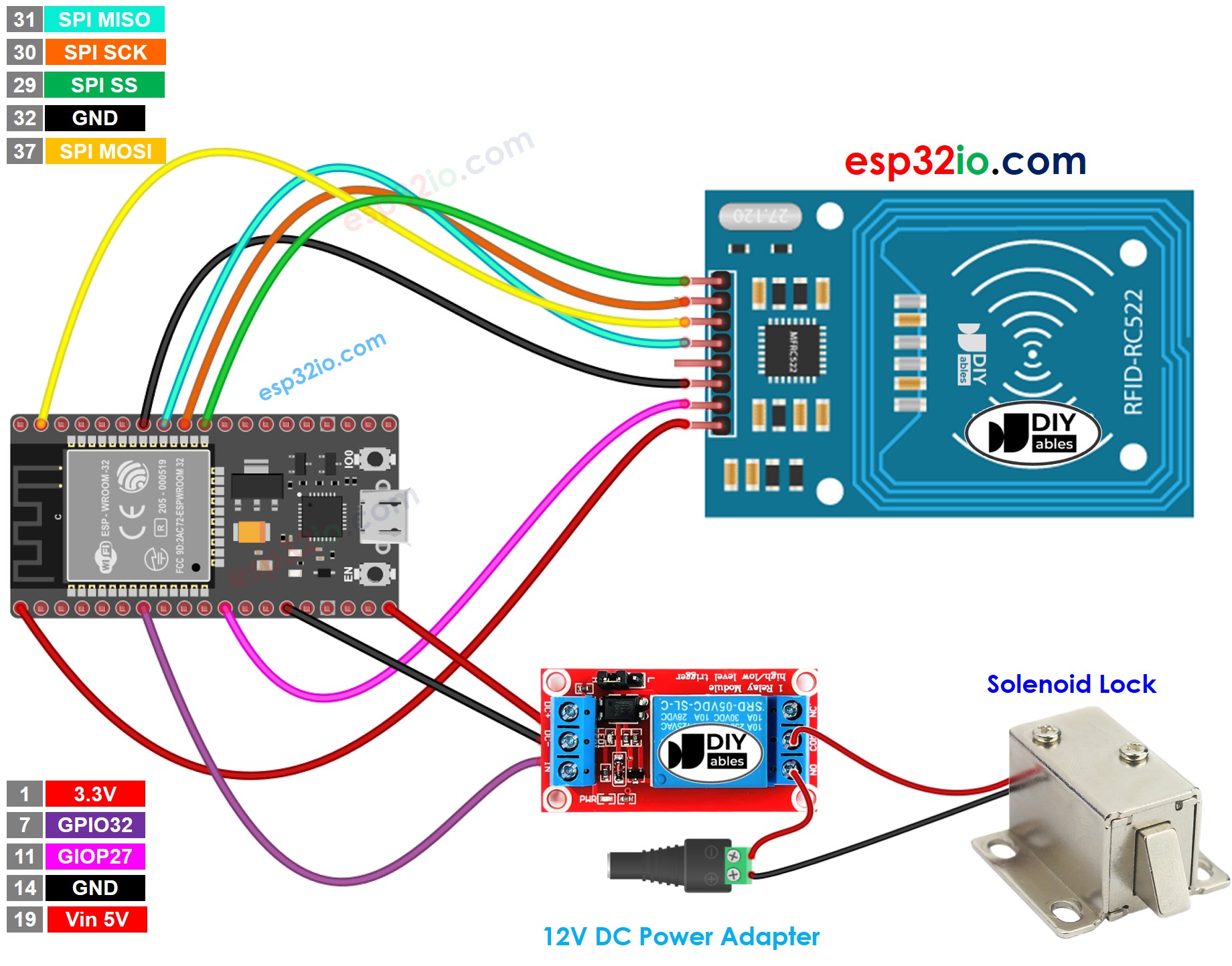

ESP32 RFID RC522 diagrama de cableado de la cerradura de solenoide

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

※ Nota:

El orden de los pines puede variar según los fabricantes. SIEMPRE utilice las etiquetas impresas en el módulo. La imagen de arriba muestra la distribución de pines de los módulos del fabricante DIYables.

Código ESP32 - Etiqueta RFID única

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-rfid-solenoid-lock */ #include <SPI.h> #include <MFRC522.h> #define SS_PIN 5 // ESP32 pin GPIO5 #define RST_PIN 27 // ESP32 pin GPIO27 #define RELAY_PIN 32 // ESP32 pin GPIO32 controls the solenoid lock via therelay MFRC522 rfid(SS_PIN, RST_PIN); byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF}; void setup() { Serial.begin(9600); SPI.begin(); // init SPI bus rfid.PCD_Init(); // init MFRC522 pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output. digitalWrite(RELAY_PIN, LOW); // deactivate the solenoid lock => locked Serial.println("Tap RFID Tag on reader"); } void loop() { if (rfid.PICC_IsNewCardPresent()) { // new tag is available if (rfid.PICC_ReadCardSerial()) { // NUID has been readed MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak); if (rfid.uid.uidByte[0] == authorizedUID[0] && rfid.uid.uidByte[1] == authorizedUID[1] && rfid.uid.uidByte[2] == authorizedUID[2] && rfid.uid.uidByte[3] == authorizedUID[3] ) { Serial.println("Authorized Tag"); digitalWrite(RELAY_PIN, LOW); // deactivate the solenoid lock => unlocked delay(2000); digitalWrite(RELAY_PIN, HIGH); // activate the solenoid lock => locked } else { Serial.print("Unauthorized Tag:"); for (int i = 0; i < rfid.uid.size; i++) { Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " "); Serial.print(rfid.uid.uidByte[i], HEX); } Serial.println(); } rfid.PICC_HaltA(); // halt PICC rfid.PCD_StopCrypto1(); // stop encryption on PCD } } }

Pasos R\u00e1pidos

  • Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
  • Haz el cableado tal como se muestra en la imagen de arriba.
  • Conecta la placa ESP32 a tu PC mediante un cable micro USB.
  • Abre Arduino IDE en tu PC.
  • Selecciona la placa ESP32 correcta (p. ej. ESP32 Dev Module) y el puerto COM.

Como el UID generalmente no está impreso en la etiqueta RFID, el primer paso que debemos dar es averiguar el UID de la etiqueta. Esto se puede hacer mediante:

  • Copie el código anterior y ábralo con Arduino IDE
  • Haga clic en el botón Subir de Arduino IDE para cargar el código al ESP32
  • Abra el Monitor Serial
  • Toque una etiqueta RFID en el módulo RFID-RC522
  • Obtenga el UID en el Monitor Serial
COM6
Send
Tap RFID Tag on reader Unauthorized Tag: 51 3D C1 AC
Autoscroll Show timestamp
Clear output
9600 baud
Newline

Después de tener UID:

  • Actualizar UID en la línea 18 del código anterior. Por ejemplo, cambie byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF}; a byte authorizedUID[4] = {0x51, 0x3D, 0xC1, 0xAC};.
  • Vuelve a subir el código al ESP32.
  • Acerca una etiqueta RFID al módulo RFID-RC522.
  • Ver la salida en el Monitor Serial.
COM6
Send
Tap RFID Tag on reader Authorized Tag
Autoscroll Show timestamp
Clear output
9600 baud
Newline
  • Toca otra etiqueta RFID en el módulo RFID-RC522
  • Ver la salida en el Monitor Serial
COM6
Send
Tap RFID Tag on reader Authorized Tag Unauthorized Tag: 5D 11 1A D3
Autoscroll Show timestamp
Clear output
9600 baud
Newline

Código ESP32 - Múltiples etiquetas RFID

Podemos permitir que varias etiquetas RFID/NFC activen la cerradura de solenoide. El código a continuación utiliza dos etiquetas como ejemplo.

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-rfid-solenoid-lock */ #include <SPI.h> #include <MFRC522.h> #define SS_PIN 5 // ESP32 pin GPIO5 #define RST_PIN 27 // ESP32 pin GPIO27 #define RELAY_PIN 32 // ESP32 pin GPIO32 controls the solenoid lock via therelay MFRC522 rfid(SS_PIN, RST_PIN); byte authorizedUID1[4] = {0x51, 0x3D, 0xC1, 0xAC}; byte authorizedUID2[4] = {0x30, 0x01, 0x8B, 0x15}; void setup() { Serial.begin(9600); SPI.begin(); // init SPI bus rfid.PCD_Init(); // init MFRC522 pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output. digitalWrite(RELAY_PIN, LOW); // deactivate the solenoid lock => locked Serial.println("Tap RFID Tag on reader"); } void loop() { if (rfid.PICC_IsNewCardPresent()) { // new tag is available if (rfid.PICC_ReadCardSerial()) { // NUID has been readed MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak); if (rfid.uid.uidByte[0] == authorizedUID1[0] && rfid.uid.uidByte[1] == authorizedUID1[1] && rfid.uid.uidByte[2] == authorizedUID1[2] && rfid.uid.uidByte[3] == authorizedUID1[3] ) { Serial.println("Authorized Tag 1"); digitalWrite(RELAY_PIN, LOW); // deactivate the solenoid lock => unlocked delay(2000); digitalWrite(RELAY_PIN, HIGH); // activate the solenoid lock => locked } else if (rfid.uid.uidByte[0] == authorizedUID2[0] && rfid.uid.uidByte[1] == authorizedUID2[1] && rfid.uid.uidByte[2] == authorizedUID2[2] && rfid.uid.uidByte[3] == authorizedUID2[3] ) { Serial.println("Authorized Tag 2"); digitalWrite(RELAY_PIN, LOW); // deactivate the solenoid lock => unlocked delay(2000); digitalWrite(RELAY_PIN, HIGH); // activate the solenoid lock => locked } else { Serial.print("Unauthorized Tag:"); for (int i = 0; i < rfid.uid.size; i++) { Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " "); Serial.print(rfid.uid.uidByte[i], HEX); } Serial.println(); } rfid.PICC_HaltA(); // halt PICC rfid.PCD_StopCrypto1(); // stop encryption on PCD } } }

Sigue los mismos pasos que los anteriores, y luego acerca una por una las etiquetas al módulo RFID-RC522. El resultado en el Monitor Serial se muestra a continuación:

COM6
Send
Tap RFID Tag on reader Authorized Tag 2 Authorized Tag 1
Autoscroll Show timestamp
Clear output
9600 baud
Newline

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
