ESP32 - Módulo RTC - LCD

En este tutorial, te guiaremos a través del proceso de crear un reloj LCD utilizando un ESP32 con los siguientes pasos:

Lectura de la fecha y hora actuales desde un módulo RTC DS3231 y mostrarla en un LCD I2C 16x2.
Lectura de la fecha y hora actuales desde un módulo RTC DS1307 y mostrarla en un LCD I2C 16x2.

Tienes la opción de elegir entre dos módulos RTC: DS3231 y DS1307. Para ayudarte a tomar una decisión informada, consulta la comparación descrita en DS3231 vs DS1307.

Este tutorial proporcionará una guía paso a paso para integrar el ESP32 con cualquiera de los módulos RTC DS3231 o DS1307 para mostrar la fecha y la hora exactas en una pantalla LCD I2C de 16x2.

Hardware Requerido

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativo) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativo) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativo) ESP32 Uno-form board
1	×	(Alternativo) ESP32 S3 Uno-form board
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	LCD I2C Display 3.3V
1	×	(Alternativo) LCD I2C 20x4
1	×	Módulo Reloj de Tiempo Real (RTC) DS3231
1	×	(Alternativo) Real-Time Clock DS1307 Module
1	×	Batería CR2032
1	×	Protoboard
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Nota de compra: La mayoría de las pantallas LCD I2C del mercado son de 5V. Puede que funcionen con esta placa, pero no es seguro y puede dañar la placa. Recomendamos encarecidamente usar la pantalla LCD I2C de 3.3V recomendada arriba.

Acerca del módulo RTC LCD, DS3231 y DS1307

¿No estás familiarizado con LCD, DS3231 y DS1307, incluidas sus conexiones de pines, funcionamiento y programación? Explora tutoriales completos sobre estos temas a continuación:

Instalar bibliotecas LCD y RTC

Haz clic en el icono de Bibliotecas en la barra izquierda del IDE de Arduino.
Busca “DIYables LCD I2C”, luego encuentra la biblioteca DIYables_LCD_I2C de DIYables
Haz clic en el botón Instalar para instalar la biblioteca DIYables_LCD_I2C.

Busca “RTClib”, luego localiza la biblioteca RTC de Adafruit
Haz clic en el botón Instalar para instalar la biblioteca RTC.

Es posible que se le pida instalar las dependencias de la biblioteca
Instale todas las dependencias de la biblioteca haciendo clic en el botón Instalar Todo.

Lectura de la hora desde el módulo RTC DS3231 y mostrarla en la pantalla LCD

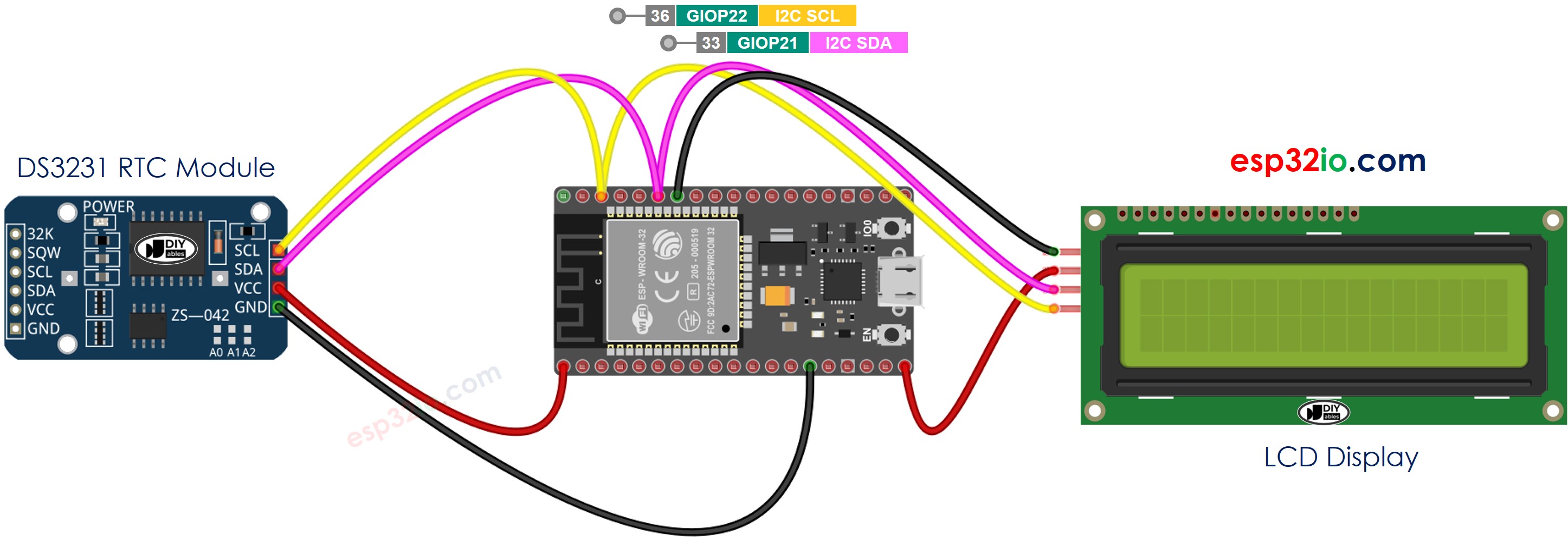

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

Código ESP32 - DS3231 y LCD

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-rtc-module-lcd */ #include <DIYables_LCD_I2C.h> #include <RTClib.h> DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows RTC_DS3231 rtc; void setup() { Serial.begin(9600); lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight // SETUP RTC MODULE if (!rtc.begin()) { Serial.println("RTC module is NOT found"); Serial.flush(); while (true) ; } // automatically sets the RTC to the date & time on PC this sketch was compiled rtc.adjust(DateTime(F(__DATE__), F(__TIME__))); } void loop() { DateTime now = rtc.now(); int year = now.year(); int month = now.month(); int day = now.day(); int hour = now.hour(); int minute = now.minute(); int second = now.second(); lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print("Date: "); lcd.print(year); lcd.print("/"); lcd.print(month); lcd.print("/"); lcd.print(day); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Time: "); lcd.print(hour); lcd.print(":"); lcd.print(minute); lcd.print(":"); lcd.print(second); delay(1000); // Update every second }

Pasos R\u00e1pidos

Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
Realiza el cableado tal como se muestra en la imagen anterior.
Conecta la placa ESP32 a tu PC mediante un cable micro USB.
Abre Arduino IDE en tu PC.
Selecciona la placa ESP32 correcta (p. ej. ESP32 Dev Module) y el puerto COM.
Copia el código anterior y ábrelo con Arduino IDE.
Haz clic en el botón Subir en Arduino IDE para cargar el código al ESP32.
Ver el resultado en la pantalla LCD.

Lectura de la hora desde el módulo RTC DS1307 y mostrarla en la pantalla LCD

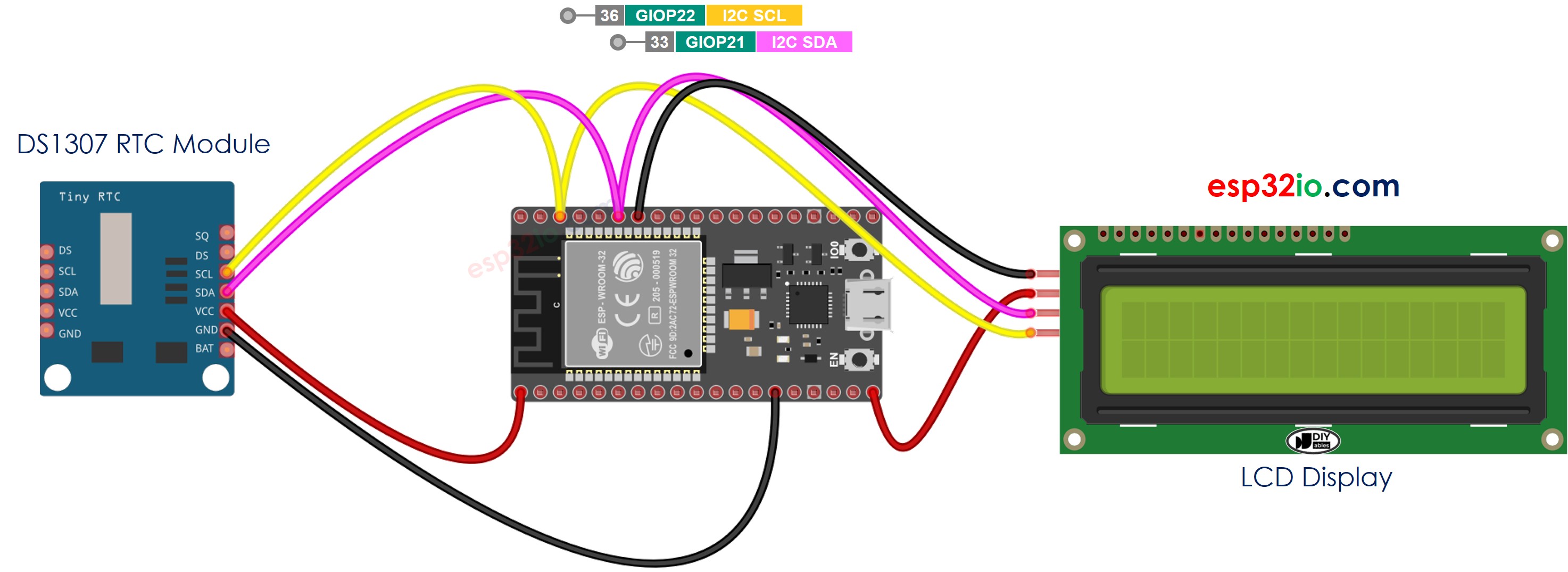

Diagrama de cableado

This image is created using Fritzing. Click to enlarge image

Código ESP32 - DS1307 y LCD

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-rtc-module-lcd */ #include <DIYables_LCD_I2C.h> #include <RTClib.h> DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows RTC_DS1307 rtc; void setup() { Serial.begin(9600); lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight // SETUP RTC MODULE if (!rtc.begin()) { Serial.println("RTC module is NOT found"); Serial.flush(); while (true) ; } // automatically sets the RTC to the date & time on PC this sketch was compiled rtc.adjust(DateTime(F(__DATE__), F(__TIME__))); } void loop() { DateTime now = rtc.now(); int year = now.year(); int month = now.month(); int day = now.day(); int hour = now.hour(); int minute = now.minute(); int second = now.second(); lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print("Date: "); lcd.print(year); lcd.print("/"); lcd.print(month); lcd.print("/"); lcd.print(day); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Time: "); lcd.print(hour); lcd.print(":"); lcd.print(minute); lcd.print(":"); lcd.print(second); delay(1000); // Update every second }

Pasos R\u00e1pidos

Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
Realiza el cableado como en la imagen de arriba.
Conecta la placa ESP32 a tu PC mediante un cable micro USB.
Abre Arduino IDE en tu PC.
Selecciona la placa ESP32 adecuada (p. ej. ESP32 Dev Module) y el puerto COM.
Copia el código anterior y ábrelo con Arduino IDE.
Haz clic en el botón Subir en Arduino IDE para subir el código al ESP32.
Mira el resultado en la pantalla LCD.
