ESP32 - Sistema de riego automático

Este tutorial explica cómo construir un sistema de riego automático para el jardín utilizando ESP32, un sensor de humedad del suelo, un relé y una bomba. En detalle:

Hardware Requerido

1×38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1×(Alternativo) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1×(Alternativo) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1×(Alternativo) ESP32 Uno-form board
1×(Alternativo) ESP32 S3 Uno-form board
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Sensor de Humedad del Suelo Capacitivo
1×Relé
1×12V Bomba
1×Vinyl Tube
1×Adaptador de Corriente 12V
1×(Opcional) Conector de Alimentación DC
1×Protoboard
1×Cables Puente
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1×(Recomendado) Breakout Expansion Board for ESP32
1×(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1×DIYables ESP32 Starter Kit (ESP32 included)
1×DIYables ESP32 S3 Starter Kit (ESP32 S3 included)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Many soil moisture sensors available in the market are unreliable, regardless of their version. We strongly recommend buying the sensor with TLC555I Chip from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Acerca del sensor de humedad del suelo y de la bomba

Tenemos tutoriales específicos sobre el sensor de humedad del suelo y la bomba. Cada tutorial contiene información detallada y instrucciones paso a paso sobre el esquema de pines de hardware, el principio de funcionamiento, la conexión de cableado al ESP32 y el código para ESP32... Obtén más información sobre ellos en los siguientes enlaces:

Diagrama de Cableado

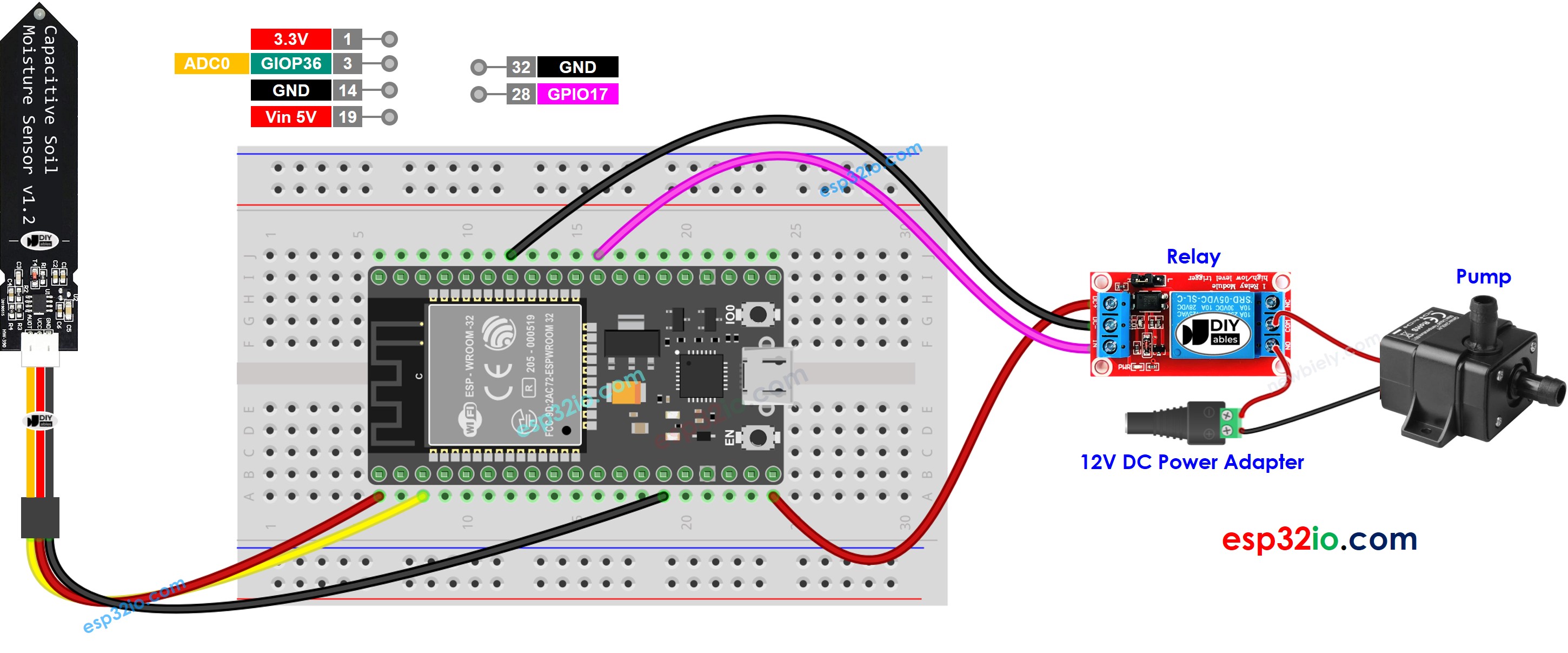

Diagrama de cableado del sistema de riego ESP32

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

Código ESP32

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-automatic-irrigation-system */ #define RELAY_PIN 17 // ESP32 pin GPIO17 that connects to relay #define MOISTURE_PIN 36 // ESP32 pin GPIO36 (ADC0) that connects to AOUT pin of moisture sensor #define THRESHOLD 1500 // CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); // set the ADC attenuation to 11 dB (up to ~3.3V input) analogSetAttenuation(ADC_11db); } void loop() { int value = analogRead(MOISTURE_PIN); // read the analog value from sensor if (value > THRESHOLD) { Serial.print("The soil is DRY => turn pump ON"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.print("The soil is WET => turn pump OFF"); digitalWrite(RELAY_PIN, LOW); } Serial.print(" ("); Serial.print(value); Serial.println(")"); delay(200); }

Pasos R\u00e1pidos

  • Realiza la calibración para determinar el umbral húmedo-seco, ver ESP32 - Calibra el sensor de humedad del suelo
  • Actualiza el valor del umbral calibrado en el código
  • Abre el Monitor Serial en el IDE de Arduino
  • Sube el código a la placa ESP32
  • Observa el resultado en el Monitor Serial. A continuación se muestra:
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32 Dev Module
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
The soil is DRY => turn pump ON (1921) The soil is DRY => turn pump ON (1821) The soil is DRY => turn pump ON (1741) The soil is DRY => turn pump ON (1645) The soil is DRY => turn pump ON (1564) The soil is WET => turn pump OFF (1465) The soil is WET => turn pump OFF (1411) The soil is WET => turn pump OFF (1365) The soil is WET => turn pump OFF (1375) The soil is WET => turn pump OFF (1279)
Ln 11, Col 1
ESP32 Dev Module on COM15
2

Explicación del código

Lee la explicación línea por línea en las líneas de comentario del código fuente.

※ Nota:

Este tutorial usa la función analogRead() para leer valores de un ADC (Convertidor Analógico-Digital) conectado a un sensor de humedad del suelo. El ADC del ESP32 es bueno para proyectos que no requieren alta precisión. Sin embargo, para proyectos que necesitan mediciones precisas, tenga en cuenta:

  • El ADC del ESP32 no es perfectamente preciso y podría necesitar calibración para obtener resultados correctos. Cada placa ESP32 puede ser un poco diferente, así que necesitas calibrar el ADC para cada placa individual.
  • La calibración puede ser difícil, especialmente para principiantes, y puede no dar siempre los resultados exactos que deseas.

Para proyectos que requieren alta precisión, considera usar un ADC externo (p. ej. ADS1115) con el ESP32 o usar un Arduino, que tiene un ADC más fiable. Si aún quieres calibrar el ADC del ESP32, consulta ESP32 ADC Calibration Driver

Relé vs módulo MOSFET para la bomba

Este proyecto usa un relé para encender y apagar la bomba. Una bomba de 12V de CC también se puede controlar con un módulo MOSFET.

Relé Módulo MOSFET
Control de la bomba solo encender y apagar encender, apagar y cambiar el caudal (PWM)
Ruido al conmutar hace clic ninguno
Tiempo de conmutación lento (milisegundos) muy rápido
Desgaste los contactos envejecen con el uso no tiene partes móviles que se desgasten
Funciona con bombas de CA y CC solo bombas de CC
Tensión de la bomba la que admita el relé 6V o más
Aislamiento sí sí, con un optoacoplador PC817
Ideal para bombas de CA o un simple ON/OFF bombas de CC en las que se quiere ajustar el caudal

Para regar plantas, el relé es suficiente. El módulo MOSFET es útil si quieres un caudal suave, para que el agua no arrastre la tierra. Una bomba tiene una bobina de motor dentro, así que añade un diodo flyback (1N4007 o 1N5819) en paralelo con la bomba cuando uses el módulo MOSFET. Las bombas de CA necesitan el relé. El pin del ESP32 da solo 3.3V, pero es suficiente: el LED del optoacoplador del módulo necesita solo unos pocos miliamperios.

Para ver cómo conectar y programar una bomba con un relé y con un módulo MOSFET, consulta el tutorial ESP32 - Control de la bomba.

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
