ESP32 - Detector de fugas de agua
En este tutorial, aprenderemos a utilizar el ESP32 y un sensor de fuga de agua para detectar filtraciones de agua. El detector de fugas de agua, también conocido como sensor de fuga de agua, nos ayudará a identificar cualquier presencia de agua no deseada.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del Detector de Fugas de Agua
El detector de fugas de agua, también conocido como sensor de fugas de agua, nos ayudará a identificar cualquier presencia de agua no deseada, asegurando una detección temprana y previniendo posibles daños.

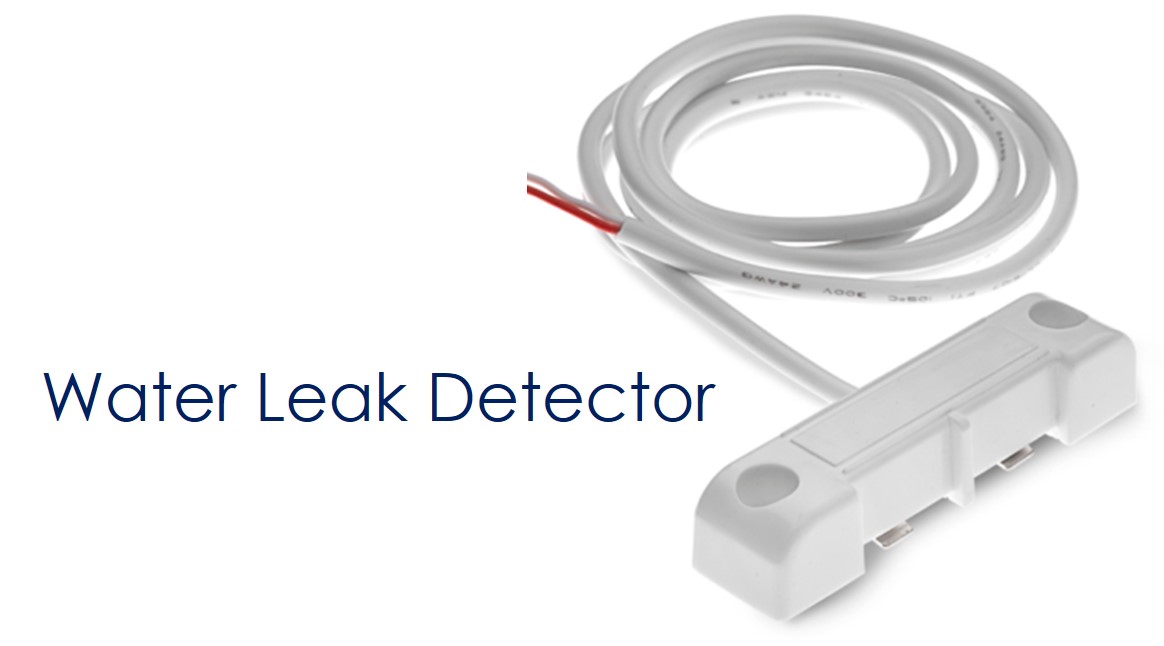

Diagrama de pines del detector de fugas de agua
El detector de fugas de agua tiene dos cables:
Al igual que un interruptor o un botón, no es necesario distinguir entre los dos cables del detector de fugas de agua.
Cómo funciona el detector de fugas de agua
Cuando hay agua, el circuito se cierra. Cuando no hay agua, el circuito permanece abierto.
Para usar el detector de fugas de agua con un ESP32, conecte un cable a GND y el otro cable a una entrada del ESP32 configurada como entrada digital con pull-up. Cuando haya agua, el pin del ESP32 leerá un valor bajo. Cuando no haya agua, el pin del ESP32 leerá un valor alto.
※ Nota:
El detector de fugas de agua no funciona con agua "no conductiva", como el agua pura. Sin embargo, podemos hacer que funcione espolvoreando un poco de sal alrededor de la ubicación del sensor. El agua absorberá la sal, lo que ionizará el agua pura y la hará conductora.

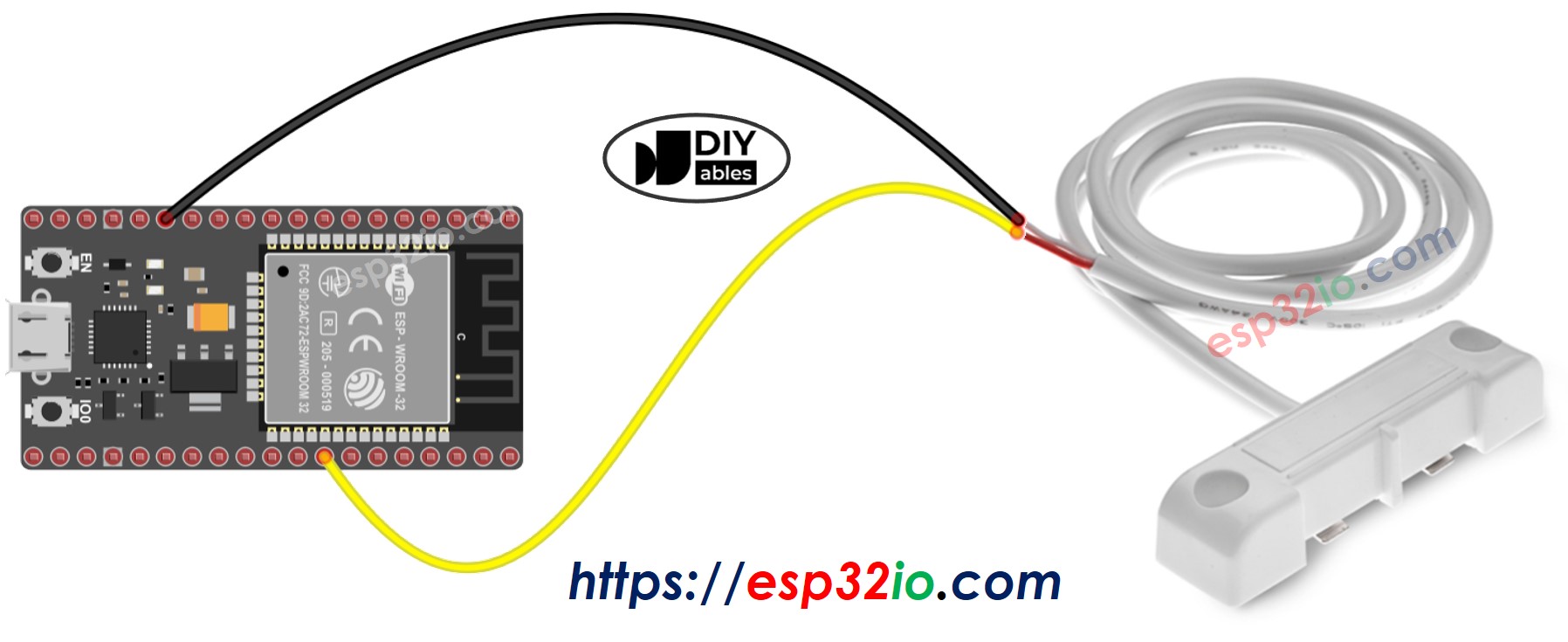

Diagrama de cableado entre el detector de fugas de agua y el ESP32
This image is created using Fritzing. Click to enlarge image
Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.
Cómo programar ESP32 para leer el valor de un detector de fugas de agua
- Inicializa el pin del ESP32 en modo de entrada digital utilizando la función pinMode(). Por ejemplo, pin GPIO19
- Lee el estado del pin del ESP32 utilizando la función digitalRead().
Código ESP32 - Detección de fugas de agua
Pasos R\u00e1pidos
- Si es la primera vez que usa ESP32, consulte cómo configurar el entorno para ESP32 en Arduino IDE.
- Copie el código anterior y péguelo en el IDE de Arduino.
- Compilar y subir el código a la placa ESP32 haciendo clic en Subir botón en el IDE de Arduino.
- Vierta un poco de agua alrededor del detector de fugas de agua.
- Vea el resultado en el monitor serie. Se ve como se muestra a continuación.
