ESP32 - sensor ultrasónico
Este tutorial te enseña cómo usar el ESP32 con el sensor ultrasónico HC-SR04 para medir la distancia a un objeto.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del Sensor Ultrasónico
El sensor ultrasónico HC-SR04 se utiliza para medir la distancia desde el sensor hasta un objeto utilizando ondas ultrasónicas.
Esquema de pines del sensor ultrasónico
El sensor ultrasónico HC-SR04 incluye cuatro pines:
- Pin VCC: conecta este pin a VCC (5V)
- Pin GND: conecta este pin a GND (0V)
- Pin TRIG: este pin recibe un pulso de control desde el ESP32.
- Pin ECHO: este pin genera un pulso correspondiente a la distancia medida al ESP32.
image source: diyables.io
Cómo funciona un sensor ultrasónico
Diagrama de cableado entre el sensor ultrasónico y el ESP32

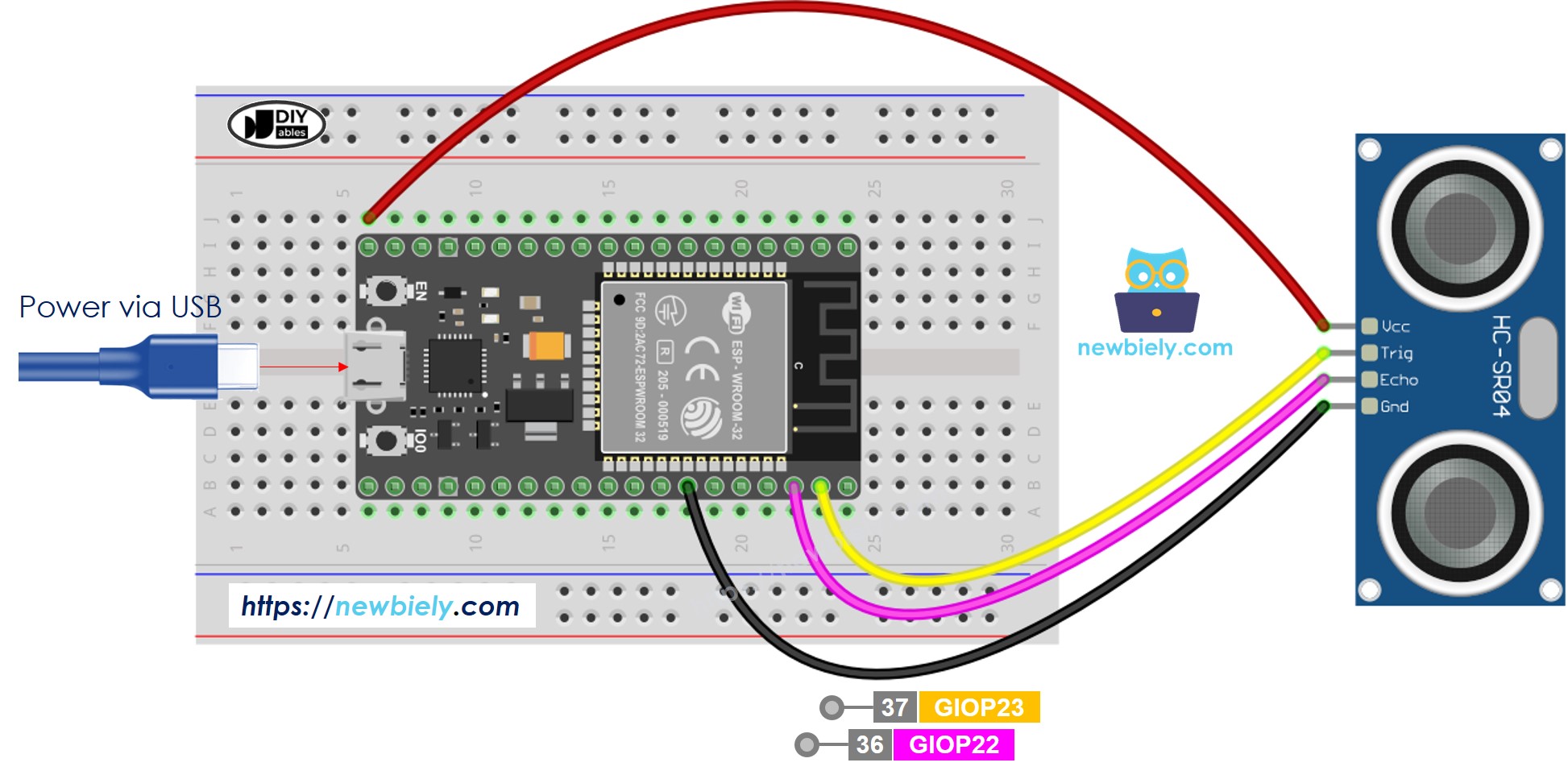

- Cómo conectar ESP32 y sensor ultrasónico usando breadboard (alimentado mediante un cable USB)
This image is created using Fritzing. Click to enlarge image
Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

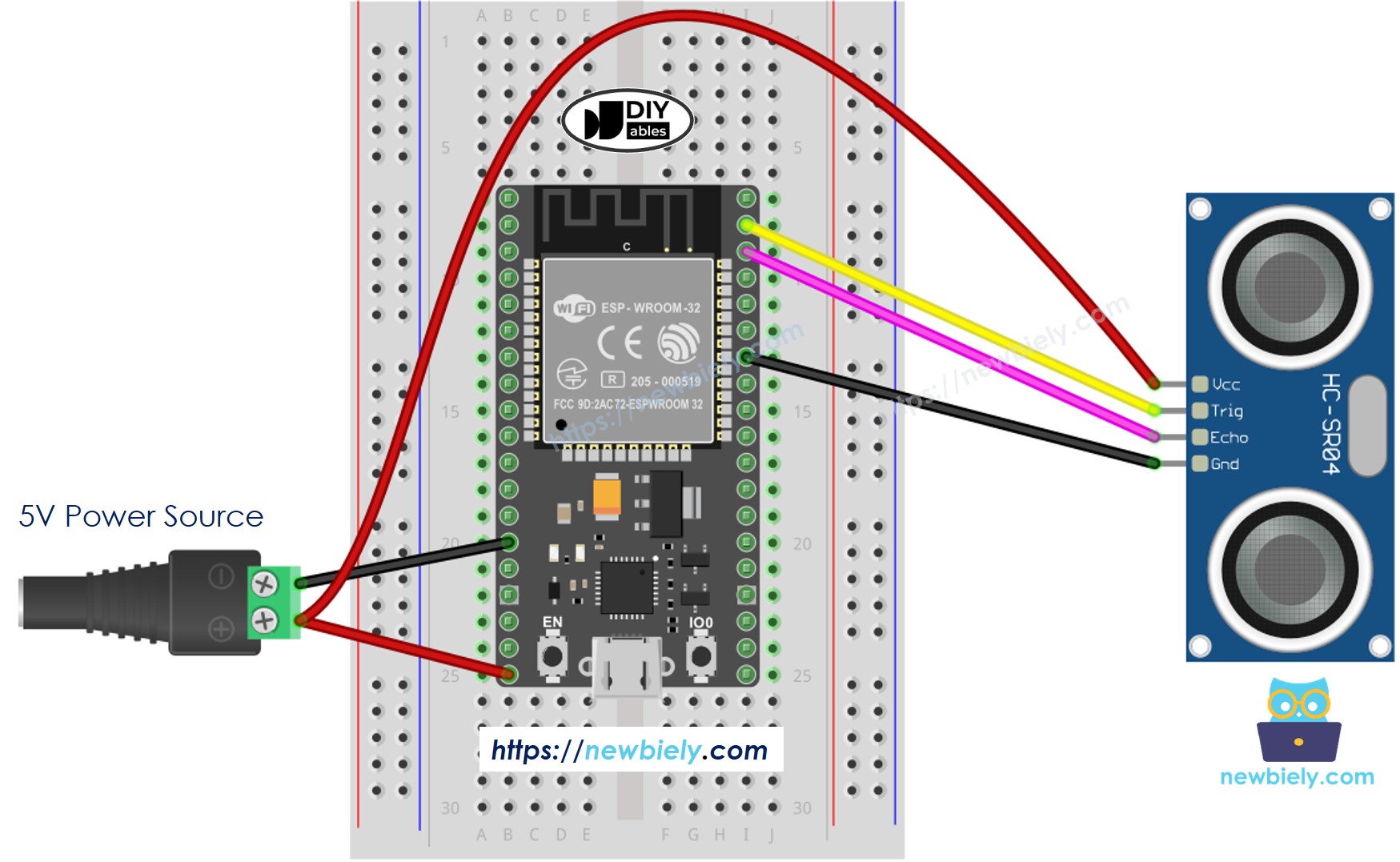

- Cómo conectar el ESP32 y el sensor ultrasónico usando placa de pruebas (alimentado a través del pin Vin)

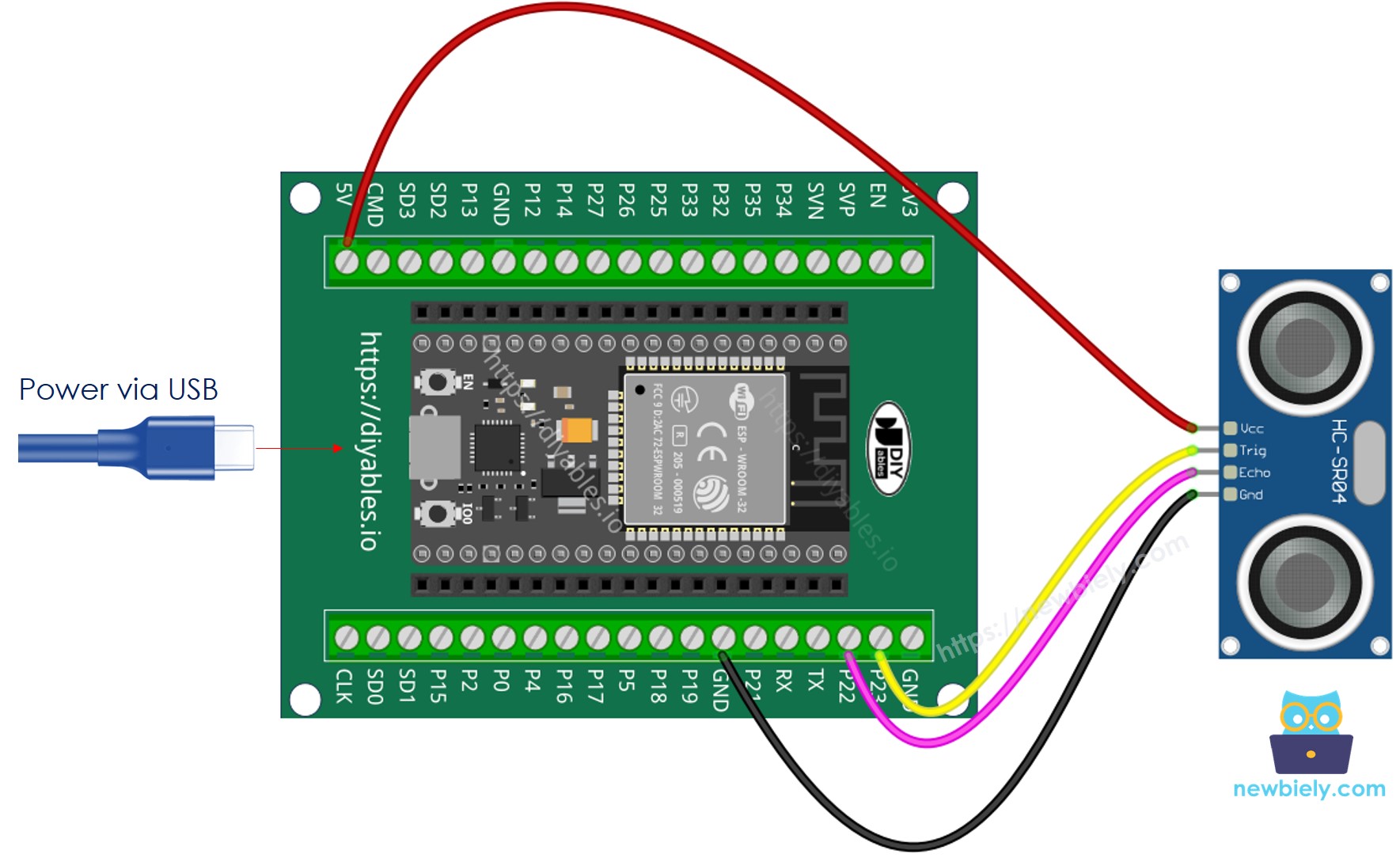

- Cómo conectar el ESP32 y el sensor ultrasónico usando placa breakout con bloque de terminales de tornillo (alimentada por cable USB)

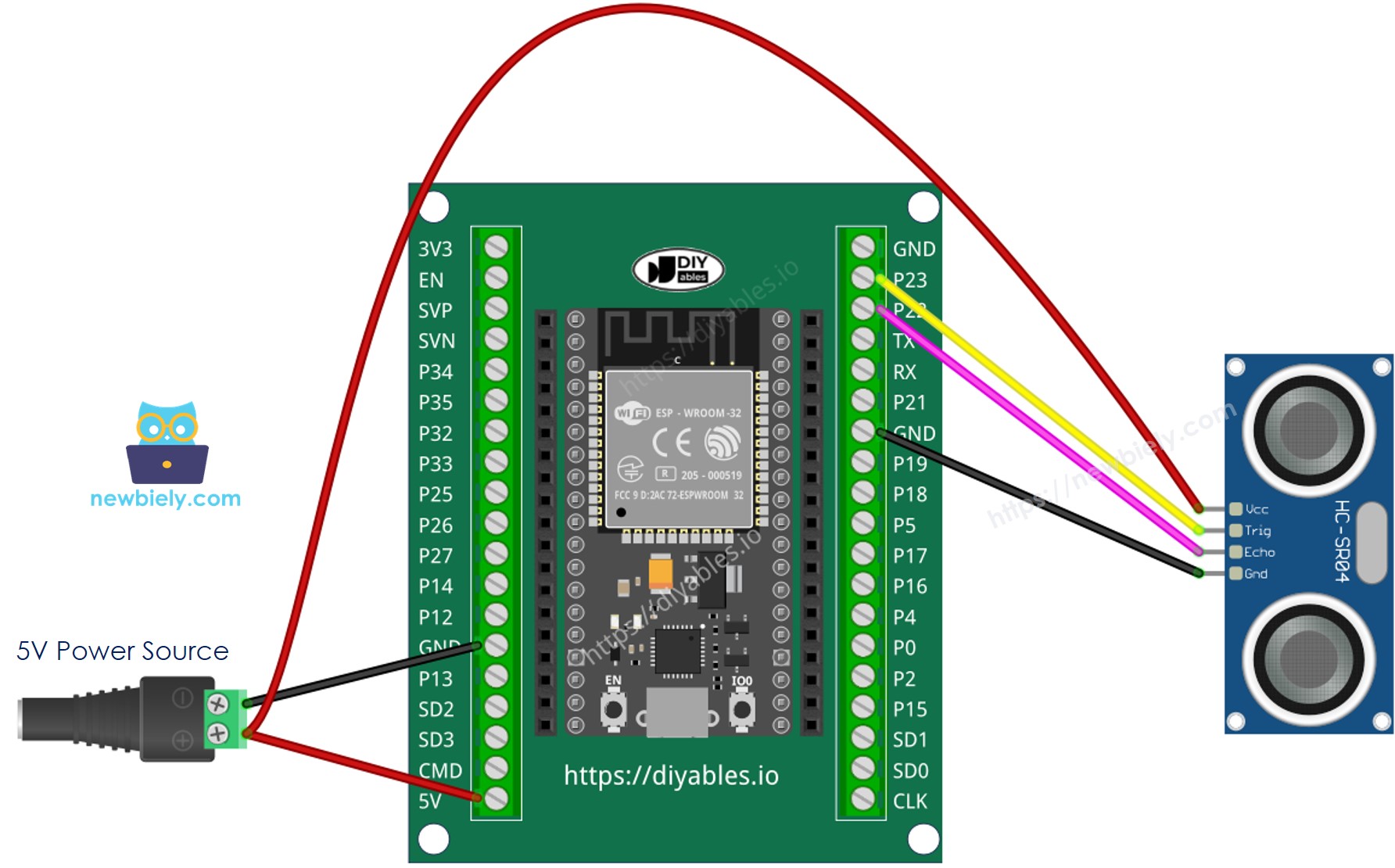

- Cómo conectar el ESP32 y el sensor ultrasónico usando la placa de breakout con bloque terminal de tornillo (alimentada a través del pin Vin)
Cómo programar un sensor ultrasónico
- Genera un pulso de 10 microsegundos en el pin del ESP32 utilizando las funciones digitalWrite() y delayMicroseconds(). Por ejemplo, el pin GPIO23:
digitalWrite(23, HIGH);
delayMicroseconds(10);
digitalWrite(23, LOW);
- Mide la duración de pulso (µs) en el pin del ESP32 usando la función pulseIn(). Por ejemplo, el pin GPIO22:
duration_us = pulseIn(22, HIGH);
- Calcular la distancia (cm):
distance_cm = 0.017 * duration_us;
Código ESP32
/*
* Este código de ESP32 fue desarrollado por es.newbiely.com
* Este código de ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/esp32/esp32-ultrasonic-sensor
*/
#define TRIG_PIN 23 // ESP32 pin GPIO23 connected to Ultrasonic Sensor's TRIG pin
#define ECHO_PIN 22 // ESP32 pin GPIO22 connected to Ultrasonic Sensor's ECHO pin
float duration_us, distance_cm;
void setup() {
// begin serial port
Serial.begin (9600);
// configure the trigger pin to output mode
pinMode(TRIG_PIN, OUTPUT);
// configure the echo pin to input mode
pinMode(ECHO_PIN, INPUT);
}
void loop() {
// generate 10-microsecond pulse to TRIG pin
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// measure duration of pulse from ECHO pin
duration_us = pulseIn(ECHO_PIN, HIGH);
// calculate the distance
distance_cm = 0.017 * duration_us;
// print the value to Serial Monitor
Serial.print("distance: ");
Serial.print(distance_cm);
Serial.println(" cm");
delay(500);
}
Pasos R\u00e1pidos
- Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
- Copia el código anterior y pégalo en el Arduino IDE.
- Compila y carga el código en la placa ESP32 haciendo clic en el botón Subir en Arduino IDE
- Abrir el Monitor Serial en el IDE de Arduino
- Mueve tu mano frente al sensor ultrasónico
- Mira la distancia desde el sensor hasta tu mano en el Monitor Serial
COM6
distance: 19.4 cm
distance: 17.6 cm
distance: 16.9 cm
distance: 27.4 cm
distance: 26.9 cm
distance: 24.3 cm
distance: 25.6 cm
distance: 23.1 cm
Autoscroll
Clear output
9600 baud
Newline
Explicación del código línea por línea
El código anterior de ESP32 contiene una explicación línea por línea. Por favor lea los comentarios en el código.
Cómo filtrar el ruido de las mediciones de distancia del sensor ultrasónico
Ver Cómo filtrar el ruido de las mediciones de distancia del sensor ultrasónico
