ESP32 - Teclado numérico - Pitido

Este tutorial le enseña cómo generar un pitido cada vez que se presiona una tecla del teclado, utilizando ESP32, un teclado y un zumbador piezoeléctrico.

Hardware Requerido

1	×	Módulo de Desarrollo ESP32 ESP-WROOM-32
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Teclado 3x4 and 4x4 Kit
1	×	(Alternativo) Teclado 3x4
1	×	(Alternativo) Teclado 4x4
1	×	Buzzer Piezo Activo 3-24V
1	×	Módulo Buzzer Piezo Activo
1	×	Módulo Buzzer Piezo Pasivo
1	×	Protoboard
1	×	Cables Puente
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de Teclado numérico y Zumbador piezoeléctrico

Tenemos tutoriales específicos sobre teclados numéricos y zumbadores piezoeléctricos. Cada tutorial contiene información detallada e instrucciones paso a paso sobre la asignación de pines de hardware, el principio de funcionamiento, la conexión de cableado al ESP32 y el código para ESP32. Obtén más información sobre ellos en los siguientes enlaces:

Ten en cuenta que este tutorial utiliza un zumbador de 3-5V, pero puedes adaptarlo para un zumbador de 12V. Puedes aprender sobre ESP32 - Buzzer tutorial

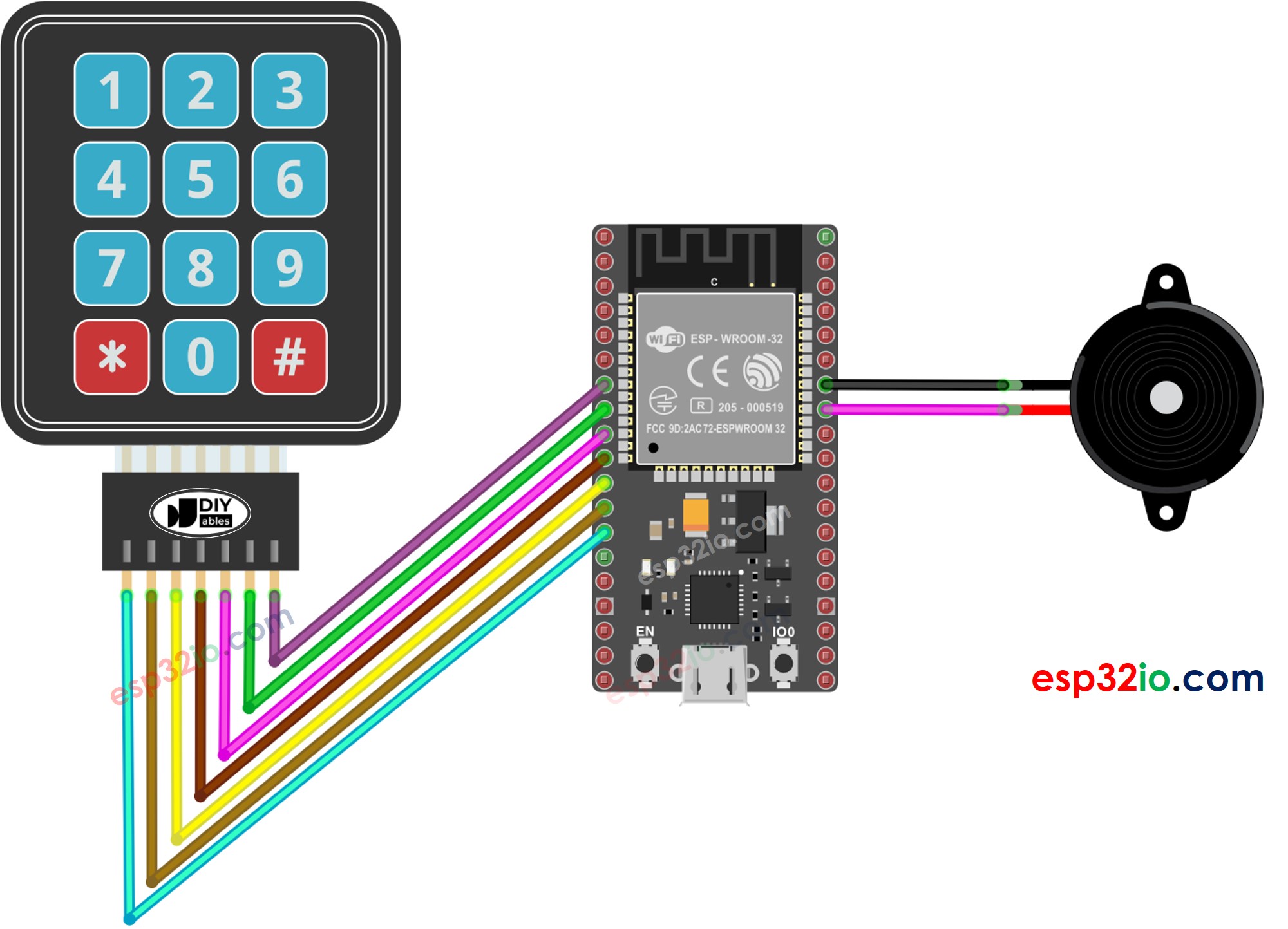

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

Código ESP32

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-keypad-beep */ #include <Keypad.h> #include <ezBuzzer.h> #define BUZZER_PIN 19 // ESP32 pin GPIO19 connected to the buzzer #define ROW_NUM 4 // keypad four rows #define COLUMN_NUM 3 // keypad three columns char keys[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3'}, {'4', '5', '6'}, {'7', '8', '9'}, {'*', '0', '#'} }; byte pin_rows[ROW_NUM] = {12, 14, 27, 26}; // ESP32 pin: GPIO12, GPIO14, GPIO27, GPIO26 connected to the row pins byte pin_column[COLUMN_NUM] = {25, 33, 32}; // ESP32 pin: GPIO25, GPIO33, GPIO32 connected to the column pins Keypad keypad = Keypad(makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); ezBuzzer buzzer(BUZZER_PIN); // create ezBuzzer object that attach to a pin; void setup() { Serial.begin(9600); } void loop() { buzzer.loop(); // MUST call the buzzer.loop() function in loop() char key = keypad.getKey(); if (key) { Serial.print(key); // prints key to serial monitor buzzer.beep(100); // generates a 100ms beep } }

Pasos R\u00e1pidos

Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
Realiza el cableado como en la imagen anterior.
Conecta la placa ESP32 a tu PC mediante un cable micro USB.
Abre Arduino IDE en tu PC.
Selecciona la placa ESP32 adecuada (p. ej., ESP32 Módulo de Desarrollo) y el puerto COM.
Haz clic en el icono Bibliotecas en la barra izquierda del Arduino IDE.
Escribe “keypad” en la caja de búsqueda, luego busca la biblioteca keypad de Mark Stanley, Alexander Brevig.
Haz clic en el botón Instalar para instalar la biblioteca keypad.

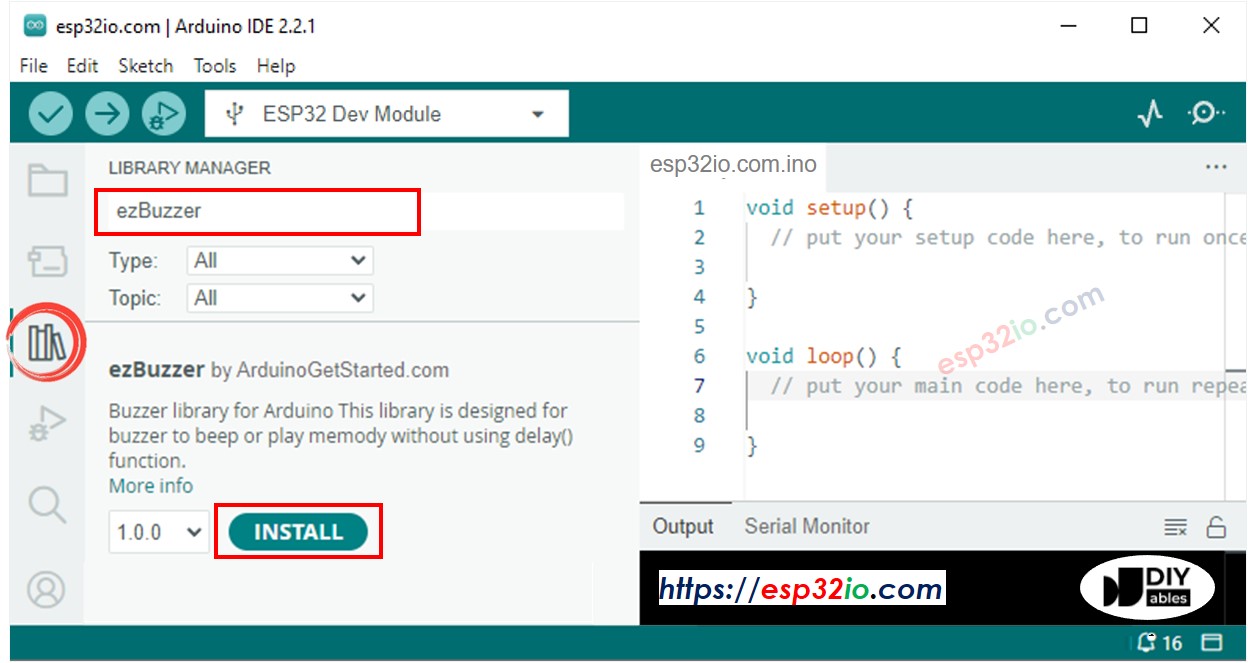

Escribe “ezBuzzer” en la caja de búsqueda, luego busca la biblioteca de buzzer de ArduinoGetStarted
Haz clic en el botón Instalar para instalar la biblioteca ezBuzzer.

Copia el código anterior y pégalo en el IDE de Arduino.
Compila y carga el código en la placa ESP32 haciendo clic en el botón Subir en el IDE de Arduino.

Presione varias teclas en el teclado numérico
Escuche el pitido y vea el resultado en el Monitor Serial

Explicación de código línea por línea

El código ESP32 anterior contiene una explicación línea por línea. Por favor lea los comentarios en el código.
