ESP32 - Sensor de Sonido
El sensor de sonido tiene la capacidad de detectar la presencia de sonido en su entorno. Se puede utilizar para crear proyectos modernos que responden al sonido, como luces que se activan con un aplauso o un alimentador para mascotas que responde al sonido.
En este tutorial, aprenderemos a usar el ESP32 y un sensor de sonido para detectar sonido. Profundizaremos en lo siguiente:
- Conectar el sensor de sonido al ESP32
- Programar el ESP32 para detectar sonido utilizando el sensor de sonido.
A continuación, tienes la flexibilidad de modificar el código para activar un LED o una luz (utilizando un relé) al detectar sonido, o incluso habilitar un servomotor para que gire.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del sensor de sonido
El sensor de sonido se puede utilizar para detectar el sonido en el entorno circundante. Existen dos tipos de módulo de sensor de sonido:
- Módulo de sensor de sonido digital: proporciona el valor de la señal digital (ON/OFF)
- Módulo de sensor de sonido analógico: proporciona tanto el valor de la señal analógica como el valor de la señal digital
La sensibilidad de la salida digital puede ajustarse mediante un potenciómetro incorporado.
Esquema de pines del sensor de sonido digital
El sensor de sonido digital incluye tres pines:
- Pin VCC: debe conectarse a VCC (3.3 V a 5 V)
- Pin GND: debe conectarse a GND (0 V)
- Pin OUT: es un pin de salida: ALTO si está en silencio y BAJO si se detecta sonido. Este pin debe conectarse al pin de entrada del ESP32.
El sensor de sonido cuenta con un práctico potenciómetro integrado que te permite ajustar fácilmente su sensibilidad. Además, viene con dos indicadores LED:
- Un indicador LED muestra el estado de la alimentación.
- Otro indicador LED indica el estado del sonido, encendiéndose cuando se detecta el sonido y apagándose cuando no hay sonido.
Disposición de pines del sensor de sonido analógico
El sensor de sonido analógico incluye cuatro pines:
- + pin: debe conectarse a 5V
- G pin: debe conectarse a GND (0V)
- DO pin: es un pin de salida digital: ALTO si está en silencio y BAJO si se detecta sonido. Este pin debe conectarse al pin de entrada digital del ESP32.
- AO pin: es un pin de salida analógica: entrega el valor analógico que indica el nivel de sonido. Este pin debe conectarse al pin de entrada analógica del ESP32.
El sensor de sonido analógico tiene un práctico potenciómetro integrado que te permite ajustar fácilmente su sensibilidad para la salida digital. Además, viene con dos indicadores LED:
- Un indicador LED muestra el estado de la alimentación eléctrica.
- Otro indicador LED indica el estado del sonido, encendiéndose cuando se detecta sonido y apagándose cuando está en silencio.
Cómo funciona
El módulo incluye un potenciómetro integrado y práctico que le permite ajustar la sensibilidad del sonido. Así es como se comporta la salida del pin del sensor:
- Cuando se detecta un sonido, el pin de salida se establece en BAJO.
- Cuando no se detecta un sonido, el pin de salida se establece en ALTO.
Diagrama de Cableado

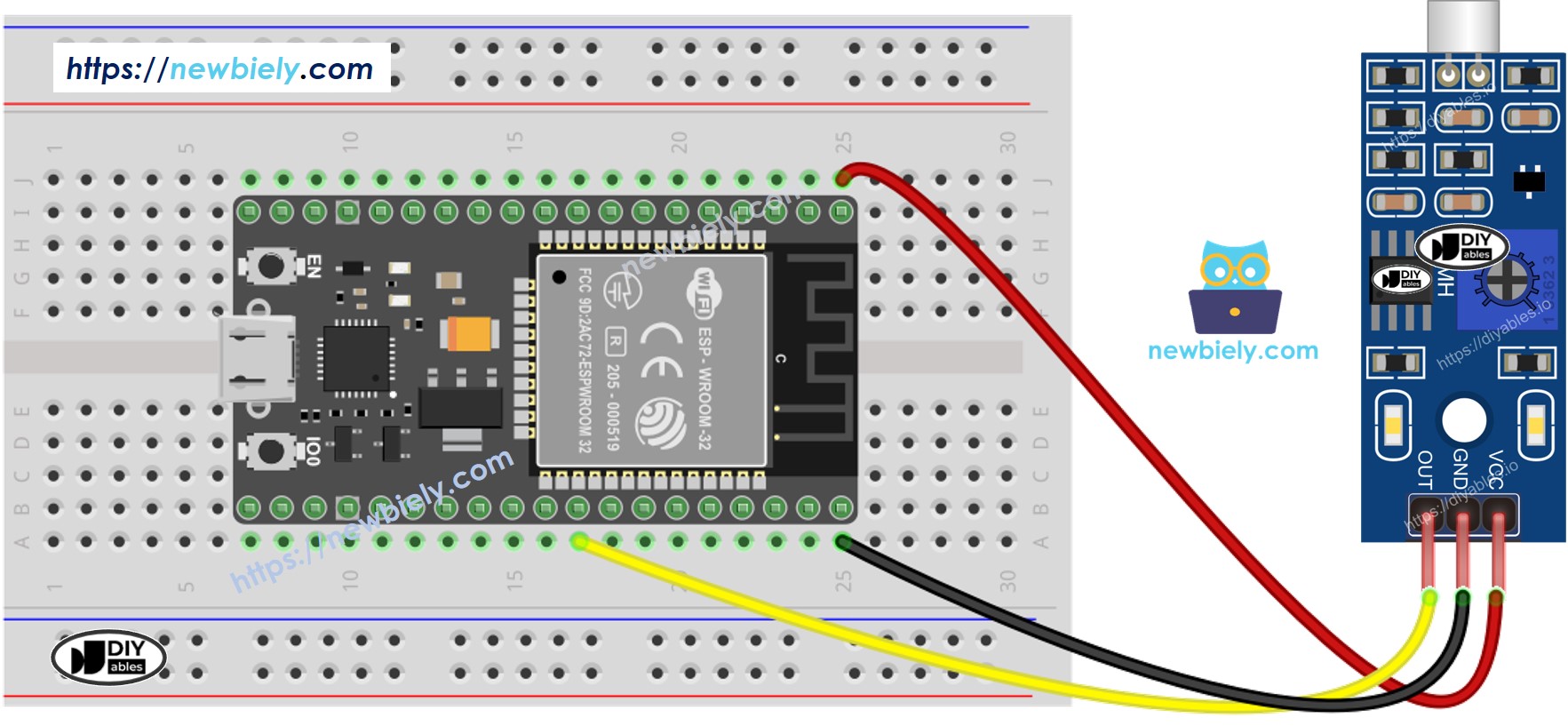

- Cómo conectar ESP32 y un sensor de sonido usando placa de pruebas
This image is created using Fritzing. Click to enlarge image
Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

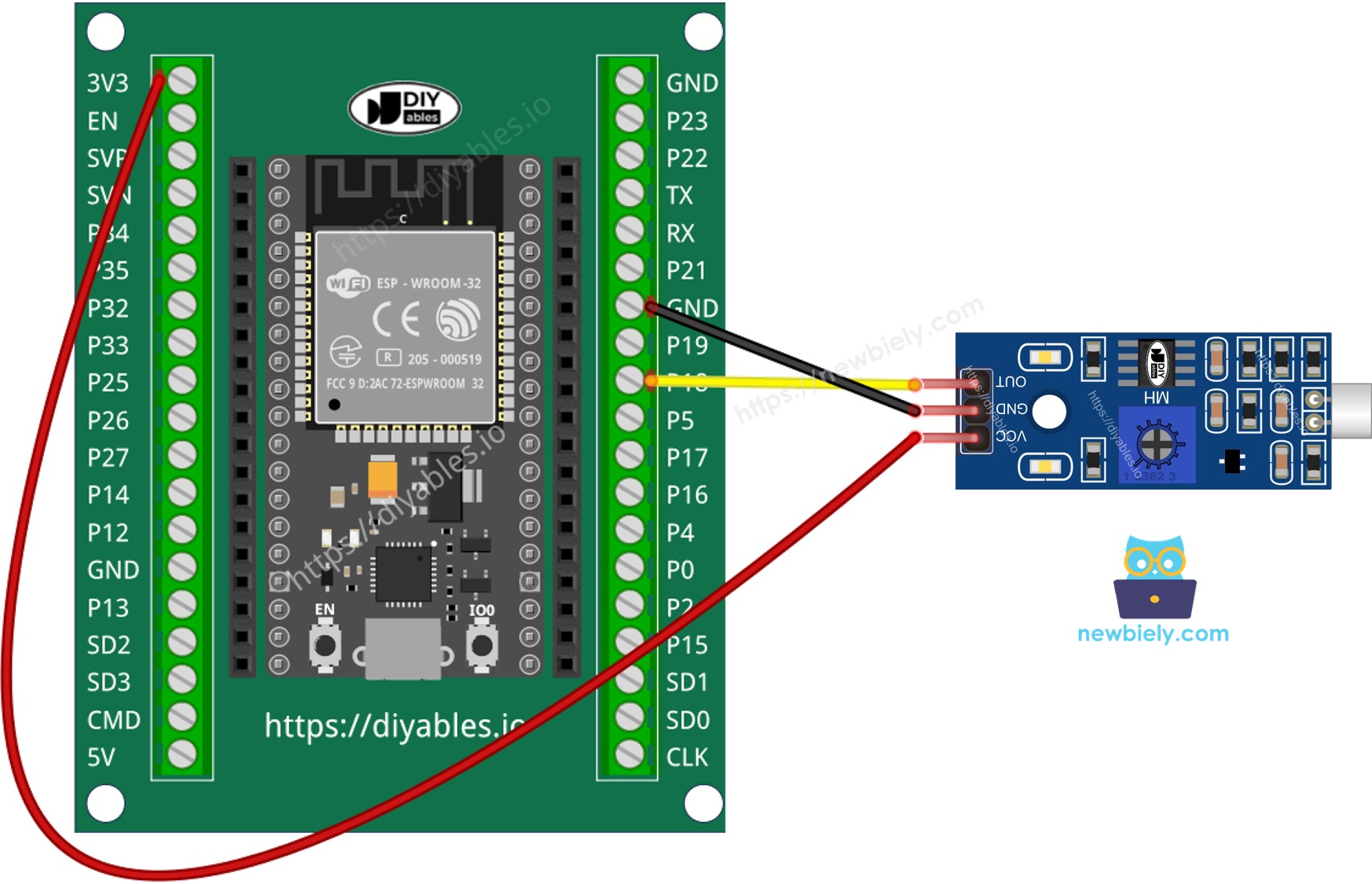

- Cómo conectar el ESP32 y un sensor de sonido usando placa de expansión con terminales de tornillo
Cómo programar para sensor de sonido
- Inicializa el pin del ESP32 en modo de entrada digital usando la función pinMode(). Por ejemplo, el pin GPIO18.
- Lee el estado del pin del ESP32 utilizando la función digitalRead().
Código ESP32 - Detección del sonido
Pasos R\u00e1pidos
- Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
- Copia el código anterior y ábrelo con el IDE de Arduino.
- Haz clic en el botón Subir del IDE de Arduino para cargar el código al ESP32.
- Aplaude tu mano frente al sensor de sonido.
- Ve el resultado en el Monitor Serial.
Por favor, tenga en cuenta que si nota que el estado del LED permanece constantemente encendido o apagado, incluso cuando hay sonido presente, podría necesitar ajustar el potenciómetro para afinar la sensibilidad al sonido del sensor.
Ahora tenemos la libertad de personalizar el código y hacer que se active un LED o una luz cuando se detecta sonido. También podemos hacer que un servomotor gire según la entrada de sonido. Para una guía más detallada y instrucciones paso a paso, puedes consultar los tutoriales proporcionados al final de este tutorial.
Solución de problemas
Si encuentra algún problema con el funcionamiento del sensor de sonido, por favor considere los siguientes pasos de solución de problemas:
- Reduce las vibraciones: Las vibraciones mecánicas y el ruido del viento pueden afectar el rendimiento del sensor de sonido. Para reducir estas perturbaciones, intenta montar el sensor de sonido sobre una superficie estable.
- Considera el alcance de detección: Ten en cuenta que este sensor de sonido en particular tiene un alcance de detección limitado de aproximadamente 10 pulgadas. Para lecturas precisas, intenta producir sonido más cerca del sensor.
- Verifica la fuente de alimentación: Asegúrate de que la fuente de alimentación esté limpia y libre de ruido, ya que el sensor de sonido es sensible a interferencias de la fuente de alimentación debido a su naturaleza analógica.
Video Tutorial
Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
