ESP32 - Zumbador

En este tutorial, vamos a aprender cómo programar el ESP32 para controlar un zumbador activo de 12 V para producir un sonido fuerte. Si quieres controlar un zumbador activo/pasivo de 5 V, por favor consulta este tutorial de zumbador piezoeléctrico para ESP32.

Hay dos formas de controlar el zumbador de 12 V. Un relé es sencillo, pero hace clic cada vez que conmuta. Un módulo MOSFET hace el mismo trabajo sin ruido, y puede conmutar muy rápido. Esto es bueno para los pitidos de alarma. En este tutorial probaremos las dos formas.

Acerca del zumbador activo de 12 V

El zumbador activo de 12 V puede producir un sonido fuerte, lo cual es adecuado para el sistema de alarma.

Esquema de pines

Pinout del zumbador activo de 12 V para ESP32

El zumbador activo de 12 V suele tener dos pines:

  • Pin negativo (-) (negro): debe conectarse a la masa de la fuente de alimentación de CC.
  • Pin positivo (+) (rojo): debe conectarse a 12 V de la fuente de alimentación de CC.

Cómo controlar un zumbador activo de 12 V

Si un zumbador activo de 12 V es alimentado por una fuente de 12 V, emite sonido. Para controlar un zumbador activo de 12 V, necesitamos usar un relé entre el ESP32 y el zumbador activo de 12 V. El ESP32 puede controlar el zumbador activo de 12 V a través del relé. Si no sabes sobre el relé (disposición de pines, cómo funciona, cómo programar...), aprende sobre el relé en el Tutorial ESP32 - Relé

El módulo MOSFET es la segunda opción. Los pines, el interior y el código del módulo se explican en el tutorial ESP32 - Módulo MOSFET.

Relé vs módulo MOSFET para un zumbador de 12 V

Relé Módulo MOSFET
Qué puede hacer encender o apagar el zumbador encender o apagar el zumbador
Ruido al conmutar un clic cada vez, mezclado con el pitido ningún ruido, solo se oye el pitido
Velocidad de conmutación lenta, unos pocos milisegundos muy rápida
Pitidos rápidos el relé hace un clic fuerte y se desgasta rápido sin problema
Vida útil los contactos se desgastan tras muchas conmutaciones nada se mueve, así que dura mucho
Tipo de corriente CA o CC solo CC
Alimentación del zumbador cualquier tensión que admita el relé unos 6 V o más
Aislamiento del ESP32 sí, entre bobina y contactos sí, con el optoacoplador PC817
Ideal para ON/OFF lento, por ejemplo encendido unos segundos patrones de alarma con muchos pitidos cortos

Si el zumbador pita despacio, el relé está bien. Si quieres una alarma con muchos pitidos cortos, el módulo MOSFET es la mejor opción.

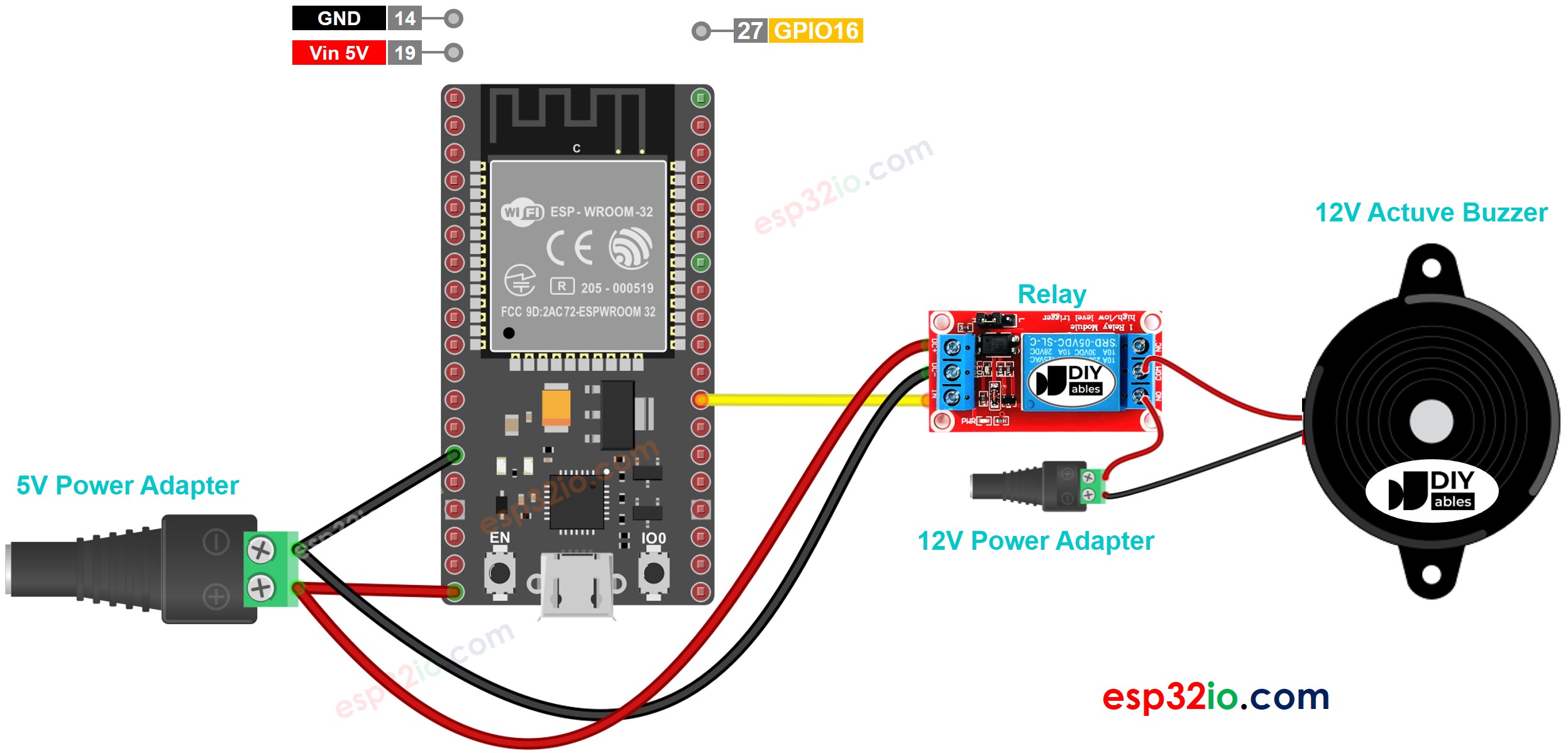

Diagrama de Cableado

Diagrama de cableado del zumbador activo de 12 V para ESP32

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

Código ESP32

El código mostrado a continuación enciende repetidamente el zumbador activo de 12 V durante un segundo y lo apaga durante dos segundos.

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-buzzer */ #define RELAY_PIN 16 // ESP32 pin GPIO16 that connects to relay to control the 12V buzzer // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } void loop() { digitalWrite(RELAY_PIN, HIGH); delay(1000); digitalWrite(RELAY_PIN, LOW); delay(2000); }

Pasos R\u00e1pidos

  • Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE
  • Conecta ESP32 a la PC mediante un cable USB
  • Abre el IDE de Arduino, selecciona la placa y el puerto correctos
  • Copia el código anterior y ábrelo con el IDE de Arduino
  • Haz clic en el botón Subir en el IDE de Arduino para subir el código al ESP32
  • Observa el estado del zumbador activo de 12 V

Explicación del código

Puedes encontrar la explicación en la línea de comentarios del código de Arduino anterior.

Cómo hacer pitidos de alarma con el módulo MOSFET

Ahora vamos a cambiar el relé por un módulo MOSFET. El zumbador funciona igual, pero no hay clic, así que puede pitar rápido como una alarma real.

Diagrama de Cableado

Diagrama de cableado del zumbador activo de 12 V con módulo MOSFET para ESP32

This image is created using Fritzing. Click to enlarge image

Desde Hacia
GPIO18 del ESP32 Pin PWM del módulo MOSFET
GND del ESP32 Pin GND del módulo MOSFET
Adaptador de 12 V (+) Terminal + del módulo MOSFET
Cable rojo del zumbador (+) Terminal + del módulo MOSFET (el mismo que el + del adaptador)
Cable negro del zumbador (−) Terminal LOAD del módulo MOSFET
Adaptador de 12 V (−) Terminal − del módulo MOSFET

El pin del ESP32 da solo 3.3 V, pero es suficiente: el LED del optoacoplador del módulo necesita solo unos pocos miliamperios.

La mayoría de los zumbadores activos de 12 V tienen un pequeño circuito dentro y no necesitan un diodo flyback. Si tu zumbador es de tipo magnético (tiene una bobina dentro), añade un diodo 1N4007 o 1N5819 en paralelo con él. El lado con la franja (cátodo) va al + del zumbador, y el otro lado va al − del zumbador.

Código de ESP32

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-buzzer */ const int MOSFET_PIN = 18; // ESP32 GPIO18 connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); digitalWrite(MOSFET_PIN, LOW); // start with the buzzer OFF } void loop() { // fast alarm beeps: 10 short beeps Serial.println("Alarm: fast beeps"); for (int i = 0; i < 10; i++) { digitalWrite(MOSFET_PIN, HIGH); // turn on buzzer delay(100); digitalWrite(MOSFET_PIN, LOW); // turn off buzzer delay(100); } // one long beep Serial.println("Alarm: long beep"); digitalWrite(MOSFET_PIN, HIGH); delay(1000); digitalWrite(MOSFET_PIN, LOW); // quiet time Serial.println("Quiet"); delay(3000); }

Qué hace el zumbador: pita 10 veces rápido, luego hace un pitido largo y después se queda en silencio durante 3 segundos. Luego empieza de nuevo.

Un zumbador activo produce su propio sonido. Solo enciéndelo o apágalo por completo con digitalWrite(). No uses analogWrite() (PWM) para cambiar el volumen, porque el sonido será débil o extraño.

Pasos R\u00e1pidos

  • Haz la misma preparación que en los Quick Steps de la parte del relé de arriba.
  • Conecta el zumbador y el módulo MOSFET como se muestra en el diagrama. Mantén el adaptador de 12 V desenchufado.
  • Sube el código de arriba al ESP32.
  • Enchufa el adaptador de 12 V.
  • Abre el Monitor Serie a 9600 baudios.
  • Escucha el zumbador: oyes los pitidos rápidos sin el clic del relé.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32 Dev Module
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Alarm: fast beeps Alarm: long beep Quiet Alarm: fast beeps Alarm: long beep Quiet
Ln 11, Col 1
ESP32 Dev Module on COM15
2

※ Nota:

El módulo MOSFET funciona solo con corriente continua (CC), y la fuente de alimentación del zumbador debe ser de unos 6 V o más. Para un zumbador de 5 V, consulta el Tutorial de zumbador piezoeléctrico para ESP32. Para un zumbador o una sirena de CA, usa el relé.
