ESP32 - Módulo de relé de 2 canales

Este tutorial proporciona instrucciones paso a paso para utilizar un ESP32 para controlar un módulo de relé de dos canales. Cubre los siguientes aspectos en detalle:

Cuando necesitamos controlar dos dispositivos de alta tensión como bombas, ventiladores o actuadores, tenemos dos opciones. Podemos usar varios módulos de relés o optar por una solución más sencilla. La forma más sencilla es usar un módulo de relé de dos canales, que es una placa única con dos relés integrados. Esto hace que la configuración sea más simple y más conveniente para controlar ambos dispositivos.

Hardware Requerido

1×Módulo de Desarrollo ESP32 ESP-WROOM-32
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×2-channel Relay Module
1×Protoboard
1×Cables Puente
1×(Opcional) 5V Power Adapter for ESP32
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1×(Recomendado) Breakout Expansion Board for ESP32
1×(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1×DIYables ESP32 Starter Kit (ESP32 included)
1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del Módulo de Relé de 2 Canales

Disposición de pines

Diagrama de pines de un módulo de relés de 2 canales

Un módulo de relé de dos canales tiene los siguientes pines:

  • Pines de alimentación para placas de relé
    • DC+: conecta este pin al pin de 5V de la fuente de alimentación
    • DC-: conecta este pin al pin GND de la fuente de alimentación y también al pin GND del ESP32
  • Pines de señal:
    • IN1: este pin recibe la señal de control desde el ESP32 para controlar el relé 1 en el módulo
    • IN2: este pin recibe la señal de control desde el ESP32 para controlar el relé 2 en el módulo
  • Pines de salida: NCx (normalmente cerrado pin), NOx (normalmente abierto pin), COMx (común pin),
    • NC1, NO1, COM1: Estos pines se conectan a un dispositivo de alta tensión que es controlado por el relé 1
    • NC2, NO2, COM2: Estos pines se conectan a un dispositivo de alta tensión que es controlado por el relé 2

    Además, el módulo de relé de dos canales cuenta con dos jumpers que te permiten elegir entre un disparo por nivel bajo o por nivel alto para cada relé de forma independiente.

    Si estás interesado en entender los conceptos básicos de los relés, te recomiendo encarecidamente consultar el tutorial ESP32 - Relay. Este tutorial ofrece una visión completa de:

    • Conectar relés a dispositivos de alta tensión
    • Explicando los conceptos de cerrado normalmente y abierto normalmente
    • Describiendo las diferencias entre disparador de bajo nivel y disparador de alto nivel
    • Demostrando cómo controlar relés de manera efectiva utilizando ESP32

Diagrama de Cableado

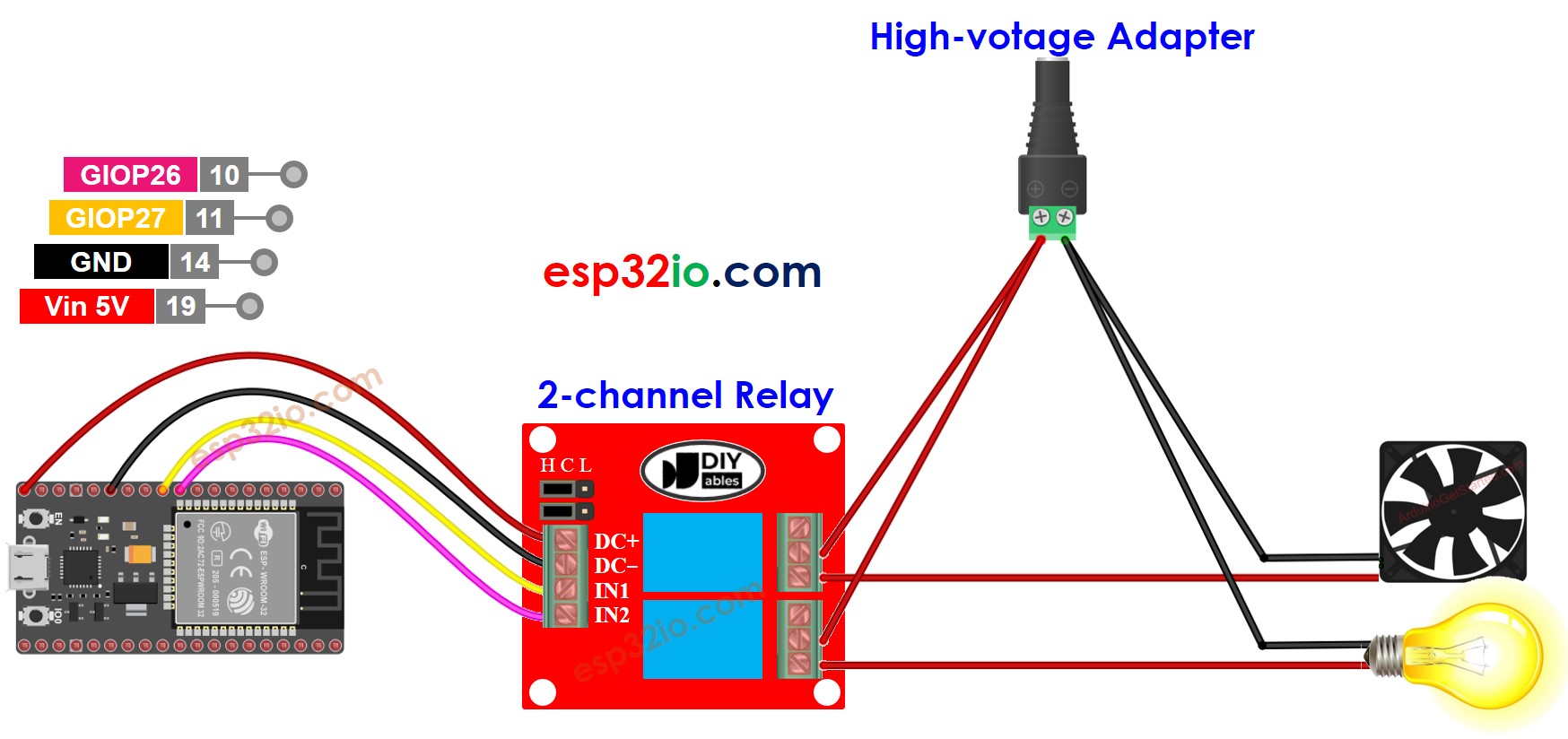

Diagrama de cableado del módulo de relé de 2 canales para ESP32

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

Si planeas usar los pines de 5V para alimentar componentes adicionales, existe la posibilidad de que el módulo de relé no reciba suficiente energía. Por lo tanto, es esencial utilizar una fuente de alimentación de 5V separada específicamente para el módulo.

Entonces, necesitamos usar tres tipos de fuentes de energía:

  • Una fuente de alimentación de 5 V para ESP32
  • Una fuente de alimentación de 5 V para el módulo de relé de 2 canales
  • Una o varias fuentes de alimentación de mayor voltaje (12VDC, 24VDC, 48VDC, 220VAC...) para dispositivos que están controlados por el módulo de relé de 2 canales

A continuación se muestra el diagrama de cableado que utiliza tres fuentes de alimentación. La fuente de alimentación para el ESP32 (que no se muestra en la imagen) puede conectarse ya sea mediante un cable USB o mediante un conector de alimentación.

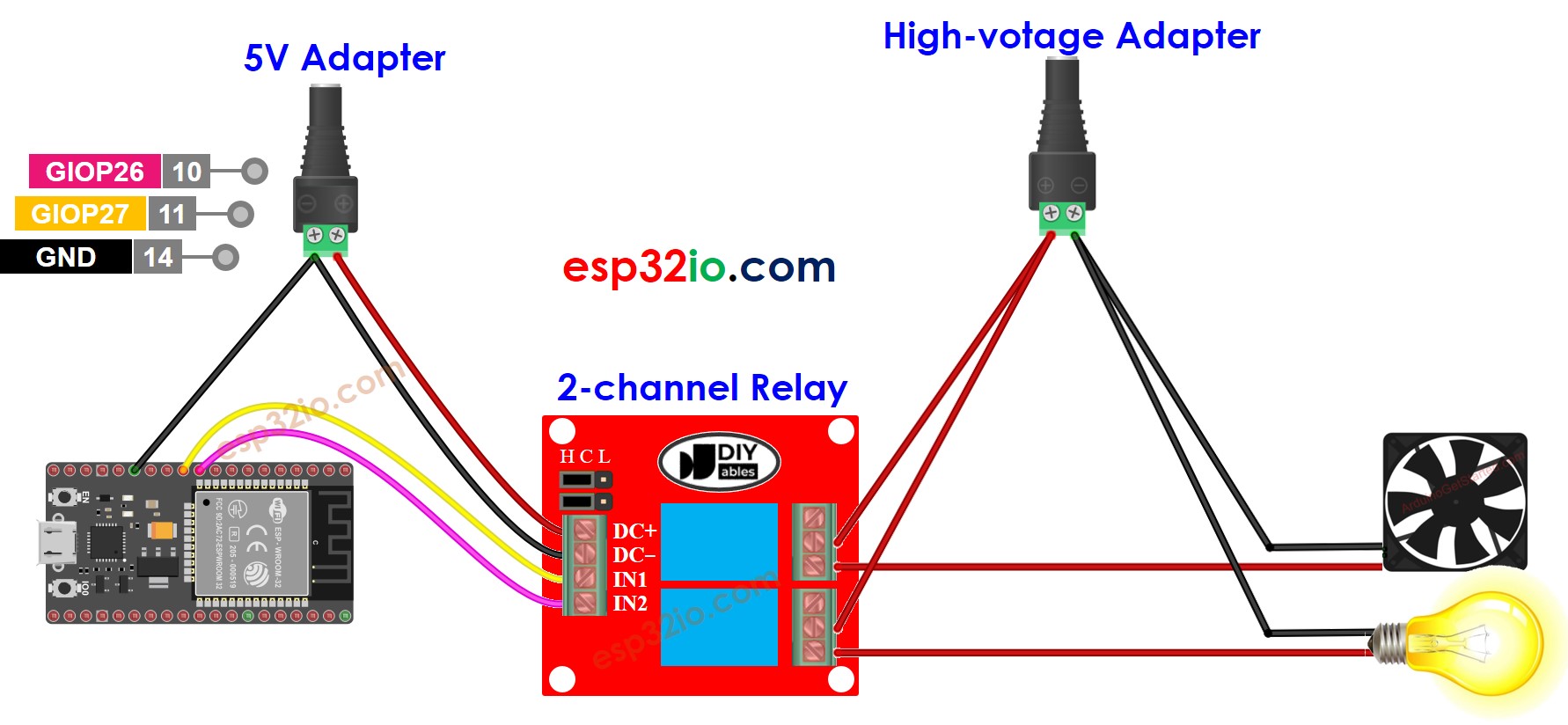

Esquema de cableado de la fuente de alimentación externa para el módulo de relé de 2 canales ESP32

This image is created using Fritzing. Click to enlarge image

Para reducir la cantidad de adaptadores de corriente necesarios, podemos simplificar las cosas utilizando una única fuente de alimentación de 5 V para el ESP32 y el módulo de relé de 2 canales.

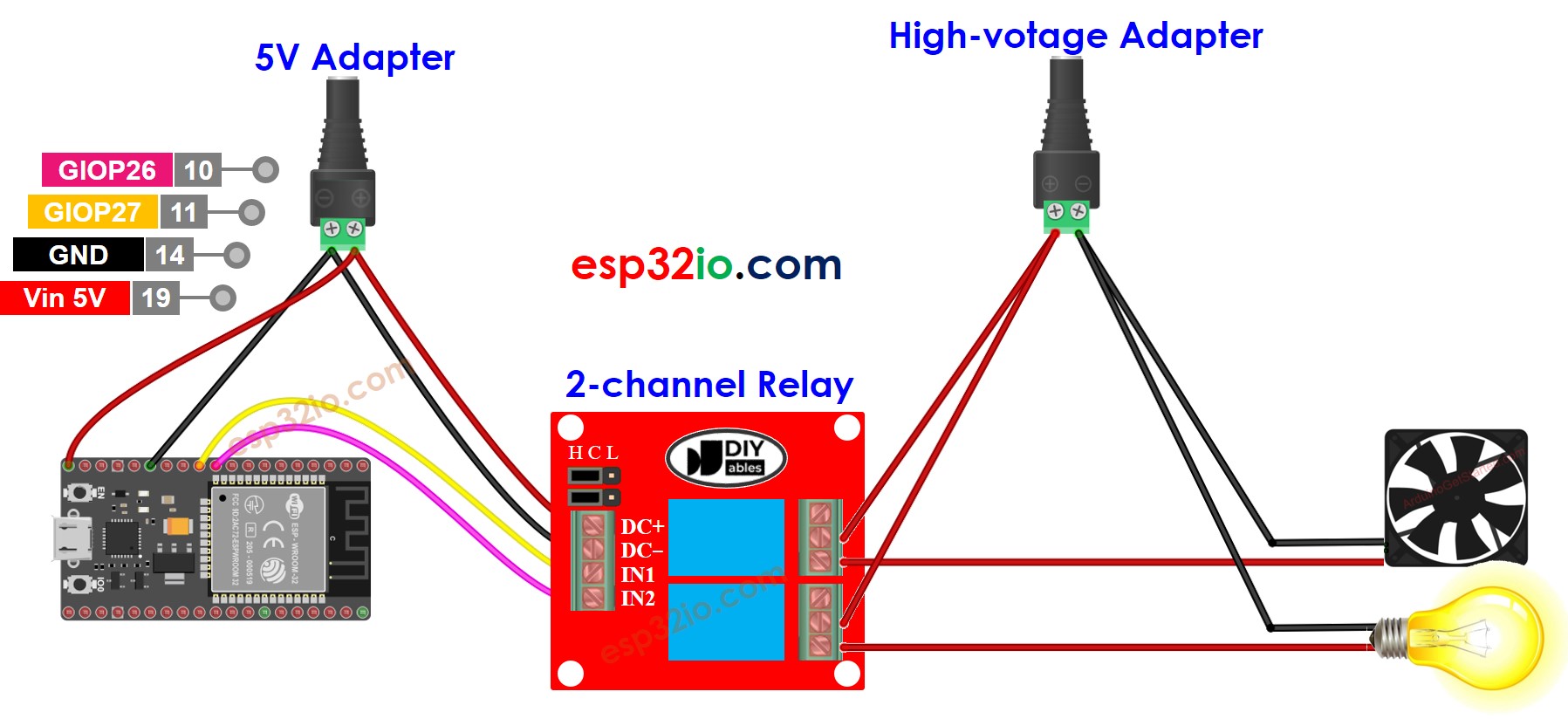

Diagrama de cableado del módulo de relé de 2 canales ESP32 con dos fuentes de alimentación

This image is created using Fritzing. Click to enlarge image

※ Nota:

Si los dos dispositivos controlados por un módulo de relé de 2 canales funcionan a la misma tensión, podemos utilizar un único adaptador de alimentación de alta tensión para suministrar energía a ambos dispositivos. Sin embargo, si los dispositivos requieren tensiones diferentes, podemos utilizar de forma independiente adaptadores de alimentación de alta tensión separados para cada dispositivo.

Cómo programar para un módulo de relé de dos canales

  • Inicializa el pin del ESP32 al modo de salida digital utilizando la función pinMode().
pinMode(PIN_RELAY_1, OUTPUT); pinMode(PIN_RELAY_2, OUTPUT);
digitalWrite(PIN_RELAY_1, HIGH); digitalWrite(PIN_RELAY_2, HIGH);

Código ESP32

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-2-channel-relay-module */ #define PIN_RELAY_1 27 // The ESP32 pin GPIO27 connected to the IN1 pin of relay module #define PIN_RELAY_2 26 // The ESP32 pin GPIO26 connected to the IN2 pin of relay module // the setup function runs once when you press reset or power the board void setup() { Serial.begin(9600); // initialize digital pin as an output. pinMode(PIN_RELAY_1, OUTPUT); pinMode(PIN_RELAY_2, OUTPUT); } // the loop function runs over and over again forever void loop() { Serial.println("Turn on both relays"); digitalWrite(PIN_RELAY_1, HIGH); digitalWrite(PIN_RELAY_2, HIGH); delay(2000); Serial.println("Turn off both relays"); digitalWrite(PIN_RELAY_1, LOW); digitalWrite(PIN_RELAY_2, LOW); delay(2000); }

Pasos R\u00e1pidos

  • Copia el código anterior y ábrelo con el IDE de Arduino.
  • Haz clic en el botón Subir en el IDE de Arduino para subir el código al ESP32.
  • Escucha el sonido de clic en los relés.
  • Ver el resultado en el Monitor Serial.
COM6
Send
Turned on both relays Turned off both relays Turned on both relays Turned off both relays Turned on both relays Turned off both relays Turned on both relays Turned off both relays
Autoscroll Show timestamp
Clear output
9600 baud
Newline
