ESP32 - Sensor de lluvia
El sensor de lluvia es capaz de detectar y medir el nivel de lluvia o nieve. El sensor de lluvia proporciona dos salidas: una salida digital (LOW/HIGH) y una salida analógica.
En este tutorial, aprenderemos a utilizar un ESP32 y un sensor de lluvia para detectar y medir la lluvia. Específicamente, cubriremos lo siguiente:
- Cómo conectar el sensor de lluvia a un ESP32.
- Cómo programar el ESP32 para detectar la lluvia leyendo la señal digital del sensor de lluvia.
- Cómo programar el ESP32 para medir el nivel de lluvia leyendo la señal analógica del sensor de lluvia.
Después, puedes modificar el código para activar un motor o una alerta cuando detecte lluvia o nieve.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del sensor de lluvia
El sensor de lluvia se puede utilizar para detectar la presencia de lluvia o para medir el nivel de agua que cae durante la lluvia. El sensor de lluvia ofrece dos opciones a través de un pin de salida digital y un pin de salida analógica.

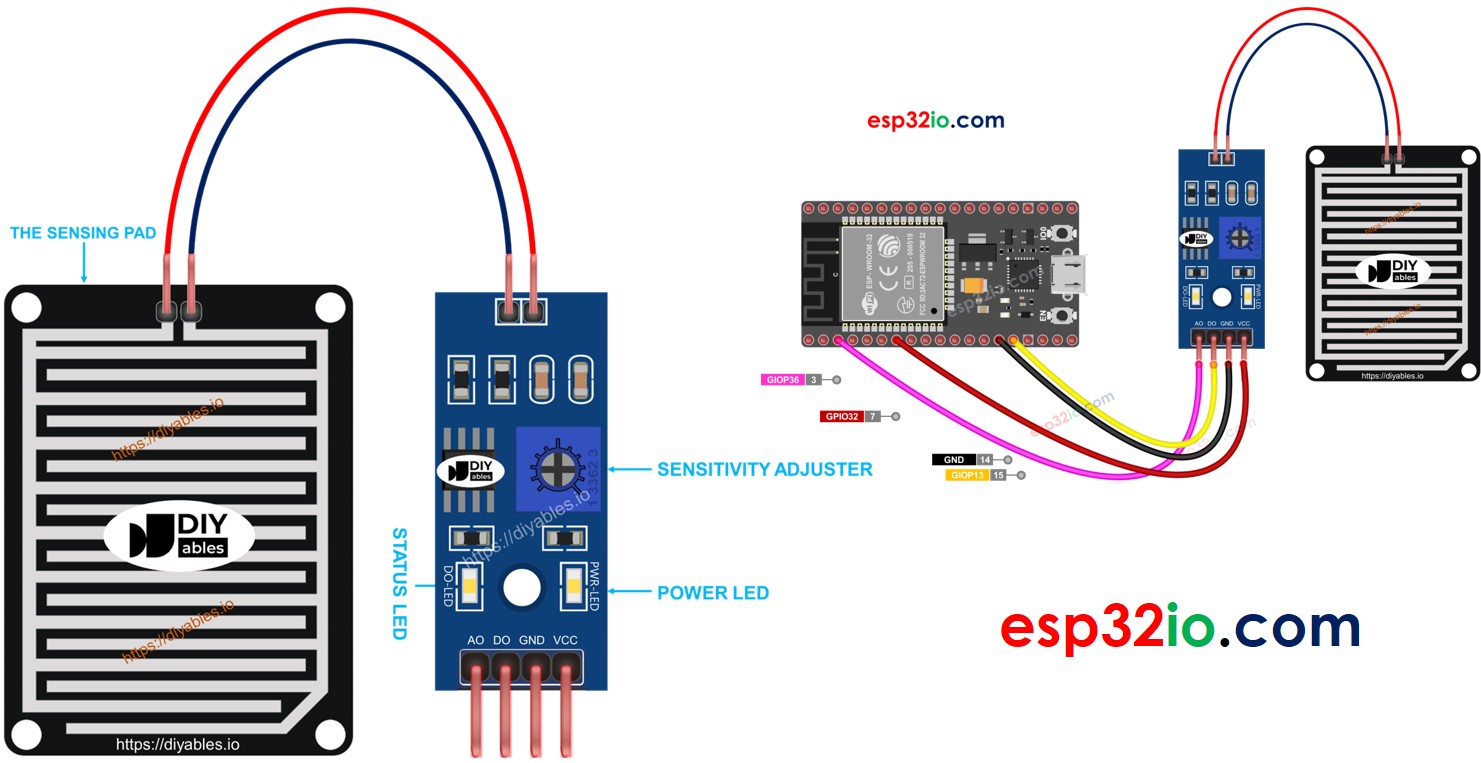

El sensor de lluvia incluye dos partes:
- La almohadilla de detección
- El módulo electrónico
La almohadilla de detección
La placa de detección se coloca en el exterior, donde puede exponerse a la lluvia o la nieve (p. ej., en el techo). La placa de detección tiene una serie de trazas de cobre expuestas, divididas en dos grupos: trazas de alimentación y trazas de detección. Estas trazas de alimentación y de detección no están conectadas a menos que estén puenteadas por agua o nieve. No hay diferencias entre las trazas de alimentación y las trazas de detección. Puedes elegir una como traza de alimentación y la otra se convertirá en la traza de detección.
El módulo electrónico
El módulo electrónico del sensor de lluvia convierte la señal de la placa de detección en un valor analógico o digital que puede ser leído por el ESP32. Incluye cuatro pines:
- Pin VCC: Debe conectarse a VCC (3,3 V a 5 V).
- Pin GND: Debe conectarse a GND (0 V).
- Pin DO: Es un pin de salida digital. Está en ALTO si no se detecta lluvia y BAJO si se detecta lluvia. El valor umbral para la detección de lluvia puede ajustarse mediante un potenciómetro integrado.
- Pin AO: Es un pin de salida analógica. El valor de salida disminuye a medida que aumenta el agua en la placa de detección, y aumenta a medida que disminuye el agua en la placa de detección.
Además, tiene dos indicadores LED:
- Un indicador PWR-LED para la alimentación.
- Un indicador DO-LED para el estado de lluvia en el pin DO: está encendido cuando hay lluvia.
Cómo funciona
Para el pin DO:
- El módulo tiene un potenciómetro integrado para ajustar el umbral (sensibilidad).
- Cuando la intensidad está por encima del valor umbral, se detecta la lluvia, el pin de salida del sensor está en nivel bajo y el DO-LED está encendido.
- Cuando la intensidad está por debajo del valor umbral, la lluvia no se detecta, el pin de salida del sensor está en alto y el DO-LED está apagado.
Para el pin AO:
- Cuánta más agua haya en la almohadilla de detección, menor será el valor leído desde el pin AO.
- Cuanto menos agua haya en la almohadilla de detección, mayor será el valor leído desde el pin AO.
Tenga en cuenta que el potenciómetro no afecta el valor en el pin AO.
Diagrama de Cableado
Como se mencionó anteriormente, el pin VCC del sensor debe conectarse al 3.3V o al 5V. Si conectamos este pin directamente al pin de 3.3V o 5V del ESP32, la vida útil del sensor se acortará debido a la corrosión electroquímica. La mejor manera es conectar el pin VCC del sensor de lluvia a un pin de salida del ESP32. Podemos programar ese pin para alimentar el sensor de lluvia solo cuando se esté leyendo. Esto puede minimizar el impacto de la corrosión electroquímica.
Dado que el módulo del sensor de lluvia tiene dos salidas, puedes elegir usar una o ambas, según lo que necesites.

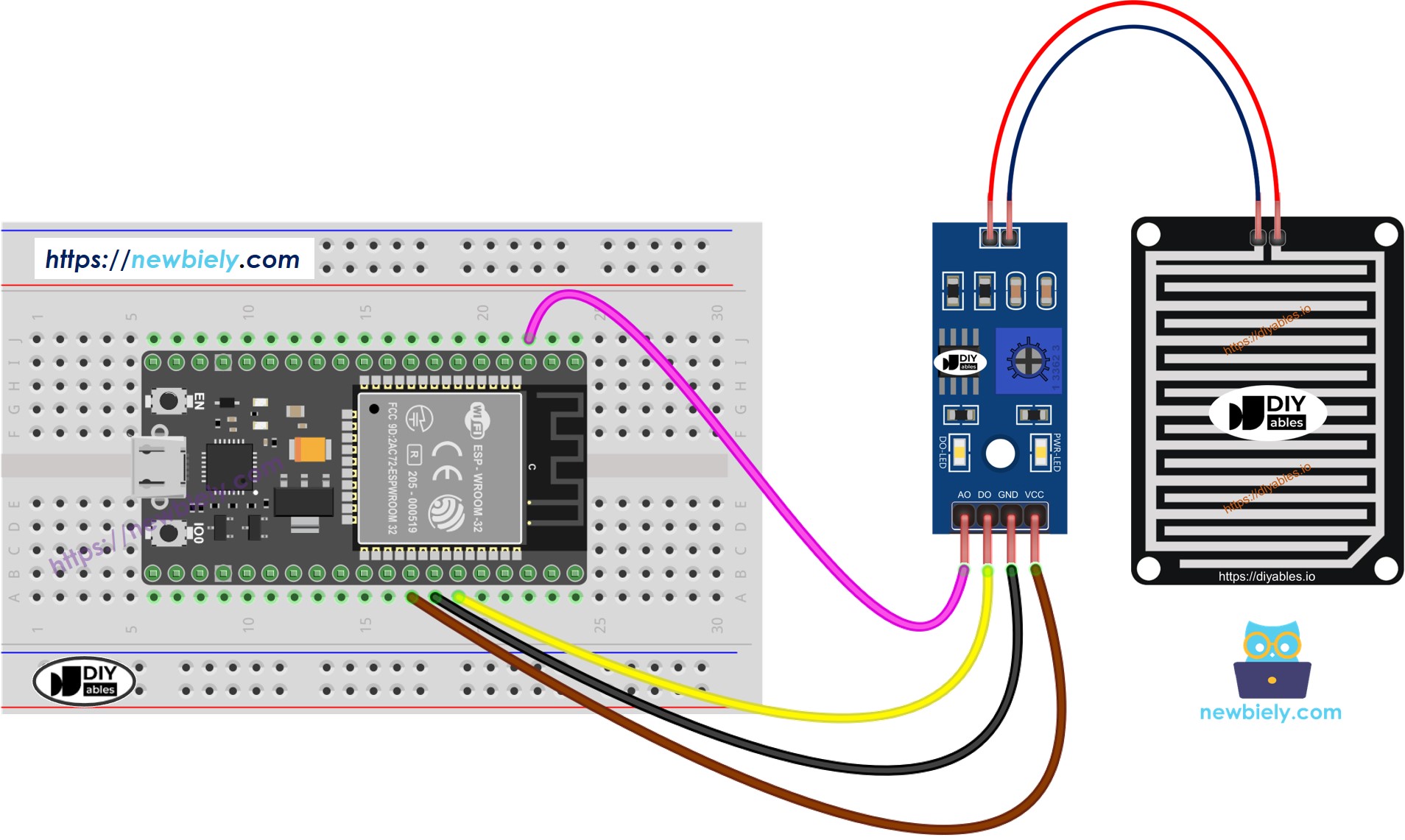

- Cómo conectar el ESP32 y el sensor de lluvia usando breadboard
El módulo de sensor de lluvia ofrece dos salidas. Puedes usar cualquiera de ellas o ambas según sea necesario.
This image is created using Fritzing. Click to enlarge image
Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

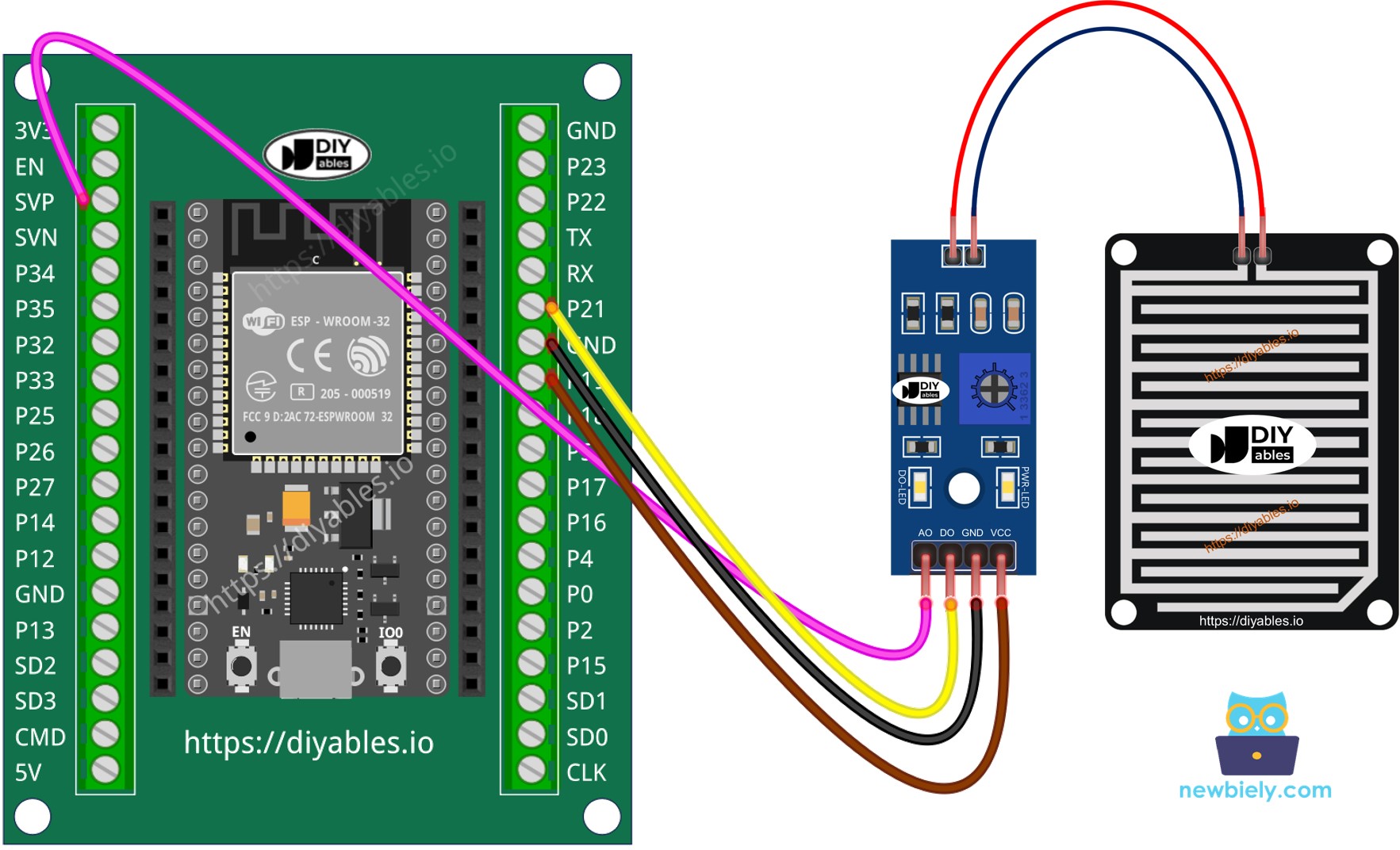

- Cómo conectar ESP32 y un sensor de lluvia usando placa breakout con bloque de terminales de tornillo
Código ESP32 - Leer el valor del pin DO
Pasos R\u00e1pidos
- Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE
- Copia el código anterior y ábrelo con Arduino IDE
- Haz clic en el botón Upload en Arduino IDE para subir el código al ESP32
- Vierte un poco de agua sobre el sensor de lluvia
- Ve el resultado en el Monitor Serial.
Por favor, tenga en cuenta que si nota que el LED permanece encendido de forma continua o se apaga incluso cuando el sensor está expuesto a la lluvia, puede ajustar el potenciómetro para afinar la sensibilidad del sensor.
Código ESP32 - Leer valor del pin AO
Pasos R\u00e1pidos
- Copia el código anterior y ábrelo con el IDE de Arduino
- Haz clic en el botón Subir en el IDE de Arduino para cargar el código al ESP32
- Echa un poco de agua sobre el sensor de lluvia
- Mira el resultado en el Monitor Serial
※ Nota:
Este tutorial utiliza la función analogRead() para leer valores de un ADC (Convertidor Analógico-Digital) conectado a un sensor de lluvia. El ADC del ESP32 es bueno para proyectos que NO necesitan alta precisión. Sin embargo, para proyectos que requieren mediciones precisas, tenga en cuenta:
- El ADC del ESP32 no es perfectamente preciso y puede necesitar calibración para obtener resultados correctos. Cada placa ESP32 puede ser un poco diferente, así que debes calibrar el ADC para cada placa individual.
- La calibración puede ser difícil, especialmente para principiantes, y puede que no siempre dé los resultados exactos que deseas.
Para proyectos que requieren alta precisión, considere usar un ADC externo (p. ej. ADS1115) con el ESP32 o usar un Arduino, que tiene un ADC más fiable. Si aún desea calibrar el ADC del ESP32, consulte Controlador de calibración del ADC de ESP32
