ESP32 - Reproductor MP3 con RFID

En este tutorial, exploraremos el proceso de crear un reproductor de MP3 basado en RFID utilizando ESP32, un lector RFID RC522 y un módulo reproductor de MP3. El módulo reproductor de MP3 está equipado con una tarjeta microSD donde se almacenan varias canciones. Cada tarjeta RFID representa una canción, y la cantidad de tarjetas RFID coincide con el número de canciones.

Al pasar una tarjeta RFID frente al lector RFID, el ESP32 reproduce la canción correspondiente asociada a esa tarjeta RFID específica.

Hardware Requerido

1	×	Módulo de Desarrollo ESP32 ESP-WROOM-32
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	RFID/NFC RC522 Kit (reader + tags)
1	×	RFID Key Fob
1	×	RFID Card
1	×	Módulo Reproductor MP3 Serial
1	×	Tarjeta Micro SD
1	×	Altavoz Aux 3.5mm
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del módulo RFID/NFC RC522 y del reproductor de MP3

¿No está familiarizado con el módulo RC522 RFID/NFC y con el reproductor de MP3, incluyendo sus pines, funcionalidad y programación? Explora tutoriales integrales sobre estos temas a continuación:

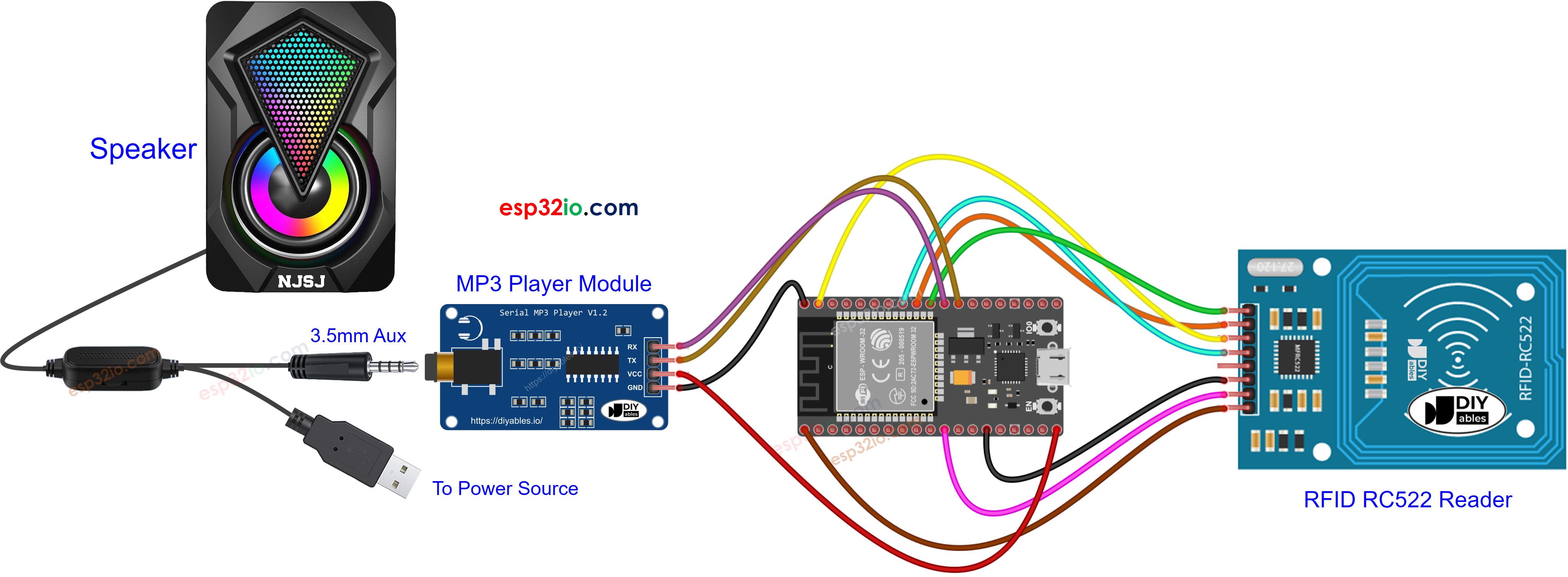

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

※ Nota:

El orden de los pines puede variar según los fabricantes. UTILICE SIEMPRE las etiquetas impresas en el módulo. La imagen de arriba muestra la disposición de pines de los módulos de la marca DIYables.

Preparación

Almacenar previamente una lista de canciones que quieras reproducir en la tarjeta microSD.
Inserta la tarjeta microSD en el módulo reproductor de MP3.
Conecta el módulo reproductor de MP3 al ESP32.
Conecta el altavoz al módulo reproductor de MP3.
Conecta el altavoz a una fuente de alimentación.
Conecta el lector RFID al ESP32.

Dado que el UID normalmente no está impreso en la etiqueta RFID, el primer paso que debemos dar es averiguar el UID de las etiquetas. Esto se puede hacer mediante:

Si esta es la primera vez que usa ESP32, consulte cómo configurar el entorno para ESP32 en Arduino IDE.
Realice el cableado tal como se muestra en la imagen de arriba.
Conecte la placa ESP32 a su PC mediante un cable micro USB.
Abra el IDE de Arduino en su PC.
Seleccione la placa ESP32 adecuada (p. ej. ESP32 Dev Module) y el puerto COM.
Copie el código de abajo y ábralo con el IDE de Arduino.

Haz clic en el botón Subir en el IDE de Arduino para cargar el código en el ESP32
Abrir Monitor Serial
Acerca cada tarjeta RFID/llavero una por una al módulo RFID-RC522
Anote los UID en el Monitor Serial; se muestra a continuación:

COM6

Send

Tap RFID Tag on reader 0xB1, 0xCD, 0x5F, 0xA1 0x1A, 0x7C, 0x72, 0x1D 0xA2, 0x1C, 0x9D, 0xA1

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Usaremos estos UIDs de RFID para actualizar el código ESP32 que se muestra a continuación.

Código ESP32 - Reproductor MP3 con RFID

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-rfid-mp3-player */ #include <SPI.h> #include <MFRC522.h> #define CMD_PLAY_NEXT 0x01 #define CMD_PLAY_PREV 0x02 #define CMD_PLAY_W_INDEX 0x03 #define CMD_SET_VOLUME 0x06 #define CMD_SEL_DEV 0x09 #define CMD_PLAY_W_VOL 0x22 #define CMD_PLAY 0x0D #define CMD_PAUSE 0x0E #define CMD_SINGLE_CYCLE 0x19 #define DEV_TF 0x02 #define SINGLE_CYCLE_ON 0x00 #define SINGLE_CYCLE_OFF 0x01 #define SS_PIN 5 // ESP32 pin GPIO5 connected to the SS of the RFID reader #define RST_PIN 27 // ESP32 pin GPIO27 connected to the RST of the RFID reader #define SONG_NUM 3 // 3 songs + 3 RFID cards, change it as your need MFRC522 rfid(SS_PIN, RST_PIN); byte RFID_UIDs[SONG_NUM][4] = { { 0xB1, 0xCD, 0x5F, 0xA1 }, // UPDATE THIS VALUE FROM PREPARATION STEP { 0x1A, 0x7C, 0x72, 0x1D }, // UPDATE THIS VALUE FROM PREPARATION STEP { 0xA2, 0x1C, 0x9D, 0xA1 } // UPDATE THIS VALUE FROM PREPARATION STEP // ADD MORE IF NEEDED }; void setup() { Serial.begin(9600); Serial2.begin(9600, SERIAL_8N1, 16, 17); delay(500); // wait chip initialization is complete mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card delay(200); // wait for 200ms SPI.begin(); // init SPI bus rfid.PCD_Init(); // init MFRC522 Serial.println("Tap RFID Tag on reader"); } void loop() { if (rfid.PICC_IsNewCardPresent()) { // new tag is available if (rfid.PICC_ReadCardSerial()) { // NUID has been readed Serial.print("Tag UID:"); for (int i = 0; i < rfid.uid.size; i++) { Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " "); Serial.print(rfid.uid.uidByte[i], HEX); } Serial.println(); for (int index = 0; index < SONG_NUM; index++) { if (rfid.uid.uidByte[0] == RFID_UIDs[index][0] && rfid.uid.uidByte[1] == RFID_UIDs[index][1] && rfid.uid.uidByte[2] == RFID_UIDs[index][2] && rfid.uid.uidByte[3] == RFID_UIDs[index][3]) { Serial.print("Playing song "); Serial.println(index); mp3_command(CMD_PLAY_W_INDEX, index); // Play mp3 } } rfid.PICC_HaltA(); // halt PICC rfid.PCD_StopCrypto1(); // stop encryption on PCD } } } void mp3_command(int8_t command, int16_t dat) { int8_t frame[8] = { 0 }; frame[0] = 0x7e; // starting byte frame[1] = 0xff; // version frame[2] = 0x06; // the number of bytes of the command without starting byte and ending byte frame[3] = command; // frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback frame[5] = (int8_t)(dat >> 8); // data high byte frame[6] = (int8_t)(dat); // data low byte frame[7] = 0xef; // ending byte for (uint8_t i = 0; i < 8; i++) { Serial2.write(frame[i]); } }

Pasos R\u00e1pidos

Copia el código anterior y ábrelo con Arduino IDE
Actualiza los UIDs que obtuviste en el paso de preparación al código anterior
Carga el código en el ESP32
Toca una etiqueta RFID en el módulo RFID-RC522, una por una
Comprueba el sonido del reproductor MP3
Si todo funciona sin problemas, cada tarjeta RFID estará asociada a una canción
Puedes marcar el nombre de la canción en cada tarjeta RFID
