ESP32 - Sensor de sonido - LED

En este tutorial, exploraremos cómo utilizar el sensor de sonido para el control de LEDs. Específicamente, profundizaremos en dos aplicaciones emocionantes:

Interruptor de sonido: Cuando se detecta sonido (p. ej. un golpe), el ESP32 alterna el LED, encendiéndolo si está apagado y apagándolo si está encendido.
LED activado por sonido: Al detectar sonido, el ESP32 enciende el LED durante un periodo de tiempo específico.

Hardware Requerido

1	×	Módulo de Desarrollo ESP32 ESP-WROOM-32
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Sensor de Sonido
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	Protoboard
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Acerca de LED y sensor de sonido

Si no conoces el LED y el sensor de sonido (disposición de pines, cómo funcionan, cómo programarlos ...), aprende sobre ellos en los siguientes tutoriales:

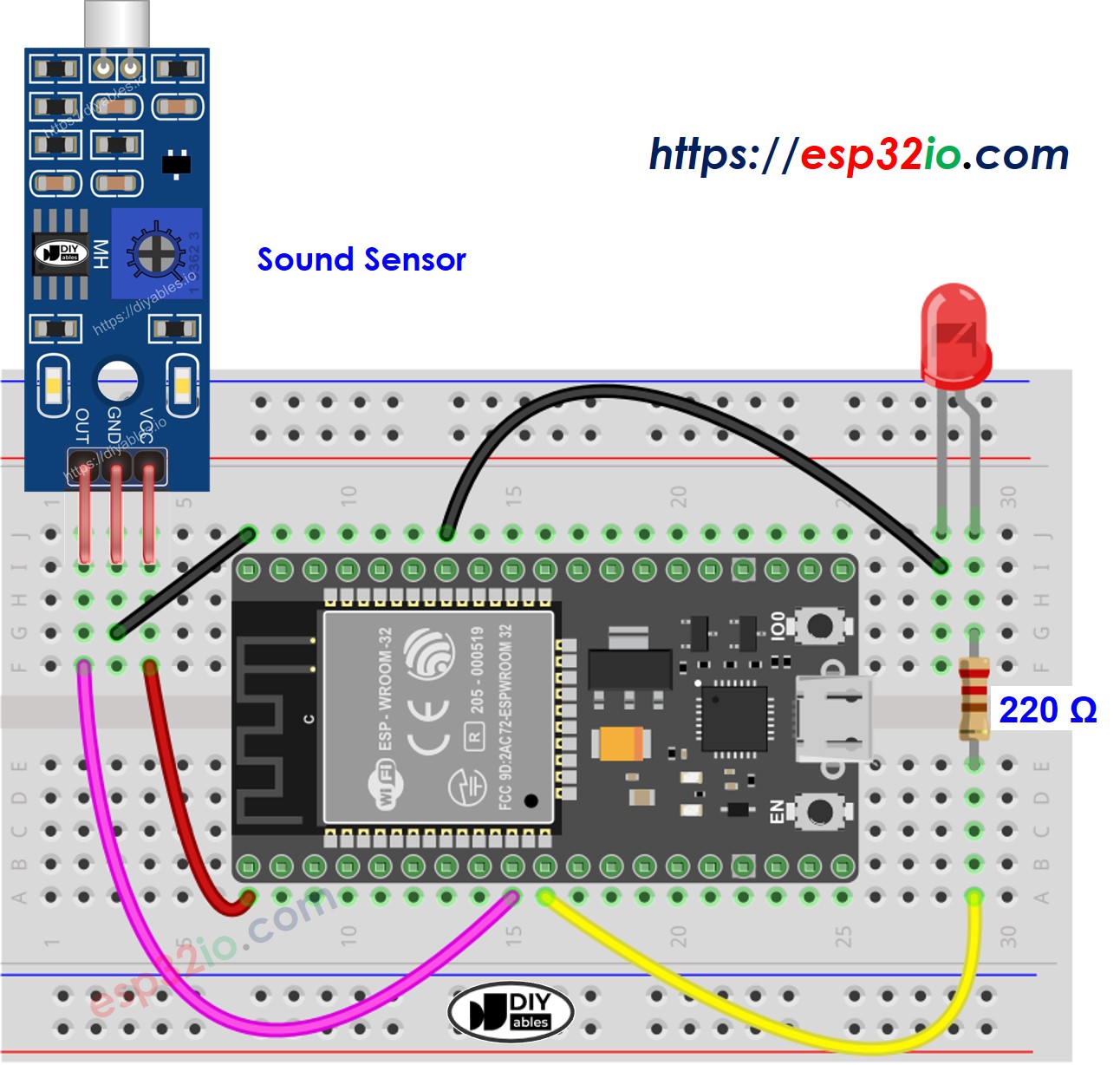

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

Código ESP32 - El interruptor de sonido alterna el LED

El código de abajo alterna el estado del LED cada vez que se detecta el sonido.

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-sound-sensor-led */ #define SENSOR_PIN 25 // The ESP32 pin GPIO25 connected to the sound sensor #define LED_PIN 26 // The ESP32 pin GPIO26 connected to the LED int prev_sound_state; // the previous state of sound sensor int sound_state; // the current state of sound sensor int led_state = LOW; // the current state of LED void setup() { Serial.begin(9600); // initialize serial pinMode(SENSOR_PIN, INPUT); // set ESP32 pin to input mode pinMode(LED_PIN, OUTPUT); // set ESP32 pin to output mode sound_state = digitalRead(SENSOR_PIN); } void loop() { prev_sound_state = sound_state; // save the last state sound_state = digitalRead(SENSOR_PIN); // read new state if (prev_sound_state == HIGH && sound_state == LOW) { // state change: HIGH -> LOW Serial.println("The sound has been detected"); // toggle state of LED led_state = !led_state; // control LED arccoding to the toggled state digitalWrite(LED_PIN, led_state); } }

Pasos R\u00e1pidos

Si esta es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
Realiza el cableado tal como se muestra en la imagen de arriba.
Conecta la placa ESP32 a tu PC mediante un cable micro USB.
Abre Arduino IDE en tu PC.
Selecciona la placa ESP32 correcta (p. ej. ESP32 Dev Module) y el puerto COM.
Conecta la placa ESP32 a tu PC mediante un cable USB.
Abre Arduino IDE, selecciona la placa y el puerto correctos.
Copia el código anterior y ábrelo con Arduino IDE.
Haz clic en el botón Subir de Arduino IDE para subir el código al ESP32.

Aplaude tu mano frente al sensor de sonido
Observa el cambio en el estado del LED

Explicación del código

¡Lee la explicación línea por línea en las líneas de comentarios del código fuente!

Código ESP32 - LED activado por sonido durante un período de tiempo

El código a continuación enciende el LED durante un período de tiempo cuando se detecta el sonido. Después de ese período, el LED se apaga.

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-sound-sensor-led */ #define SENSOR_PIN 25 // The ESP32 pin GPIO25 connected to the sound sensor #define LED_PIN 26 // The ESP32 pin GPIO26 connected to the LED #define TIME_PERIOD 5000 // in milliseconds int prev_sound_state; // the previous state of sound sensor int sound_state; // the current state of sound sensor void setup() { Serial.begin(9600); // initialize serial pinMode(SENSOR_PIN, INPUT); // set ESP32 pin to input mode pinMode(LED_PIN, OUTPUT); // set ESP32 pin to output mode sound_state = digitalRead(SENSOR_PIN); } void loop() { prev_sound_state = sound_state; // save the last state sound_state = digitalRead(SENSOR_PIN); // read new state if (prev_sound_state == HIGH && sound_state == LOW) { // state change: HIGH -> LOW Serial.println("The sound has been detected"); // turn on LED digitalWrite(LED_PIN, HIGH); delay(TIME_PERIOD); // turn off LED digitalWrite(LED_PIN, LOW); } }

Tenga en cuenta que el código anterior utiliza la función delay(), la cual es fácil de entender. Sin embargo, cuando se añade código adicional, la función delay puede provocar problemas de bloqueo durante el período de retardo. Para superar esto, el código siguiente implementa un enfoque no bloqueante al utilizar la biblioteca ezLED. La biblioteca ezLED, que opera tras bastidores, utiliza la función millis() en lugar de delay para evitar bloqueos.

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-sound-sensor-led */ #include <ezLED.h> // ezLED library #define SENSOR_PIN 25 // The ESP32 pin GPIO25 connected to the sound sensor #define LED_PIN 26 // The ESP32 pin GPIO26 connected to the LED #define TIME_PERIOD 5000 // in milliseconds ezLED led(LED_PIN); // create a LED object that attach to pin LED_PIN int prev_sound_state; // the previous state of sound sensor int sound_state; // the current state of sound sensor void setup() { Serial.begin(9600); // initialize serial pinMode(SENSOR_PIN, INPUT); // set ESP32 pin to input mode sound_state = digitalRead(SENSOR_PIN); } void loop() { led.loop(); // MUST call the led.loop() function in loop() prev_sound_state = sound_state; // save the last state sound_state = digitalRead(SENSOR_PIN); // read new state if (prev_sound_state == HIGH && sound_state == LOW) { // state change: HIGH -> LOW Serial.println("The sound has been detected"); led.turnON(); // turn on immediately led.turnOFF(TIME_PERIOD); // turn off after TIME_PERIOD } }

Pasos R\u00e1pidos

Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
Realiza el cableado como en la imagen de arriba.
Conecta la placa ESP32 a tu PC mediante un cable micro USB.
Abre Arduino IDE en tu PC.
Selecciona la placa ESP32 correcta (p. ej. ESP32 Dev Module) y el puerto COM.
Conecta ESP32 al PC mediante un cable USB.
Abre Arduino IDE, selecciona la placa adecuada y el puerto.
Haz clic en el icono de Bibliotecas en la barra izquierda del IDE de Arduino.
Busca “ezLED”, luego encuentra la biblioteca ezLED de ArduinoGetStarted.
Haz clic en el botón Instalar para instalar la biblioteca ezLED.

Copia el código anterior y ábrelo con Arduino IDE
Haz clic en el botón Subir en Arduino IDE para subir el código al ESP32

Aplaude frente al sensor de sonido
Observa el cambio en el estado del LED
