Servidor WebSocket ESP32 - Tutorial de Comunicación en Tiempo Real
Ejemplo de WebServerWithWebSocket - Comunicación en tiempo real
Vista general
Este ejemplo demuestra cómo crear un servidor web avanzado de múltiples páginas con comunicación WebSocket en tiempo real en ESP32, permitiendo el intercambio bidireccional de datos entre el navegador y el ESP32.
Características
- Comunicación WebSocket en tiempo real para mensajería bidireccional instantánea
- Comandos simples basados en cadenas (ping, hola, hora, LED encendido/apagado)
- Control del LED mediante comandos WebSocket
- Servidor HTTP integrado que sirve la interfaz de prueba de WebSocket
- Funcionalidad de eco para probar la transmisión de mensajes
- Monitoreo del estado de la conexión con reconexión automática
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Instalación de la biblioteca
Sigue estas instrucciones paso a paso:
- Si es la primera vez que usas el ESP32, consulta el tutorial sobre configurar el entorno para ESP32 en el IDE de Arduino.
- Conecta la placa ESP32 a tu computadora usando un cable USB.
- Inicia el IDE de Arduino en tu computadora.
- Selecciona la placa ESP32 adecuada (p. ej., ESP32) y el puerto COM.
- Abre el Administrador de Bibliotecas haciendo clic en el icono de Administrador de Bibliotecas en el lado izquierdo del IDE de Arduino.
- Busca Servidor Web para ESP32 y localiza el mWebSockets de DIYables.
- Haz clic en el botón Instalar para agregar la biblioteca mWebSockets.
Ejemplo de WebSocket
- En el IDE de Arduino, ve a Archivo Ejemplos Servidor Web para ESP32 WebServerWithWebSocket ejemplo para abrir el código de ejemplo
Estructura de código
El proyecto consta de dos archivos principales:
- websocket_html.h:
Contiene el código HTML, CSS y JavaScript para la interfaz web. Este archivo define la interfaz de usuario para interactuar con el ESP32 a través de WebSocket, incluyendo botones para enviar comandos, un registro de mensajes y indicadores de estado de la conexión.
i. WebServerWithWebSocket.ino:
Implementa la lógica principal del servidor en el ESP32. Este archivo configura los servidores HTTP y WebSocket, gestiona la conectividad WiFi, procesa los mensajes entrantes de WebSocket y controla el hardware (como el LED integrado) según los comandos recibidos.
Conexión del circuito
No se requieren componentes externos: este ejemplo utiliza el LED incorporado en el pin 13.
Comunicación WebSocket
Detalles de la conexión
- Puerto del servidor web: 80 (HTTP)
- Puerto de WebSocket: 81 (WebSocket)
- Protocolo: WebSocket compatible con RFC 6455
Tipos de mensajes
La implementación real utiliza comandos de cadena simples:
- Ping: "ping" → Respuesta: "pong"
- Saludo: "hello" → Respuesta: "¡Hola desde ESP32!"
- Tiempo de actividad: "time" → Respuesta: "Tiempo de actividad: X segundos"
- Control de LED: "led on" / "led off" → Respuesta: "LED ENCENDIDO" / "LED APAGADO"
- Eco: Cualquier otro texto → Respuesta: "Eco: [tu mensaje]"
Instrucciones de configuración
1. Configuración de red
Edita las credenciales de WiFi directamente en el archivo WebServerWithWebSocket.ino:
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
2. Subir código y monitorear la salida
- Conecta tu ESP32 a tu ordenador
- Selecciona la placa y el puerto correctos en Arduino IDE
- Carga el sketch WebServerWithWebSocket.ino
- Abre el Monitor Serial (baudios de 9600)
- Espera la conexión a WiFi
- Anota las direcciones de los servidores HTTP y WebSocket
- Si no ves la dirección IP en el Monitor Serial, presiona el botón de reinicio en la placa ESP32

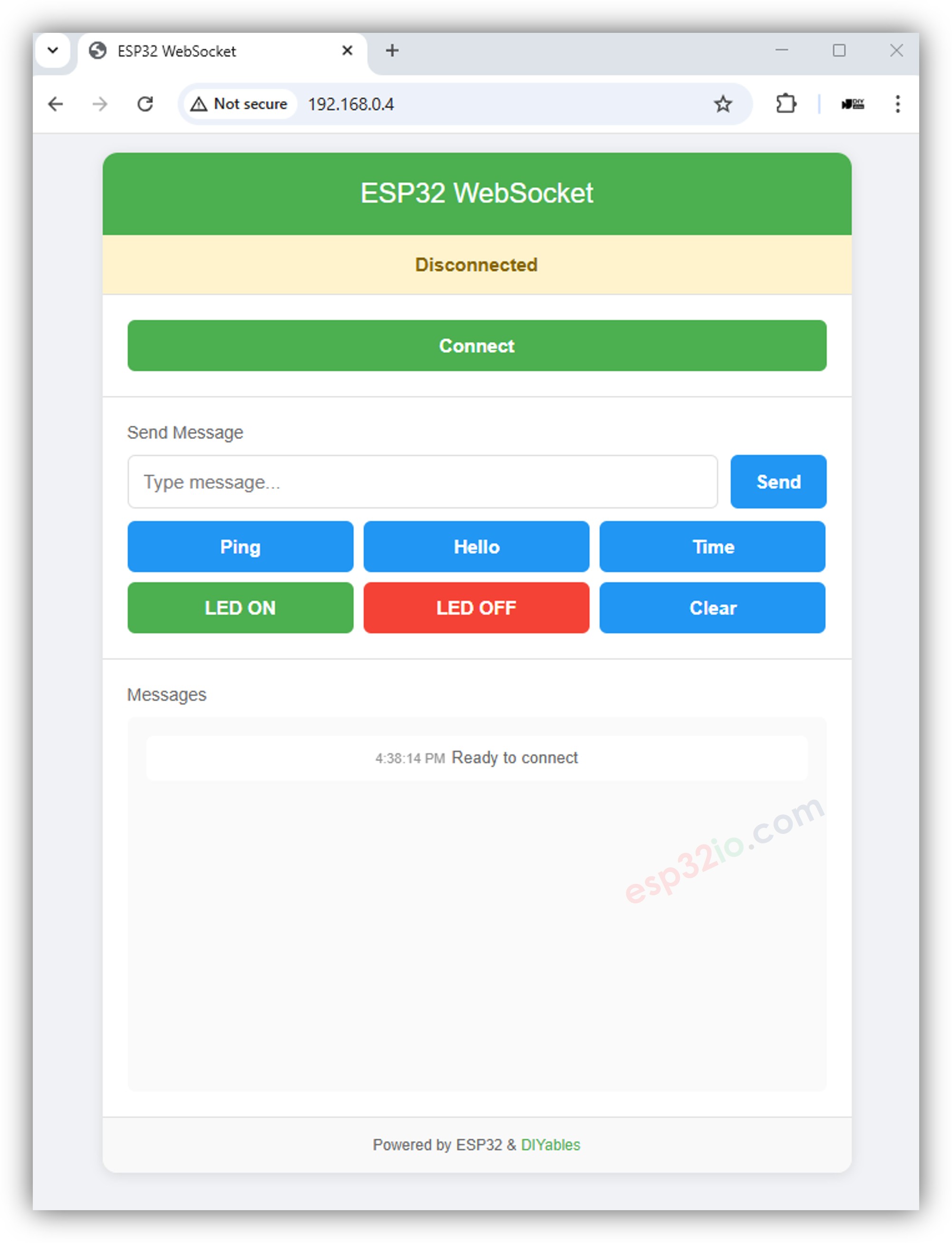

- Abre un navegador web y escribe la dirección IP del ESP32 en la barra de direcciones (p. ej., http://192.168.x.x/). Verás que la interfaz web se ve como se muestra a continuación:
- Haz clic en el botón 'Conectar' para conectar la página web al ESP32 mediante WebSocket.

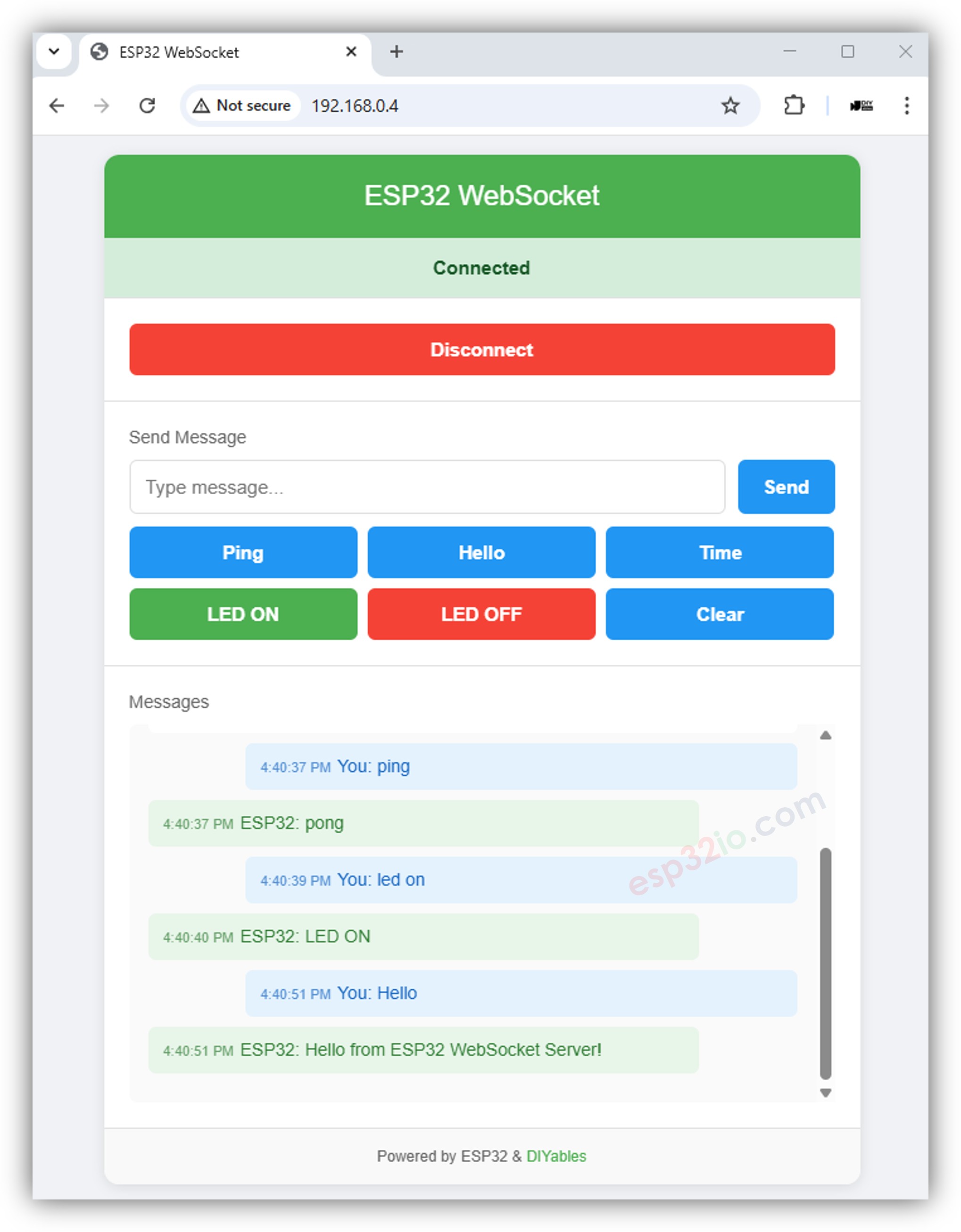

- Una vez que el estado de la conexión muestre 'Conectado', haz clic en cada botón uno por uno para probar la comunicación bidireccional entre la interfaz web y el ESP32 mediante WebSocket. El resultado será como se muestra a continuación:
Características de la interfaz web
La interfaz HTML (de websocket_html.h) proporciona:
- Gestión de la conexión WebSocket con botones de conectar/desconectar
- Botones de comandos simples para ping, hola, hora, LED encendido/apagado
- Campo de entrada de mensajes para enviar comandos personalizados
- Historial de mensajes en tiempo real que muestra mensajes enviados y recibidos
- Indicador de estado de conexión que muestra el estado de WebSocket
Explicación del código
Configuración del servidor WebSocket
#include <DIYables_ESP32_WebServer.h>
#include "websocket_html.h"
// LED configuration
#define LED_PIN 2 // ESP32 built-in LED pin
// Server configuration
WiFiServer httpServer(80);
constexpr uint16_t wsPort = 81;
WebSocketServer wss{wsPort};
void setup() {
Serial.begin(9600);
delay(1000);
// Initialize built-in LED
pinMode(LED_PIN, OUTPUT);
digitalWrite(LED_PIN, LOW);
// Connect to WiFi manually
Serial.print("Connecting to ");
Serial.println(WIFI_SSID);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
// Start HTTP server
httpServer.begin();
// Configure WebSocket server with lambda handlers
wss.onConnection([](WebSocket &ws) {
Serial.println("New WebSocket connection");
// Set up message handler
ws.onMessage([](WebSocket &ws, const WebSocket::DataType dataType, const char *message, uint16_t length) {
handleWebSocketMessage(ws, message, length);
});
// Send welcome message
const char welcome[] = "Connected to ESP32!";
ws.send(WebSocket::DataType::TEXT, welcome, strlen(welcome));
});
// Start WebSocket server
wss.begin();
}
Manejo de mensajes de WebSocket
void handleWebSocketMessage(WebSocket &ws, const char *message, uint16_t length) {
Serial.print("[WebSocket] Received (");
Serial.print(length);
Serial.print(" bytes): ");
Serial.println(message);
String msgStr = String(message);
String response = "";
// Command processing with simple string matching
if (msgStr.equalsIgnoreCase("ping")) {
response = "pong";
}
else if (msgStr.equalsIgnoreCase("hello")) {
response = "Hello from ESP32!";
}
else if (msgStr.equalsIgnoreCase("time")) {
response = "Uptime: " + String(millis()/1000) + " seconds";
}
else if (msgStr.equalsIgnoreCase("led on")) {
digitalWrite(LED_PIN, HIGH);
response = "LED ON";
}
else if (msgStr.equalsIgnoreCase("led off")) {
digitalWrite(LED_PIN, LOW);
response = "LED OFF";
}
else {
response = "Echo: " + msgStr;
}
// Send response
ws.send(WebSocket::DataType::TEXT, response.c_str(), response.length());
}
Bucle principal con procesamiento de WebSocket
void loop() {
// Handle HTTP requests
WiFiClient httpClient = httpServer.available();
if (httpClient) {
handleHTTPClient(httpClient);
}
// Handle WebSocket connections
wss.listen();
delay(10);
}
// HTTP request handler
void handleHTTPClient(WiFiClient client) {
String request = "";
// Read HTTP request
while (client.connected() && client.available()) {
String line = client.readStringUntil('\n');
if (line == "\r") break;
if (request.length() == 0) request = line;
}
// Serve web page or 404
if (request.indexOf("GET / HTTP") >= 0) {
client.println("HTTP/1.1 200 OK");
client.println("Content-Type: text/html");
client.println("Connection: close");
client.println();
client.print(htmlPage);
} else {
client.println("HTTP/1.1 404 Not Found");
client.println("Connection: close");
client.println();
}
client.stop();
}
Cliente WebSocket de JavaScript
Gestión de Conexiones
let websocket;
let isConnected = false;
function initWebSocket() {
const wsUrl = `ws://${window.location.hostname}:81/`;
websocket = new WebSocket(wsUrl);
websocket.onopen = function(event) {
console.log('WebSocket connected');
isConnected = true;
updateConnectionStatus('Connected');
};
websocket.onmessage = function(event) {
handleWebSocketMessage(JSON.parse(event.data));
};
websocket.onclose = function(event) {
console.log('WebSocket disconnected');
isConnected = false;
updateConnectionStatus('Disconnected');
// Auto-reconnect after 3 seconds
setTimeout(initWebSocket, 3000);
};
websocket.onerror = function(error) {
console.error('WebSocket error:', error);
updateConnectionStatus('Error');
};
}
Manejo de mensajes
function handleWebSocketMessage(event) {
const message = event.data;
console.log('Received:', message);
// Handle simple string responses (matching actual implementation)
if (message === 'pong') {
console.log('Ping response received');
addMessageToHistory('Received: pong');
} else if (message.startsWith('Hello from ESP32')) {
addMessageToHistory('Received: ' + message);
} else if (message.startsWith('Uptime:')) {
updateUptimeDisplay(message);
addMessageToHistory('Received: ' + message);
} else if (message === 'LED ON' || message === 'LED OFF') {
updateLedStatus(message);
addMessageToHistory('Received: ' + message);
} else if (message.startsWith('Echo:')) {
addMessageToHistory('Received: ' + message);
} else {
addMessageToHistory('Received: ' + message);
}
}
Enviando comandos
// Simple string-based command sending (matching actual implementation)
function sendCommand(command) {
if (isConnected) {
websocket.send(command);
addMessageToHistory('Sent: ' + command);
} else {
alert('WebSocket not connected!');
}
}
function controlLED(action) {
if (action === 'on') {
sendCommand('led on');
} else if (action === 'off') {
sendCommand('led off');
}
}
function sendPing() {
sendCommand('ping');
}
function sendHello() {
sendCommand('hello');
}
function getUptime() {
sendCommand('time');
}
Características de la interfaz HTML
Interfaz de prueba de WebSocket
La página HTML incluida proporciona una interfaz completa de pruebas de WebSocket:
- Controles de conexión con la funcionalidad de conectar/desconectar
- Botones de comandos rápidos para comandos comunes (ping, hola, hora, control de LED)
- Campo de entrada de mensajes para enviar comandos de texto personalizados
- Registro de mensajes en tiempo real que muestra toda la comunicación
- Visualización del estado de la conexión con indicadores visuales
Funciones integradas de JavaScript
La interfaz HTML incluye funciones de JavaScript que coinciden con la estructura de comandos ESP32:
// Send simple string commands to ESP32
function sendQuick(msg) {
if (connected && ws) {
ws.send(msg);
addMsg('You: ' + msg, 'sent');
} else {
addMsg('Not connected!');
}
}
// Handle WebSocket events
ws.onmessage = function(event) {
console.log('WebSocket message received:', event.data);
addMsg('ESP32: ' + event.data, 'received');
};
Notas de implementación
Arquitectura Simplificada
La implementación actual utiliza un enfoque básico:
- Servidores separados: WiFiServer para HTTP y WebSocketServer para WebSocket
- Conexión WiFi manual: Configuración estándar de WiFi.begin() sin gestión integrada del servidor
- Mensajería basada en cadenas: Comandos simples basados en cadenas en lugar de protocolos JSON
- Manejadores lambda: Manejadores de eventos WebSocket definidos como funciones lambda en línea
- Servidor básico de HTML: Imprimir directamente con client.print() el contenido HTML desde un archivo de cabecera
Limitaciones de la implementación actual
- No hay transmisión de datos de sensores (como se muestra en los ejemplos de la documentación)
- No hay análisis de mensajes JSON
- No hay transmisión a múltiples clientes
- No hay gestión de conexiones más allá de conectar y desconectar básicos
- No hay sistema de latido o keepalive
- No hay colas de mensajes ni características de fiabilidad
Comandos Disponibles
Los comandos que funcionan en la implementación real:
- ping → pong
- hello → ¡Hola desde ESP32!
- time → Tiempo de actividad: X segundos
- led on → LED ENCENDIDO (enciende LED_PIN)
- led off → LED APAGADO (apaga LED_PIN)
- Cualquier otro texto → Eco: [tu mensaje]
Solución de problemas
Problemas comunes
Conexión WebSocket fallida
- Verificar si el puerto de WebSocket (81) es accesible
- Verificar que la configuración del firewall no bloquee el puerto 81
- Usar las herramientas de desarrollo del navegador para verificar errores de WebSocket
- Asegúrate de que la dirección IP del ESP32 sea correcta
Mensajes no recibidos
- Verifica el Monitor Serial para eventos de WebSocket y la recepción de mensajes
- Verifica que las cadenas de comandos coincidan exactamente (sin distinguir entre mayúsculas y minúsculas)
- Prueba con comandos simples como "ping" primero
LED no responde
- Asegúrate de que LED_PIN esté definido correctamente para tu placa ESP32 (típicamente GPIO 2)
- Verifica el Monitor Serial para mensajes de procesamiento de comandos
- Verifica que los comandos "led on" y "led off" se envíen exactamente
Comandos de depuración
Utilice estos comandos para probar la funcionalidad de WebSocket:
- ping - Prueba de conectividad simple
- hello - Prueba de respuesta a saludo
- time - Prueba de tiempo de actividad del ESP32
- led on / led off - Prueba de control de hardware
- Cualquier otro texto se devolverá como eco para pruebas de comunicación
Aplicaciones del mundo real
Control Básico de IoT
La implementación simple actual es adecuada para:
- Control remoto de LED para la indicación básica del estado del dispositivo
- Sistemas simples de comandos y respuestas para la interacción con el dispositivo
- Pruebas de conectividad WebSocket para fines de desarrollo
- Comunicación en tiempo real básica demostraciones
Mejoras potenciales
Para ampliar este ejemplo para uso en producción, considere agregar:
- Análisis de mensajes JSON para datos estructurados
- Capacidades de transmisión de datos de sensores
- Gestión de múltiples conexiones de clientes
- Características de autenticación y seguridad
- Manejo de errores y lógica de reconexión
Próximos pasos
- Agregar análisis de mensajes JSON usando la biblioteca ArduinoJson
- Integrar sensores reales (temperatura, humedad, etc.)
- Implementar la transmisión a múltiples clientes WebSocket
- Agregar autenticación para un acceso seguro
- Crear interfaces de aplicaciones móviles utilizando conexiones WebSocket
