ESP32 - Sensor de agua - Bomba

En este tutorial, aprenderemos a usar un ESP32 para activar una bomba que drene agua cuando un sensor de agua detecte la presencia de agua. En otras palabras, descubriremos cómo crear un sistema de drenaje automático que utilice un ESP32, un sensor de agua y una bomba.

Hardware Requerido

1	×	Módulo de Desarrollo ESP32 ESP-WROOM-32
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Water level sensor
1	×	Relé
1	×	12V Bomba
1	×	Vinyl Tube
1	×	Adaptador de Corriente 12V
1	×	(Opcional) Conector de Alimentación DC
1	×	Protoboard
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del sensor de agua y la bomba

Si no conoces el sensor de agua y la bomba (disposición de pines, cómo funciona, cómo programarlos...), aprende sobre ellos en los siguientes tutoriales:

ESP32 - Water Sensor tutorial
ESP32 - controls pump tutorial

Cómo funciona el sistema de drenaje automático

El ESP32 lee periódicamente el valor del sensor de agua, luego:

Si el valor es mayor que un umbral predefinido, el ESP32 activa el relé para activar la bomba.
De lo contrario, el ESP32 apaga la bomba.

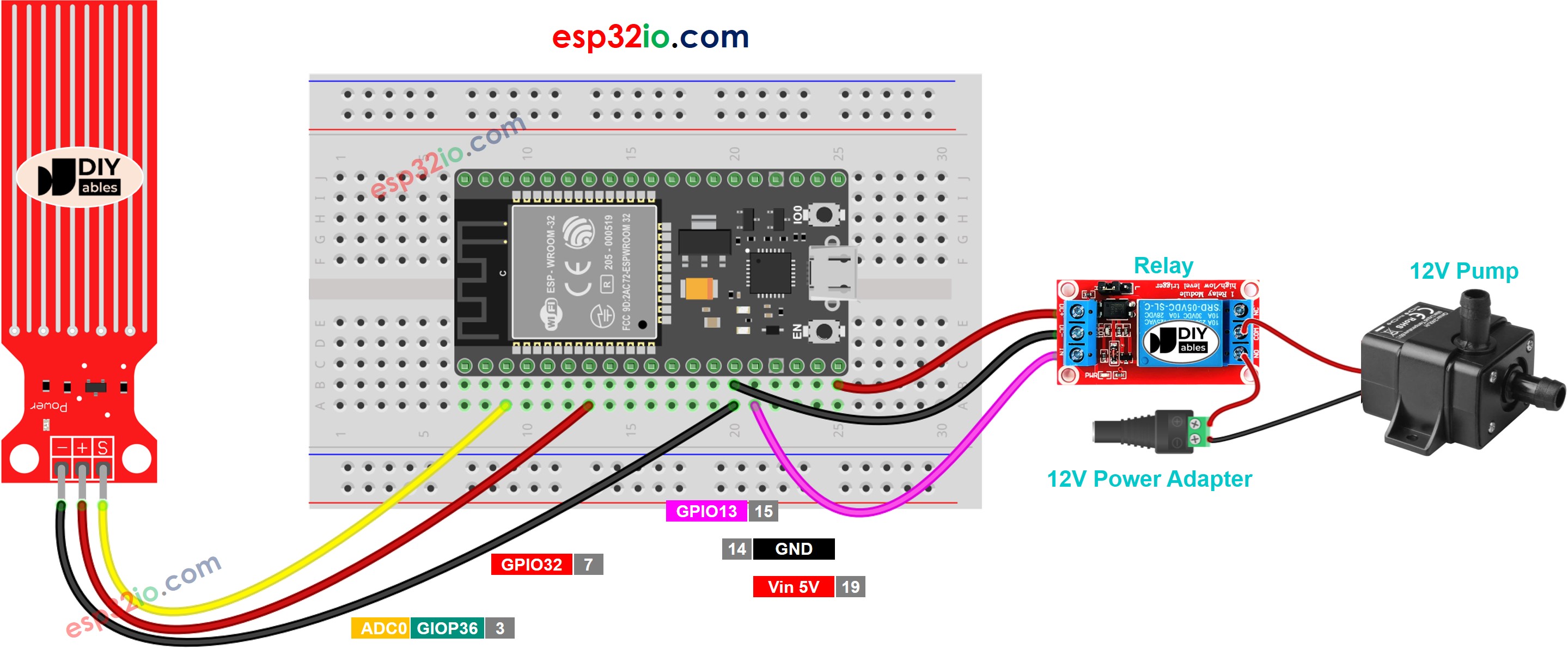

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

Código ESP32

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-water-sensor-pump */ #define RELAY_PIN 13 // The ESP32 pin GPIO13 that connects to the relay to control the pump #define POWER_PIN 32 // The ESP32 pin GPIO32 that provides the power to the water sensor #define SIGNAL_PIN 36 // The ESP32 pin GPIO36 that reads the value from the water sensor #define THRESHOLD 1000 // The threshold for water detectiion void setup() { Serial.begin(9600); // set the ADC attenuation to 11 dB (up to ~3.3V input) analogSetAttenuation(ADC_11db); pinMode(RELAY_PIN, OUTPUT); // configure D2 pin as an OUTPUT pinMode(POWER_PIN, OUTPUT); // configure D7 pin as an OUTPUT digitalWrite(POWER_PIN, LOW); // turn the water sensor OFF digitalWrite(RELAY_PIN, LOW); // turn the pump OFF } void loop() { digitalWrite(POWER_PIN, HIGH); // turn the water sensor's power ON delay(10); // wait 10 milliseconds int value = analogRead(SIGNAL_PIN); // read the analog value from sensor digitalWrite(POWER_PIN, LOW); // turn the water sensor's power OFF if (value > THRESHOLD) { Serial.print("The water is detected"); digitalWrite(RELAY_PIN, HIGH); // turn the pump ON } else { digitalWrite(RELAY_PIN, LOW); // turn the pump OFF } delay(1000); // pause for 1 sec to avoid reading sensors frequently to prolong the sensor lifetime }

Pasos R\u00e1pidos

Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
Haz el cableado como en la imagen de arriba.
Conecta la placa ESP32 a tu PC mediante un cable micro USB.
Abre el IDE de Arduino en tu PC.
Selecciona la placa ESP32 adecuada (p. ej. ESP32 Dev Module) y el puerto COM.
Copia el código anterior y ábrelo con el IDE de Arduino
Haz clic en el botón Subir en el IDE de Arduino para subir el código al ESP32

Coloca el sensor de agua dentro del agua
Mira el estado de la bomba

Explicación del código

Lee la explicación línea por línea en los comentarios del código fuente.

※ Nota:

Este tutorial utiliza la función analogRead() para leer valores de un ADC (Convertidor Analógico-Digital) conectado a un sensor de agua. El ADC del ESP32 es adecuado para proyectos que NO requieren alta precisión. Sin embargo, para proyectos que requieren mediciones precisas, tenga en cuenta:

El ADC del ESP32 no es perfectamente preciso y podría necesitar calibración para obtener resultados correctos. Cada placa ESP32 puede ser un poco diferente, por lo que debe calibrar el ADC para cada placa individual.
La calibración puede ser difícil, especialmente para principiantes, y podría no dar siempre los resultados exactos que desea.

Para proyectos que requieren alta precisión, considere usar un ADC externo (p. ej. ADS1115) con el ESP32 o usar un Arduino, que tiene un ADC más fiable. Si aún desea calibrar el ADC del ESP32, consulte ESP32 ADC Calibration Driver
