ESP32 - Controla el elemento calefactor

Este tutorial te enseña cómo usar el ESP32 para controlar un elemento calefactor. A partir de este tutorial, aprenderás a crear un sistema de calefacción en otro tutorial.

El ESP32 puede controlar el elemento calefactor mediante un relé o mediante un módulo MOSFET. El relé solo te da dos estados: calentar a plena potencia o no calentar. El módulo MOSFET también te permite elegir un nivel de calor intermedio, como el 30% o el 70% de la potencia. Además es silencioso y no se desgasta cuando conmuta a menudo. Aquí veremos los dos métodos.

Acerca del elemento calefactor

Disposición de pines

Diagrama de pines del elemento calefactor ESP32

El elemento calefactor suele tener dos pines:

  • Pin positivo (+) (rojo): debe conectarse a 12 V de la fuente de alimentación de CC
  • Pin negativo (-) (negro): debe conectarse a tierra de la fuente de alimentación de CC

Cómo controlar el elemento calefactor

Si un elemento calefactor de 12 V está alimentado por una fuente de 12 V, emite calor. Para controlar un elemento calefactor, necesitamos usar un relé entre el ESP32 y el elemento calefactor. El ESP32 puede controlar el elemento calefactor a través del relé. Si no conoces el relé (disposición de pines, cómo funciona, cómo programarlo...), aprende sobre el relé en el Tutorial ESP32 - Relé

Un módulo MOSFET puede ocupar el lugar del relé. ¿Es nuevo para ti? Lee el tutorial ESP32 - Módulo MOSFET para ver su disposición de pines y cómo funciona.

Relé vs módulo MOSFET para el elemento calefactor

Relé Módulo MOSFET
Control del calor calor total o sin calor cualquier nivel de calor del 0% al 100% (PWM)
Sonido al conmutar clic ninguno
Tiempo de conmutación lento (milisegundos) muy rápido
Desgaste los contactos se desgastan, más con conmutaciones frecuentes sin piezas móviles, sin desgaste de contactos
Tipo de alimentación calefactores de CA o CC solo calefactores de CC
Tensión mínima del calefactor ninguna (dentro de la capacidad del relé) unos 6 V
Aislamiento sí, entre la bobina y los contactos sí, mediante un optoacoplador PC817
Úsalo para calefactores de CA, calefacción simple de encendido y apagado calefactores de CC de 12 V, calor ajustable, muchas conmutaciones

Para un elemento calefactor de CC de 12 V, elige el módulo MOSFET cuando quieras mantener un calor suave o conmutar muy a menudo. Si el calefactor funciona con la red eléctrica de CA, solo es adecuado el relé.

Diagrama de Cableado

  • Cómo conectar un ESP32 y controlar un elemento calefactor utilizando placa de pruebas (alimentada mediante un cable USB)

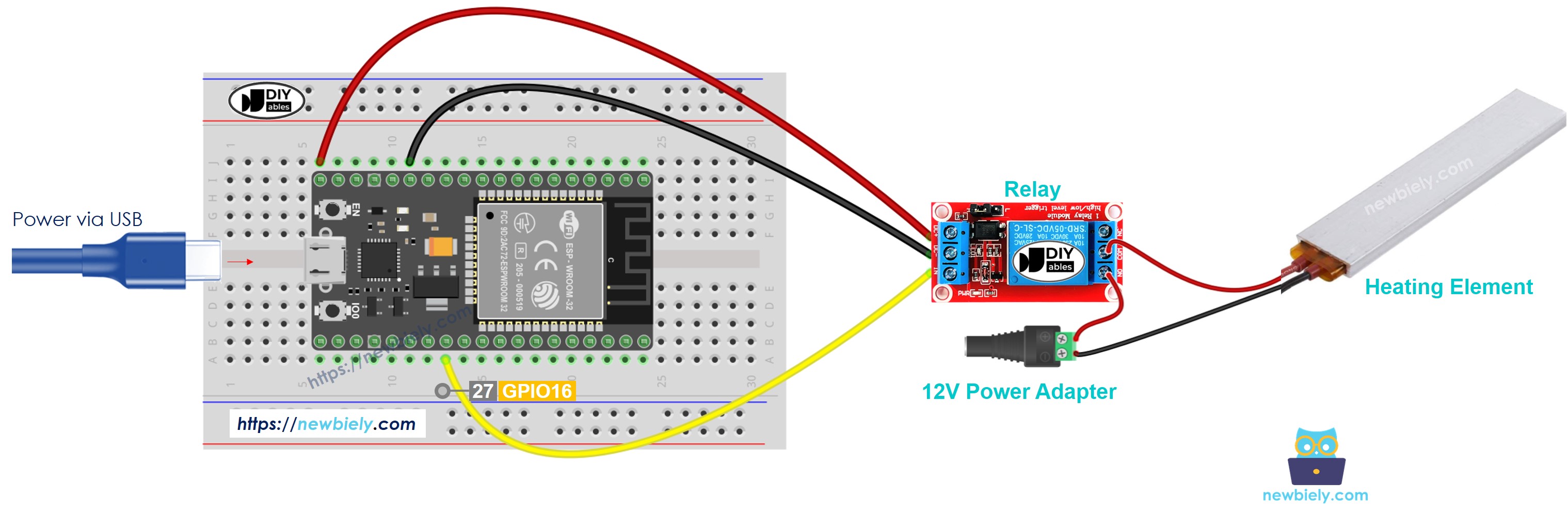

Diagrama de cableado del elemento calefactor para ESP32

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

  • Cómo conectar ESP32 y controlar el elemento calefactor usando placa de pruebas (alimentado a través del pin Vin)

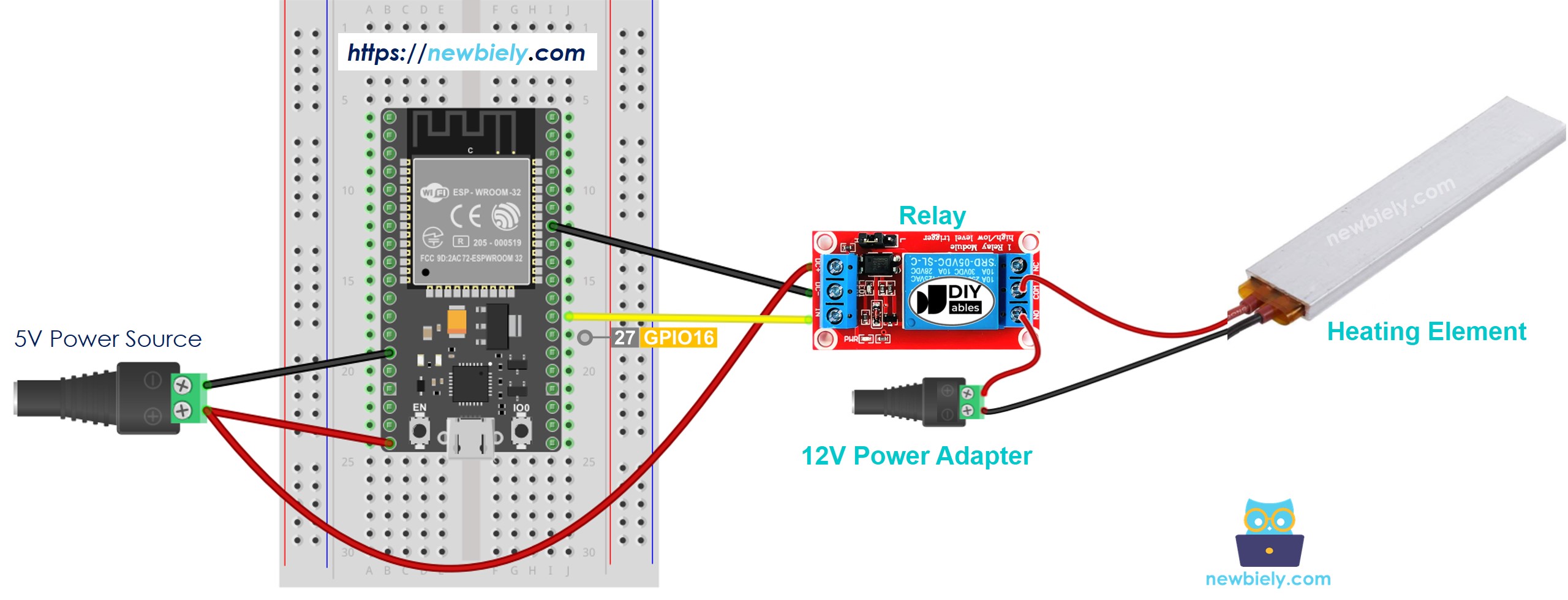

Esquema de cableado del elemento calefactor para ESP32

This image is created using Fritzing. Click to enlarge image

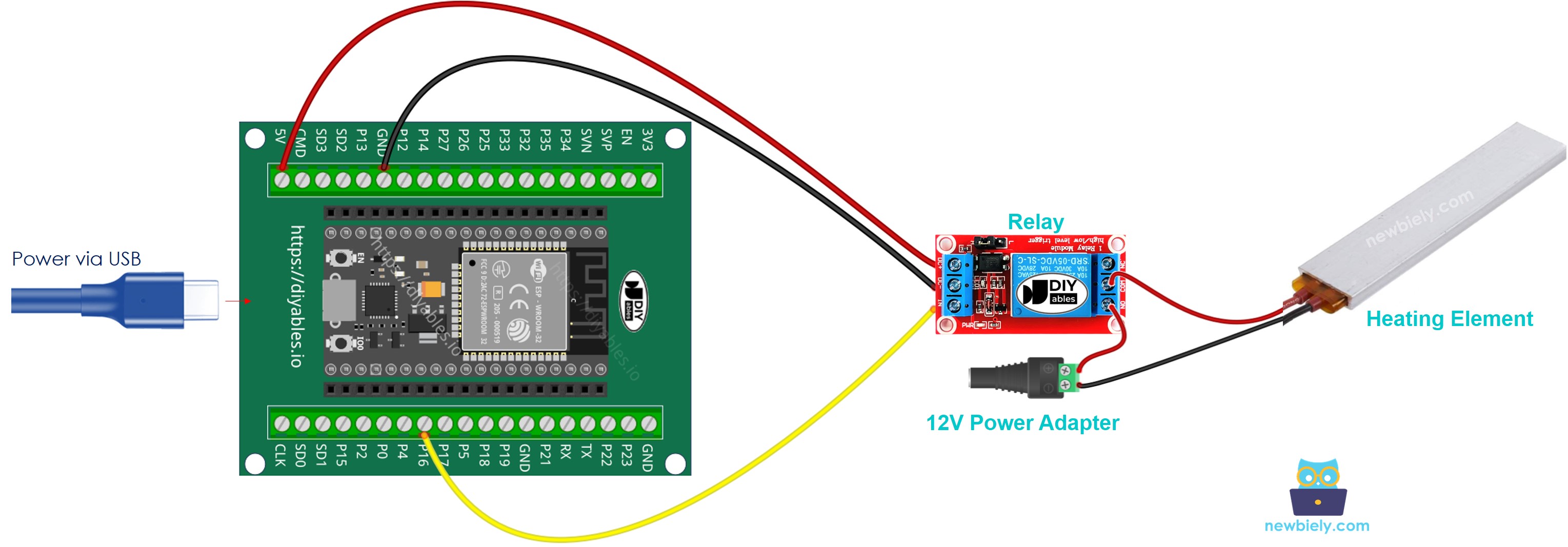

Cómo conectar ESP32 y controlar un elemento de calefacción

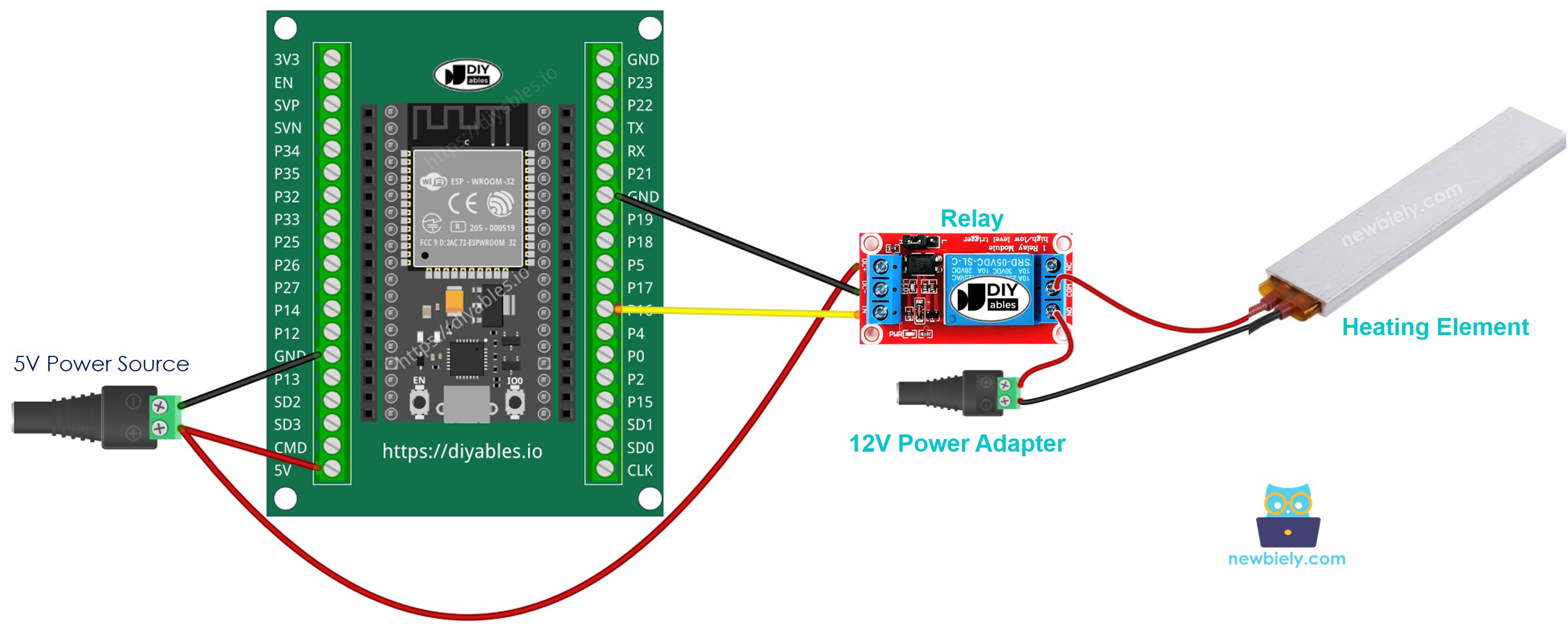

Cómo cablear el ESP32 y controlar el elemento calefactor

Código ESP32

El código a continuación enciende repetidamente el elemento calefactor en cinco segundos y lo apaga en cinco segundos.

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-controls-heating-element */ #define RELAY_PIN 16 // ESP32 pin GPIO16 connected to the heating element via the relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on heating element 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off heating element 5 seconds delay(5000); }

Pasos R\u00e1pidos

  • Conecta ESP32 al PC mediante un cable USB
  • Abre el IDE de Arduino, selecciona la placa y el puerto correctos
  • Copia el código anterior y pégalo en el IDE de Arduino
  • Compila y sube el código a la placa ESP32 haciendo clic en el botón Subir en el IDE de Arduino
  • Verifica la temperatura del elemento calefactor

WARNING

Por favor, ten cuidado. Puede quemarte a ti y a tu casa. Este es un tema serio, y queremos que estés a salvo. Si NO estás 100% seguro de lo que estás haciendo, hazte un favor y no toques nada. ¡Pídele ayuda a alguien que sepa! No nos hacemos responsables de tu seguridad.

Explicación del código

El código ESP32 anterior contiene una explicación línea por línea. ¡Por favor, lea los comentarios en el código!

Código ESP32 - Controla la potencia del elemento calefactor con el módulo MOSFET

En esta parte, el módulo MOSFET ocupa el lugar del relé. En lugar de solo encendido y apagado, el ESP32 define cuánta potencia llega al elemento calefactor.

Diagrama de cableado con el módulo MOSFET

Diagrama de cableado del elemento calefactor y el módulo MOSFET con ESP32

This image is created using Fritzing. Click to enlarge image

Conéctalo así:

  • GPIO18 del ESP32 → pin PWM del módulo
  • GND del ESP32 → pin GND del módulo
  • Adaptador de 12 V + → borne + del módulo
  • Elemento calefactor + (rojo) → también al borne +, compartiéndolo con el + del adaptador
  • Elemento calefactor − (negro) → borne LOAD
  • Adaptador de 12 V − → borne − del módulo

Un elemento calefactor no tiene bobina, así que no hace falta un diodo de rueda libre (flyback).

Código

El calefactor recibe plena potencia durante 2 segundos y ninguna potencia durante 2 segundos. Después, el código sube la potencia paso a paso del 10% al 100% y la vuelve a bajar. Un calefactor se calienta y se enfría despacio, así que no notarás cada paso. Solo notarás el cambio de temperatura después de un rato.

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-controls-heating-element */ const int MOSFET_PIN = 18; // ESP32 GPIO18 connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }

Pasos R\u00e1pidos

  • Prepara el ESP32 y Arduino IDE como se describe en los Quick Steps del relé de arriba.
  • Haz el cableado como se muestra en el diagrama del MOSFET, con el adaptador de 12 V todavía sin enchufar.
  • Pega el código en Arduino IDE y haz clic en Upload.
  • Enchufa el adaptador de 12 V.
  • Abre el Serial Monitor y configura la velocidad en 9600 baudios.
  • Lee el nivel de potencia en el Serial Monitor. No toques el elemento calefactor para comprobarlo, porque puede estar muy caliente.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32 Dev Module
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Load: ON Load power: 100% Load: OFF Load power: 0% Load power: 10% Load power: 20% Load power: 30% Load power: 40% Load power: 50% Load power: 60% Load power: 70% Load power: 80% Load power: 90% Load power: 100% Load power: 90% Load power: 80% Load power: 70% Load power: 60% Load power: 50% Load power: 40% Load power: 30% Load power: 20% Load power: 10% Load power: 0%
Ln 11, Col 1
ESP32 Dev Module on COM15
2

Consejo: mantén la alimentación del calefactor en unos 6 V o más, y usa solo CC. Para un calefactor de CA, quédate con el relé.
