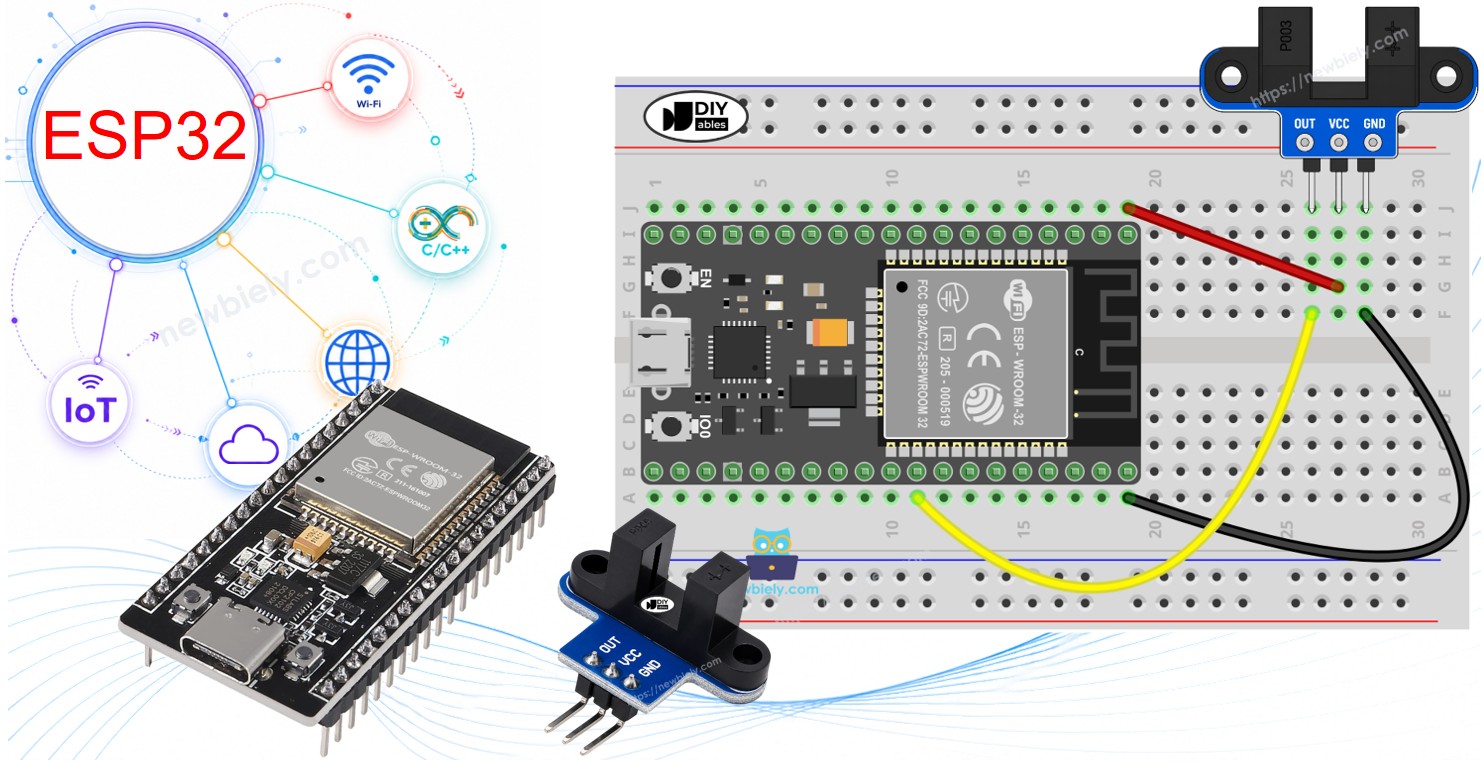

ESP32 - Sensor de velocidad óptico ranurado IR
Este tutorial te enseña cómo usar el ESP32 para leer el estado de un sensor de velocidad óptico ranurado IR, contar los objetos que pasan por su ranura y convertir los pulsos de un disco codificador en la velocidad de un motor en rpm, que se imprime en el Monitor Serie.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables ESP32 S3 Starter Kit (ESP32 S3 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del sensor de velocidad óptico ranurado IR
Este pequeño módulo tiene forma de U con una ranura estrecha en el medio. Se le llama de muchas formas: sensor óptico de horquilla (fotointerruptor), interruptor óptico, sensor IR en forma de U o simplemente sensor de ranura. Hace un solo trabajo. Le dice al ESP32 si hay algo dentro de la ranura o no. Como puede conmutar muy rápido, es una buena opción para medir la velocidad de giro de una rueda o un motor.
| Sensor de velocidad óptico ranurado IR | |
|---|---|
| El tipo de sensor | fotoeléctrico de ranura (LED IR + fototransistor NPN) |
| El ancho de la ranura | 5,9 mm |
| La salida | digital (TTL), LOW cuando está bloqueado, HIGH cuando está libre |
| El acondicionamiento de la señal | disparador Schmitt integrado |
| El montaje | orificios para tornillos M3 en ambos extremos |
| El número de pines | 3 (VCC, GND, OUT) |
| Voltaje de operación | 3,3V a 5V CC |
Los usos típicos son la medición de la velocidad de un motor (rpm) con un disco codificador, un tacómetro simple, el conteo de objetos o pulsos, la medición de distancia contando las vueltas de una rueda, la retroalimentación de velocidad de rueda para un coche robot, y la detección de límite o de posición.
Pinout del sensor de velocidad óptico ranurado IR
- Pin VCC: conecta este pin al pin 3,3V del ESP32
- Pin GND: conecta este pin a GND (0V)
- Pin OUT: conecta este pin a un pin de entrada del ESP32 (GPIO18 en este tutorial). Da LOW cuando la ranura está bloqueada y HIGH cuando está libre
El orden de los pines no siempre es el mismo de un lote a otro. Lee las etiquetas impresas en tu propio módulo antes de conectar los cables.
El pin OUT llega al mismo voltaje que le das a VCC. El ESP32 es una placa de 3,3V, así que alimenta el sensor desde el pin de 3,3V, no desde 5V. De esta forma, el pin OUT nunca envía más de 3,3V al pin GPIO.
Cómo funciona el sensor de velocidad óptico ranurado IR
Un brazo de la U tiene un LED infrarrojo. El otro brazo tiene un fototransistor NPN. Los dos se miran de frente a través de la ranura de 5,9 mm.
- Nada en la ranura: la luz IR llega al fototransistor, y el pin OUT está en HIGH.
- Un objeto opaco en la ranura, como un trozo de cartulina o un diente de un disco codificador: la luz se corta, y el pin OUT está en LOW.
Un disparador Schmitt en la placa convierte el nivel de luz bruto en un 0 o un 1 limpio, sin temblores entre los dos. Gracias a él, el código del ESP32 no necesita ningún antirrebote.
El plástico transparente puede dejar pasar la luz IR, así que no siempre se detecta como bloqueado. Usa objetos que no sean transparentes.
Algunos módulos de otros fabricantes funcionan al revés. Si tu sensor dice "bloqueado" cuando la ranura está vacía, solo cambia LOW y HIGH en el primer código. El código de rpm cuenta un flanco por cada ranura del disco, así que funciona con ambos tipos.
Diagrama de cableado

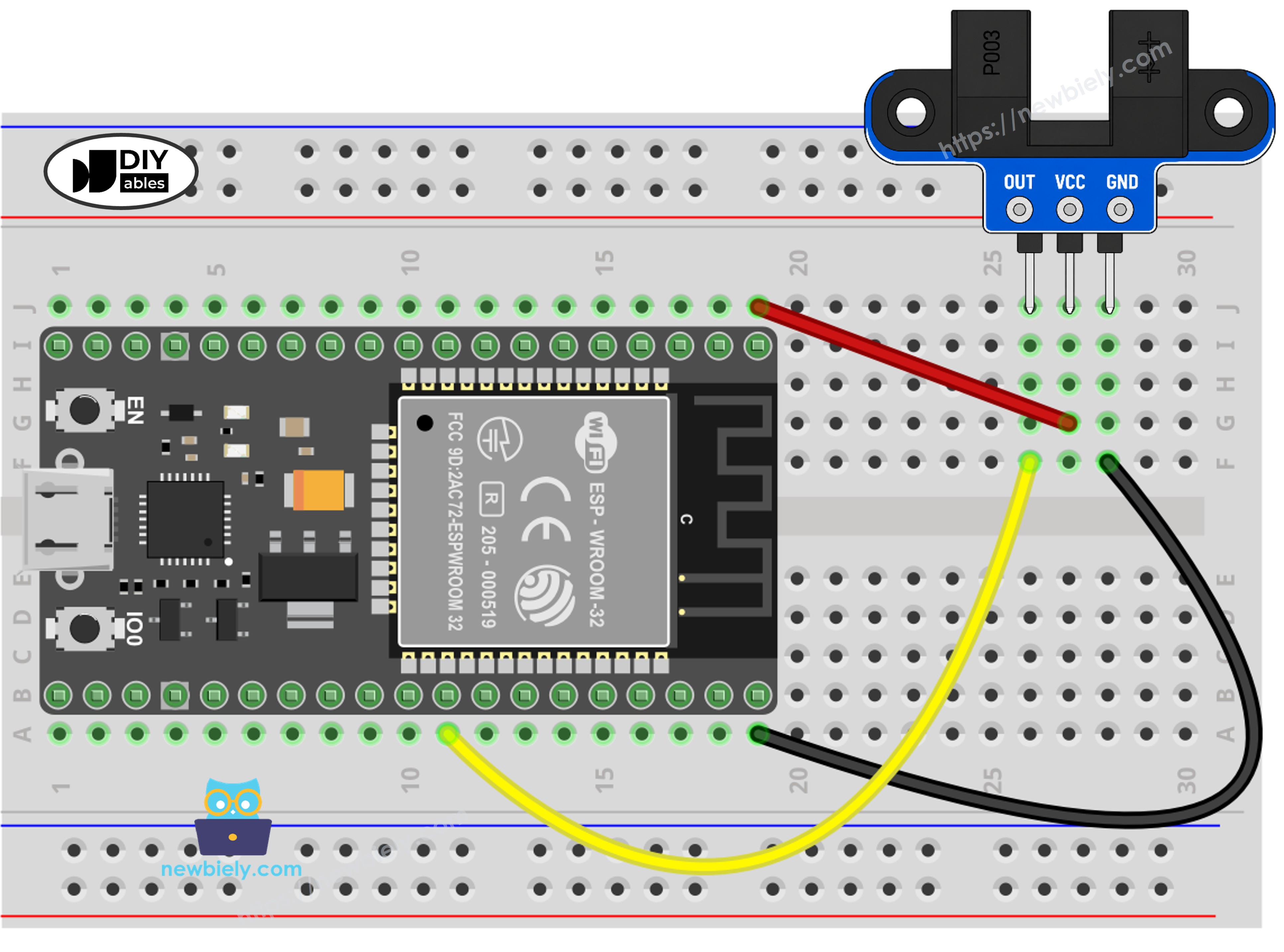

Cómo conectar el ESP32 y el sensor de velocidad óptico ranurado IR
Solo se necesitan tres cables. Conecta VCC a 3,3V, GND a GND y OUT a GPIO18. Puedes conectar los cables directamente a los pines, o usar una protoboard si lo prefieres.
This image is created using Fritzing. Click to enlarge image
Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.
| Sensor de velocidad óptico ranurado IR | ESP32 |
|---|---|
| VCC | 3.3V |
| GND | GND |
| OUT | GPIO18 |
Cómo preparar el disco codificador para medir la velocidad
Para medir la velocidad, el sensor necesita algo que corte la luz una y otra vez mientras gira. Ese es el trabajo del disco codificador. Fija el disco en el eje del motor o en la rueda, y luego fija el sensor con sus orificios M3 para que los dientes del disco pasen por la ranura. El disco no debe tocar el sensor en ningún punto del giro.
Puedes girar el disco a mano para una primera prueba. Para girarlo con un motor, consulta el tutorial de motor de CC con ESP32, porque el motor necesita su propio cableado.
Cómo programar el sensor de velocidad óptico ranurado IR
No se necesita ninguna biblioteca. Los dos ejemplos de abajo usan solo funciones que vienen con el núcleo del ESP32.
- Configura el pin como entrada: pinMode(SENSOR_PIN, INPUT);
- Lee el estado de la ranura (LOW significa bloqueada): int state = digitalRead(SENSOR_PIN);
- Haz algo solo cuando el estado cambia: if (state != lastState) { ... }
- Llama a una función corta cada vez que un diente bloquea la ranura: attachInterrupt(digitalPinToInterrupt(SENSOR_PIN), countPulse, FALLING);
- Marca esa función con IRAM_ATTR para que el ESP32 pueda ejecutarla rápido: void IRAM_ATTR countPulse() { pulseCount++; }
- Convierte los pulsos de un segundo en vueltas por minuto: float rpm = pulses * 60.0 / SLOTS_PER_TURN;
¿Por qué usar una interrupción para la velocidad? Cuando el motor gira rápido, los pulsos llegan muy juntos, y una simple comprobación dentro de loop() puede perder algunos. La interrupción atrapa todos. Se elige el flanco FALLING para que cada diente se cuente una sola vez. Para saber más, lee el tutorial de interrupciones GPIO con ESP32.
Código ESP32 - Detectar y contar objetos en la ranura
Este código revisa el pin OUT una y otra vez. Imprime un mensaje solo cuando el estado cambia. Cada vez que la ranura se bloquea, el contador sube en uno.
Pasos rápidos
Si es la primera vez que usas el ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
- Conecta el sensor al ESP32 como se muestra en el diagrama de cableado.
- Conecta el cable USB al ESP32 y a tu PC.
- Abre Arduino IDE, luego selecciona la placa ESP32 Dev Module y el puerto COM correcto.
- Copia el código anterior y pégalo en Arduino IDE.
- Haz clic en el botón Upload de Arduino IDE para compilar y subir el código al ESP32.
- Haz clic en el icono Serial Monitor, luego escribe o selecciona 9600 como velocidad en baudios.
- Mueve un trozo de cartulina o tu dedo dentro de la ranura y luego sácalo. Hazlo varias veces.
- Mira los mensajes en el Monitor Serie.
Código ESP32 - Medir la velocidad del motor (rpm)
Ahora el sensor funciona como un tacómetro. Cada diente del disco que bloquea la ranura activa la interrupción, que suma uno a un contador. Una vez por segundo, el código lee el contador, lo pone a cero y calcula la velocidad.
La cuenta es simple. Un disco codificador común, como el que se vende con los motorreductores TT, tiene 20 ranuras, así que una vuelta completa da 20 pulsos. Los pulsos de un segundo, multiplicados por 60, dan los pulsos de un minuto. Divídelos entre 20 y obtienes las vueltas por minuto (rpm). Si tu disco tiene un número distinto de ranuras, cambia el valor de SLOTS_PER_TURN en el código.
Pasos rápidos
- Fija el disco codificador y el sensor como se muestra en la imagen del disco codificador anterior. El cableado al ESP32 sigue igual.
- Copia el código anterior, pégalo en Arduino IDE y haz clic en el botón Upload.
- Abre el Monitor Serie a 9600 baudios.
- Gira el disco a mano, o enciende el motor.
- Mira la velocidad en el Monitor Serie. El ejemplo de abajo es un motor que gira a unas 300 rpm, con el motor parado al principio y al final.
¿Quieres saber también hasta dónde ha llegado una rueda? Multiplica el número de vueltas por la circunferencia de la rueda (π × diámetro de la rueda).
Si quieres detectar un objeto a unos centímetros de distancia en lugar de dentro de una ranura, consulta el tutorial del sensor infrarrojo de evitación de obstáculos con ESP32. Si necesitas una perilla que también dé el sentido de giro, consulta el tutorial de encoder rotativo con ESP32.
