ESP32 - Sensor táctil
Este tutorial te enseña cómo usar el ESP32 con el sensor táctil (también conocido como interruptor táctil o botón táctil).
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del sensor táctil
Pinout del sensor táctil
El sensor táctil tiene tres pines:
- Pin GND: conecta este pin a GND (0V)
- Pin VCC: conecta este pin a VCC (5V o 3.3V)
- Pin SIGNAL: es un pin de salida: bajo cuando no está tocado, alto cuando está tocado. Este pin debe conectarse al pin de entrada del ESP32.
Cómo funciona el sensor táctil
- El estado del pin SIGNAL es BAJO cuando el sensor táctil no está tocado
- El estado del pin SIGNAL es ALTO cuando el sensor táctil está tocado
ESP32 - Sensor táctil
Podemos conectar el pin SIGNAL del sensor táctil al pin de entrada de un ESP32 y usar el código del ESP32 para leer el estado del sensor táctil.

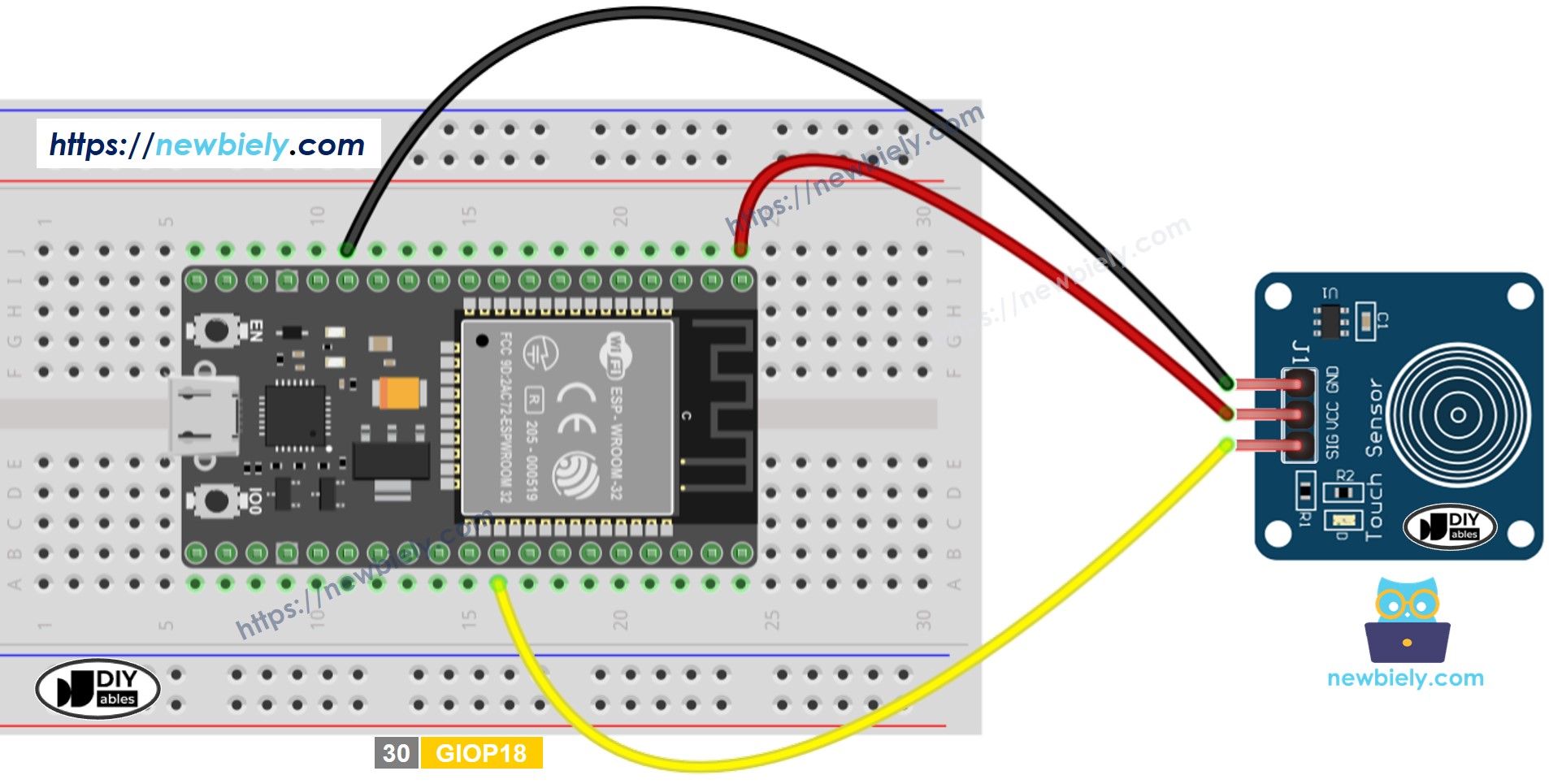

Diagrama de cableado entre el sensor táctil y el ESP32
- Cómo conectar el ESP32 y el sensor de tacto usando breadboard
This image is created using Fritzing. Click to enlarge image
Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

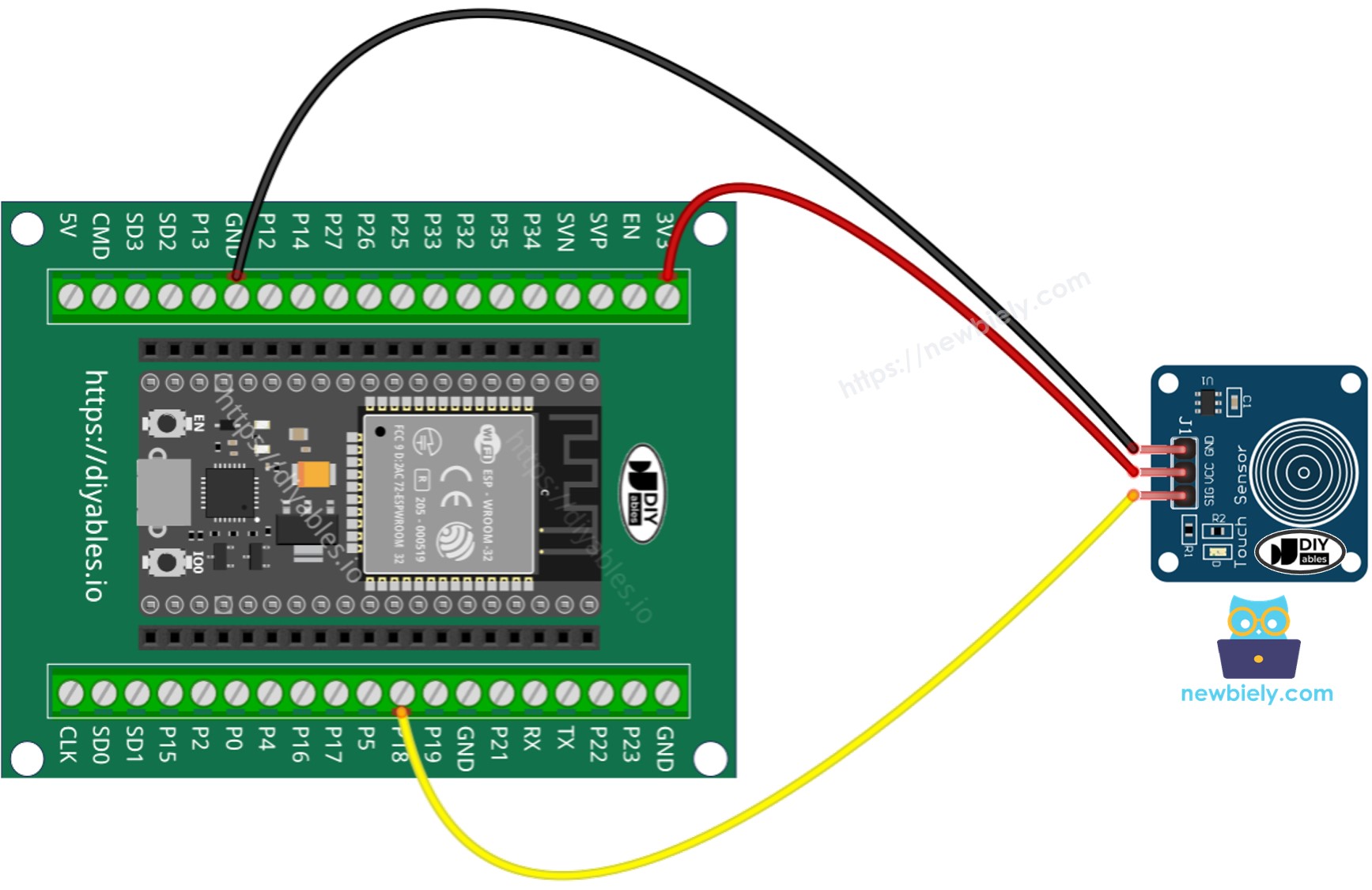

- Cómo conectar ESP32 y sensor táctil usando placa breakout con bloque de terminales de tornillo
Cómo programar el sensor táctil
- Inicializa el pin ESP32 al modo de entrada digital usando la función pinMode(). Por ejemplo, pin GPIO18
pinMode(18, INPUT_PULLUP);
- Lee el estado del pin del ESP32 utilizando la función digitalRead().
int inputState = digitalRead(18);
Sensor táctil - Código ESP32
El código de abajo lee el estado del sensor táctil y lo imprime en el Monitor Serial.
/*
* Este código de ESP32 fue desarrollado por es.newbiely.com
* Este código de ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/esp32/esp32-touch-sensor
*/
#define SENSOR_PIN 18 // ESP32 pin GPIO18 connected to the sensor's SIGNAL pin of touch sensor
void setup() {
// initialize serial communication at 9600 bits per second:
Serial.begin(9600);
// initialize the ESP32's pin as aninput
pinMode(SENSOR_PIN, INPUT);
}
void loop() {
// read the state of the the input pin:
int state = digitalRead(SENSOR_PIN);
// print state to Serial Monitor
Serial.println(state);
}
Pasos R\u00e1pidos
- Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en el IDE de Arduino.
- Copia el código anterior y pégalo en el IDE de Arduino.
- Compila y sube el código a la placa ESP32 haciendo clic en el botón Subir en el IDE de Arduino.
- Toca tu dedo en el sensor y suéltalo.
- Ve el resultado en el Monitor Serial. Se ve como a continuación:
COM6
0
0
0
1
1
1
1
1
1
0
0
Autoscroll
Clear output
9600 baud
Newline
Cómo detectar el cambio de estado de bajo a alto
/*
* Este código de ESP32 fue desarrollado por es.newbiely.com
* Este código de ESP32 se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/esp32/esp32-touch-sensor
*/
#define SENSOR_PIN 18 // ESP32 pin GPIO18 connected to the sensor's SIGNAL pin of touch sensor
// Variables will change:
int lastState = LOW; // the previous state from the input pin
int currentState; // the current reading from the input pin
void setup() {
// initialize serial communication at 9600 bits per second:
Serial.begin(9600);
// initialize the ESP32's pin as aninput
pinMode(SENSOR_PIN, INPUT);
}
void loop() {
// read the state of the the input pin:
currentState = digitalRead(SENSOR_PIN);
if (lastState == LOW && currentState == HIGH)
Serial.println("The sensor is touched");
// save the the last state
lastState = currentState;
}
