ESP32 - LED RGB
Este tutorial te enseña cómo controlar un LED RGB para emitir cualquier color utilizando ESP32.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del LED RGB
El LED RGB puede emitir cualquier color mezclando los tres colores básicos: rojo, verde y azul. Un LED RGB único está compuesto por tres LEDs: rojo, verde y azul. Estos tres LEDs están empaquetados en una única carcasa para que parezca un único LED.
Pinout del LED RGB
El LED RGB incluye cuatro pines:
- Pin R (rojo): sirve para controlar el elemento de color rojo
- Pin G (verde): sirve para controlar el elemento de color verde
- Pin B (azul): sirve para controlar el elemento de color azul
- Pin común (cátodo-): conecta este pin a GND (0 V)
Para conectar un LED RGB al ESP32, tenemos que añadir resistencias limitadoras de corriente. Esto puede complicar el cableado. Por suerte, podemos usar un módulo de LED RGB que ya viene con resistencias limitadoras de corriente instaladas.
El módulo LED RGB también incluye cuatro pines:
- Pin común (cátodo): debe conectarse a GND (0 V)
- R (rojo): el pin se usa para controlar el rojo
- G (verde): el pin se usa para controlar el verde
- B (azul): el pin se usa para controlar el azul
※ Nota:
Según el pin común, hay dos tipos de LED: LED de ánodo común y LED de cátodo común. Este tutorial utiliza un LED de cátodo común.
Cómo funciona un LED RGB
En términos de física, un color es una combinación de tres elementos de color: Rojo (R), Verde (G) y Azul (B). Cada elemento de color tiene un rango de valores de 0 a 255. La combinación de los valores de los tres elementos de color crea 256 × 256 × 256 colores en total.
Si generamos señales PWM en los pines R, G y B, el LED RGB muestra un color correspondiente a los valores del ciclo de trabajo de PWM. Al cambiar el ciclo de trabajo de las señales PWM (de 0 a 255), el LED RGB puede mostrar cualquier color. Los valores de color de Rojo (R), Verde (G) y Azul (B) corresponden al ciclo de trabajo de PWM en los pines R, G y B, respectivamente.
Diagrama de cableado entre LED RGB y ESP32

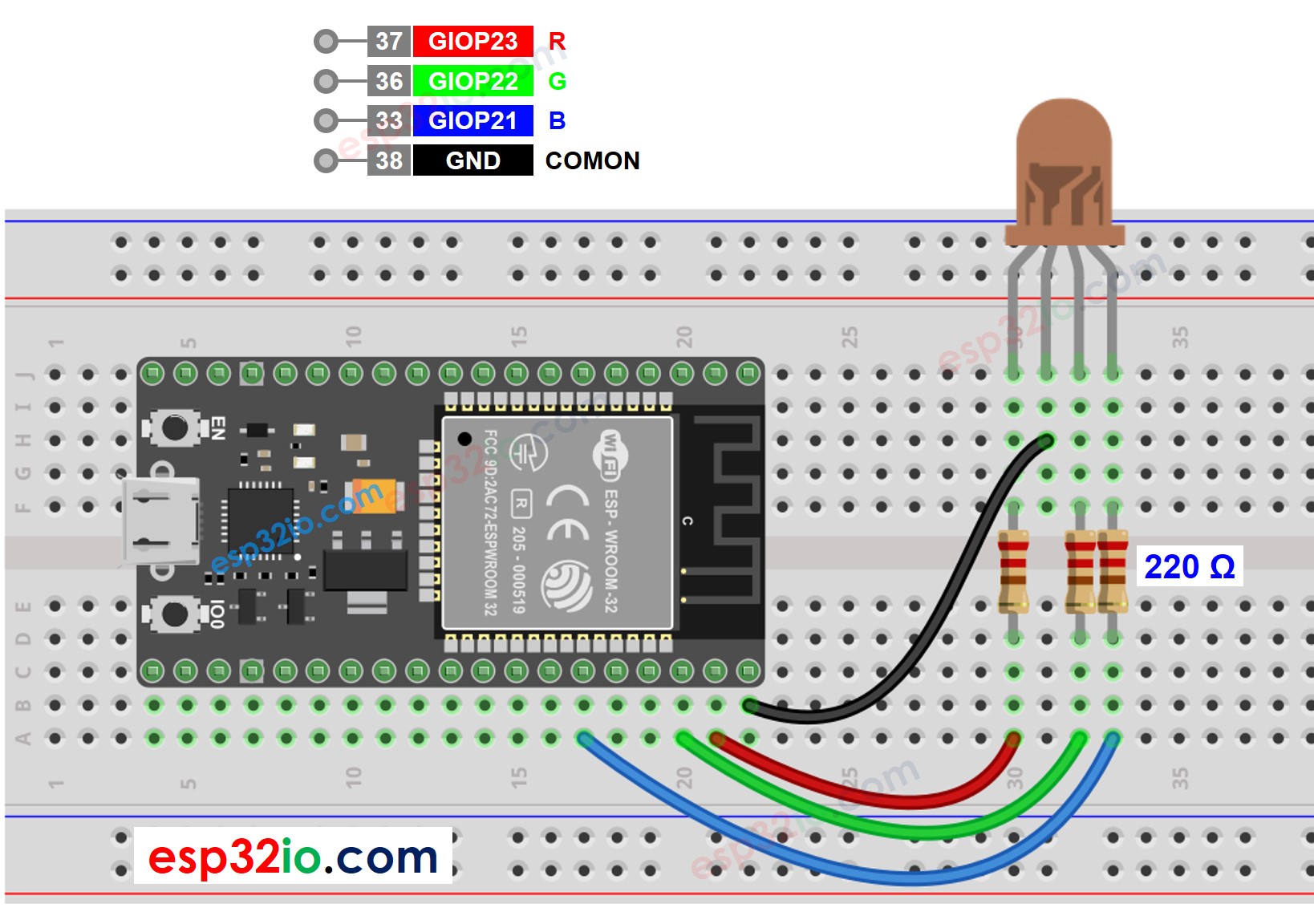

- Esquema de cableado entre ESP32 y LED RGB
This image is created using Fritzing. Click to enlarge image
Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

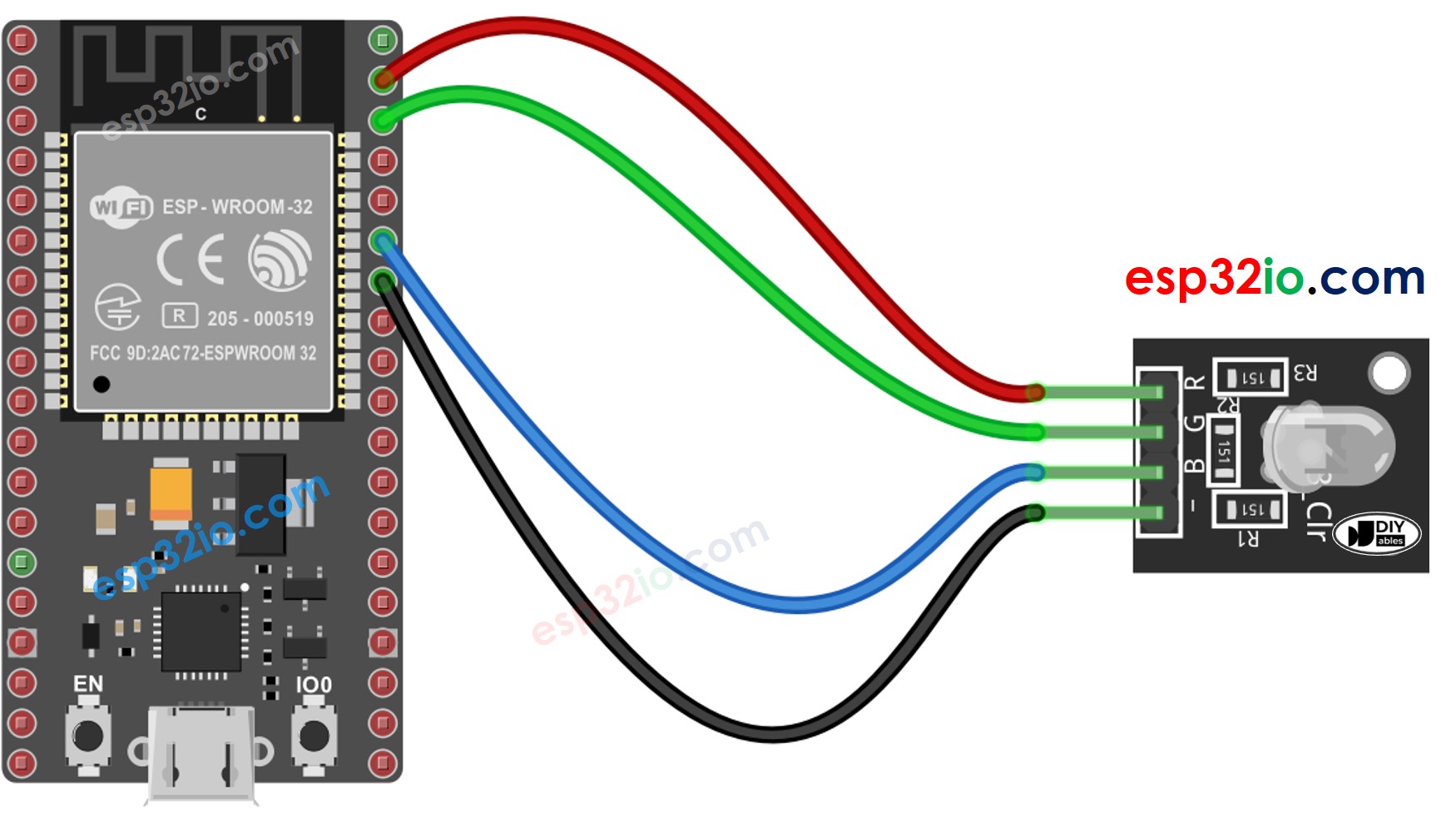

- Diagrama de cableado entre el ESP32 y el módulo LED RGB
This image is created using Fritzing. Click to enlarge image
Cómo controlar un LED RGB
Supongamos que queremos mostrar el color #00979D en un LED RGB, podemos hacer lo siguiente:
- Encuentra el código de color. Consejos:
- Puedes obtener el código de color que quieras desde el selector de colores
- Si quieres usar color en una imagen, usa la herramienta en línea Colores desde la imagen
- Convierte el código de color a valores R, G, B usando la herramienta de W3Schools. Toma nota de estos valores. En este caso: R = 0, G = 151, B = 157
- Defina los pines del ESP32 que se conectan a los pines R, G y B. Por ejemplo:
- Configure estos pines ESP32 en modo de salida
- Controlar el LED para que emita ese color (#00979D → R = 0, G = 151, B = 157)
ESP32 - Código de ejemplo para LED RGB
El código a continuación cambia el color del LED entre los siguientes colores en secuencia:
- #00C9CC (R = 0, G = 201, B = 204)
- #F7788A (R = 247, G = 120, B = 138)
- #34A853 (R = 52, G = 168, B = 83)
