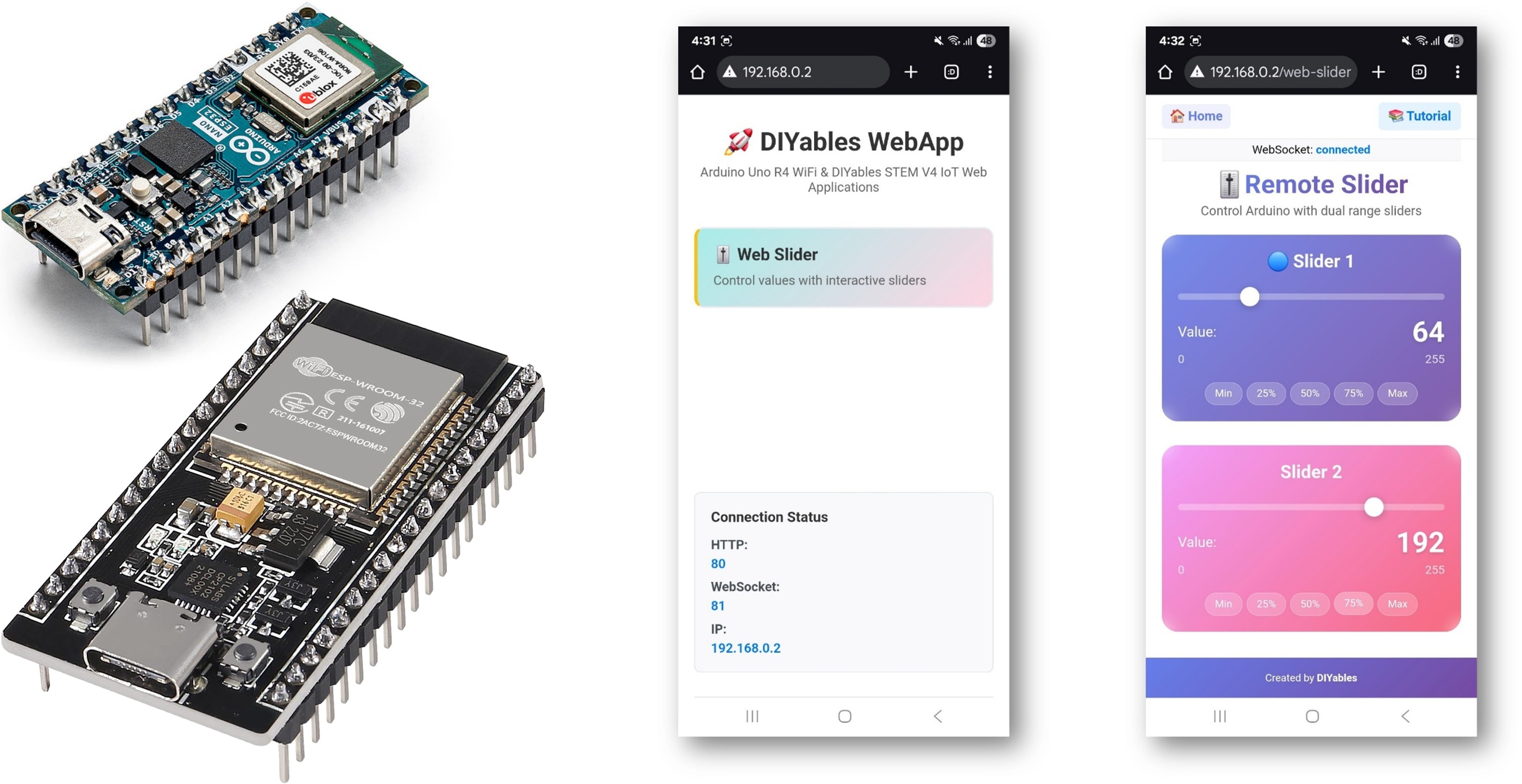

Ejemplo de ESP32 WebSlider - Tutorial de la Interfaz de Control de Dos Deslizadores
Visión general
El ejemplo WebSlider proporciona dos controles deslizantes independientes accesibles a través de un navegador web. Plataforma educativa diseñada para ESP32 con capacidades analógicas mejoradas, características de control de precisión y módulos educativos integrados para aprender PWM y electrónica analógica. Cada control deslizante ofrece valores de 0-255, lo que los hace perfectos para el control PWM, el ajuste de brillo, el control de velocidad del motor y cualquier aplicación que requiera valores de control analógicos.
Características
- Deslizadores Dobles: Dos controles deslizantes independientes (rango 0-255 cada uno)
- Valores en Tiempo Real: Actualizaciones de valores en tiempo real a través de WebSocket
- Compatibles con PWM: Valores de 8 bits (0-255), perfectos para las funciones analogWrite()
- Retroalimentación Visual: Visualización de valores en tiempo real para cada control deslizante
- Botones Predefinidos: Valores rápidos para configuraciones comunes
- Soporte Táctil y con Ratón: Funciona en computadoras de escritorio, tabletas y dispositivos móviles
- Diseño Adaptable: Se adapta a diferentes tamaños de pantalla
- Persistencia de Valores: Los deslizadores recuerdan la última posición cuando se recarga la página
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Instrucciones de configuración
Pasos rápidos
Sigue estas instrucciones paso a paso:
- Si es la primera vez que usas el ESP32, consulta el tutorial sobre configurar el entorno para ESP32 en el IDE de Arduino.
- Conecta la placa ESP32 a tu computadora usando un cable USB.
- Inicia el IDE de Arduino en tu computadora.
- Selecciona la placa ESP32 adecuada (p. ej. ESP32 Dev Module) y el puerto COM.
- Navega hasta el icono Bibliotecas en la barra izquierda del IDE de Arduino.
- Busca "DIYables ESP32 WebApps", luego encuentra la DIYables ESP32 WebApps Library de DIYables.
- Haz clic en el botón Instalar para instalar la biblioteca.
- Se le pedirá instalar algunas otras dependencias de la biblioteca.
- Haga clic en el botón Instalar todo para instalar todas las dependencias de la biblioteca.
- En el IDE de Arduino, vaya a Archivo Ejemplos DIYables ESP32 WebApps WebSlider ejemplo, o copie el código anterior y péguelo en el editor de Arduino IDE
/*
* DIYables WebApp Library - Web Slider Example
*
* This example demonstrates the Web Slider feature:
* - Two independent sliders (0-255)
* - Real-time value monitoring
* - Template for hardware control
*
* Hardware: ESP32 Boards
*
* Setup:
* 1. Update WiFi credentials below
* 2. Upload the sketch to your Arduino
* 3. Open Serial Monitor to see the IP address
* 4. Navigate to http://[IP_ADDRESS]/webslider
*/
#include <DIYables_ESP32_Platform.h>
#include <DIYablesWebApps.h>
// WiFi credentials - UPDATE THESE WITH YOUR NETWORK
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
// Create WebApp server and page instances
ESP32ServerFactory serverFactory;
DIYablesWebAppServer webAppsServer(serverFactory, 80, 81);
DIYablesHomePage homePage;
DIYablesWebSliderPage webSliderPage;
// Current slider values
int slider1Value = 64; // Default 25%
int slider2Value = 128; // Default 50%
void setup() {
Serial.begin(9600);
delay(1000);
// TODO: Initialize your hardware pins here
Serial.println("DIYables ESP32 WebApp - Web Slider Example");
// Add home and web slider pages
webAppsServer.addApp(&homePage);
webAppsServer.addApp(&webSliderPage);
// Optional: Add 404 page for better user experience
webAppsServer.setNotFoundPage(DIYablesNotFoundPage());
// Start the WebApp server
if (!webAppsServer.begin(WIFI_SSID, WIFI_PASSWORD)) {
while (1) {
Serial.println("Failed to start WebApp server!");
delay(1000);
}
}
// Set up slider callback for value changes
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
// Store the received values
slider1Value = slider1;
slider2Value = slider2;
// Print slider values (0-255)
Serial.println("Slider 1: " + String(slider1) + ", Slider 2: " + String(slider2));
// TODO: Add your control logic here based on slider values
// Examples:
// - Control PWM: analogWrite(LED_PIN, slider1);
// - Control servos: servo.write(map(slider1, 0, 255, 0, 180));
// - Control motor speed: analogWrite(MOTOR_PIN, slider2);
// - Control brightness: strip.setBrightness(slider1);
// - Send values via Serial, I2C, SPI, etc.
});
// Set up callback for config requests (when client requests current values)
webSliderPage.onSliderValueToWeb([]() {
webSliderPage.sendToWebSlider(slider1Value, slider2Value);
Serial.println("Web client requested values - Sent: Slider1=" + String(slider1Value) + ", Slider2=" + String(slider2Value));
});
}
void loop() {
// Handle WebApp server communications
webAppsServer.loop();
// TODO: Add your main application code here
delay(10);
}
- Configura las credenciales de WiFi en el código actualizando estas líneas:
const char WIFI_SSID[] = "YOUR_WIFI_NETWORK";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
- Haz clic en el botón Subir en el IDE de Arduino para subir el código al ESP32
- Abre el Monitor Serial
- Consulta el resultado en el Monitor Serial. Es similar a lo siguiente
COM6
DIYables WebApp - Web Slider Example
INFO: Added app /
INFO: Added app /web-slider
DIYables WebApp Library
Platform: ESP32
Network connected!
IP address: 192.168.0.2
HTTP server started on port 80
Configuring WebSocket server callbacks...
WebSocket server started on port 81
WebSocket URL: ws://192.168.0.2:81
WebSocket server started on port 81
==========================================
DIYables WebApp Ready!
==========================================
📱 Web Interface: http://192.168.0.2
🔗 WebSocket: ws://192.168.0.2:81
📋 Available Applications:
🏠 Home Page: http://192.168.0.2/
🎚️ Web Slider: http://192.168.0.2/web-slider
==========================================
Autoscroll
Clear output
9600 baud
Newline
- Si no ves nada, reinicia la placa ESP32.
- Toma nota de la dirección IP mostrada y escribe esta dirección en la barra de direcciones de un navegador web en tu teléfono inteligente o PC.
- Ejemplo: http://192.168.0.2

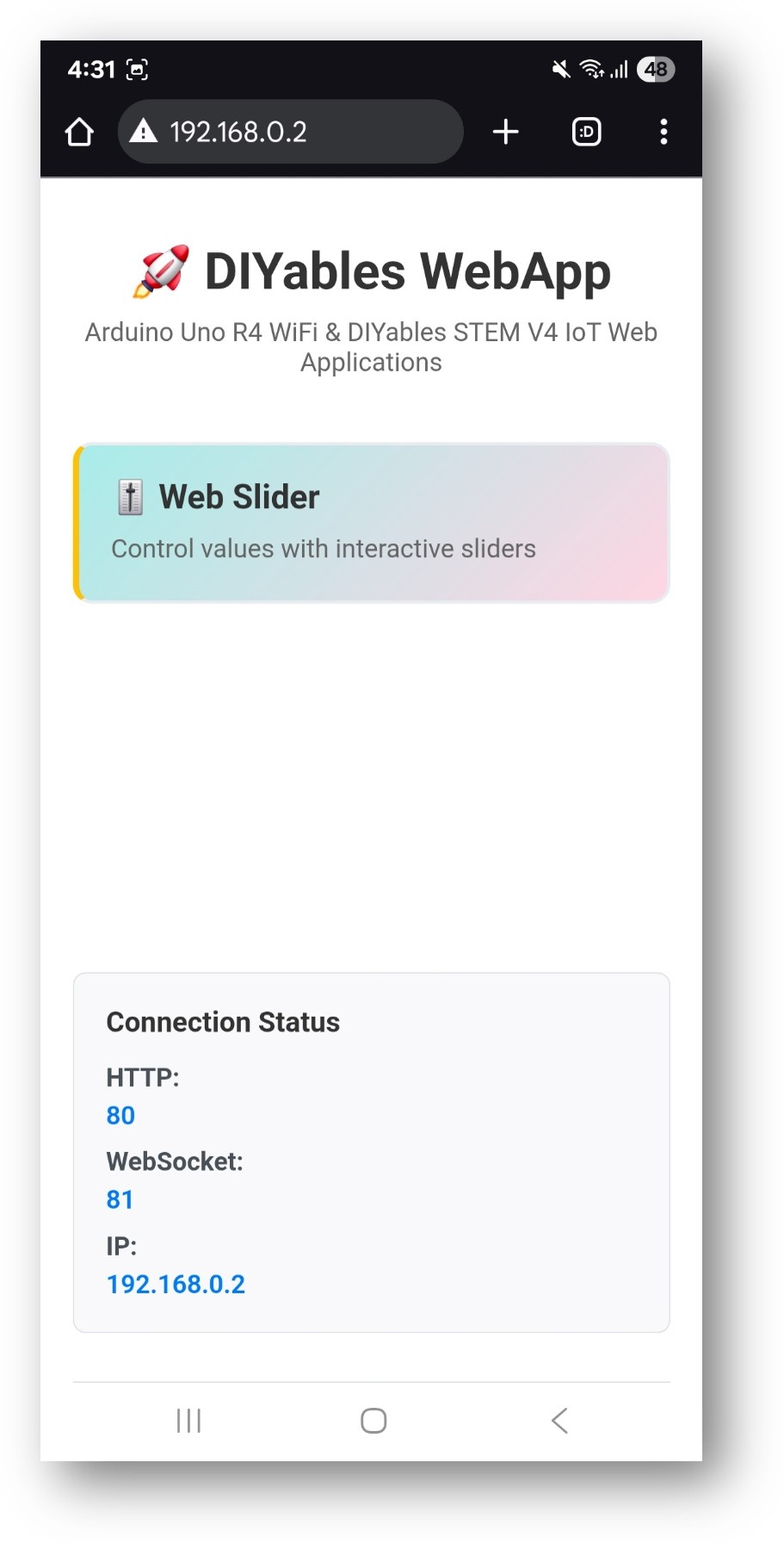

- Verás la página de inicio como en la imagen de abajo.

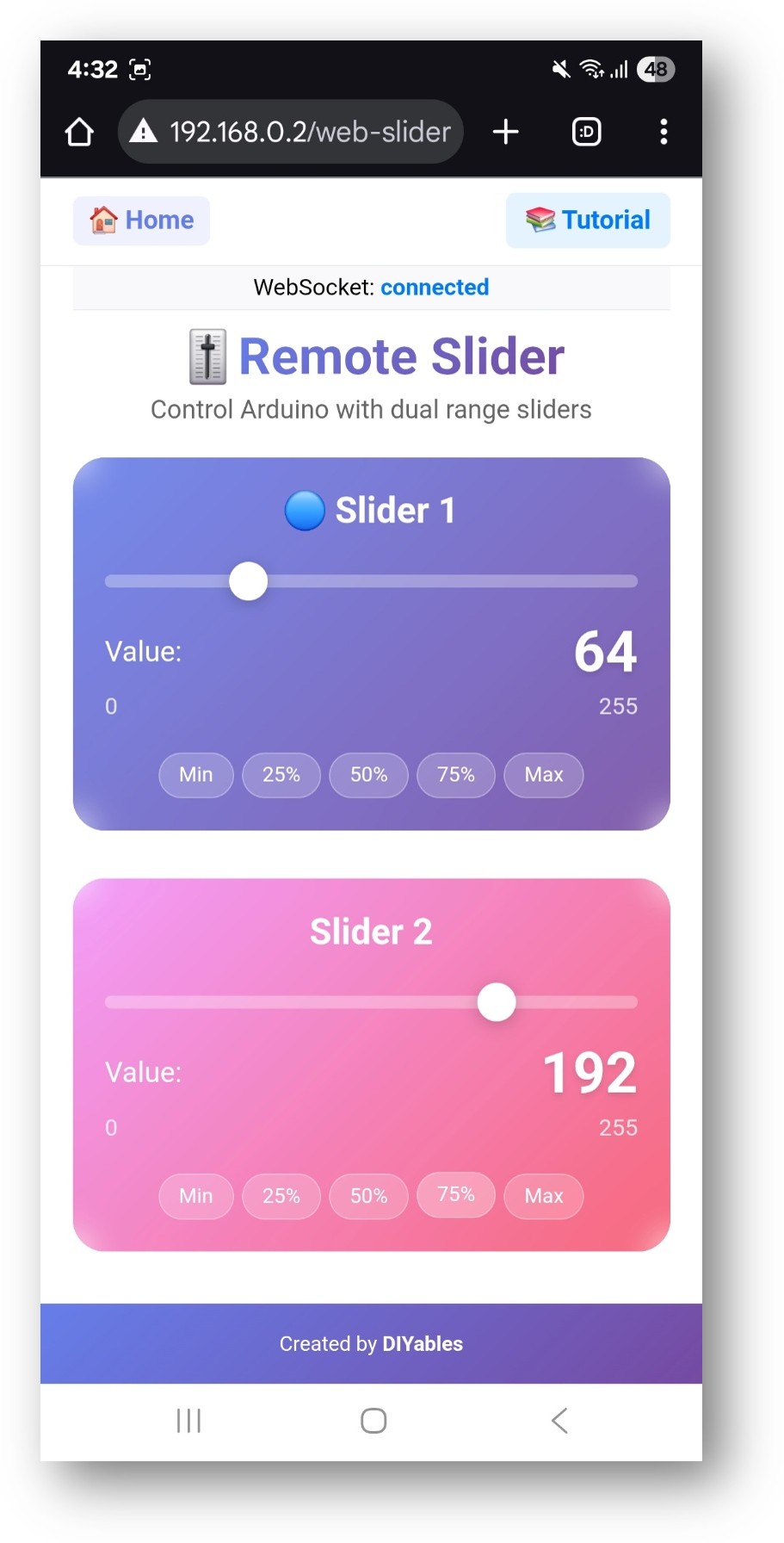

- Haga clic en el enlace Web Slider; verá la interfaz de usuario de la aplicación Web Slider como se muestra a continuación:
- O también puedes acceder a la página directamente mediante la dirección IP seguida de /web-slider. Por ejemplo: http://192.168.0.2/web-slider
- Intenta mover los dos deslizadores para controlar valores analógicos (0-255) y observa la retroalimentación en tiempo real en el Monitor Serial.
Personalización Creativa - Adapte el código a su proyecto
Establecer valores predeterminados del deslizador
Configurar las posiciones iniciales de los deslizadores:
// Current slider values (0-255)
int slider1Value = 64; // Default 25% (64/255)
int slider2Value = 128; // Default 50% (128/255)
Cómo usar los deslizadores
Controles de la interfaz web
La interfaz deslizante proporciona:
- Deslizador 1: Primer deslizador de control con visualización del valor (0-255)
- Deslizador 2: Segundo deslizador de control con visualización del valor (0-255)
- Visualización del valor: Valores numéricos en tiempo real para ambos deslizadores
- Botones de preajuste: Acceso rápido a valores comunes (0%, 25%, 50%, 75%, 100%)
Funcionamiento de los deslizadores
Escritorio (Control del Ratón)
- Haga clic y arrastre: Haga clic en el manejador del deslizante y arrástrelo para ajustar el valor
- Posición de clic: Haga clic en cualquier lugar de la pista deslizante para ir a ese valor
- Ajuste fino: Utilice movimientos pequeños del ratón para un ajuste preciso
Móvil/Tableta (Control táctil)
- Tocar y Arrastrar: Toca la manija del control deslizante y arrástrala a una nueva posición
- Tocar la pista: Toca en la pista del control deslizante para establecer el valor
- Control Suave: El arrastre con el dedo proporciona cambios de valor suaves
Rangos de valores
Cada control deslizante ofrece:
- Valor mínimo: 0 (0% - completamente apagado)
- Valor máximo: 255 (100% - intensidad máxima)
- Resolución: 256 pasos discretos (precisión de 8 bits)
- Compatibilidad PWM: Uso directo con la función analogWrite()
Ejemplos de Programación
Manejador de control deslizante básico
void setup() {
// Set up slider callback for value changes
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
// Store the received values
slider1Value = slider1;
slider2Value = slider2;
// Print slider values (0-255)
Serial.println("Slider 1: " + String(slider1) + ", Slider 2: " + String(slider2));
// Add your control logic here
});
}
Control de Brillo de LED
// Pin definitions for PWM LEDs
const int LED1_PIN = 9; // PWM pin for first LED
const int LED2_PIN = 10; // PWM pin for second LED
void setup() {
// Configure LED pins as outputs
pinMode(LED1_PIN, OUTPUT);
pinMode(LED2_PIN, OUTPUT);
// Set initial brightness
analogWrite(LED1_PIN, slider1Value);
analogWrite(LED2_PIN, slider2Value);
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
// Store values
slider1Value = slider1;
slider2Value = slider2;
// Control LED brightness directly (0-255 PWM)
analogWrite(LED1_PIN, slider1);
analogWrite(LED2_PIN, slider2);
Serial.println("LED1 Brightness: " + String(slider1) +
", LED2 Brightness: " + String(slider2));
});
}
Control de la posición del servomotor
#include <Servo.h>
Servo servo1, servo2;
void setup() {
// Attach servos to PWM pins
servo1.attach(9);
servo2.attach(10);
// Set initial positions
servo1.write(map(slider1Value, 0, 255, 0, 180));
servo2.write(map(slider2Value, 0, 255, 0, 180));
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
slider1Value = slider1;
slider2Value = slider2;
// Map slider values (0-255) to servo angles (0-180°)
int angle1 = map(slider1, 0, 255, 0, 180);
int angle2 = map(slider2, 0, 255, 0, 180);
// Move servos to calculated positions
servo1.write(angle1);
servo2.write(angle2);
Serial.println("Servo1: " + String(angle1) + "°, Servo2: " + String(angle2) + "°");
});
}
Control de la velocidad del motor
// Motor driver pins
const int MOTOR1_PWM = 9; // Motor 1 speed control
const int MOTOR1_DIR1 = 2; // Motor 1 direction pin 1
const int MOTOR1_DIR2 = 3; // Motor 1 direction pin 2
const int MOTOR2_PWM = 10; // Motor 2 speed control
const int MOTOR2_DIR1 = 4; // Motor 2 direction pin 1
const int MOTOR2_DIR2 = 5; // Motor 2 direction pin 2
void setup() {
// Configure motor pins
pinMode(MOTOR1_PWM, OUTPUT);
pinMode(MOTOR1_DIR1, OUTPUT);
pinMode(MOTOR1_DIR2, OUTPUT);
pinMode(MOTOR2_PWM, OUTPUT);
pinMode(MOTOR2_DIR1, OUTPUT);
pinMode(MOTOR2_DIR2, OUTPUT);
// Set initial motor directions (forward)
digitalWrite(MOTOR1_DIR1, HIGH);
digitalWrite(MOTOR1_DIR2, LOW);
digitalWrite(MOTOR2_DIR1, HIGH);
digitalWrite(MOTOR2_DIR2, LOW);
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
slider1Value = slider1;
slider2Value = slider2;
// Control motor speeds directly
analogWrite(MOTOR1_PWM, slider1);
analogWrite(MOTOR2_PWM, slider2);
// Calculate percentage for display
int speed1Percent = map(slider1, 0, 255, 0, 100);
int speed2Percent = map(slider2, 0, 255, 0, 100);
Serial.println("Motor1: " + String(speed1Percent) + "%, " +
"Motor2: " + String(speed2Percent) + "%");
});
}
Control de color de LED RGB
// RGB LED pins
const int RED_PIN = 9;
const int GREEN_PIN = 10;
const int BLUE_PIN = 11;
void setup() {
pinMode(RED_PIN, OUTPUT);
pinMode(GREEN_PIN, OUTPUT);
pinMode(BLUE_PIN, OUTPUT);
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
slider1Value = slider1;
slider2Value = slider2;
// Use sliders to control RGB components
// Slider 1 controls red intensity
// Slider 2 controls blue intensity
// Green is calculated based on both sliders
int redValue = slider1;
int blueValue = slider2;
int greenValue = (slider1 + slider2) / 2; // Average of both sliders
analogWrite(RED_PIN, redValue);
analogWrite(GREEN_PIN, greenValue);
analogWrite(BLUE_PIN, blueValue);
Serial.println("RGB - R:" + String(redValue) +
" G:" + String(greenValue) +
" B:" + String(blueValue));
});
}
Técnicas Avanzadas de Programación
Suavizado de valores
class SliderSmoother {
private:
int currentValue = 0;
int targetValue = 0;
unsigned long lastUpdate = 0;
const int SMOOTH_RATE = 5; // Change per update cycle
public:
void setTarget(int target) {
targetValue = target;
}
int getCurrentValue() {
return currentValue;
}
bool update() {
if (millis() - lastUpdate > 10) { // Update every 10ms
bool changed = false;
if (currentValue < targetValue) {
currentValue = min(currentValue + SMOOTH_RATE, targetValue);
changed = true;
} else if (currentValue > targetValue) {
currentValue = max(currentValue - SMOOTH_RATE, targetValue);
changed = true;
}
lastUpdate = millis();
return changed;
}
return false;
}
};
SliderSmoother smoother1, smoother2;
void setup() {
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
// Set target values for smooth transition
smoother1.setTarget(slider1);
smoother2.setTarget(slider2);
});
}
void loop() {
server.loop();
// Update smoothed values
bool changed1 = smoother1.update();
bool changed2 = smoother2.update();
if (changed1 || changed2) {
// Apply smoothed values to hardware
analogWrite(9, smoother1.getCurrentValue());
analogWrite(10, smoother2.getCurrentValue());
}
}
Control basado en umbrales
void setupThresholdControl() {
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
slider1Value = slider1;
slider2Value = slider2;
// Threshold-based control for discrete outputs
const int LOW_THRESHOLD = 85; // 33%
const int MEDIUM_THRESHOLD = 170; // 66%
// Control digital outputs based on slider 1 thresholds
if (slider1 < LOW_THRESHOLD) {
// Low level: Turn off all outputs
digitalWrite(2, LOW);
digitalWrite(3, LOW);
digitalWrite(4, LOW);
} else if (slider1 < MEDIUM_THRESHOLD) {
// Medium level: Turn on first output
digitalWrite(2, HIGH);
digitalWrite(3, LOW);
digitalWrite(4, LOW);
} else {
// High level: Turn on all outputs
digitalWrite(2, HIGH);
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
}
// Use slider 2 for analog PWM control
analogWrite(9, slider2);
});
}
Sistema de Valores Predefinidos
// Predefined preset values
const int PRESETS[][2] = {
{0, 0}, // Preset 0: Both off
{64, 128}, // Preset 1: Low/Medium
{128, 128}, // Preset 2: Both medium
{255, 128}, // Preset 3: High/Medium
{255, 255} // Preset 4: Both maximum
};
void applyPreset(int presetNumber) {
if (presetNumber >= 0 && presetNumber < 5) {
slider1Value = PRESETS[presetNumber][0];
slider2Value = PRESETS[presetNumber][1];
// Update hardware
analogWrite(9, slider1Value);
analogWrite(10, slider2Value);
// Send updated values to web interface
webSliderPage.sendToWebSlider(slider1Value, slider2Value);
Serial.println("Applied preset " + String(presetNumber) +
": " + String(slider1Value) + ", " + String(slider2Value));
}
}
void setupPresetSystem() {
// You could trigger presets based on other inputs
// For example, reading digital pins for preset buttons
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
slider1Value = slider1;
slider2Value = slider2;
// Your normal slider handling
analogWrite(9, slider1);
analogWrite(10, slider2);
});
}
void loop() {
server.loop();
// Check for preset trigger conditions
// Example: Read buttons connected to digital pins
static bool lastButton = false;
bool currentButton = digitalRead(7); // Preset button on pin 7
if (currentButton && !lastButton) { // Button pressed
static int currentPreset = 0;
applyPreset(currentPreset);
currentPreset = (currentPreset + 1) % 5; // Cycle through presets
}
lastButton = currentButton;
}
Ejemplos de integración de hardware
Control de tiras de LED
// For WS2812B or similar addressable LED strips
// (requires additional libraries like FastLED or Adafruit NeoPixel)
const int LED_STRIP_PIN = 6;
const int NUM_LEDS = 30;
void setupLEDStrip() {
// Initialize LED strip (depends on library used)
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
slider1Value = slider1;
slider2Value = slider2;
// Slider 1 controls brightness (0-255)
// Slider 2 controls color temperature or hue
uint8_t brightness = slider1;
uint8_t hue = slider2;
// Update LED strip (example with conceptual functions)
// strip.setBrightness(brightness);
// strip.fill(CHSV(hue, 255, 255));
// strip.show();
Serial.println("LED Strip - Brightness: " + String(brightness) +
", Hue: " + String(hue));
});
}
Control de Velocidad del Ventilador
const int FAN1_PIN = 9;
const int FAN2_PIN = 10;
void setupFanControl() {
pinMode(FAN1_PIN, OUTPUT);
pinMode(FAN2_PIN, OUTPUT);
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
slider1Value = slider1;
slider2Value = slider2;
// Control fan speeds with minimum threshold for startup
int fan1Speed = (slider1 > 50) ? map(slider1, 50, 255, 100, 255) : 0;
int fan2Speed = (slider2 > 50) ? map(slider2, 50, 255, 100, 255) : 0;
analogWrite(FAN1_PIN, fan1Speed);
analogWrite(FAN2_PIN, fan2Speed);
Serial.println("Fan1: " + String(map(fan1Speed, 0, 255, 0, 100)) + "%, " +
"Fan2: " + String(map(fan2Speed, 0, 255, 0, 100)) + "%");
});
}
Control de volumen de audio
// For controlling audio amplifier or volume IC
const int VOLUME1_PIN = 9; // PWM output to volume control
const int VOLUME2_PIN = 10; // Second channel or tone control
void setupAudioControl() {
pinMode(VOLUME1_PIN, OUTPUT);
pinMode(VOLUME2_PIN, OUTPUT);
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
slider1Value = slider1;
slider2Value = slider2;
// Use logarithmic scaling for better audio perception
float volume1 = pow(slider1 / 255.0, 2) * 255; // Square law
float volume2 = pow(slider2 / 255.0, 2) * 255;
analogWrite(VOLUME1_PIN, (int)volume1);
analogWrite(VOLUME2_PIN, (int)volume2);
Serial.println("Volume1: " + String((int)volume1) +
", Volume2: " + String((int)volume2));
});
}
Solución de problemas
Problemas comunes
1. Deslizadores no responden
- Verificar la conexión WebSocket en la consola del navegador
- Verificar la conectividad de red entre el dispositivo y Arduino
- Recargar la página del navegador para restablecer la conexión
- Verificar el Monitor Serial para errores de conexión
- Valores que no alcanzan el rango completo
- Verificar la configuración del rango del control deslizante en la interfaz web
- Comprobar problemas de mapeo de valores en la función de callback
- Probar con diferentes navegadores o dispositivos
- Control entrecortado o inconsistente
- Implementar suavizado de valores para cambios graduales
- Verificar problemas de latencia de la red
- Añadir anti-rebote para cambios rápidos de valor
4. La salida PWM no funciona
- Verificar que los pines soporten PWM (consultar el pinout del ESP32)
- Asegúrate de llamar a analogWrite() con los números de pin correctos
- Verifica las conexiones de hardware y los requisitos de carga
Consejos de depuración
Añadir depuración exhaustiva:
void debugSliderValues(int slider1, int slider2) {
Serial.println("=== Slider Debug ===");
Serial.println("Slider 1: " + String(slider1) + " (" + String(map(slider1, 0, 255, 0, 100)) + "%)");
Serial.println("Slider 2: " + String(slider2) + " (" + String(map(slider2, 0, 255, 0, 100)) + "%)");
Serial.println("PWM Pin 9: " + String(slider1));
Serial.println("PWM Pin 10: " + String(slider2));
Serial.println("===================");
}
Ideas de Proyectos
Proyectos de Control de Iluminación
- Control de brillo de la iluminación de la habitación
- Interfaz de mezcla de colores RGB
- Control de la velocidad de animación de la tira de LEDs
- Control de la intensidad de la iluminación del escenario
Proyectos de control de motores
- Control de la velocidad del robot
- Regulación de la velocidad del ventilador
- Control del caudal de la bomba
- Velocidad de la cinta transportadora
Proyectos de audio
- Interfaz de control de volumen
- Control de tono y ecualizador
- Intensidad de efectos de sonido
- Control de visualización de música
Automatización del hogar
- Control de climatización (intensidad de calefacción/refrigeración)
- Control de la posición de la persiana
- Control del caudal del sistema de riego
- Brillo/volumen del dispositivo inteligente
Integración con otros ejemplos
Combinar con WebJoystick
Utiliza deslizadores para los límites de velocidad y un joystick para la dirección:
// Global speed limit from sliders
int maxSpeed = 255;
// In WebSlider callback
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
maxSpeed = slider1; // Use slider 1 as global speed limit
});
// In WebJoystick callback
webJoystickPage.onJoystickValueFromWeb([](int x, int y) {
// Scale joystick values by slider-controlled speed limit
int scaledX = map(x, -100, 100, -maxSpeed, maxSpeed);
int scaledY = map(y, -100, 100, -maxSpeed, maxSpeed);
controlRobot(scaledX, scaledY);
});
Combinar con WebDigitalPins
Usa deslizadores para controlar la modulación por ancho de pulso (PWM) y pines digitales para encender/apagar:
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
// Only apply PWM if corresponding digital pins are ON
if (webDigitalPinsPage.getPinState(2)) {
analogWrite(9, slider1);
} else {
analogWrite(9, 0);
}
if (webDigitalPinsPage.getPinState(3)) {
analogWrite(10, slider2);
} else {
analogWrite(10, 0);
}
});
Próximos pasos
Después de dominar el ejemplo WebSlider, prueba:
- WebJoystick - Para control direccional en 2D
- WebDigitalPins - Para control discreto de encendido/apagado
- WebMonitor - Para depurar valores de deslizadores
- MultipleWebApps - Combinando deslizadores con otros controles
Soporte
Para obtener ayuda adicional:
- Consulta la documentación de la API
- Visita los tutoriales de DIYables: https://esp32io.com/tutorials/diyables-esp32-webapps
- Foros de la comunidad ESP32
