ESP32 - Sensor de lluvia - Relé

Vamos a aprender a programar el ESP32 para activar el relé si se detecta la lluvia.

Conectar el relé a un motor o a un actuador nos permite utilizar el sensor de lluvia para un control fluido del motor o del actuador.

Hardware Requerido

1	×	Módulo de Desarrollo ESP32 ESP-WROOM-32
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Sensor de Lluvia
1	×	Relé
1	×	Cables Puente
1	×	(Opcional) Cerradura de Solenoide
1	×	(Opcional) Adaptador de Corriente 12V
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentación para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del relé y del sensor de lluvia

¿No estás familiarizado con el relé y el sensor de lluvia, incluidos sus pines, funcionamiento y programación? Explora tutoriales completos sobre estos temas a continuación:

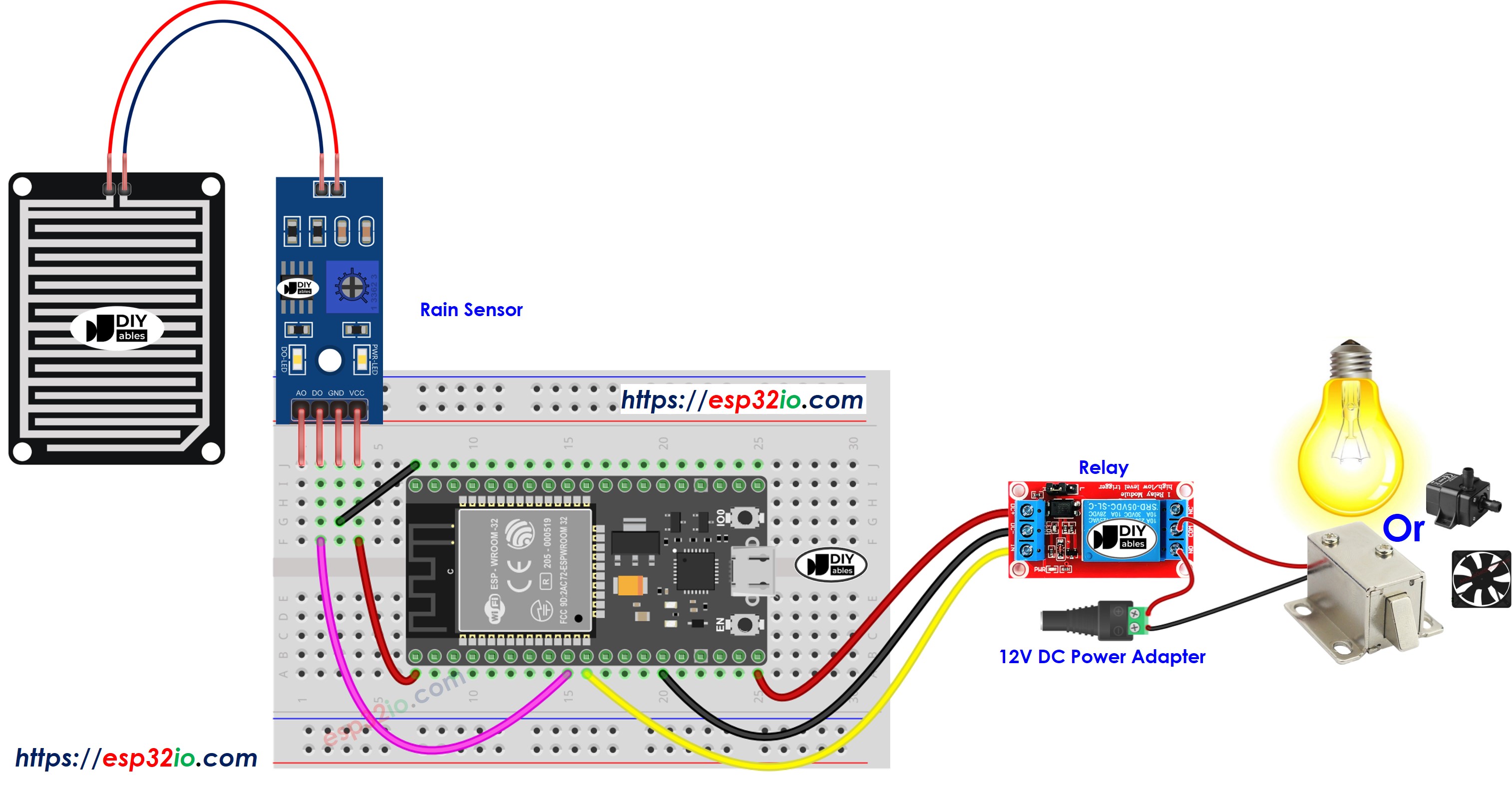

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

Código ESP32

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-rain-sensor-relay */ #define RAIN_SENSOR_PIN 25 // The ESP32 pin GPIO25 connected to the sound sensor #define RELAY_PIN 26 // The ESP32 pin GPIO26 connected to the relay int rain_state = LOW; // current state of rain sensor's pin int prev_rain_state = LOW; // previous state of rain sensor's pin void setup() { Serial.begin(9600); // initialize serial pinMode(RAIN_SENSOR_PIN, INPUT); // set ESP32 pin to input mode pinMode(RELAY_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { prev_rain_state = rain_state; // store old state rain_state = digitalRead(RAIN_SENSOR_PIN); // read new state if (prev_rain_state == LOW && rain_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Rain detected!"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (prev_rain_state == HIGH && rain_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Rain stopped!"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Pasos R\u00e1pidos

Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
Haz el cableado tal como se muestra en la imagen anterior.
Conecta la placa ESP32 a tu PC mediante un cable USB micro.
Abre Arduino IDE en tu PC.
Selecciona la placa ESP32 adecuada (p. ej. Módulo de desarrollo ESP32) y el puerto COM.
Conecta ESP32 a la PC mediante un cable USB.
Abre Arduino IDE, selecciona la placa y el puerto adecuados.
Copia el código anterior y ábrelo con Arduino IDE.
Haz clic en el botón Subir en Arduino IDE para cargar el código al ESP32.

Mueve tu mano frente al sensor
Observa el cambio en el estado del relé

Explicación del código

¡Lee la explicación línea por línea en las líneas de comentarios del código fuente!

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
