ESP32 - Potenciómetro acciona LED
Este tutorial te enseña cómo usar el ESP32 con el potenciómetro para controlar un LED. En detalle:
- El ESP32 enciende automáticamente el LED si el valor analógico del potenciómetro está por encima de un umbral
- El ESP32 apaga automáticamente el LED si el valor analógico del potenciómetro está por debajo de un umbral
También aprendemos cómo convertir el valor analógico a voltaje y luego usar el umbral de voltaje para controlar el LED:
- El ESP32 enciende automáticamente el LED si el voltaje del potenciómetro está por encima de un umbral.
- El ESP32 apaga automáticamente el LED si el voltaje del potenciómetro está por debajo de un umbral.
Si quieres controlar el brillo del LED mediante un potenciómetro, consulta el tutorial ESP32 - el potenciómetro atenúa el LED tutorial.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.
Acerca de LED y potenciómetro
Tenemos tutoriales específicos sobre LEDs y potenciómetros. Cada tutorial contiene información detallada e instrucciones paso a paso sobre el pinout del hardware, el principio de funcionamiento, la conexión de cableado al ESP32 y el código para ESP32... Obtenga más información sobre ellos en los siguientes enlaces:

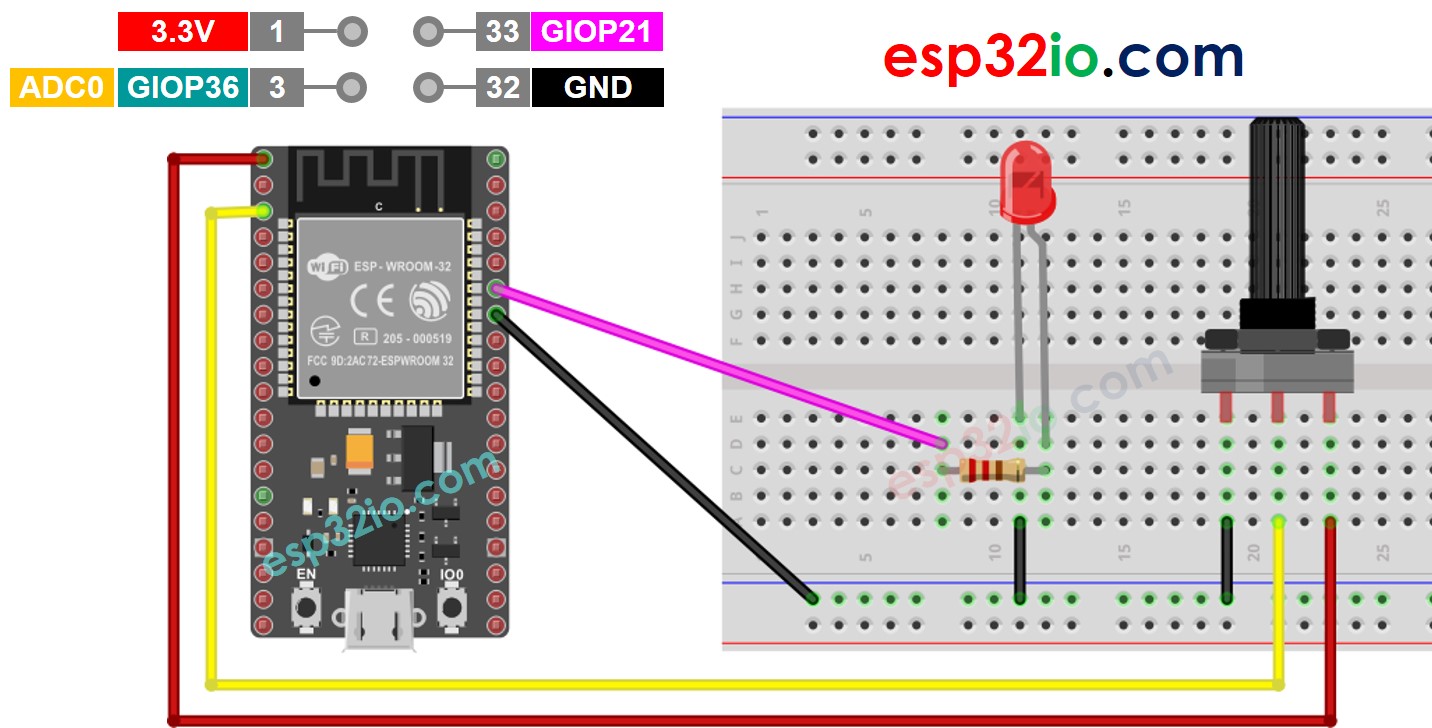

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.
Código ESP32 - Umbral analógico
Pasos R\u00e1pidos
- Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
- Realiza el cableado como en la imagen anterior.
- Conecta la placa ESP32 a tu PC mediante un cable micro USB.
- Abre Arduino IDE en tu PC.
- Selecciona la placa ESP32 correcta (p. ej. ESP32 Dev Module) y el puerto COM.
- Copia el código anterior y pégalo en Arduino IDE.
- Compila y carga el código a la placa ESP32 haciendo clic en el botón Subir en Arduino IDE.
- Gire el potenciómetro
- Vea el cambio del estado de los LEDs
Explicación del código línea por línea
El código ESP32 anterior contiene una explicación línea por línea. Por favor lea los comentarios en el código.
Código ESP32 - Umbral de voltaje
El valor analógico leído del potenciómetro se convierte en voltaje, y luego ese voltaje se compara con un umbral de voltaje. Si excede el umbral, se enciende un LED.
※ Nota:
Este tutorial usa la función analogRead() para leer valores de un ADC (Convertidor Analógico-Digital) conectado a un potenciómetro. El ADC del ESP32 es adecuado para proyectos que NO requieren alta precisión. Sin embargo, para proyectos que necesiten mediciones precisas, tenga en cuenta:
- El ADC del ESP32 no es perfectamente preciso y podría necesitar calibración para obtener resultados correctos. Cada placa ESP32 puede ser un poco diferente, por lo que es necesario calibrar el ADC para cada placa individual.
- La calibración puede ser difícil, especialmente para principiantes, y podría no dar siempre los resultados exactos que desea.
Para proyectos que requieren alta precisión, considere usar un ADC externo (p. ej. ADS1115) con el ESP32 o usar un Arduino, que tiene un ADC más confiable. Si aún desea calibrar el ADC del ESP32, consulte ESP32 ADC Calibration Driver
Video Tutorial
Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
