ESP32 - Sensor de movimiento - Relé

Este tutorial te enseña cómo usar el ESP32 con el sensor de movimiento HC-SR501 y un relé. En detalle, el ESP32 enciende automáticamente el relé si se detecta movimiento y apaga el relé si no se detecta movimiento.

Podemos ampliar este tutorial para usar el sensor de movimiento para controlar una tira de LEDs, una sirena, una bombilla o un actuador... conectándolos al relé.

Acerca de Relé y Sensor de Movimiento

Tenemos tutoriales específicos sobre relé y sensor de movimiento. Cada tutorial contiene información detallada e instrucciones paso a paso sobre el pinout de hardware, el principio de funcionamiento, la conexión de cableado al ESP32, el código para ESP32... Obtén más información sobre ellos en los siguientes enlaces:

Diagrama de Cableado

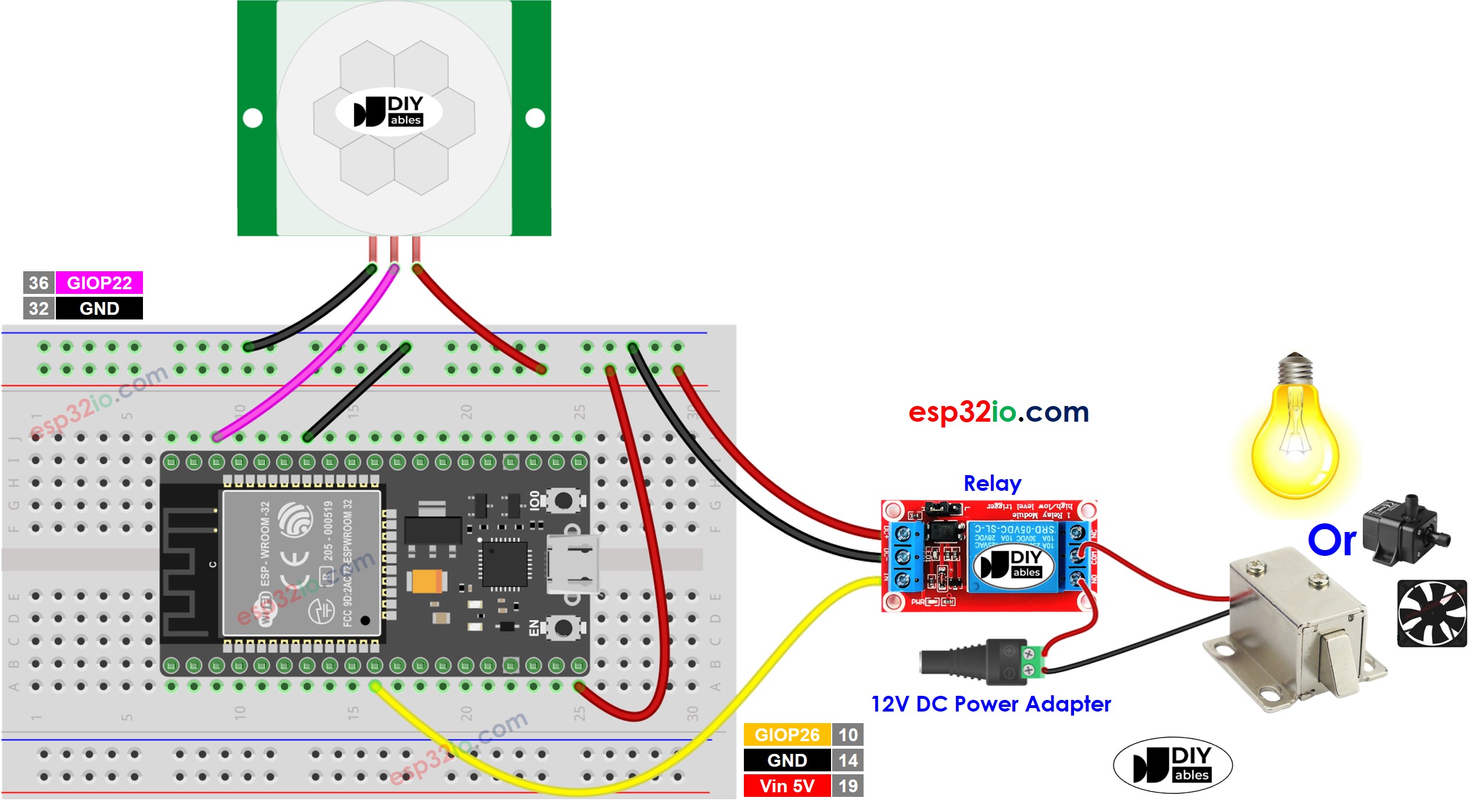

Diagrama de cableado del relé para el sensor de movimiento ESP32

This image is created using Fritzing. Click to enlarge image

Si no sabe c\u00f3mo alimentar ESP32 y otros componentes, encuentre instrucciones en el siguiente tutorial: C\u00f3mo alimentar ESP32.

Configuración inicial

Detection Range Adjuster Fully screw it in the clockwise direction.
Time Delay Adjuster Fully screw it in the anti-clockwise direction.
Repeat Trigger Selector Put jumper like the below image.
Configuración inicial del sensor de movimiento ESP32

Código ESP32

/* * Este código de ESP32 fue desarrollado por es.newbiely.com * Este código de ESP32 se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp32/esp32-motion-sensor-relay */ #define MOTION_SENSOR_PIN 22 // ESP32 pin GPIO22 connected to the OUTPUT pin of motion sensor #define RELAY_PIN 26 // ESP32 pin GPIO26 connected to Relay's pin int motionStateCurrent = LOW; // current state of motion sensor's pin int motionStatePrevious = LOW; // previous state of motion sensor's pin void setup() { Serial.begin(9600); // initialize serial pinMode(MOTION_SENSOR_PIN, INPUT); // set ESP32 pin to input mode pinMode(RELAY_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { motionStatePrevious = motionStateCurrent; // store old state motionStateCurrent = digitalRead(MOTION_SENSOR_PIN); // read new state if (motionStatePrevious == LOW && motionStateCurrent == HIGH) { // pin state change: LOW -> HIGH Serial.println("Motion detected!, turns relay ON"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (motionStatePrevious == HIGH && motionStateCurrent == LOW) { // pin state change: HIGH -> LOW Serial.println("Motion stopped!, turns relay OFF"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Pasos R\u00e1pidos

  • Si es la primera vez que usas ESP32, consulta cómo configurar el entorno para ESP32 en Arduino IDE.
  • Realiza el cableado tal como se muestra en la imagen anterior.
  • Conecta la placa ESP32 a tu PC mediante un cable micro USB.
  • Abre el IDE de Arduino en tu PC.
  • Selecciona la placa ESP32 correcta (p. ej. ESP32 Dev Module) y el puerto COM.
  • Copia el código anterior y pégalo en el IDE de Arduino.
  • Compila y sube el código a la placa ESP32 haciendo clic en el botón Subir del IDE de Arduino.
Subir código al IDE deArduino
  • Mueve tu mano frente al sensor
  • Observa el cambio en el estado del relé

Explicación de código línea por línea

El código ESP32 anterior contiene una explicación línea por línea. Por favor, lea los comentarios del código.

Relé vs módulo MOSFET

Un relé no es la única forma de conmutar un dispositivo. Si tu dispositivo funciona con corriente continua (CC), como una tira de LED de 12V, una cerradura de solenoide de 12V o un ventilador de 12V, un módulo MOSFET puede hacer el mismo trabajo.

Relé Módulo MOSFET
Qué puede hacer encender o apagar el dispositivo encender o apagar el dispositivo, y ajustar su potencia (PWM)
Ruido al conmutar un clic cada vez ningún ruido
Velocidad de conmutación lenta, unos pocos milisegundos muy rápida
Vida útil los contactos se desgastan tras muchas conmutaciones nada se mueve, así que dura mucho
Tipo de corriente CA o CC solo CC
Alimentación del dispositivo cualquier tensión que admita el relé unos 6V o más
Aislamiento del ESP32 sí, entre bobina y contactos sí, con el optoacoplador PC817
Ideal para dispositivos de CA, o un simple ON/OFF dispositivos de CC, o regulación de brillo y velocidad

Tanto el relé como el módulo MOSFET se activan cuando el pin del ESP32 está en HIGH. El pin del ESP32 da solo 3.3V, pero es suficiente: el LED del optoacoplador del módulo necesita solo unos pocos miliamperios. Así que, para un simple ON/OFF, el código de arriba sigue igual. Solo cambia el cableado. Para dispositivos conectados a la red eléctrica de CA, usa siempre el relé.

Para aprender el pinout, el cableado, el código PWM y los consejos de seguridad del módulo MOSFET, consulta el tutorial ESP32 - Módulo MOSFET.
