Cómo alimentar al ESP8266
Esta guía te guiará a través de formas seguras y convenientes de alimentar el ESP8266 NodeMCU y sus componentes conectados (por ejemplo, sensores, pantallas). A continuación, veremos:
- Cómo alimentar el ESP8266 a través del puerto USB
- Cómo alimentar tanto el ESP8266 como los sensores a través del puerto USB
- Cómo alimentar el ESP8266 a través del pin Vin
- Cómo alimentar tanto el ESP8266 como los sensores a través del pin Vin
- El método más confiable y conveniente para alimentar el ESP8266, los sensores y la pantalla
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Cómo alimentar el ESP8266 a través del puerto USB

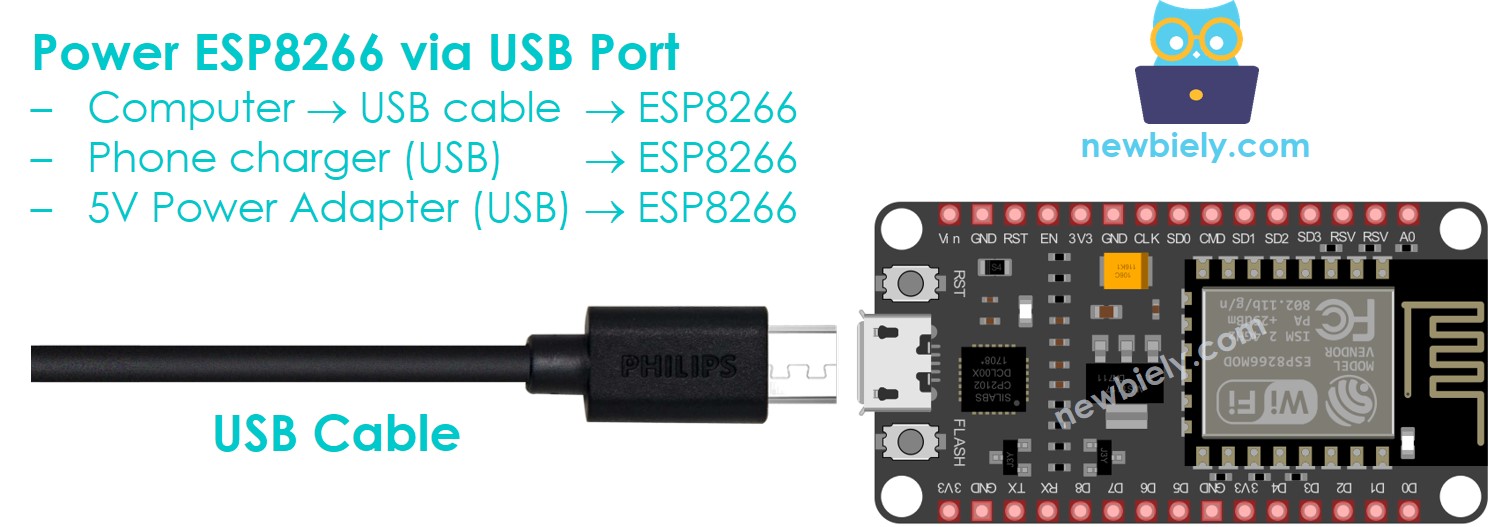

Puedes usar las siguientes fuentes de alimentación para alimentar el ESP8266 a través del puerto USB.
- Cable de computadora y Micro USB
- Cargador de teléfono (terminal Micro USB)
- Adaptador de corriente de 5V (terminal Micro USB)
Cómo alimentar ESP8266 y sensores a través del puerto USB

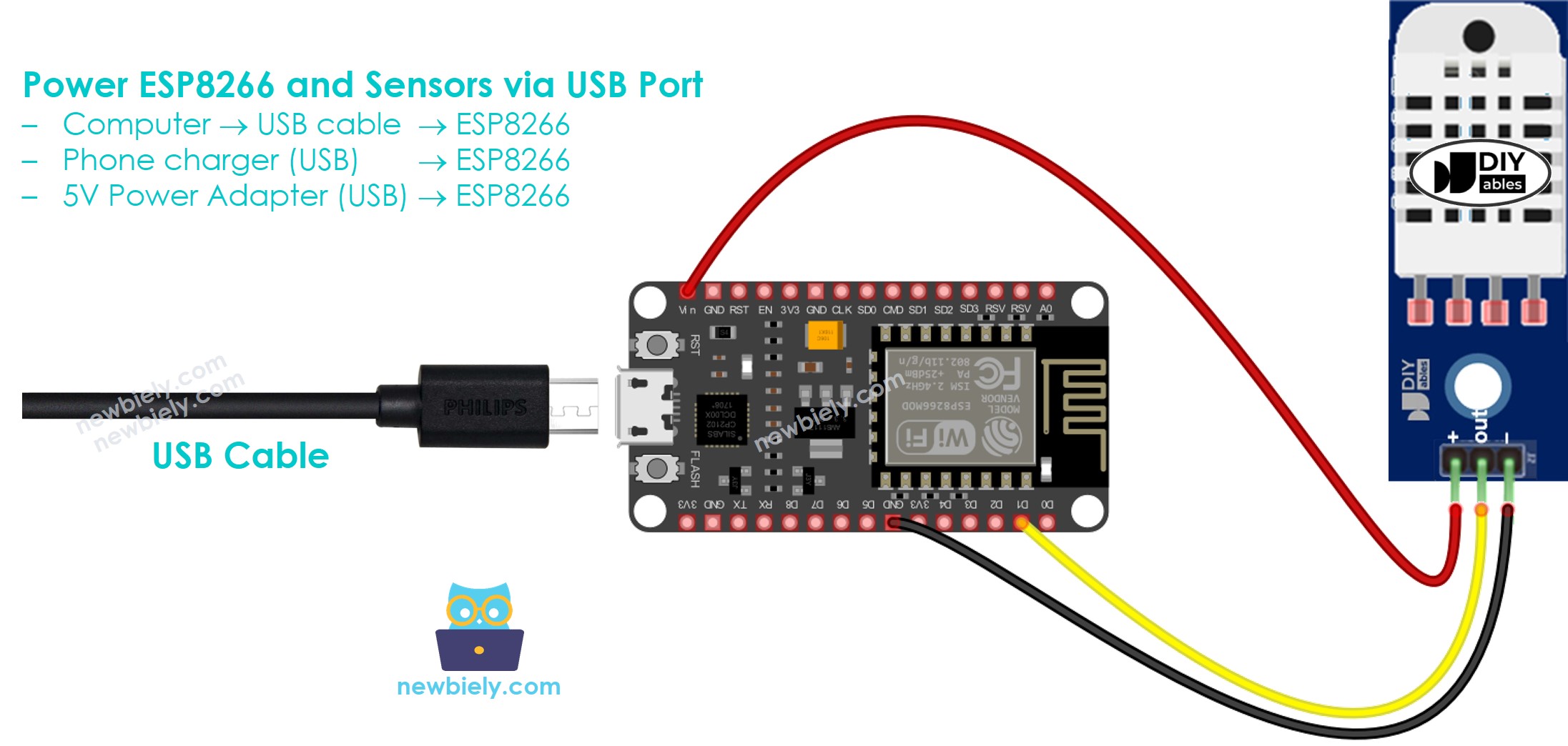

El diagrama de abajo muestra un ejemplo de alimentación del ESP8266 (a través del puerto USB) y del sensor DHT22.
Puede alimentar el ESP8266 usando el puerto USB como se describe arriba y luego usar el pin Vin para alimentar los sensores.
Por favor, tenga en cuenta: Este método NO está recomendado. Solo funciona bien para unos pocos sensores que consumen poca energía. Si un sensor consume mucha energía, puede dañar la placa ESP8266. En su lugar, los sensores y las pantallas deben alimentarse por separado.
Sin embargo, usar dos o más fuentes de energía no es muy conveniente. La mejor solución es usar una única fuente de energía con este conjunto divisor de energía. El divisor de energía proporciona dos conexiones:
- Fuente de alimentación USB-C: Alimenta la placa ESP8266 a través del puerto USB.
- Conexión al bloque de terminales de tornillo: Alimenta los sensores o pantallas conectados.

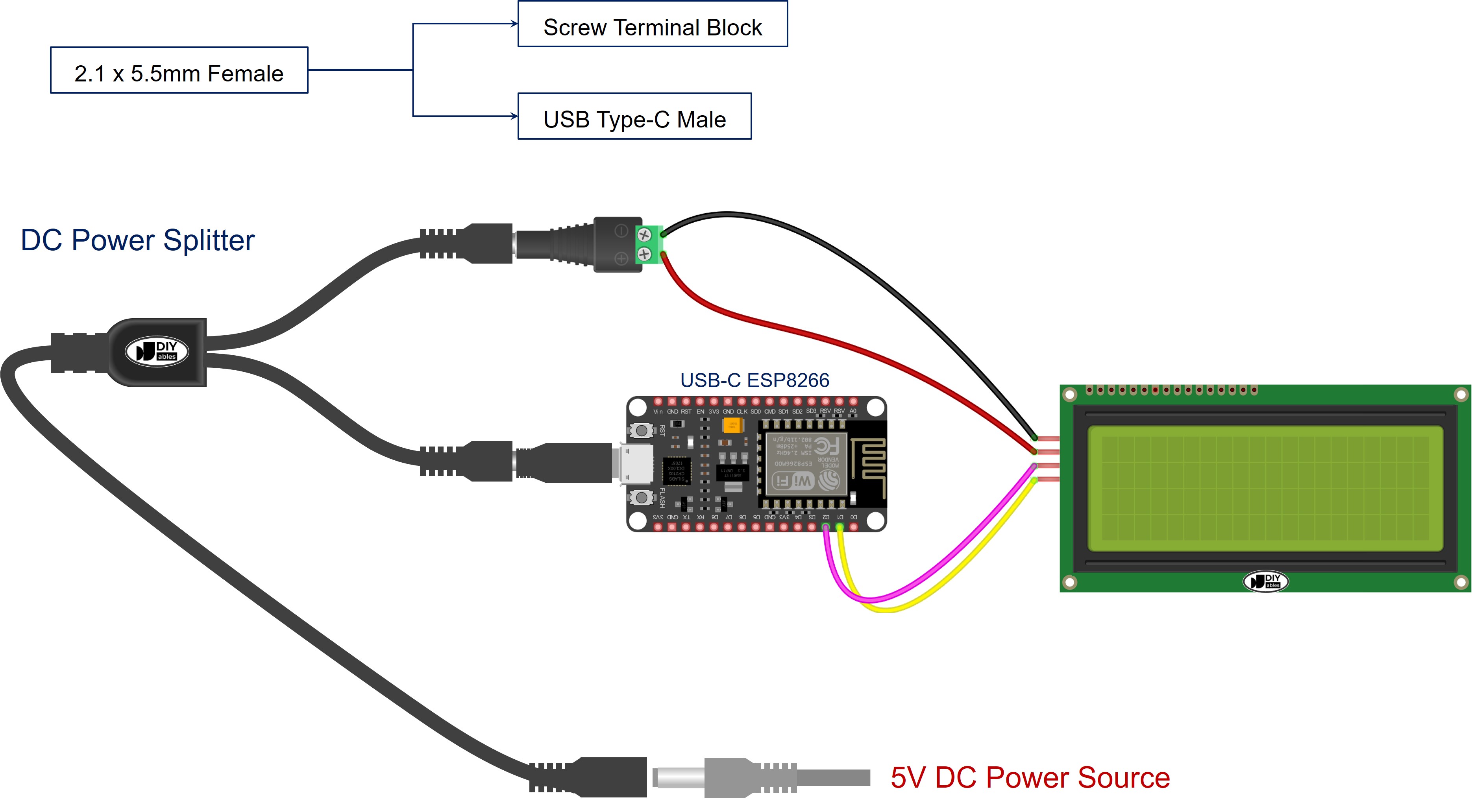

El diagrama a continuación muestra cómo usar una fuente de alimentación única con un divisor de energía para alimentar tanto al ESP8266 como a una pantalla LCD por separado.
Cómo alimentar ESP8266 a través del pin Vin

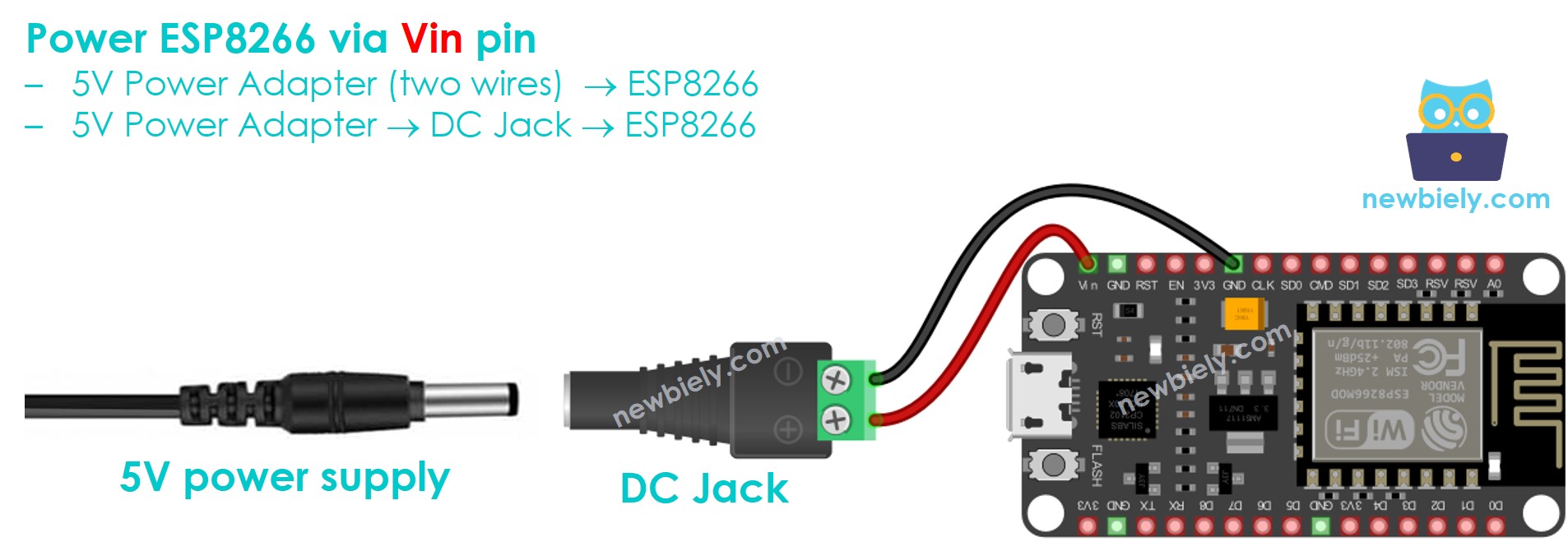

Puedes usar el adaptador de corriente de 5 V con conector de barril para alimentar el ESP8266 a través del pin Vin. Puedes hacerlo de dos maneras:
- Corta el cable y separa las líneas positivas y negativas. Luego conecta la línea positiva al pin Vin y la línea negativa a un pin GND del ESP8266
- (Recomendado) usa un conector jack de corriente continua
Cómo alimentar el ESP8266 y sensores mediante el pin VIN

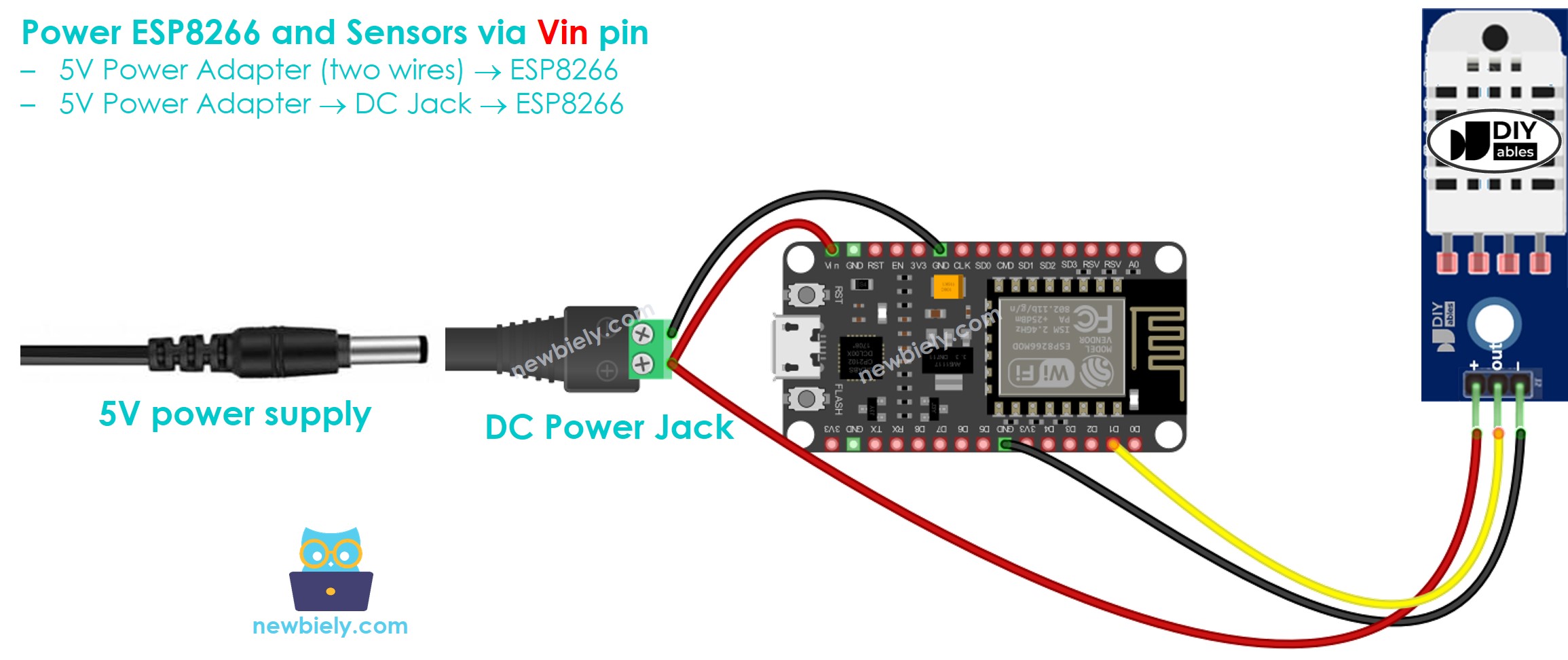

El diagrama de abajo muestra un ejemplo de cómo alimentar el ESP8266 (a través del pin Vin) y el sensor DHT22 con un adaptador de 5V.
Se recomienda encarecidamente este método, ya que garantiza que los motores, sensores, pantallas y otros componentes se alimentan de forma independiente de la placa ESP8266, asegurando tanto la seguridad como una fuente de alimentación adecuada.
El método más fiable y práctico para alimentar el ESP8266, los sensores y la pantalla
En resumen, hay dos mejores formas de alimentar el ESP8266 y los componentes conectados, como se muestran a continuación:
Cómo hacer el cableado de forma fácil y conveniente

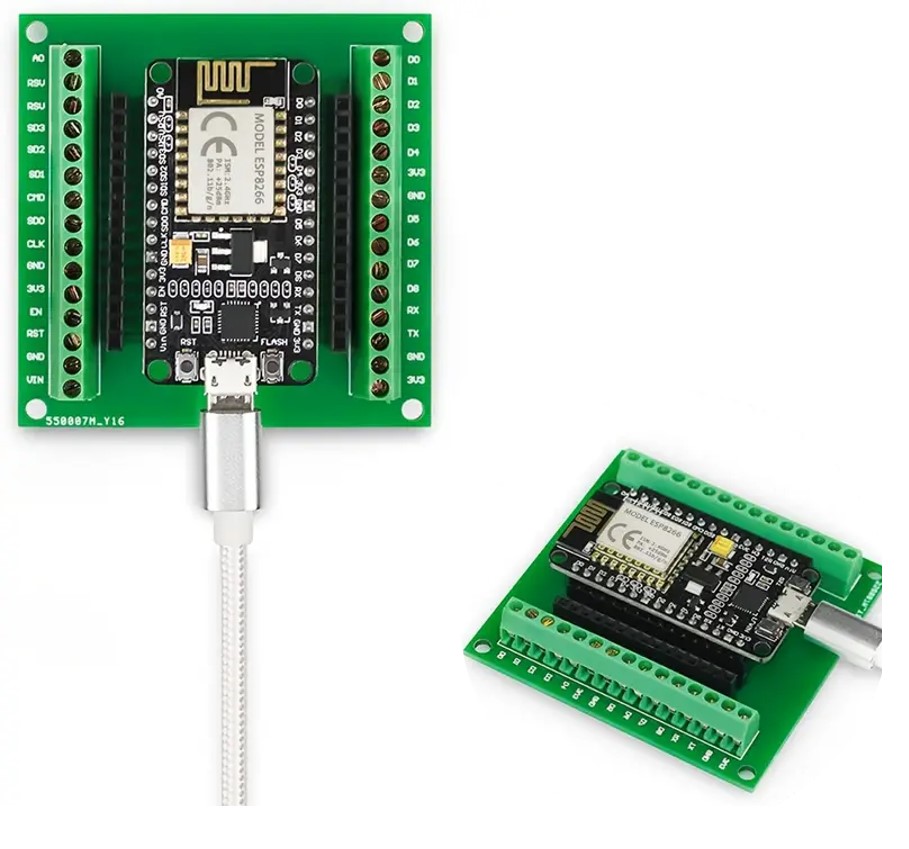

En la práctica, necesitamos un método para un cableado seguro, ordenado, fiable y cómodo. La solución óptima es utilizar una placa de terminales de tornillo.
