En este tutorial, profundizaremos en el uso de la comunicación RS232 con ESP8266, cubriendo:

El tutorial incluye una guía tanto para Serial de hardware como para SoftwareSerial.

ESP8266 NodeMCU - RS232

Hardware Requerido

1×ESP8266 NodeMCU
1×Cable USB Tipo-A a Tipo-C (para PC USB-A)
1×Cable USB Tipo-C a Tipo-C (para PC USB-C)
1×Módulo TTL a RS232
1×Cables Puente
1×(Opcional) USB to RS232 Cable
1×(Opcional) USB to RS232 Converter
1×(Opcional) RS232 Gender Changer
1×(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266
1×(Recomendado) Divisor de Alimentación para ESP8266 Tipo-C

Or you can buy the following kits:

1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del módulo TTL a RS-232

Cuando trabajas con la comunicación serial en el ESP8266 y estás usando Serial.print(), Serial.read(), y Serial.write(), lo que está sucediendo es que tu ESP8266 está enviando datos a través de su pin TX y recibiendo datos por su pin RX. Ahora, aquí está el trato: esas señales en TX y RX están a nivel TTL, lo cual está bien y todo eso, pero no viajan muy lejos. Así que, si planeas intercambiar datos a largas distancias, tienes que mejorar esa señal.

Conecta el módulo TTL a RS232. Este artilugio ingenioso convierte tu señal TTL en RS232 y de vuelta. Es como magia para que tu comunicación llegue a todas partes.

Diagrama de pines

El módulo RS232 a TTL tiene dos interfaces:

  • La interfaz TTL (conectada al ESP8266) incluye 4 pines
    • Pin VCC: pin de alimentación, debe conectarse a VCC (5V/3.3V)
    • Pin GND: pin de alimentación, debe conectarse a GND (0V)
    • Pin RXD: pin de datos, debe conectarse a un pin RX del ESP8266
    • Pin TXD: pin de datos, debe conectarse a un pin TX del ESP8266
  • La interfaz RS232: conector DB9 hembra D-Sub, conéctalo al dispositivo serial
Disposición de pines RS-232

Diagrama de Cableado

  • Diagrama de cableado si se utiliza el puerto serie de hardware

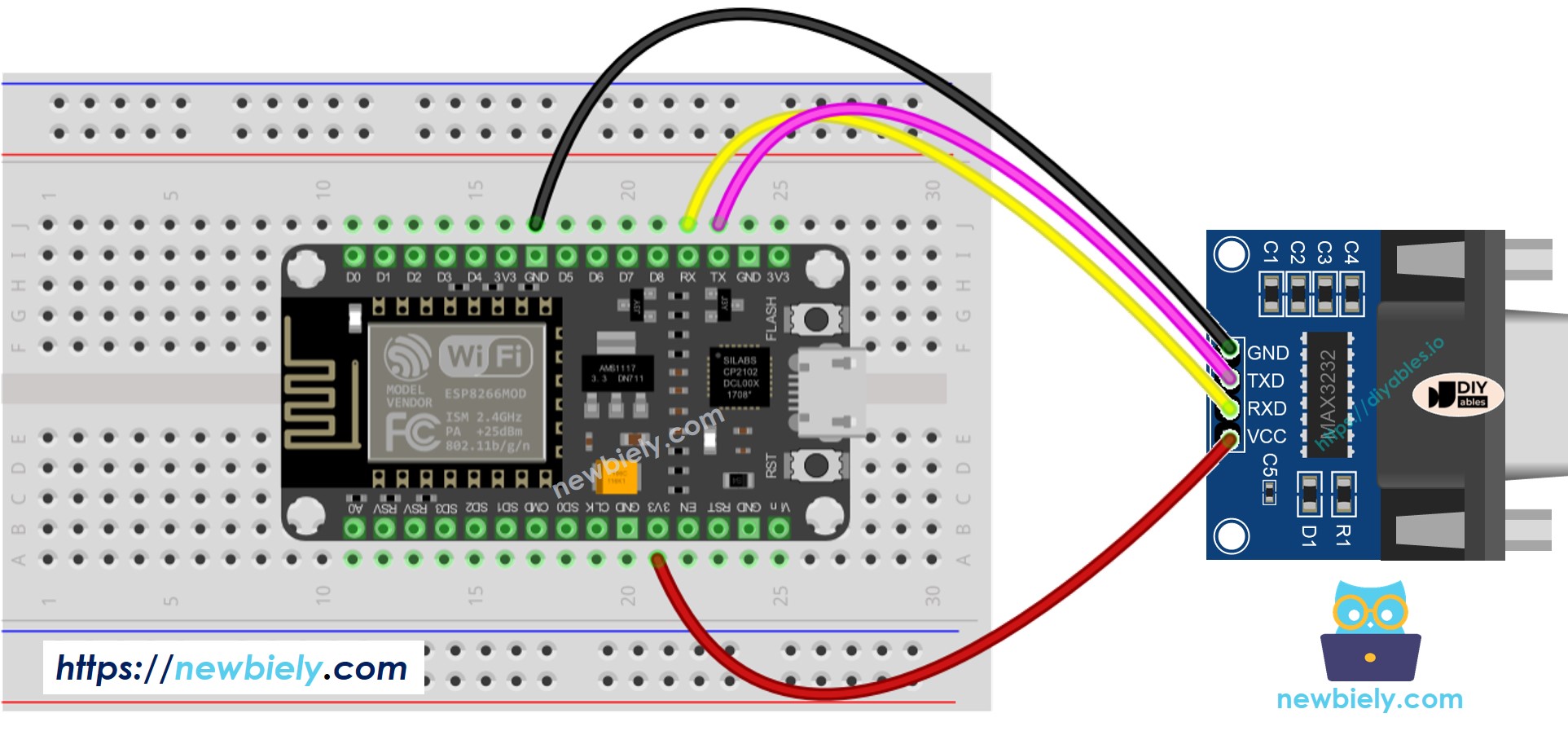

Diagrama de cableado ESP8266 NodeMCU TTL a RS232

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

  • Diagrama de cableado si se usa software serial

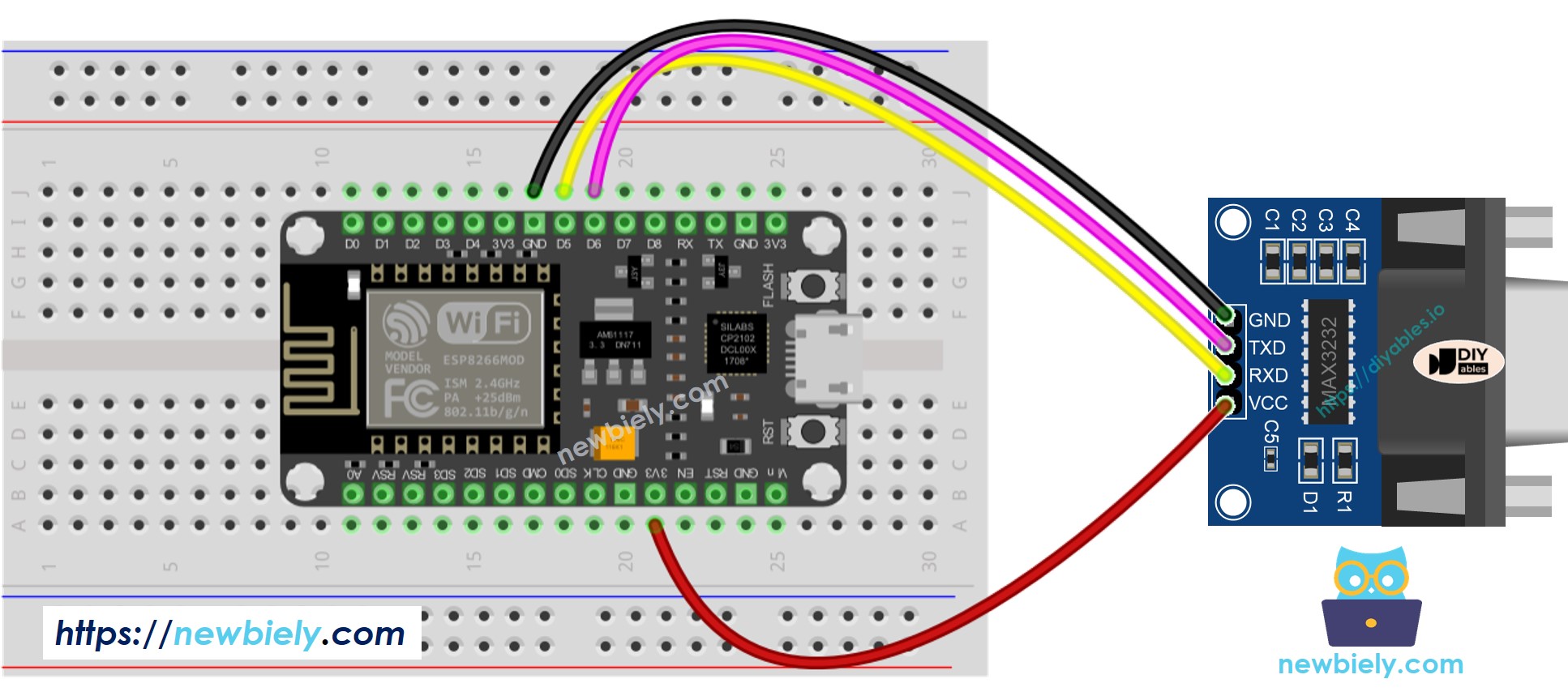

Diagrama de cableado RS232 a TTL para ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Cómo programar el ESP8266 para usar el módulo RS-232

  • Inicializa la interfaz Serial:
Serial.begin(9600);
  • Si utilizas SoftwareSerial, debes incluir la biblioteca y declarar un objeto SoftwareSerial:
#include <SoftwareSerial.h> // Define the SoftwareSerial objects and their pins SoftwareSerial SoftSerial(7, 6); // RX: 7, TX: 6

ESP8266 Código para Serial de hardware

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-rs232 */ void setup() { // start communication with baud rate 9600 Serial.begin(9600); // wait a moment to allow serial ports to initialize delay(100); } void loop() { // Check if there's data available on Serial if (Serial.available()) { char data = Serial.read(); // read the received character Serial.print(data); // echo back to data to the sender } }

ESP8266 Código para Software Serial

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-rs232 */ #include <SoftwareSerial.h> // define the SoftwareSerial object and their pins SoftwareSerial SoftSerial(D5, D6); // RX: D5, TX: D6 void setup() { // start communication with baud rate 9600 SoftSerial.begin(9600); // wait a moment to allow serial ports to initialize delay(100); } void loop() { // Check if there's data available on SoftSerial if (SoftSerial.available()) { char data = SoftSerial.read(); // read the received character SoftSerial.print(data); // echo back to data to the sender } }

Pruebas

Puede realizar una prueba enviando datos desde su PC al ESP8266 a través de RS232 y viceversa. Para hacerlo, siga los pasos que se indican a continuación:

  • Conecta el ESP8266 a tu PC mediante un cable RS-232 a USB como se muestra a continuación:

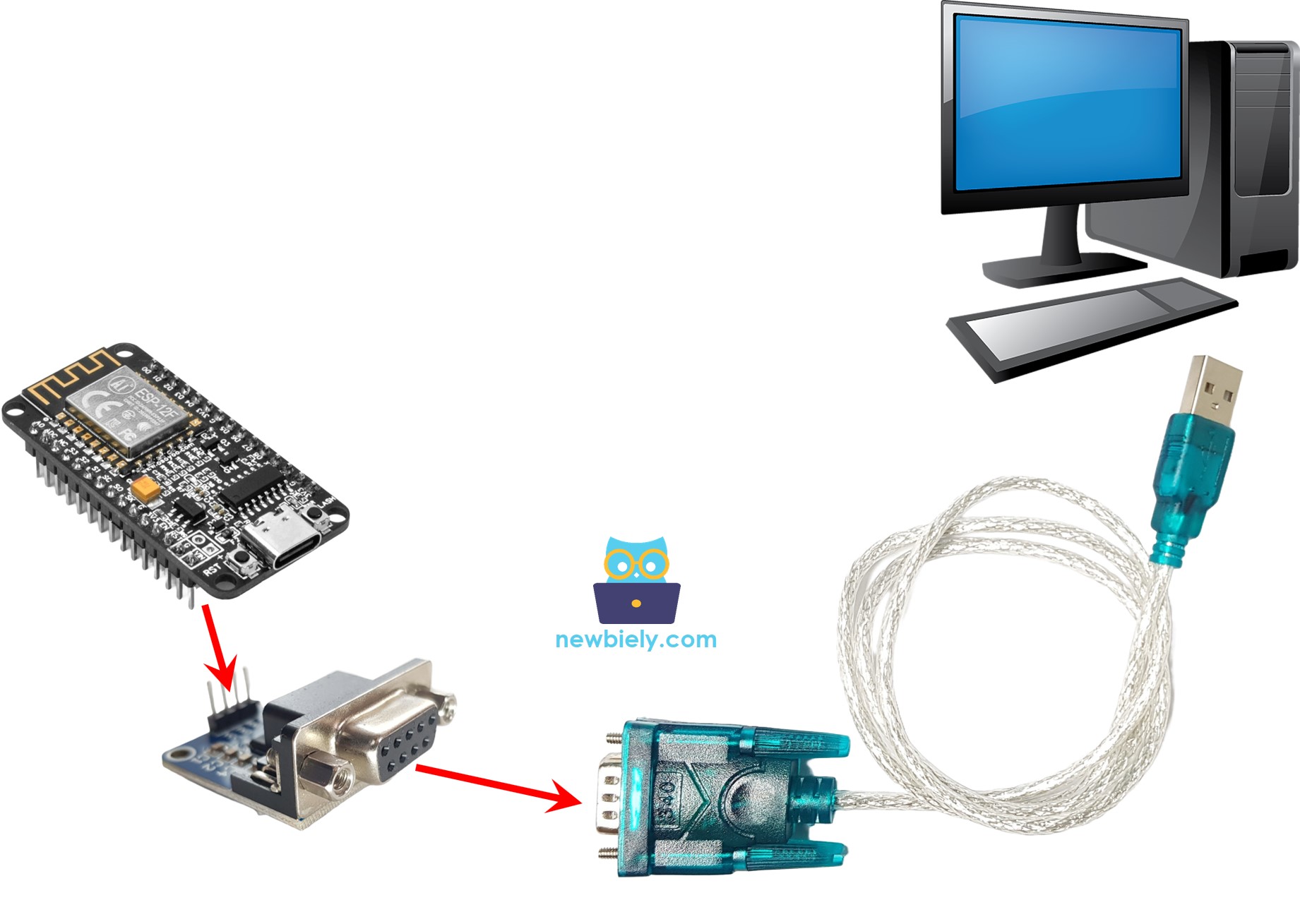

Comunicación RS232 entre ESP8266 NodeMCU y PC
  • Instala un programa de terminal serie como Tera Term o PuTTY
  • Abre el programa de terminal serie y configura los parámetros de la comunicación serie (puerto COM, baudios...)
  • Escribe algunos datos en el terminal serie para enviarlos al ESP8266.
  • Si tiene éxito, verás los datos de eco en el terminal serie.
