ESP8266 - Sensor de movimiento - Zumbador piezoeléctrico
Este tutorial te enseña cómo usar el ESP8266 y un sensor de movimiento para controlar un zumbador piezoeléctrico. En detalle:
- ESP8266 activa el zumbador piezoeléctrico para emitir un sonido cuando se detecta movimiento
- ESP8266 deja de emitir un sonido cuando no se detecta movimiento
- ESP8266 activa el zumbador piezoeléctrico para reproducir una melodía cuando se detecta movimiento
Esto puede aplicarse en un proceso de automatización que activa acciones al detectar la presencia humana.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del zumbador piezoeléctrico y del sensor de movimiento
Si no está familiarizado con el zumbador piezoeléctrico y el sensor de movimiento (incluyendo la asignación de pines, la funcionalidad y la programación), los siguientes tutoriales pueden ayudar:

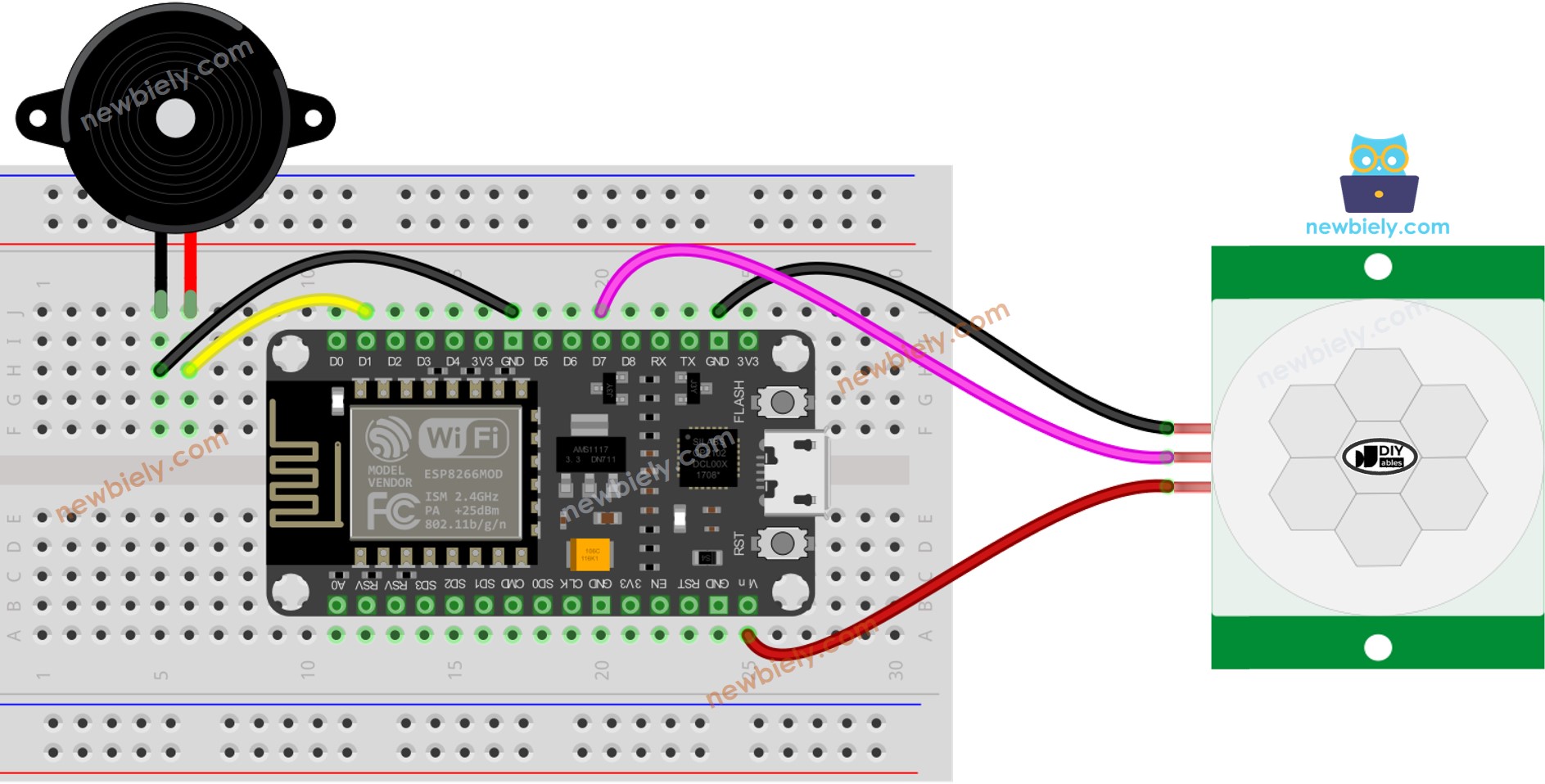

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.
Configuración inicial
| Time Delay Adjuster | Screw it in anti-clockwise direction fully. |
| Detection Range Adjuster | Screw it in clockwise direction fully. |
| Repeat Trigger Selector | Put jumper as shown on the image. |
Código ESP8266 - Sonido Simple
/*
* Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com
* Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/esp8266/esp8266-motion-sensor-piezo-buzzer
*/
#define MOTION_SENSOR_PIN D7 // The ESP8266 pin connected to the OUTPUT pin of motion sensor
#define BUZZER_PIN D1 // The ESP8266 pin connected to Buzzer's pin
int motion_state = LOW; // current state of motion sensor's pin
int prev_motion_state = LOW; // previous state of motion sensor's pin
void setup() {
Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor.
pinMode(MOTION_SENSOR_PIN, INPUT); // Configure the ESP8266 pin to the input mode
pinMode(BUZZER_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode
}
void loop() {
prev_motion_state = motion_state; // store old state
motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state
if (prev_motion_state == LOW && motion_state == HIGH) { // pin state change: LOW -> HIGH
Serial.println("Motion detected!, making sound");
digitalWrite(BUZZER_PIN, HIGH); // turn on
} else if (prev_motion_state == HIGH && motion_state == LOW) { // pin state change: HIGH -> LOW
Serial.println("Motion stopped!, stops making sound");
digitalWrite(BUZZER_PIN, LOW); // turn off
}
}
Pasos R\u00e1pidos
Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:
- Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
- Conecta los componentes como se muestra en el diagrama.
- Conecta la placa ESP8266 a tu computadora usando un cable USB.
- Abre Arduino IDE en tu computadora.
- Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM respectivo.
- Conecta un cable USB al ESP8266 y a tu computadora.
- Inicia Arduino IDE, selecciona la placa y el puerto correctos.
- Copia el código y ábrelo en el Arduino IDE.
- Haz clic en el botón Upload en el Arduino IDE para enviar el código al ESP8266.
- Mueve tu mano frente al sensor.
- Escucha el sonido que emite el zumbador piezoeléctrico.
Explicación del código
¡Echa un vistazo a la explicación línea por línea contenida en los comentarios del código fuente!
Código ESP8266 - Melodía
/*
* Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com
* Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/esp8266/esp8266-motion-sensor-piezo-buzzer
*/
#include "pitches.h"
#define MOTION_SENSOR_PIN D7 // The ESP8266 pin connected to the OUTPUT pin of motion sensor
#define BUZZER_PIN D1 // The ESP8266 pin connected to Buzzer's pin
// notes in the melody:
int melody[] = {
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_G5, NOTE_C5, NOTE_D5,
NOTE_E5,
NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5,
NOTE_F5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_D5, NOTE_D5, NOTE_E5,
NOTE_D5, NOTE_G5
};
// note durations: 4 = quarter note, 8 = eighth note, etc, also called tempo:
int noteDurations[] = {
8, 8, 4,
8, 8, 4,
8, 8, 8, 8,
2,
8, 8, 8, 8,
8, 8, 8, 16, 16,
8, 8, 8, 8,
4, 4
};
void setup() {
Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor.
pinMode(MOTION_SENSOR_PIN, INPUT); // Configure the ESP8266 pin to the input mode
}
void loop() {
int motionState = digitalRead(MOTION_SENSOR_PIN); // read new state
if (motionState == HIGH) {
Serial.println("The motion is detected");
buzzer();
}
}
void buzzer() {
// iterate over the notes of the melody:
int size = sizeof(noteDurations) / sizeof(int);
for (int thisNote = 0; thisNote < size; thisNote++) {
// to calculate the note duration, take one second divided by the note type.
//e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc.
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZER_PIN, melody[thisNote], noteDuration);
// to distinguish the notes, set a minimum time between them.
// The note's duration + 30% seems to work well:
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
// stop the tone playing:
noTone(BUZZER_PIN);
}
}
Pasos R\u00e1pidos
- Conecta los componentes tal como se muestra en el diagrama.
- Conecta la placa ESP8266 a tu computadora utilizando un cable USB.
- Abre Arduino IDE en tu computadora.
- Elige la placa ESP8266 correcta, por ejemplo (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM correspondiente.
- Copia el código y ábrelo con Arduino IDE.

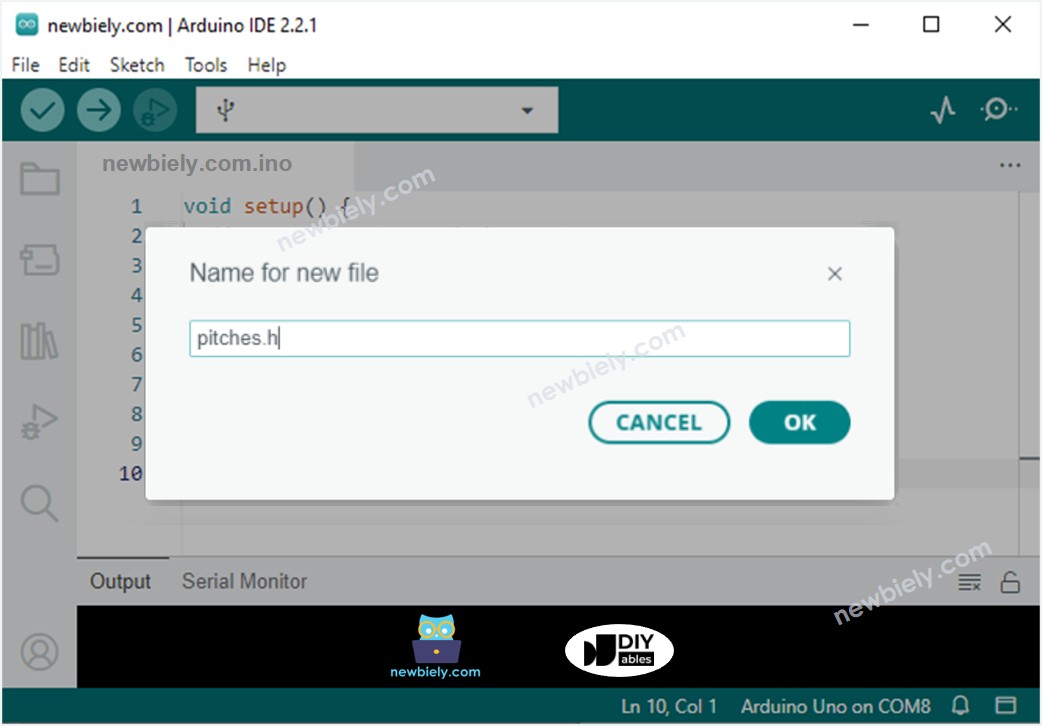

- Crea el archivo pitches.h en Arduino IDE haciendo lo siguiente:
- Haz clic en el botón justo debajo del ícono del monitor serie y elige Nueva pestaña, o usa las teclas Ctrl+Shift+N.
- Escriba el nombre del archivo pitches.h y haga clic en el botón Aceptar
- Copia el código de abajo y pégalo en el archivo creado pitches.h.
- Haga clic en el botón Subir en el IDE de Arduino para compilar y subir el código al ESP8266.
- Mueva su mano frente al sensor.
- Escuche la melodía que reproduce el zumbador piezoeléctrico.
/*************************************************
* Public Constants
*************************************************/
#define NOTE_B0 31
#define NOTE_C1 33
#define NOTE_CS1 35
#define NOTE_D1 37
#define NOTE_DS1 39
#define NOTE_E1 41
#define NOTE_F1 44
#define NOTE_FS1 46
#define NOTE_G1 49
#define NOTE_GS1 52
#define NOTE_A1 55
#define NOTE_AS1 58
#define NOTE_B1 62
#define NOTE_C2 65
#define NOTE_CS2 69
#define NOTE_D2 73
#define NOTE_DS2 78
#define NOTE_E2 82
#define NOTE_F2 87
#define NOTE_FS2 93
#define NOTE_G2 98
#define NOTE_GS2 104
#define NOTE_A2 110
#define NOTE_AS2 117
#define NOTE_B2 123
#define NOTE_C3 131
#define NOTE_CS3 139
#define NOTE_D3 147
#define NOTE_DS3 156
#define NOTE_E3 165
#define NOTE_F3 175
#define NOTE_FS3 185
#define NOTE_G3 196
#define NOTE_GS3 208
#define NOTE_A3 220
#define NOTE_AS3 233
#define NOTE_B3 247
#define NOTE_C4 262
#define NOTE_CS4 277
#define NOTE_D4 294
#define NOTE_DS4 311
#define NOTE_E4 330
#define NOTE_F4 349
#define NOTE_FS4 370
#define NOTE_G4 392
#define NOTE_GS4 415
#define NOTE_A4 440
#define NOTE_AS4 466
#define NOTE_B4 494
#define NOTE_C5 523
#define NOTE_CS5 554
#define NOTE_D5 587
#define NOTE_DS5 622
#define NOTE_E5 659
#define NOTE_F5 698
#define NOTE_FS5 740
#define NOTE_G5 784
#define NOTE_GS5 831
#define NOTE_A5 880
#define NOTE_AS5 932
#define NOTE_B5 988
#define NOTE_C6 1047
#define NOTE_CS6 1109
#define NOTE_D6 1175
#define NOTE_DS6 1245
#define NOTE_E6 1319
#define NOTE_F6 1397
#define NOTE_FS6 1480
#define NOTE_G6 1568
#define NOTE_GS6 1661
#define NOTE_A6 1760
#define NOTE_AS6 1865
#define NOTE_B6 1976
#define NOTE_C7 2093
#define NOTE_CS7 2217
#define NOTE_D7 2349
#define NOTE_DS7 2489
#define NOTE_E7 2637
#define NOTE_F7 2794
#define NOTE_FS7 2960
#define NOTE_G7 3136
#define NOTE_GS7 3322
#define NOTE_A7 3520
#define NOTE_AS7 3729
#define NOTE_B7 3951
#define NOTE_C8 4186
#define NOTE_CS8 4435
#define NOTE_D8 4699
#define NOTE_DS8 4978
Explicación del código
Lee la explicación línea por línea en las líneas de comentario del código fuente! Mira la explicación línea por línea en los comentarios del código fuente! Investiga la descripción línea por línea en los comentarios del código fuente! Examina la explicación línea por línea en las observaciones del código fuente!
※ Nota:
El código anterior utiliza la función delay(). Esto tiene el efecto de bloquear el resto del código mientras la melodía está sonando. Para evitarlo, se puede usar en su lugar la biblioteca ezBuzzer. Esta biblioteca está diseñada específicamente para permitir que el zumbador emita pitidos o reproduzca una melodía sin bloquear el resto del código.
