ESP8266 - DHT11 - LCD

Este tutorial te enseña cómo usar ESP8266 para leer la temperatura y la humedad del sensor DHT11 y mostrarlas en una pantalla LCD I2C.

Hardware Requerido

1	×	ESP8266 NodeMCU
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	LCD I2C
1	×	Sensor de Temperatura y Humedad DHT11
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266
1	×	(Recomendado) Divisor de Alimentación para ESP8266 Tipo-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de DHT11 y LCD

Si no estás familiarizado con el sensor de temperatura y humedad DHT11 y la pantalla LCD (incluyendo la asignación de pines, cómo funciona y cómo programarlo), los siguientes tutoriales pueden ayudar:

Diagrama de Cableado

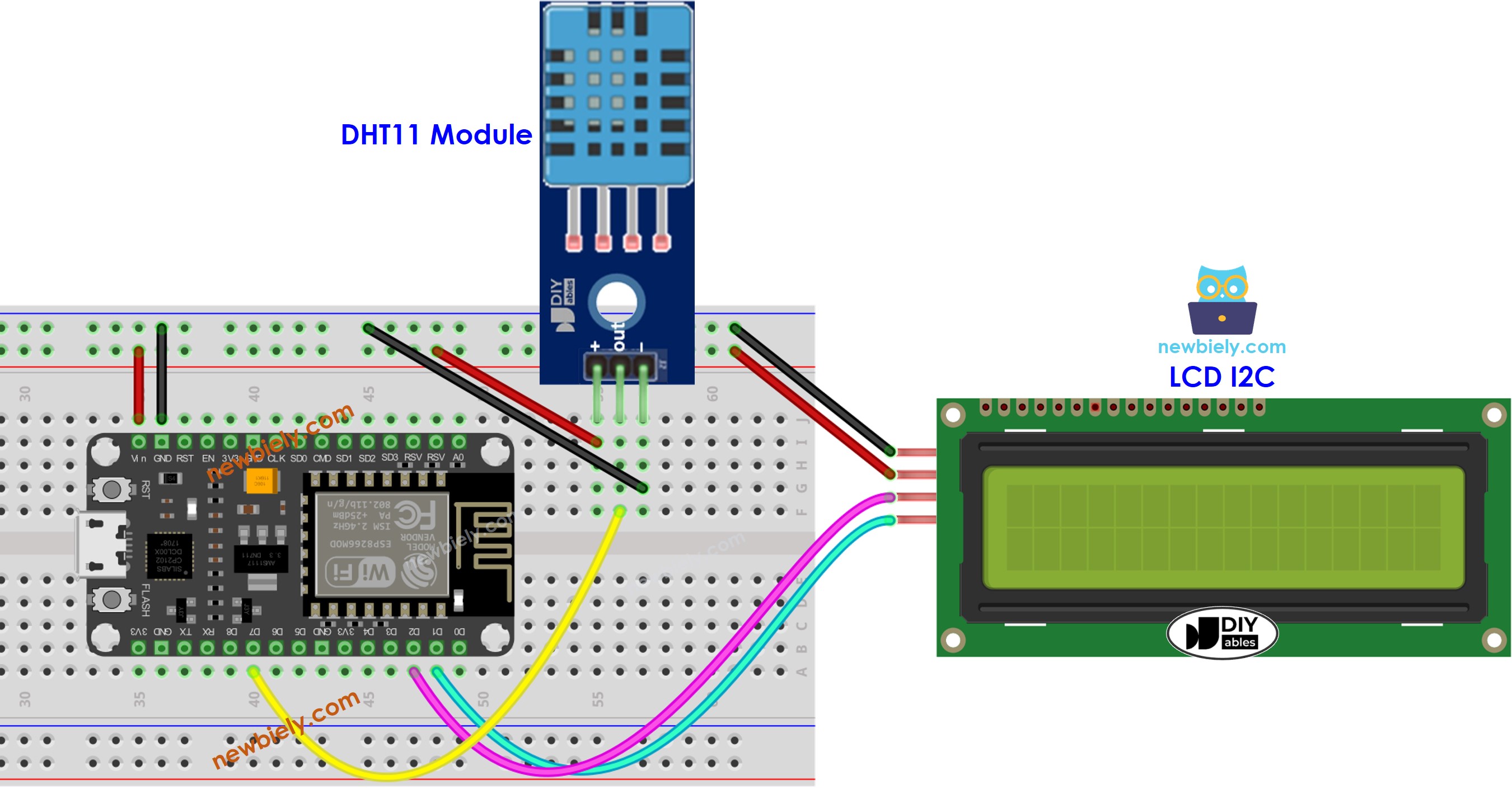

ESP8266 - Diagrama de cableado para DHT11 y LCD

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Código ESP8266 - Sensor DHT11 - LCD I2C

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-dht11-lcd */ #include <DHT.h> #include <LiquidCrystal_I2C.h> #define DHT11_PIN D7 // The ESP8266 pin D7 connected to DHT11 sensor LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht11(DHT11_PIN, DHT11); void setup() { dht11.begin(); // initialize the DHT sensor lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight } void loop() { float humi = dht11.readHumidity(); // read humidity float temperature_C = dht11.readTemperature(); // read temperature lcd.clear(); // check whether the reading is successful or not if (isnan(temperature_C) || isnan(humi)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // display position lcd.print("Temp: "); lcd.print(temperature_C); // display the temperature lcd.print("°C"); lcd.setCursor(0, 1); // display position lcd.print("Humi: "); lcd.print(humi); // display the humidity lcd.print("%"); } // wait a 2 seconds between readings delay(2000); }

※ Nota:

La dirección I2C de la pantalla LCD puede variar según el fabricante. En nuestro código, hemos utilizado 0x27 tal como lo especifica el fabricante DIYables.

Pasos R\u00e1pidos

Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:

Consulta la guía cómo configurar el entorno para ESP8266 en el IDE de Arduino si es la primera vez que usas ESP8266.
Conecta los componentes tal como se muestran en el diagrama.
Conecta la placa ESP8266 a tu computadora usando un cable USB.
Abre el IDE de Arduino en tu computadora.
Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (ESP-12E Module)), y su puerto COM correspondiente.
Conecta un cable USB desde la ESP8266 al PC.
Abre el IDE de Arduino y selecciona la placa y el puerto correctos.
Haz clic en el icono de Bibliotecas en la barra izquierda del IDE de Arduino.
Busca “DHT” y ubica la biblioteca de sensores Adafruit DHT.
Pulsa el botón Instalar para completar la instalación.

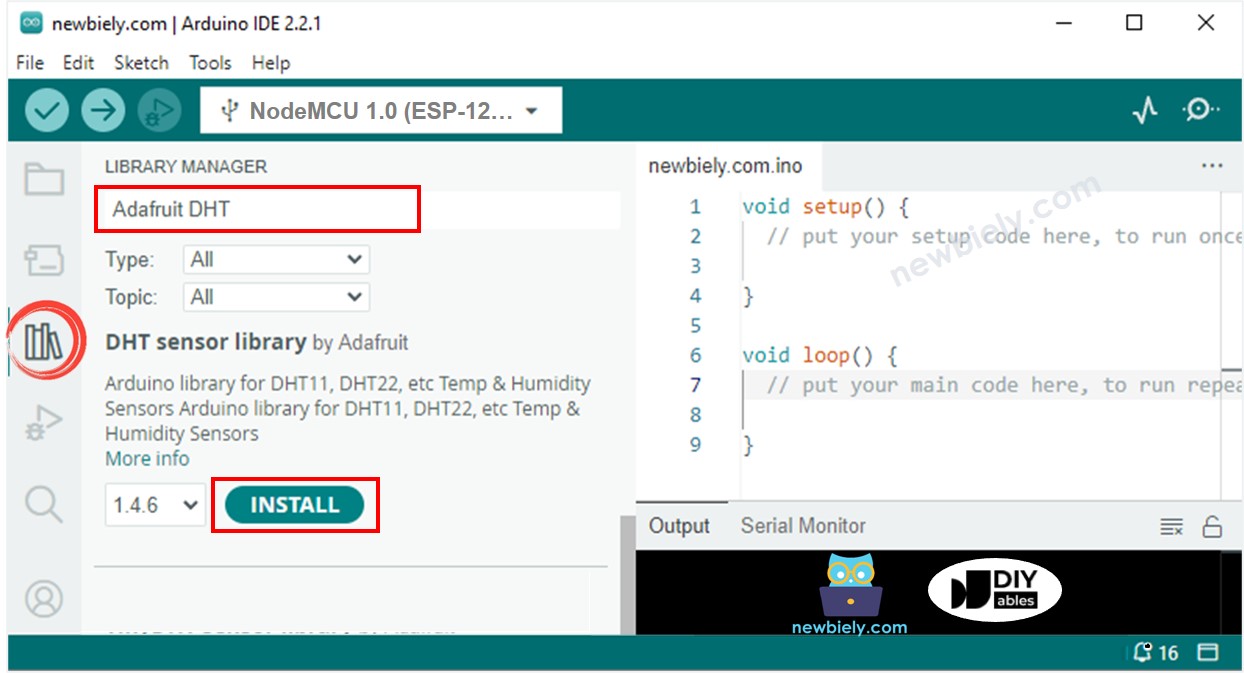

Biblioteca de sensores DHT para ESP8266 NodeMCU

Se le pedirá que instale dependencias de bibliotecas adicionales.
Haga clic en el botón Instalar todo para instalar todas las bibliotecas necesarias.

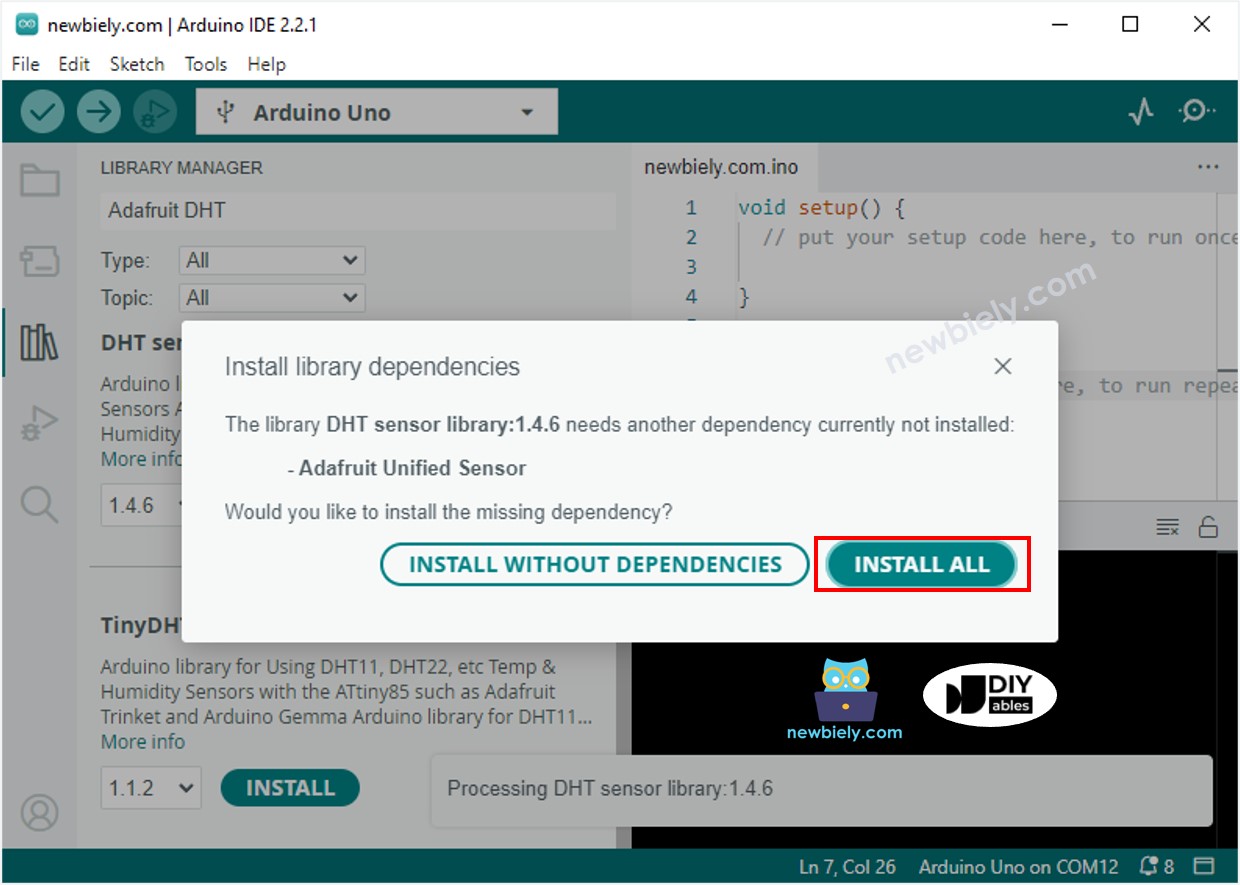

Biblioteca de sensores unificados de Adafruit para ESP8266 NodeMCU

Busca “LiquidCrystal I2C”, luego localiza la biblioteca LiquidCrystal_I2C creada por Frank de Brabander.
Haz clic en el botón Instalar para instalar la biblioteca LiquidCrystal_I2C.

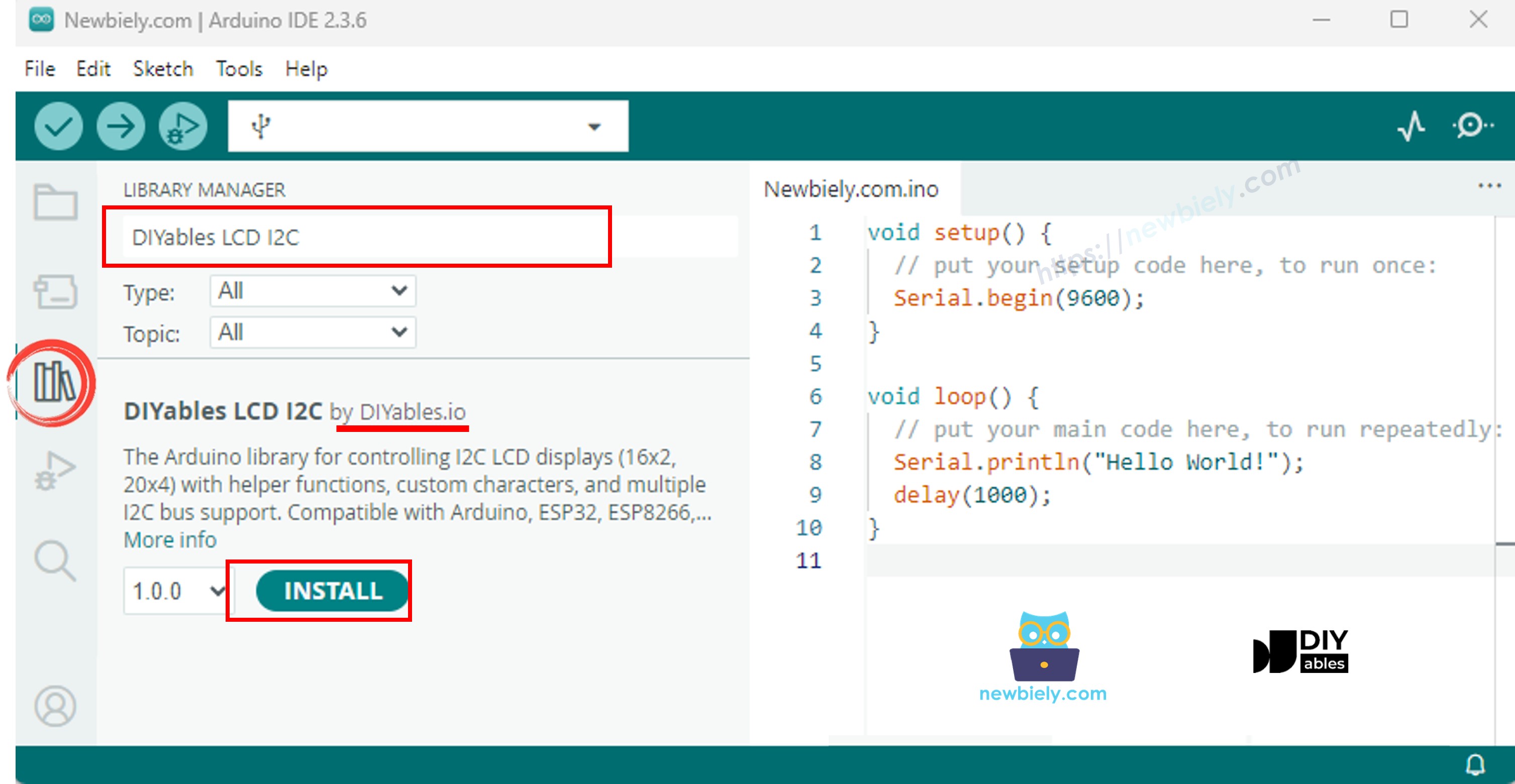

Biblioteca ESP8266 NodeMCU LiquidCrystal I2C

Copie el código anterior y ábralo con el IDE de Arduino.
Haga clic en el botón Subir en el IDE de Arduino para compilar y subir el código al ESP8266.
Cambie la temperatura del entorno alrededor del sensor.
Consulte los resultados en la pantalla LCD.

Si la pantalla LCD no muestra nada, consulta Solución de problemas en LCD I2C para obtener ayuda.

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.

Tutoriales Relacionados
