ESP8266 - Sensor ultrasónico - LED

Este tutorial explica cómo usar el ESP8266 y un sensor ultrasónico para controlar un LED. En detalle:

ESP8266 enciende el LED cuando el objeto está cerca del sensor ultrasónico.
ESP8266 apaga el LED cuando el objeto está lejos del sensor ultrasónico.

Hardware Requerido

1	×	ESP8266 NodeMCU
1	×	Cable USB Tipo-A a Tipo-C (para PC USB-A)
1	×	Cable USB Tipo-C a Tipo-C (para PC USB-C)
1	×	Sensor Ultrasoníco
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	Protoboard
1	×	Cables Puente
1	×	(Recomendado) Placa de Expansión de Terminales de Tornillo para ESP8266
1	×	(Recomendado) Divisor de Alimentación para ESP8266 Tipo-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Acerca de LED y sensor ultrasónico

Si no está familiarizado con el LED y el sensor ultrasónico (incluido el pinout, el funcionamiento, la programación, etc.), los siguientes tutoriales pueden ayudar:

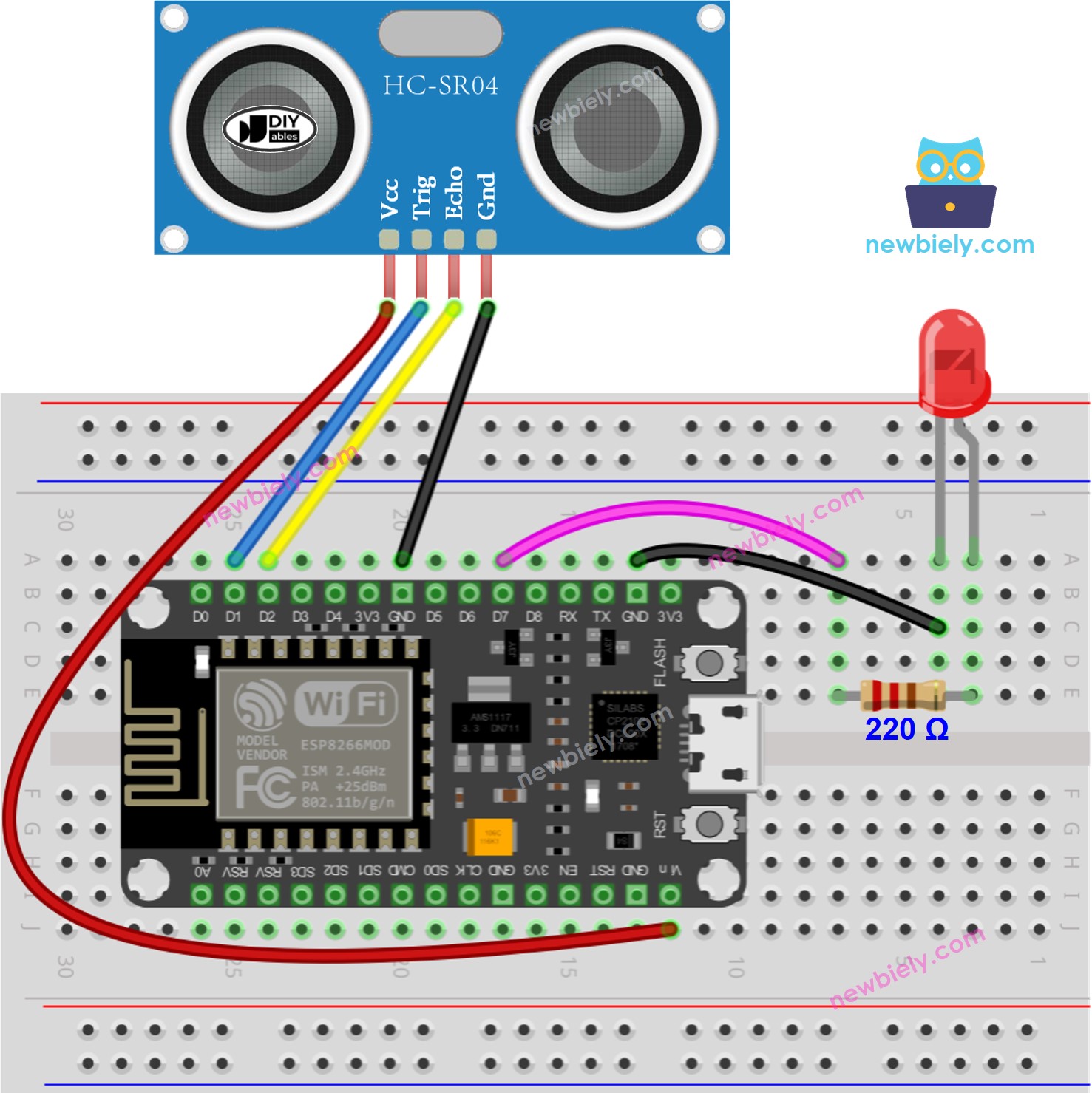

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Para obtener m\u00e1s informaci\u00f3n, consulte Pines del ESP8266 y c\u00f3mo alimentar ESP8266 y otros componentes.

Código ESP8266

/* * Este código de ESP8266 NodeMCU fue desarrollado por es.newbiely.com * Este código de ESP8266 NodeMCU se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/esp8266/esp8266-ultrasonic-sensor-led */ #define TRIG_PIN D1 // The ESP8266 pin D1 connected to Ultrasonic Sensor's TRIG pin #define ECHO_PIN D2 // The ESP8266 pin D2 connected to Ultrasonic Sensor's ECHO pin #define LED_PIN D7 // The ESP8266 pin D7 connected to LED's pin #define DISTANCE_THRESHOLD 50 // centimeters float duration_us, distance_cm; void setup() { Serial.begin (9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(TRIG_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode pinMode(ECHO_PIN, INPUT); // Configure the ESP8266 pin to the input mode pinMode(LED_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { // Produce a 10-microsecond pulse to the TRIG pin. digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // Measure the pulse duration from the ECHO pin duration_us = pulseIn(ECHO_PIN, HIGH); // calculate the distance distance_cm = 0.017 * duration_us; if (distance_cm < DISTANCE_THRESHOLD) digitalWrite(LED_PIN, HIGH); // turn on LED else digitalWrite(LED_PIN, LOW); // turn off LED // print the value to Serial Monitor Serial.print("distance: "); Serial.print(distance_cm); Serial.println(" cm"); delay(500); }

Pasos R\u00e1pidos

Para empezar con ESP8266 en el IDE de Arduino, siga estos pasos:

Consulta el tutorial cómo configurar el entorno para ESP8266 en Arduino IDE si es la primera vez que usas ESP8266.
Conecta los componentes tal como se muestra en el diagrama.
Conecta la placa ESP8266 a tu ordenador usando un cable USB.
Abre Arduino IDE en tu ordenador.
Elige la placa ESP8266 correcta, como (p. ej. NodeMCU 1.0 (Módulo ESP-12E)), y su puerto COM respectivo.
Conecta tu ESP8266 a tu ordenador usando un cable USB.
Inicia Arduino IDE, selecciona la placa y el puerto adecuados.
Copia el código anterior y ábrelo en Arduino IDE.
Haz clic en el botón Subir en Arduino IDE para enviar el código al ESP8266.

Mueve tu mano en las cercanías del sensor y
Observa la alteración en el estado del LED.

Explicación del código

¡Echa un vistazo a la explicación línea por línea que se encuentra en los comentarios del código fuente!

※ Nota:

El código anterior es con fines educativos. El sensor ultrasónico es muy susceptible a interferencias. Si tiene la intención de usarlo en la práctica, debería filtrar el ruido del sensor ultrasónico. Para obtener más información sobre cómo hacer esto, consulte cómo filtrar el ruido del sensor ultrasónico.
